光学作图专题训练

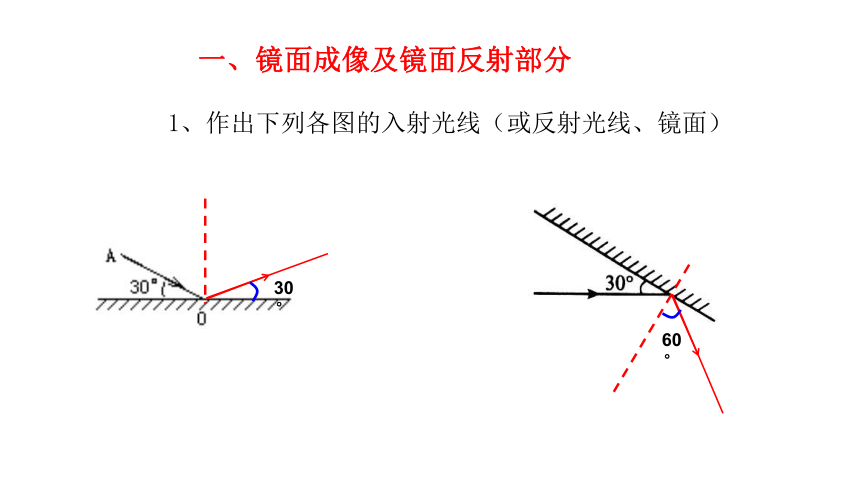

1、作出下列各图的入射光线（或反射光线、镜面）
30°
60°
一、镜面成像及镜面反射部分

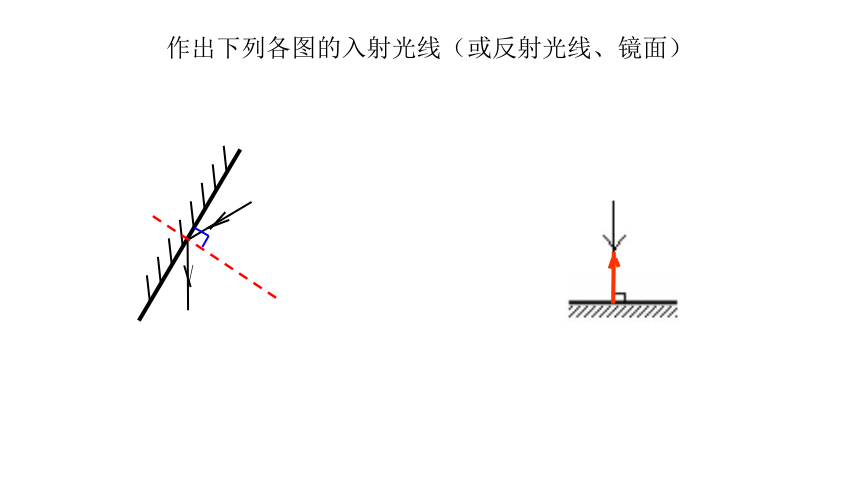

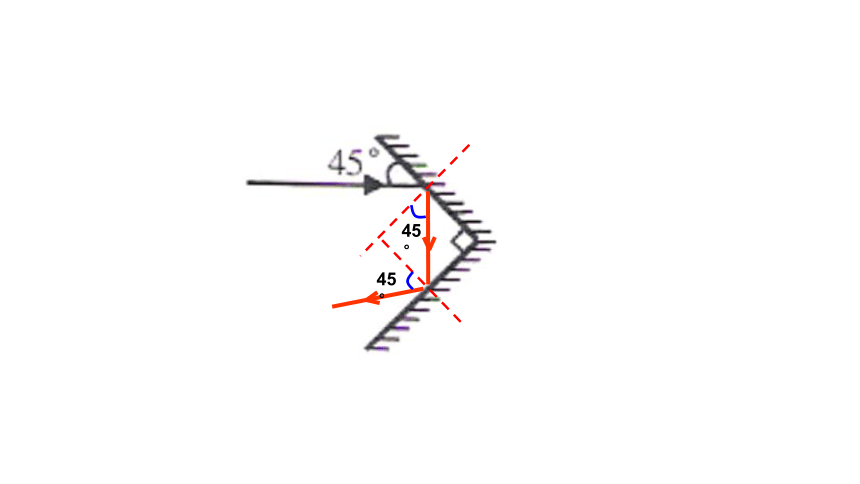

作出下列各图的入射光线（或反射光线、镜面）
45°
45°

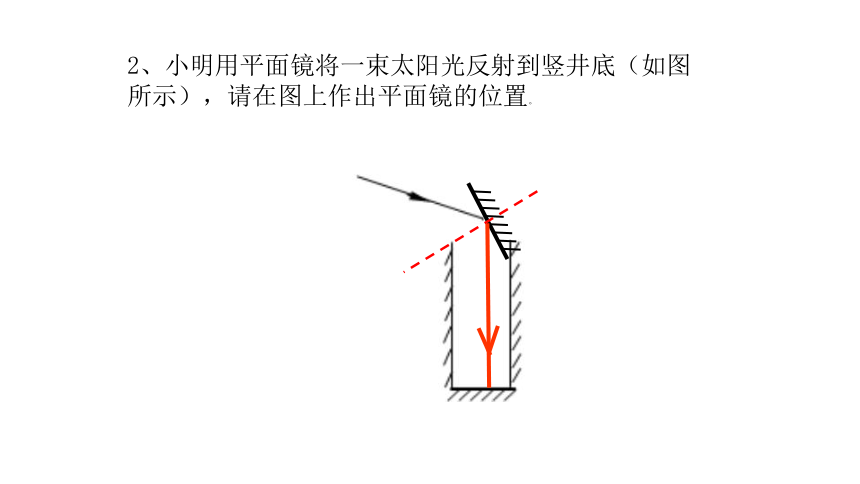

2、小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。
二、根据平面镜成像的特点作图

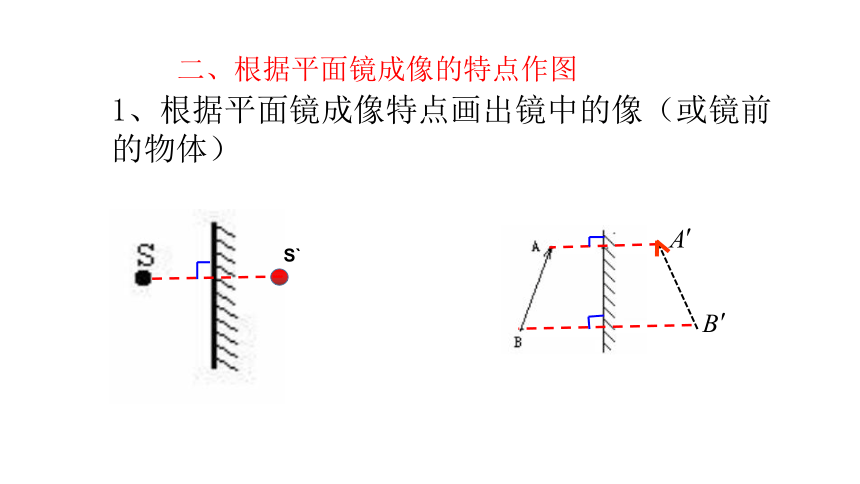

1、根据平面镜成像特点画出镜中的像（或镜前的物体）
S`

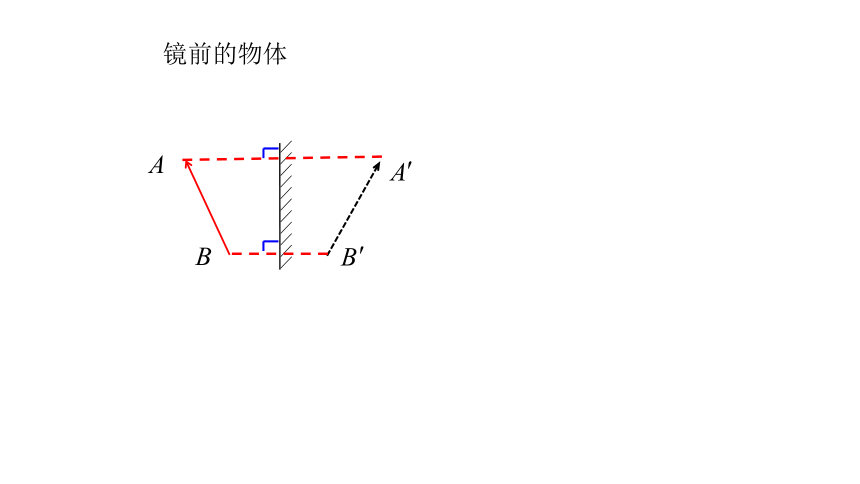

镜前的物体

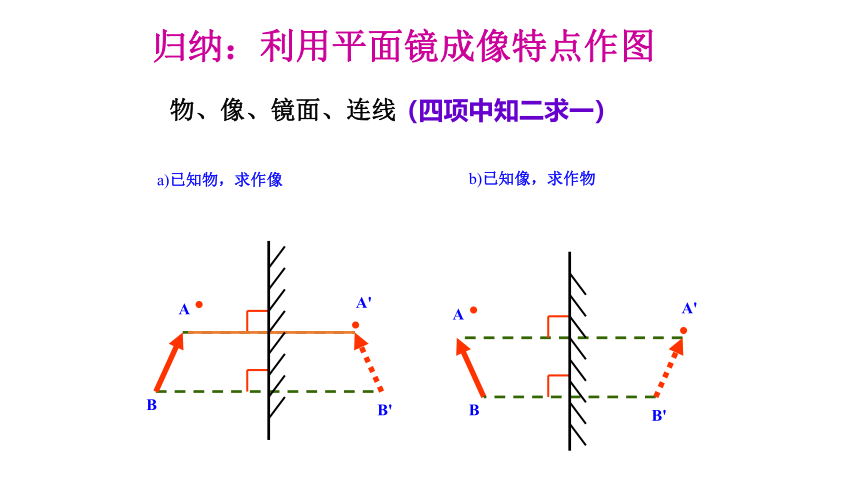

归纳：利用平面镜成像特点作图

A
B
B'

B'
物、像、镜面、连线
（四项中知二求一）
A
B
A'
A'
a)已知物，求作像
b)已知像，求作物
三、根据平面镜成像的原理作图

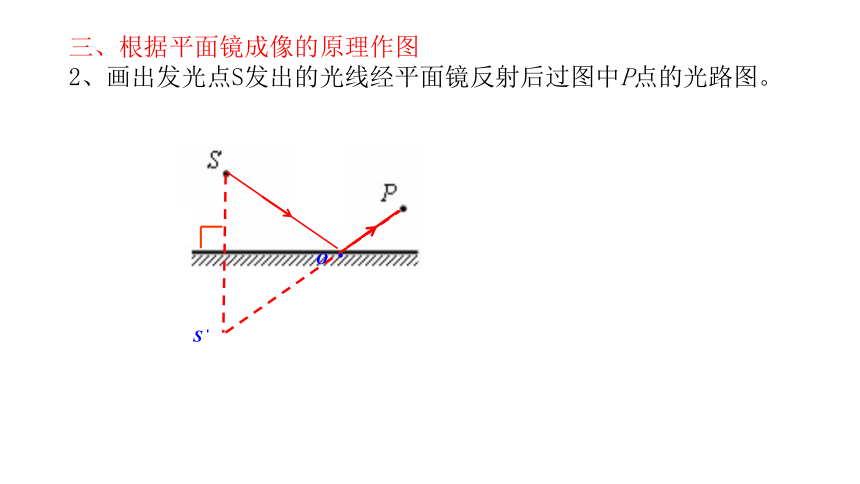

2、画出发光点S发出的光线经平面镜反射后过图中P点的光路图。
S '

O
A
B

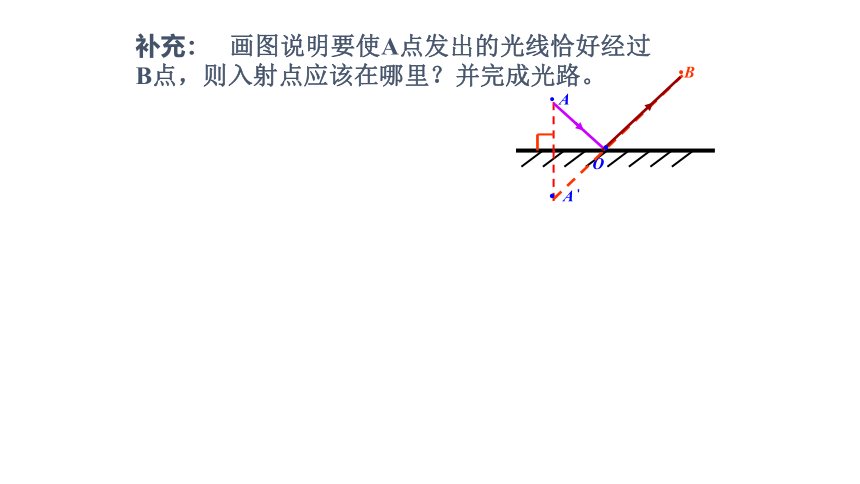

补充： 画图说明要使A点发出的光线恰好经过B点，则入射点应该在哪里？并完成光路。
O

A '
2、如上中图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。
O

技巧与方法：反射光线的反向延长线相交于像点S`

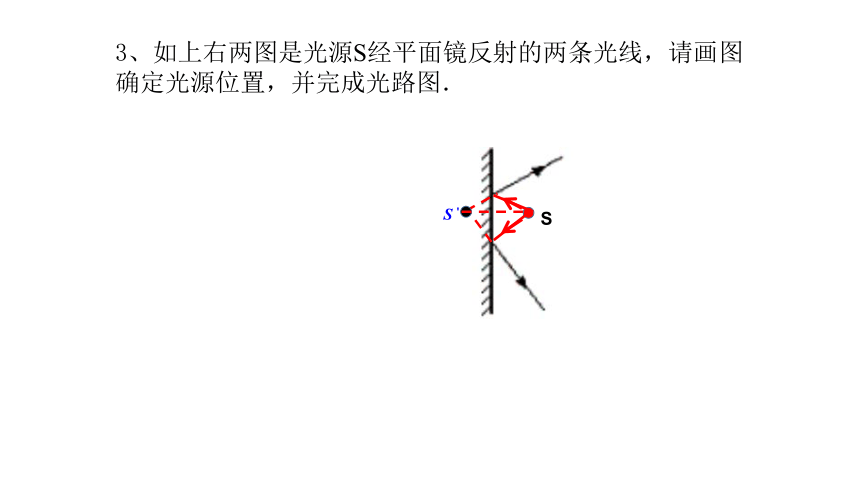

3、如上右两图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．
S '
S
例如图所示AB、CD是发光点S发出经平面镜反射的两 条光线，在图中画出发光点S和它在平面镜中的像S′.
A
B
C
D
A
B
C
D
S′
S
A
B
C
D
S′
S
【说明】作光路图时，光线应画成实线，并用箭头表示光线传播的方向。镜面的背面要画上短斜线，法线和其它辅助线应画虚线。　
二、折射反射
部分四、根据光的拆射定律作图（记住在空气中的角大于在其它介质中的角）
1、作出下列各图的入射光线（或折射光线）
空气
玻璃
空气
水
2、如下图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。
3、如上中图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。
4、如上右图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
5、画出下左图中的反射、折射光路
6、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如下右图所示，请画出这束光线在水中行进最后射出水面的光路图。
1、完成下图中光线经过各透镜后的光路。
五、透镜对光的折射作用作图
2、在各图的方框内填上适当的光学元件，并补全光路图。
3、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如左图的改变．请在右图（A）（B）（C）中分别画出示意图．
F
F
六、根据光的直线传播作图
1、画出物体经过小孔后在光屏上成的像，是______(填“倒立”“正立”)的_______(填“虚像”、“实像”)_______像
B/
A/
2.请你在两个黑箱中分别填入合适的镜面，并将光路补充完整
F
F
七．模拟试题：
1、 潜在水中的人看岸上的物体比实际的物体升高了
还是变矮了？作图说明。
2、完成下列光路图
S/
方法一
方法二
3、如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图
4一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路
10、一束光线从空气射至空气和水的界面上，如图所示，试在图上画出反射光线，并大致画出折射光线
5、如上图，光从某种透明的物体射入空气，已知入射角为30°，折射角与入射角两者相差15°，请你画出它的折射光线，并把折射角的度数标在图上
45°
6、S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。
7、ab是两个发光点，人从某个方向观察，发现两点的像重合起来了，试确定这个方向
b/
a/
C
O
人站在OC方向观察，A、B在镜中的像重合
8、如上图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。
9、作出潜望镜的光路图。
10、在A点的人想要看见隔壁的人的活动，请你替他想个办法。
方法：做出法线，根据反射角等于入射角．过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线．如图所示
11、如图，两条反射光线是同一点光源发出的光经反射后形成的，试确定发光点的位置
A
B
C
D
A
B
C
D
S′
S
A
B
C
D
S′
S
【说明】作光路图时，光线应画成实线，并用箭头表示光线传播的方向。镜面的背面要画上短斜线，法线和其它辅助线应画虚线。　
12、S点发出的光线经反射后通过A点，试确定
这条光线并把光路图补充完整，其中，第二个图经过两次反射.
S′
O
S`
13.试作出挡板右侧看到S像的范围。
14、如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经
S`
14、如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线
技巧与方法：反射光线的反向延长线相交于像点S`
O.
15、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发
光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．
（要求留下作图痕迹）
S`
S
16、在图18中做出人看到球的光路图
17、如图13所示，有一束光线射入杯中，在杯底形成光斑，逐渐往杯中加水，光斑将（ ）
A. 向右移动 B. 向左移动 C. 不动 D. 无法判断
注意：法线往哪边移动，光斑就往那边移动
谢谢大家······
