第二部分 通用技术（共 50分）
合题

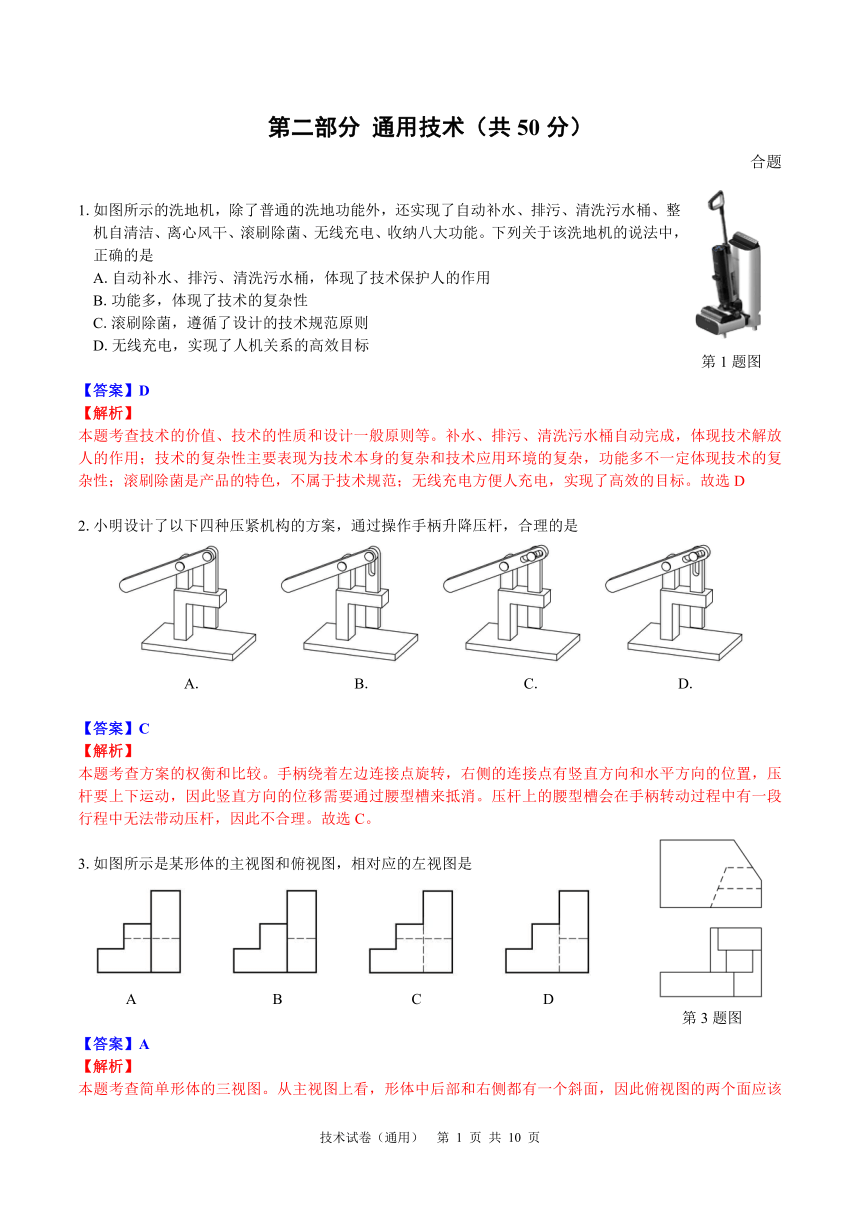

1.如图所示的洗地机，除了普通的洗地功能外，还实现了自动补水、排污、清洗污水桶、整
机自清洁、离心风干、滚刷除菌、无线充电、收纳八大功能。下列关于该洗地机的说法中，
正确的是
A.自动补水、排污、清洗污水桶，体现了技术保护人的作用
B.功能多，体现了技术的复杂性
C.滚刷除菌，遵循了设计的技术规范原则
D.无线充电，实现了人机关系的高效目标
第 1题图
【答案】D
【解析】
本题考查技术的价值、技术的性质和设计一般原则等。补水、排污、清洗污水桶自动完成，体现技术解放
人的作用；技术的复杂性主要表现为技术本身的复杂和技术应用环境的复杂，功能多不一定体现技术的复
杂性；滚刷除菌是产品的特色，不属于技术规范；无线充电方便人充电，实现了高效的目标。故选 D
2.小明设计了以下四种压紧机构的方案，通过操作手柄升降压杆，合理的是
A. B. C. D.
【答案】C
【解析】
本题考查方案的权衡和比较。手柄绕着左边连接点旋转，右侧的连接点有竖直方向和水平方向的位置，压
杆要上下运动，因此竖直方向的位移需要通过腰型槽来抵消。压杆上的腰型槽会在手柄转动过程中有一段
行程中无法带动压杆，因此不合理。故选 C。
3.如图所示是某形体的主视图和俯视图，相对应的左视图是
A B C D
第 3题图
【答案】A
【解析】
本题考查简单形体的三视图。从主视图上看，形体中后部和右侧都有一个斜面，因此俯视图的两个面应该
技术试卷（通用） 第 1 页 共 10 页
在左视图上有相似的图形，如图所示。

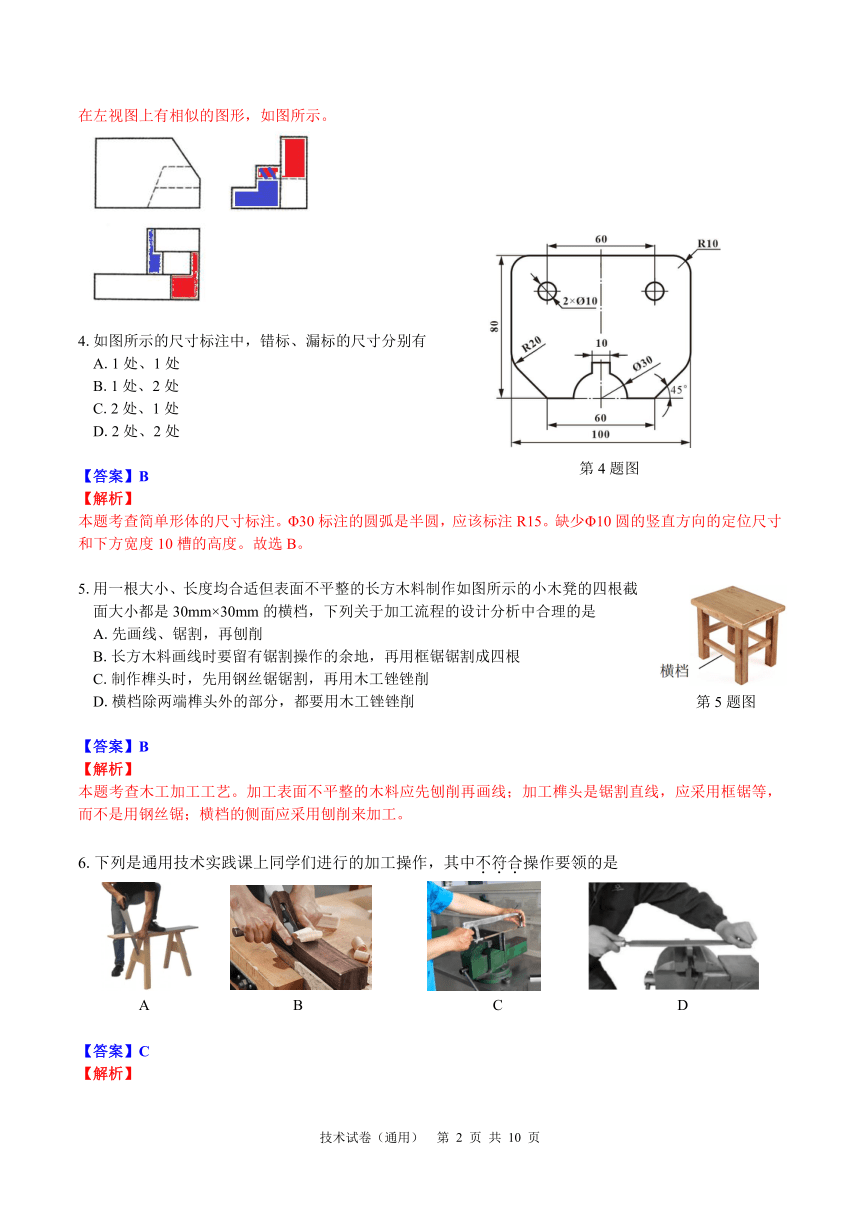

4.如图所示的尺寸标注中，错标、漏标的尺寸分别有
A.1处、1处
B.1处、2处
C.2处、1处
D.2处、2处
【答案】B 第 4题图
【解析】
本题考查简单形体的尺寸标注。Φ30标注的圆弧是半圆，应该标注 R15。缺少Φ10圆的竖直方向的定位尺寸
和下方宽度 10槽的高度。故选 B。
5.用一根大小、长度均合适但表面不平整的长方木料制作如图所示的小木凳的四根截
面大小都是 30mm×30mm的横档，下列关于加工流程的设计分析中合理的是
A.先画线、锯割，再刨削
B.长方木料画线时要留有锯割操作的余地，再用框锯锯割成四根
C.制作榫头时，先用钢丝锯锯割，再用木工锉锉削
D.横档除两端榫头外的部分，都要用木工锉锉削 第 5题图
【答案】B
【解析】
本题考查木工加工工艺。加工表面不平整的木料应先刨削再画线；加工榫头是锯割直线，应采用框锯等，
而不是用钢丝锯；横档的侧面应采用刨削来加工。
6.下列是通用技术实践课上同学们进行的加工操作，其中不．符．合．操作要领的是
A B C D
【答案】C
【解析】
技术试卷（通用） 第 2 页 共 10 页
本题考查工艺中工具的操作规范，锯割时工件一般夹持在台虎钳的左侧，C选项中的工件夹持在台虎钳的
右侧，错误。

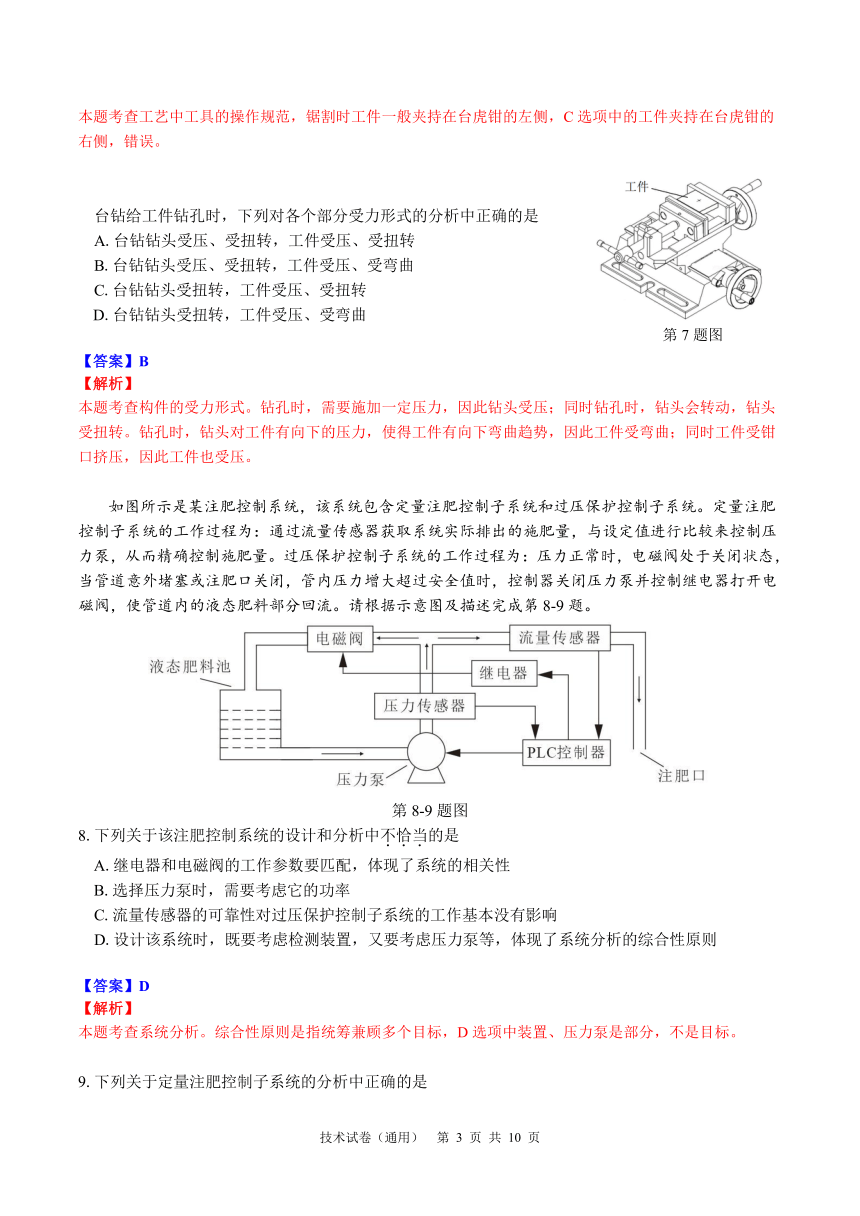

台钻给工件钻孔时，下列对各个部分受力形式的分析中正确的是
A.台钻钻头受压、受扭转，工件受压、受扭转
B.台钻钻头受压、受扭转，工件受压、受弯曲
C.台钻钻头受扭转，工件受压、受扭转
D.台钻钻头受扭转，工件受压、受弯曲
第 7题图
【答案】B
【解析】
本题考查构件的受力形式。钻孔时，需要施加一定压力，因此钻头受压；同时钻孔时，钻头会转动，钻头
受扭转。钻孔时，钻头对工件有向下的压力，使得工件有向下弯曲趋势，因此工件受弯曲；同时工件受钳
口挤压，因此工件也受压。
如图所示是某注肥控制系统，该系统包含定量注肥控制子系统和过压保护控制子系统。定量注肥
控制子系统的工作过程为：通过流量传感器获取系统实际排出的施肥量，与设定值进行比较来控制压
力泵，从而精确控制施肥量。过压保护控制子系统的工作过程为：压力正常时，电磁阀处于关闭状态，
当管道意外堵塞或注肥口关闭，管内压力增大超过安全值时，控制器关闭压力泵并控制继电器打开电
磁阀，使管道内的液态肥料部分回流。请根据示意图及描述完成第 8-9题。
第 8-9题图
8.下列关于该注肥控制系统的设计和分析中不．恰．当．的是
A.继电器和电磁阀的工作参数要匹配，体现了系统的相关性
B.选择压力泵时，需要考虑它的功率
C.流量传感器的可靠性对过压保护控制子系统的工作基本没有影响
D.设计该系统时，既要考虑检测装置，又要考虑压力泵等，体现了系统分析的综合性原则
【答案】D
【解析】
本题考查系统分析。综合性原则是指统筹兼顾多个目标，D选项中装置、压力泵是部分，不是目标。
9.下列关于定量注肥控制子系统的分析中正确的是
技术试卷（通用） 第 3 页 共 10 页
A.执行器是电磁阀
B.流量传感器检测到的施肥量是输入量
【答案】C
【解析】
本题考查控制系统。定量注肥控制子系统是闭环控制系统，执行器是压力泵，因此控制量是压力泵产生的
肥料流量，C正确，A错误。输入量是设定的施肥量，B错。PLC改变的是输入量，不属于干扰因素，D错。

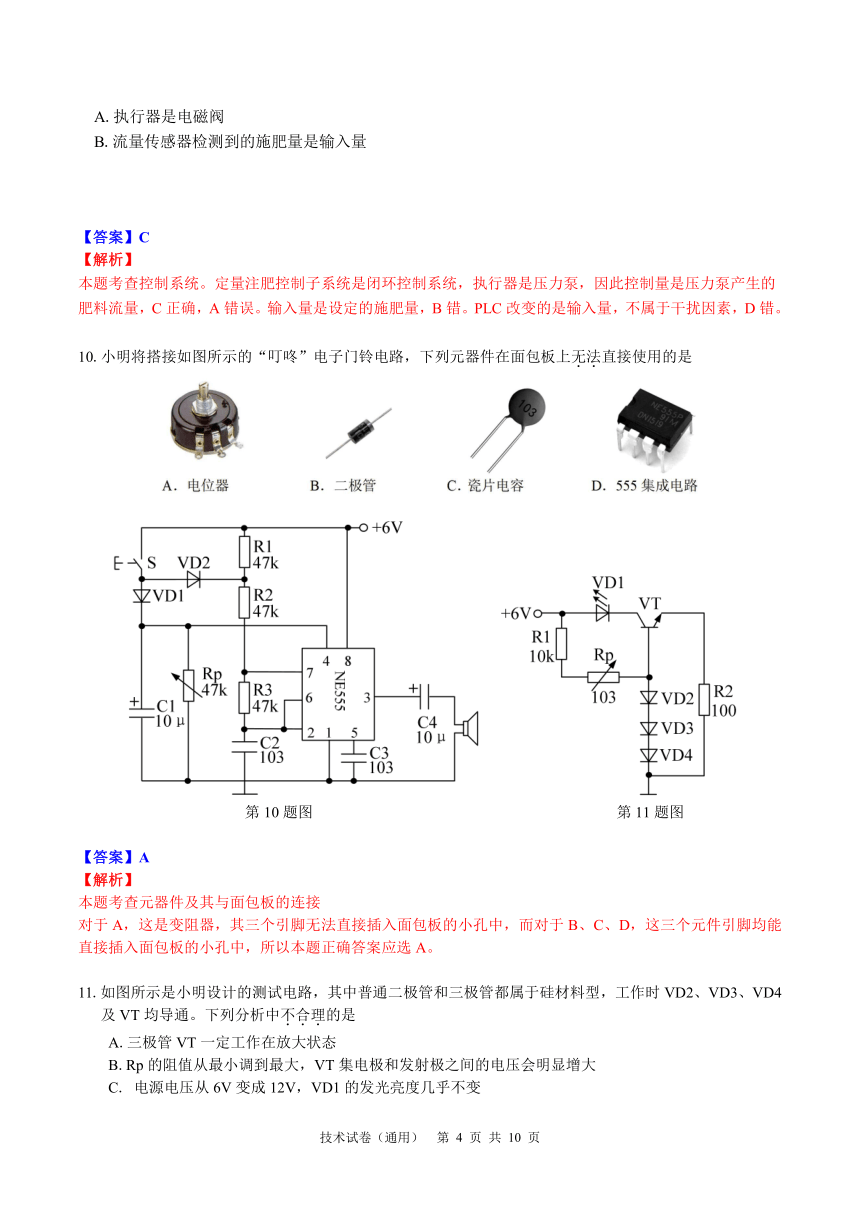

10.小明将搭接如图所示的“叮咚”电子门铃电路，下列元器件在面包板上无．法．直接使用的是
第 10题图 第 11题图
【答案】A
【解析】
本题考查元器件及其与面包板的连接
对于 A，这是变阻器，其三个引脚无法直接插入面包板的小孔中，而对于 B、C、D，这三个元件引脚均能
直接插入面包板的小孔中，所以本题正确答案应选 A。
11.如图所示是小明设计的测试电路，其中普通二极管和三极管都属于硅材料型，工作时 VD2、VD3、VD4
及 VT均导通。下列分析中不．合．理．的是
A.三极管 VT一定工作在放大状态
B.Rp的阻值从最小调到最大，VT集电极和发射极之间的电压会明显增大
C. 电源电压从 6V变成 12V，VD1的发光亮度几乎不变
技术试卷（通用） 第 4 页 共 10 页
D.三极管的放大倍数从 100增加到 200，流过普通二极管 VD2的电流会增大
A：从图中可知，三极管 VT的基极电位为被钳位在 2.1V不变，集电极电位为 6V-UVD1≈（2.4~4.4）V，
所以三极管 VT的集电结一定是反偏的，所以三极管 VT一定是处于放大状态。正确。
B：由于基极电位为被钳位在 2.1V，发射极电位为 1.4V，发光二极管在导通时其电压也基本不变，导致集
电极电位基本不变，所以 Rp的阻值从最小调到最大，三极管 VT集电极和发射极之间的电压基本不变。错
误。
C：由于 VD2、VD3、VD4 1.4的钳位作用，流过发光二极管 VD1的电流 Ic≈Ie= ，几乎不变。正确。
100
D：由于三极管的放大倍数增大导致集电极电流和发射极电流增大，导致发射极电位和基极电位升高，这样
就使得流过普通二极管 VD2的电流增大了。

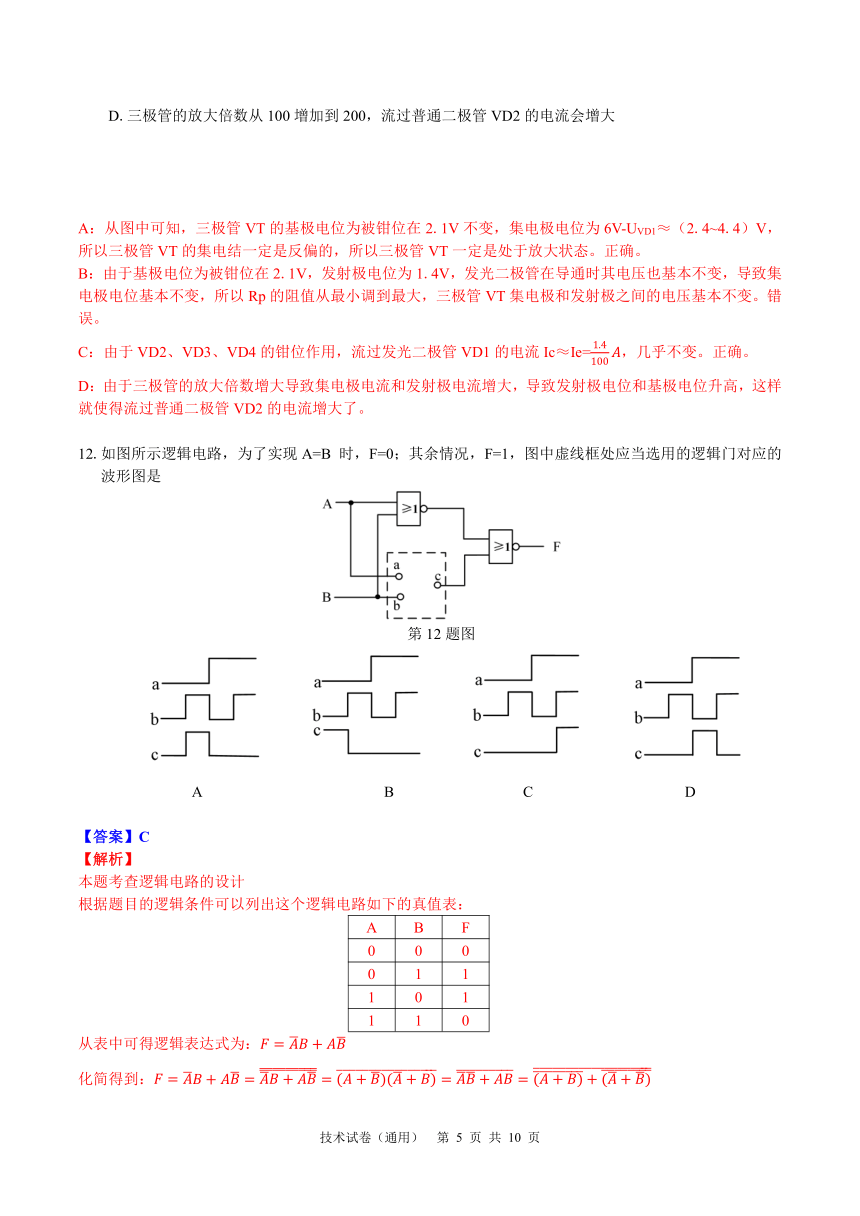

12.如图所示逻辑电路，为了实现 A=B 时，F=0；其余情况，F=1，图中虚线框处应当选用的逻辑门对应的
波形图是
第 12题图
A B C D
【答案】C
【解析】
本题考查逻辑电路的设计
根据题目的逻辑条件可以列出这个逻辑电路如下的真值表：
A B F
0 0 0
0 1 1
1 0 1
1 1 0
从表中可得逻辑表达式为： = +
化简得到： = + = + = ( + )( + ) = + = ( + )+( + )
技术试卷（通用） 第 5 页 共 10 页
与题目所给的电路对照可知，虚线框中的逻辑应该是( + )，即为 ，应该是与门的波形图，所以本题的
正确答案应选 C。
题中
的 处填写合适选项的字母编号）
13.如图所示的装配系统，包含工件输送子系统和机械手装配子系统，其工作过程：工件 A整齐排列在传送
带 I上，当位置检测传感器检测到工件 A时，传送带 I暂停；工件 B放置在传送带 II上，当工件 B进入
相机的拍摄范围时，传送带 II暂停；相机拍摄工件 B的图像并传送到工控机，工控机根据工件 B相对
于基准位置的偏差确定工件 B的坐标，控制机械手抓取工件 A并装配到工件 B上。请完成以下任务：
第 13题图
（1）位置检测传感器的工作和相机拍摄图像，这两个环节属于（单选） ；
A.串行环节； B.并行环节
（2）根据图示传动方向断，带动传送带 I和传送带 II的电机别安装在（单选） ；
A.轴 1、轴 3； B.轴 1、轴 4； C.轴 2、轴 3； D.轴 2、轴 4
（3）要提高该系统的装配效率，合理的措施是（多选） ；
A.更换清晰度更高的显示器
B.升级工控机处理图像的算法，提高识别的准确率和效率
C.在原本已经能抓紧的基础上，继续加大机械手的抓紧力
D.将工件 B摆放到传送带 II时，放置的位置相对于基准位置的偏差尽量小
（4）下列夹持手的设计方案中，推杆向箭头方向推不能实现来紧功能的是（多选） 。
A B C
【答案】
（1）A； 2分
（2）D； 2分
技术试卷（通用） 第 6 页 共 10 页
（3）BD； 全对得 2分，只选 1个且对得 1分，有选错得 0分
（4）AC； 全对得 2分，只选 1个且对得 1分，有选错得 0分
就
就
是并行工序。流水线上的流程通常是上一道工序完成后进行下一道工序，属于串行。选项 A符合题意。
（2）本小题考查结构的设计等。电机安装位置应该拖动皮带按图示方向运动，并且能使皮带轮张紧，选项
D符合题意。
（3）本小题考查系统的分析和设计等。显示器对装配没有影响，只起监视作用。已经能抓紧时无需再加大，
否则会损坏工件。而升级算法，可能提效，放置位置偏差小，装配更快更精准。选项 BD符合题意。
（4）本小题考查结构设计和方案筛选等。选项 A推杆外送使两齿轮向外，工件被放开；选项 C推杆外送工
件也被松开。选项 AC符合题意。
14.如图 a所示是小明家客厅茶几，小明在使用无线充电功能时，发现充电区域位置固定，使用不方便。小
明准备重新设计无线充电功能。其中台板下方有 300mm 深的空间。请你帮助小明设计该装置的机械部
分，设计要求如下：
第 14题图 a 第 14题图 b
a.手机放在台板上的位置被识别后，装置能将装在台板下方的图 b所示无线充电模块自动移动到手机下
方，无线充电模块高 50mm；
b.在移动过程中装置运动平稳可靠；
c.无线充电模块能移动到 800mm×500mm 的区域的任意位置；
d.装置安装在茶几的木质侧板的内侧；
e.电机驱动，电机数量不限。
请完成以下任务：
（1）构思符合设计要求的多个方案，画出其中最优方案的设计草图（装置安装涉及到的茶几侧板用线条
表示，电机可用方框表示）﹔
（2）在草图上标注主要尺寸；
（3）设计过程中，不．合．理．的做法是（多选） 。
A.明确设计要求后，先设计分析，再收集信息；
B.尽量选用标准件；
C.绘制完成结构草图后，开始加工制作；
D.用软件进行装置的运行仿真，验证能否移动无线充电装置到 800mm×500mm 的区域的任意位置
【答案】
（1）（2）见下图
技术试卷（通用） 第 7 页 共 10 页
（3）AC
【解析】
（1）（2）本题考查方案构思与呈现。利用电机驱动运动的设计想法有：1.丝杆、螺母块；2.连杆、滑块；
3.皮带、皮带轮或者链轮链条等结构。本题采用连杆机构不合适，建议采用丝杆、螺母块。
设计草图评分标准（共 6 分）：
①只实现 1 个方向的移动得 2 分；能实现 2 个方向的移动得 4 分；
②能安装无线充电模块得 1 分；
③能与侧板内侧连接得 1 分
标注尺寸评分标准（共 2 分）：
移动区域 800mm×500mm，装置总高（除无线充电模块外）300mm-50mm=250mm 以内
共需要标注 3 个尺寸，全对得 2 分，漏 1 个尺寸可得 1 分，漏 2 个及以上得 0 分
（3）设计过程中，应先收集信息，在设计分析，A错。加工制作的依据是机械加工图，不是结构草图，C
错。
15.小明设计了如图所示的声控灯试验电路，环境光线暗时，有声音时，发光二极管 VD会发光一段时间；
环境光线亮时，VD不会发光。请完成以下任务：
第 15题图
（1）根据电路原理分析，没有声音时，555集成电路的 2脚的输入信号是（单选） ；
（2）小明画出了部分电路，请你在虚线框内用 1个比较器和 2个电阻补全电路，实现电路功能；
技术试卷（通用） 第 8 页 共 10 页
（3）调试时，小明想要延长发光二极管 VD的发光时间，下列措施可行的是（多选） ；
A.调小 Rp2 B.调大 Rp2 C.调小 Rp3 D.调小 Rp3
比 R6
补充
【答案】
【解析】
（1）根据题意，环境光线暗时，声响触发 VD发光，即有声音时 2脚获得低电平信号，故无声音时为高，
选 A。
（2）根据题意，环境光线亮，Rg小，光线信号为高电平，VD不发光，要求 L为低电平，故虚线框中需要
一个反相电路，通过将光线信号接入反相端子实现。接法如图。
（3）发光二极管 VD的发光时间由 Rp2 与 C2 乘积和参考电平共同决定，所以调大 Rp2、换大 C2、调大
Rp3均可。选 BD。
（4）本小题立意不错，但严谨性有待商榷。
根据题意，原电路功能是：
光亮时，灯灭，无延迟；
光暗时，声响亮灯，无延迟，声停灭灯，有延迟；
参考答案所给接法 1和接法 2分别是：
技术试卷（通用） 第 9 页 共 10 页
接法 1
接法 2
接法 1和接法 2的功能均是：
光亮时，灯灭，有延迟；
光暗时，声响亮灯，无延迟，声停灭灯，有延迟；
对比可知，题中电路定时器只对声音信号 S 有效，与光线信号 L无关；但参考答案的两种接法均为先
合并两路信号 L和 S，再经过 CR定时器，故新增了 L信号关停 VD的延迟功能，这并不符合题意。
建议将与门移至虚框右侧，考虑下面的接法：
技术试卷（通用） 第 10 页 共 10 页
