(共24张PPT)
透镜

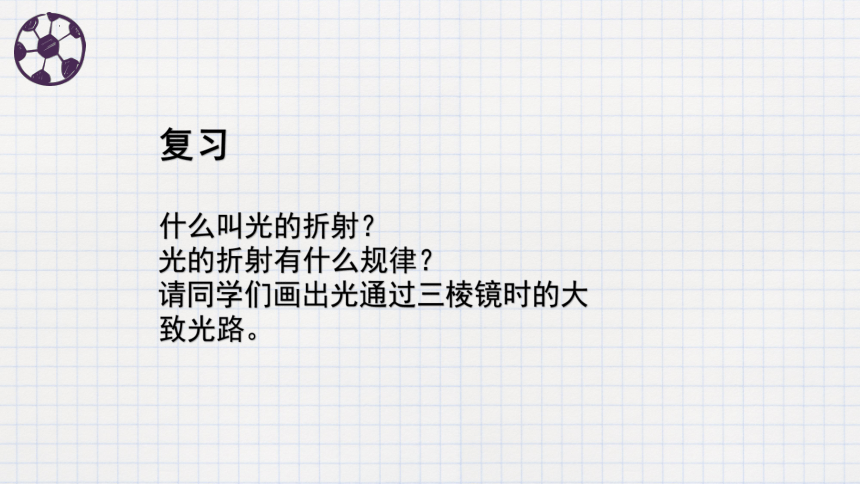

复习
什么叫光的折射?
光的折射有什么规律?
请同学们画出光通过三棱镜时的大致光路。

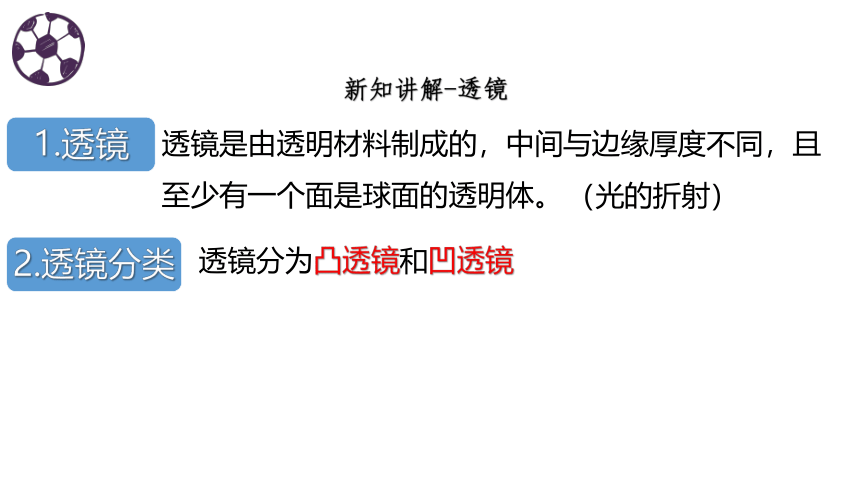

1.透镜
透镜是由透明材料制成的,中间与边缘厚度不同,且至少有一个面是球面的透明体。
2.透镜分类
透镜分为凸透镜和凹透镜
(光的折射)
新知讲解-透镜

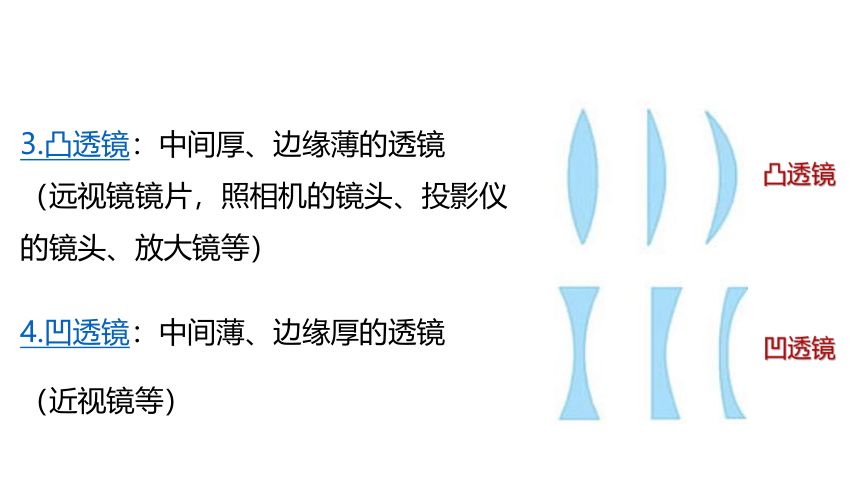

3.凸透镜:中间厚、边缘薄的透镜
(远视镜镜片,照相机的镜头、投影仪的镜头、放大镜等)
凸透镜
4.凹透镜:中间薄、边缘厚的透镜
(近视镜等)
凹透镜

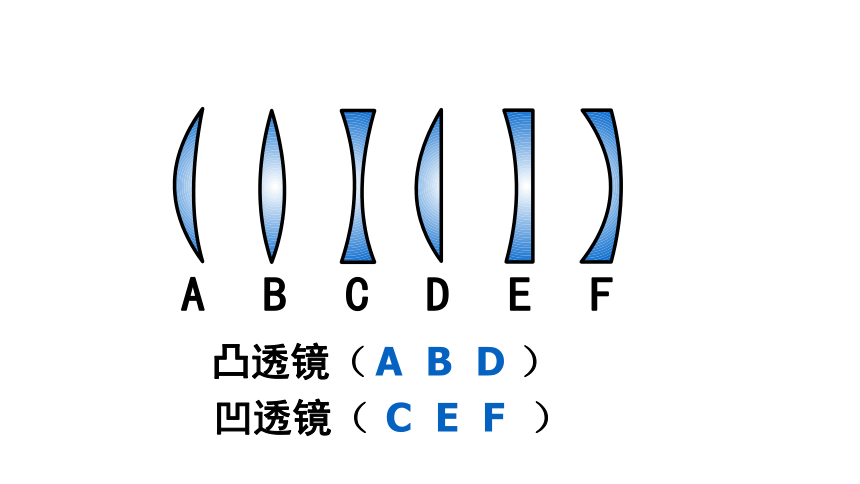

凸透镜( )
凹透镜( )
A B D
C E F

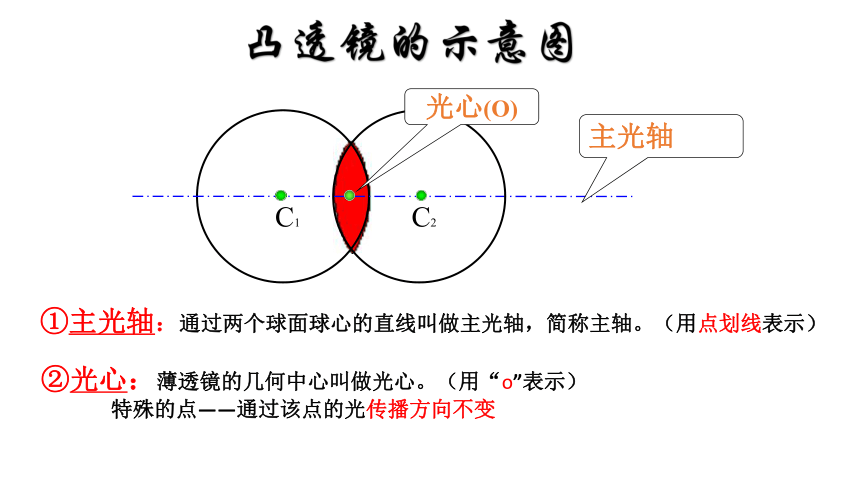

凸透镜的示意图
C1
C2
主光轴
光心(O)
①主光轴:通过两个球面球心的直线叫做主光轴,简称主轴。(用点划线表示)
②光心:薄透镜的几何中心叫做光心。(用“o”表示)
特殊的点——通过该点的光传播方向不变

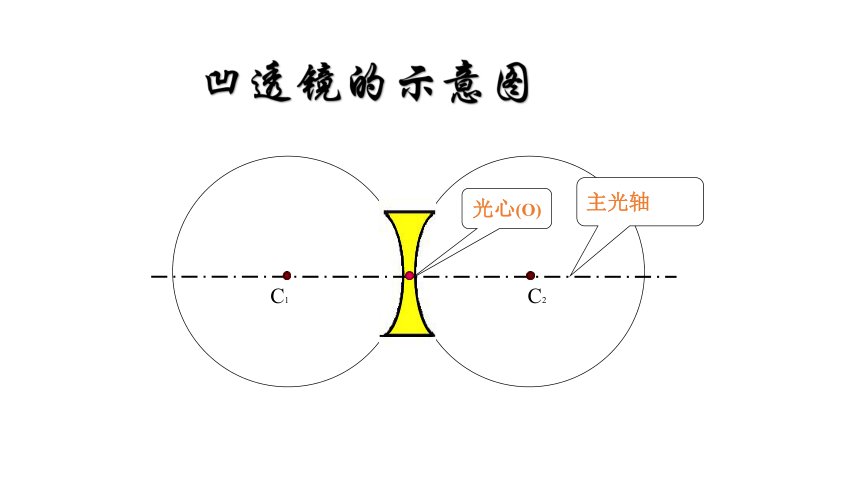

凹透镜的示意图
C2
C1
主光轴
光心(O)

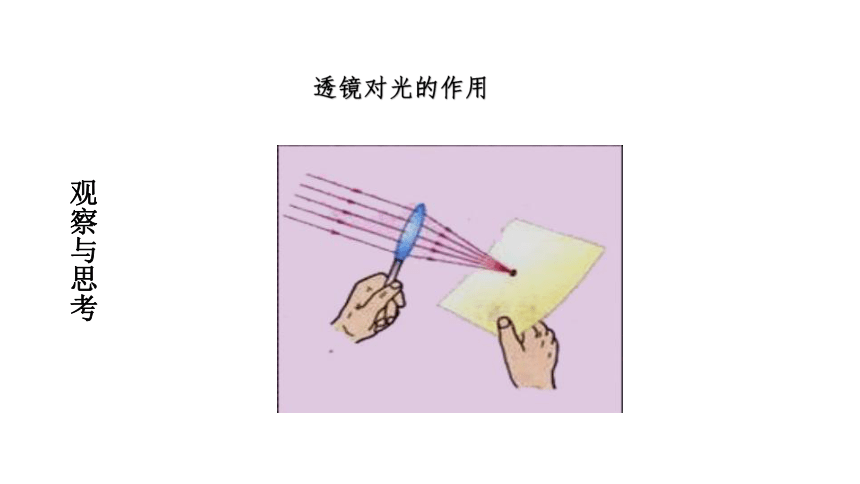

观察与思考
透镜对光的作用

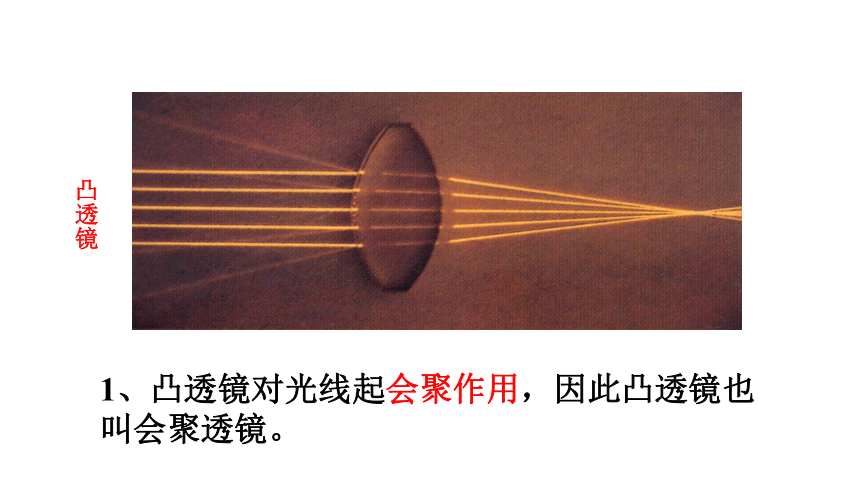

1、凸透镜对光线起会聚作用,因此凸透镜也叫会聚透镜。
凸透镜
平行于主光轴的光线通过凸透镜后会聚于主轴上的一点,这个点叫做凸透镜的③焦点(F)
(两个焦点)。
O
F
f
焦点到凸透镜光心的距离叫做④焦距( f )
(两个焦距)。
如何测凸透镜的焦距?
平行光会聚法测焦距:将凸透镜正对着太阳光,在透镜的另一侧放张白纸,改变透镜和白纸间的距离,直到在白纸上找到一个最小最亮的光斑,用刻度尺量出光斑到透镜的距离即为焦距。
2、凹透镜对光线起发散作用,因此凹透镜也叫发散透镜。
凹透镜
F
F
凹透镜的焦点是实际光线的反向延长线会聚而成的,因此叫做虚焦点(F),同样凹透镜有两个虚焦点,两个焦距(f)。
f
折射光线相对于原光线的传播方向靠近了主光轴,叫“会聚”。
折射光线相对于原光线的传播方向远离了主光轴,叫“发散”。
凸透镜的厚薄影响凸透镜的焦距。凸透镜的厚度越大,焦距越小,对光线的折射能力越强。
1.过光心的光线传播方向不变
2.入射光线平行于主光轴,
折射光线通过另一侧焦点
3.入射光线通过焦点,
折射光线平行于主光轴
1.过光心的光线传播方向不变
2.平行于主光轴的光线经凹透镜折射后发散射出,反向延长线通过焦点
3.通过焦点的光线经凸透镜折射后平行于主光轴
1.如图所示,是几种光学器材的示意图,其中能对光线起发散作用的是( )。
D
巩固练习
下列光路图哪个是正确的?
望远镜前端的镜片是凸透镜
凸透镜
生活中的物理学
照相机的镜头通常由多片透镜组成,既有凸透镜也有凹透镜。
生活中的物理学
生活中的物理学
在现实的生活中利用凸透镜取火的例子也有很多。曾经有北极科考人员,在考察过程中将火种遗失。在冰天雪地之中,没有火做饭,就意味着死亡。最后科考人员用一块纯净的冰制作了一个凸透镜,利用这块由冰制成的透镜会聚太阳光后,成功点燃了易燃物。
课后总结
一、透镜的分类:
 三、关于透镜的概念:
凸透镜和凹透镜
二、透镜对光线的作用:
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点,通过它的光线传播方向
不改变,这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点,这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
