(共25张PPT)
八 年 级(下)
第1节 杠杆 第2课时
初中物理(人教版)
第 十二 章 简单机械

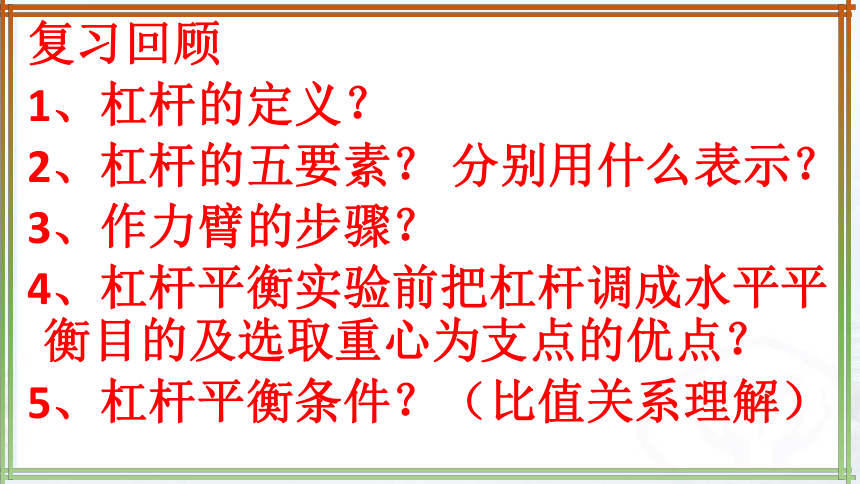

复习回顾
1、杠杆的定义?
2、杠杆的五要素? 分别用什么表示?
3、作力臂的步骤?
4、杠杆平衡实验前把杠杆调成水平平衡目的及选取重心为支点的优点?
5、杠杆平衡条件?(比值关系理解)

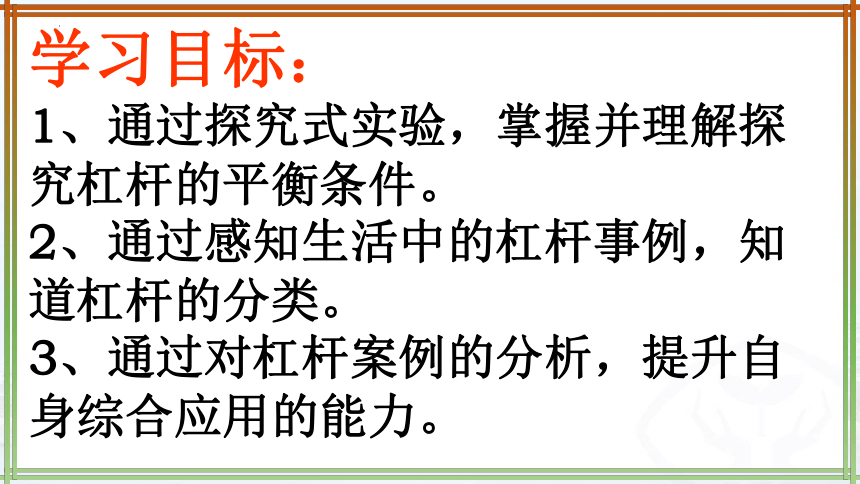

学习目标:
1、通过探究式实验,掌握并理解探究杠杆的平衡条件。
2、通过感知生活中的杠杆事例,知道杠杆的分类。
3、通过对杠杆案例的分析,提升自身综合应用的能力。

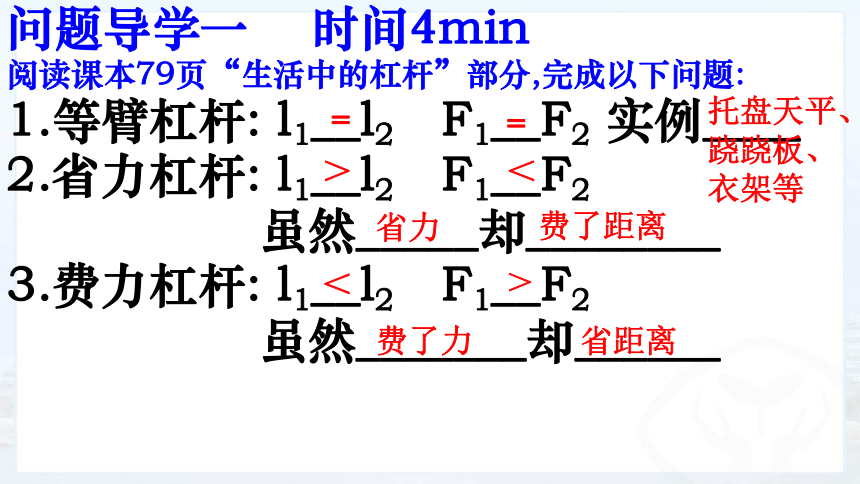

问题导学一 时间4min
阅读课本79页“生活中的杠杆”部分,完成以下问题:
1.等臂杠杆: l1__l2 F1__F2 实例____
2.省力杠杆: l1__l2 F1__F2
虽然_____却________
3.费力杠杆: l1__l2 F1__F2
虽然_______却______
=
=
托盘天平、跷跷板、衣架等




省力
费了距离
费了力
省距离

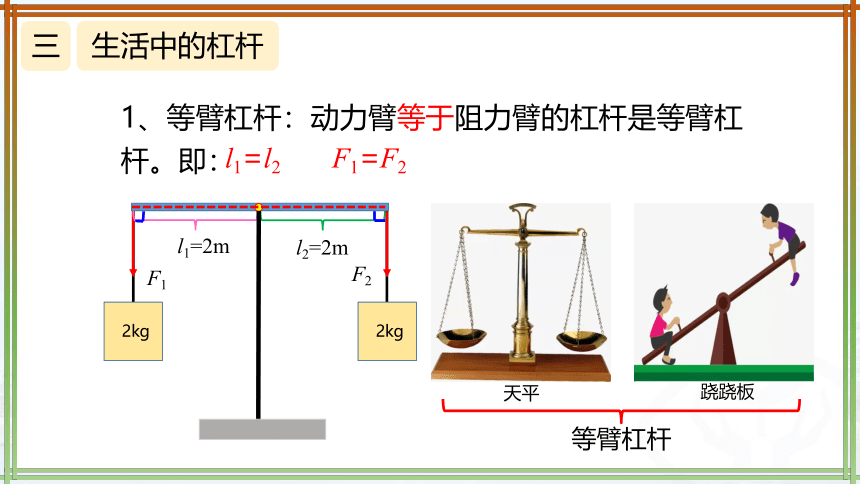

1、等臂杠杆:动力臂等于阻力臂的杠杆是等臂杠杆。即:
l1=l2 F1=F2
天平
跷跷板

生活中的杠杆
等臂杠杆
l2=2m
F1
F2
l1=2m
2kg
2kg

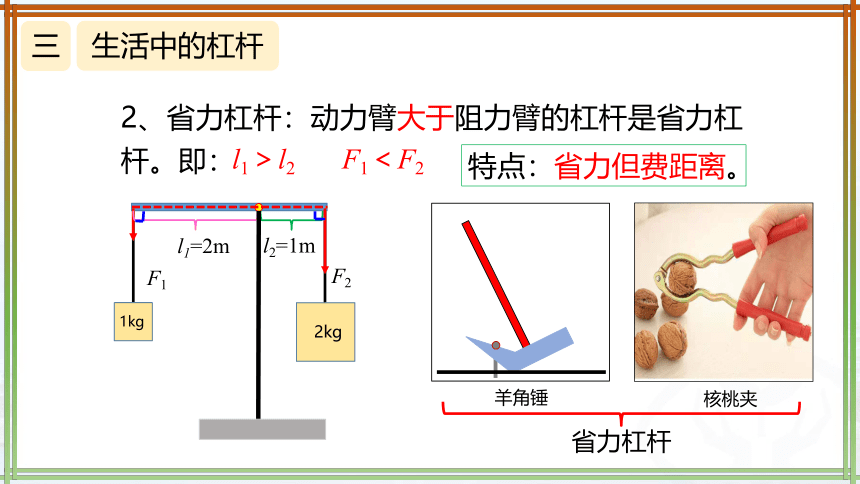

2、省力杠杆:动力臂大于阻力臂的杠杆是省力杠杆。即:
l1>l2 F1<F2
羊角锤
核桃夹
特点:省力但费距离。
省力杠杆

生活中的杠杆
1kg
2kg
l2=1m
F1
F2
l1=2m

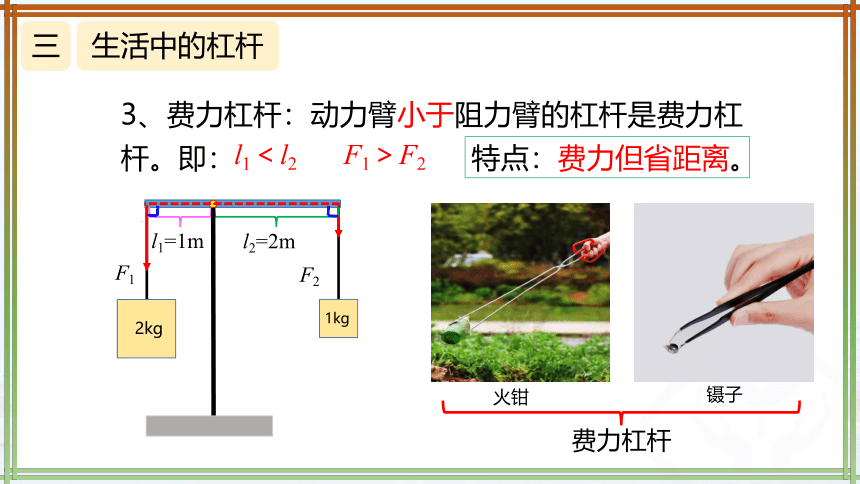

3、费力杠杆:动力臂小于阻力臂的杠杆是费力杠杆。即:
l1<l2 F1>F2
火钳
镊子
特点:费力但省距离。
费力杠杆

生活中的杠杆
1kg
2kg
l1=1m
F2
F1
l2=2m
如图,赛艇中的船桨也是一种杠杆,但属于费力杠杆。
划船时船桨的轴是不动的,轴的位置是支点。手加在桨上的动力比水对桨的阻力大,但是手只要移动较小的距离,就能使桨在水中移动较大的距离。
赛艇的桨是杠杆

生活中的杠杆

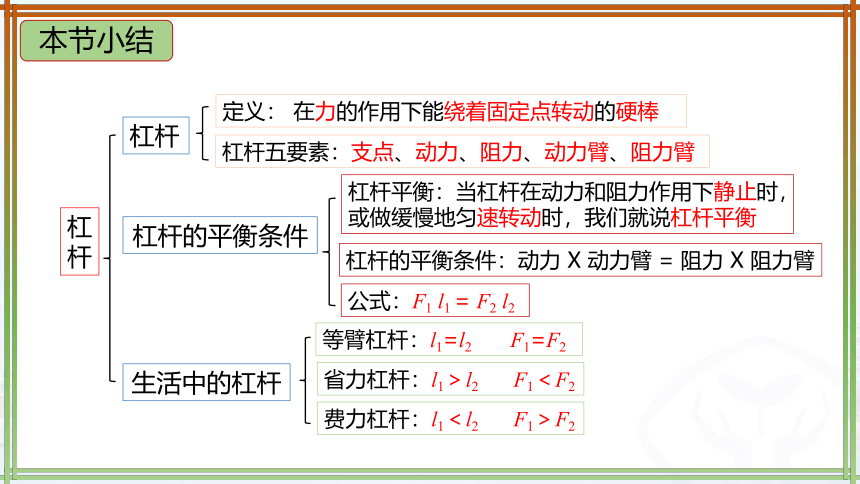

本节小结
杠杆
杠杆
生活中的杠杆
定义: 在力的作用下能绕着固定点转动的硬棒
等臂杠杆:l1=l2 F1=F2
杠杆平衡:当杠杆在动力和阻力作用下静止时,或做缓慢地匀速转动时,我们就说杠杆平衡
杠杆五要素:支点、动力、阻力、动力臂、阻力臂
杠杆的平衡条件:动力 X 动力臂 = 阻力 X 阻力臂
省力杠杆:l1>l2 F1<F2
杠杆的平衡条件
公式:F1 l1 = F2 l2
费力杠杆:l1<l2 F1>F2
1、各式各样的剪刀都是一对对的杠杆。在图示中,哪些是省力杠杆?哪些是费力杠杆?要剪断铁片,应该使用哪种剪刀?剪纸时应该使用哪种剪刀?修剪树枝时应使用哪种剪刀?为什么?
动手动脑学物理



拓展:如图为脚踩式垃圾桶的示意图,在开盖子的过程中,是杠杆ABC和杠杆A,B,C,在起作用,对两个杠杆的认识正确的是( )
A、ABC和A′B′C′都是省力杠杆
B、ABC和A′B′C′都是费力杠杆
C、ABC是省力杠杆,A′B′C′是费力杠杆
D、ABC是费力杠杆,A′B′C′是省力杠杆
C
2、图为指甲剪的示意图,它有几个杠杆?分别是省力杠杆,还是费力杠杆?
3、搬运砖头的独轮车,车厢和砖头所受的总重力G=1000N,独轮车的有关尺寸如图所示。推车时,人手向上的力F应为多大?
解:根据杠杆的平衡条件得:,

即人手向上的力应为300N。
答:人手向上的力F应为300N.
1、关于杠杆,下列说法正确的是( )
A、杠杆必须是一根直棒
B、杠杆一定有支点
C、当力的作用线通过支点时,力臂最大
D、动力臂就是支点到动力作用点的距离
B
小试身手
2、下列属于省力杠杆的是( )属于费力杠杆的是( )
①扫帚
②筷子
③独轮车
⑤启瓶器
⑥切纸铡刀
⑦食品夹
⑧羊角锤
④钓鱼竿
③⑤⑥⑧
①②④⑦
3、如图所示,活塞式抽水机手柄可以看做绕O点转动的杠杆,它在动力F1和阻力F2的作用下,处于平衡状态,则( )
A、
B、
C、 =
D、
D
4、如图所示,杠杆处于平衡状态,如果在杠杆两侧挂钩码出各增加一个质量相同的钩码,杠杆会( )
A
A、左端下降
B、右端下降
C、仍然平衡
D、无法判断
5、小阳同学在做“探究杠杆平衡条件”的实验时,他把杠杆挂在支架上,发现左端向下倾斜。
(1)若使杠杆在 位置平衡,需把平衡螺母向 端调节。
(2)如果在杠杆的A处挂三个相同的钩码,则在B处要挂 个同样的钩码,杠杆才能重新位置平衡。
(3)若在C处挂6 N的钩码,用弹簧测力计作用在B点,要使杠杆在水平位置平衡,最小拉力的方向应该 ,此时弹簧测力计的示数为 。
水平

2
O
A
C
B
竖直向上
2 N
链接中考
(2019·六盘水)如图所示,O是支点,在B端挂一重物,为使杠杆水平平衡,要在A端施加一个力,下列说法正确的是
A.F1最小 B.F2最小
C.F3最小 D.一样大
L2
F2
L1
L1
L1
(2019·绥化)如图所示,轻质杠杆OA可绕O点在竖直面内旋转,请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。
这种类型的题目就是求最小力的问题。
解题思路:核心都是求最大力臂,力臂最大,力最小。
①先找离支点最远的点,即确定最小力的作用点位置。
②连接支点与最远的点的距离就是最大的力臂。
③过最远点作垂直与连线的力,并且注意力的方向。
精准夯实
如图所示,分别沿力F1、F2、F3、的方向用力,使杠杆平衡,关于三个力的大小,下列说法正确的是( )
A.沿F1方向的力最小
B.沿F2方向的力最小
C.沿F3方向的力最小
D.三个力的大小相等
B
F3
F1
F2
O
L1
L3
L2
1、如图所示,一轻质杠杆OB可以绕O点无抹茶转动,B段用绳子系在竖直墙面上,在杠杆的A点悬挂一重为20N的物体,杠杆处于水平静止状态,已知OB长为50cm,OA长为30cm,∠B=30°。
能力提升
(1)请在图中画出绳子对杠杆拉力F1的力臂
(2)拉力F1的大小是多少
(1)如图,绳子对杠杆拉力F1的力臂为l1 。
答:拉力F1的大小是24N。
解:根据几何知识知:
动力
阻力臂
根据杠杆的平衡条件: 得:
得:
2、如图是吊车起吊货物的结构示意图,伸缩撑杆为圆弧状,工作时它对吊臂的支持力始终与吊臂垂直,使吊臂绕O点缓慢转动,从而将货物提起。下列说法正确的是( )
D
A、吊臂是一 省力杠杆,但要费距离
B、吊臂是一 费力杠杆,但可以省功
C、匀速提起吊臂的过程中,伸缩撑杆支持力的力臂变小
D、匀速提起吊臂的过程中,伸缩撑杆支持力渐渐变小
O
画出图中工人杠杆各力的力臂
l1
l2
自信提升
