(共26张PPT)
生活中的透镜
自学教材
１．照相机主要由哪几部分组成？它的镜头相当于什么？胶卷相当于什么？物体在胶卷上成的像有什么特点？
２．投影仪主要由哪几部分组成？它的镜头相当于什么？屏幕相当于什么？平面镜的作用是什么？投影片在银幕上成的像有什么特点？
３．放大镜的实质是什么？成的像有什么特点？
４．实像和虚像形成原因是什么？如何区分物体所形成的像是实像还是虚像？

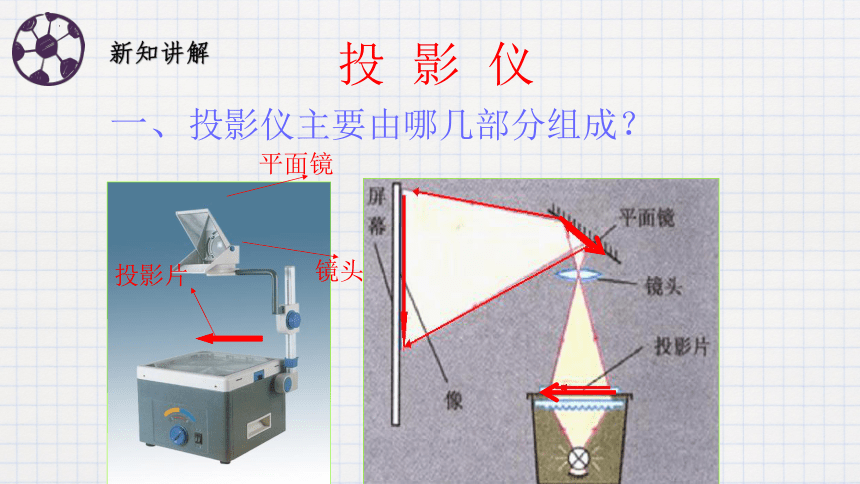

投 影 仪
一、投影仪主要由哪几部分组成？
平面镜
镜头
投影片
新知讲解

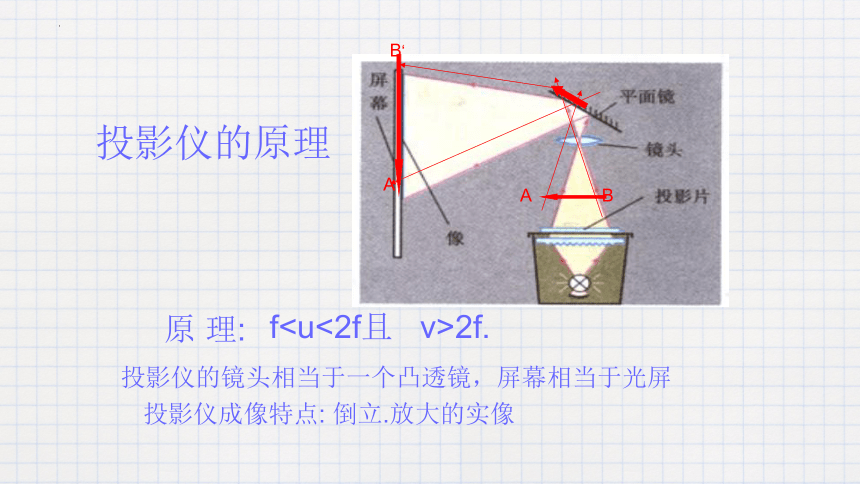

投影仪的原理
A
B
A‘
B‘
投影仪的镜头相当于一个凸透镜，屏幕相当于光屏
投影仪成像特点: 倒立.放大的实像
f2f.
原 理:

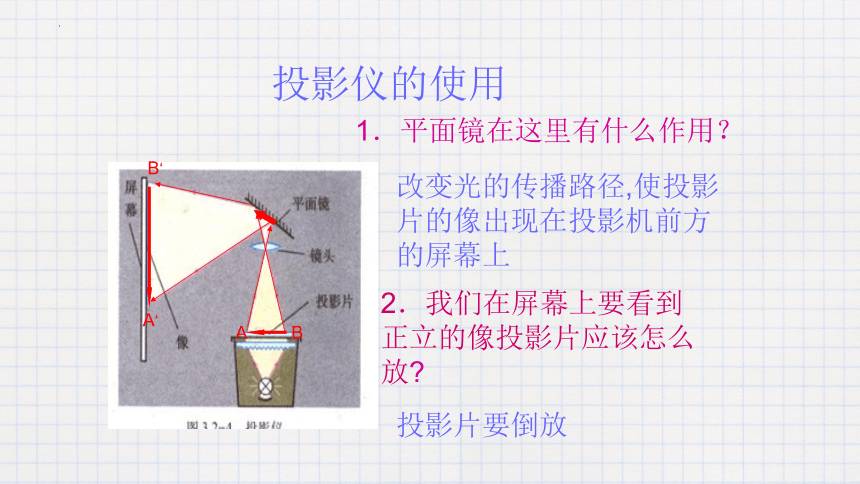

1．平面镜在这里有什么作用？
A
B
A‘
B‘
投影仪的使用
改变光的传播路径,使投影片的像出现在投影机前方的屏幕上
投影片要倒放
2．我们在屏幕上要看到正立的像投影片应该怎么放
二、照相机

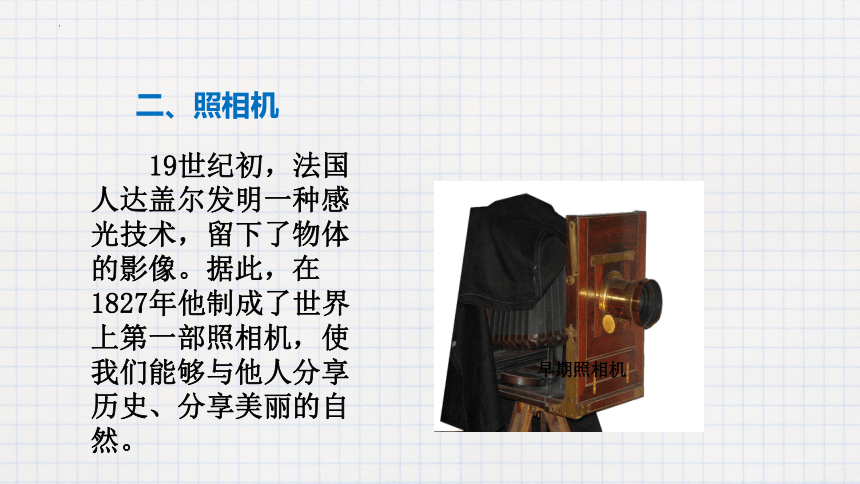

19世纪初，法国人达盖尔发明一种感光技术，留下了物体的影像。据此，在1827年他制成了世界上第一部照相机，使我们能够与他人分享历史、分享美丽的自然。
早期照相机
镜头
胶卷

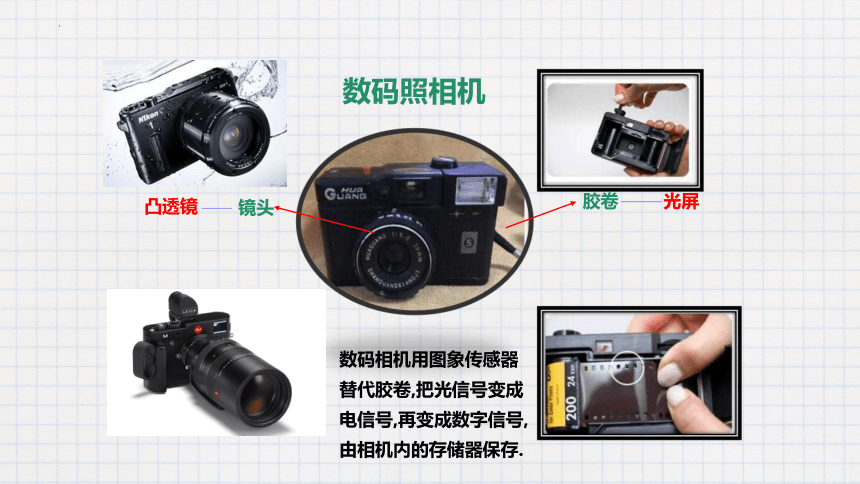

数码相机用图象传感器替代胶卷,把光信号变成电信号,再变成数字信号,由相机内的存储器保存.
凸透镜
光屏
数码照相机

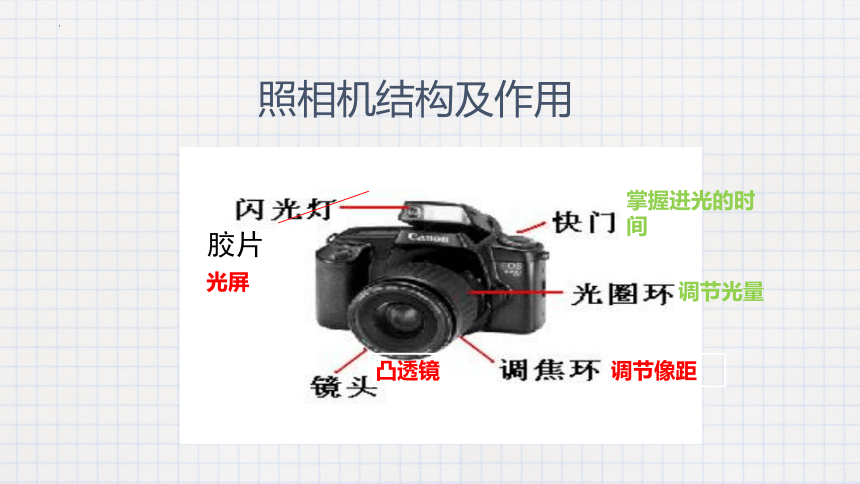

照相机结构及作用
胶片
凸透镜
光屏
调节像距
调节光量
掌握进光的时间

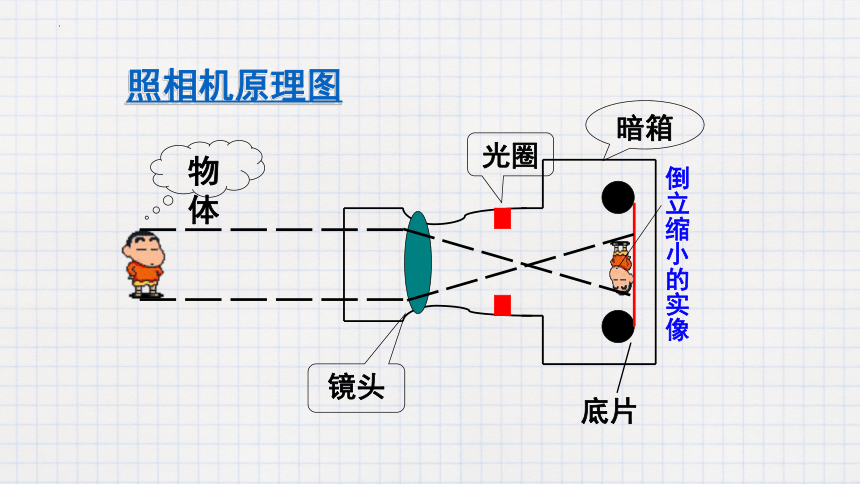

照相机原理图
镜头
光圈
物体
底片
倒立缩小的实像
暗箱
F
F
2F
2F
物距
u>2f
像距
fu>v 时，物体在屏幕上形成一个倒立、缩小的实像
u>2f； f1、成像原理 ：
物体______镜头，同时为了得到清晰的像，
镜头应该______，使镜头与底片的距离远一些。
靠近
往外拉
物近像远像变大 物远像近像变小
若想使底片上的像更大一些（保证 u >2f )，应当如何调节物体到照相机的距离和镜头与底片间的距离？
结论：减小物体到照相机的距离，
同时增大镜头到底片距离（拉伸暗箱）
2.调节：
F
2F
O
F
2F
使像变大的调节方法：
某人照完半身像，想再利用同一个照相机照一张全身像，这时他应该离相机远些还是近些？同时调节调焦环，使胶片远离镜头还是靠近镜头？
结论：人应该远离相机，
同时使胶片靠近镜头。
分析：从拍半身像改为拍全身像，实际上像变小了，此时像距应该缩小，同时增大物距。
例题：
F
F
A
B
A'
B'
1、成像原理 ：
三、放大镜
u < f
正立放大的虚像
2.使用：把凸透镜用作放大镜时，要把物体放在凸透镜的焦点之内。
3.调节：物近像近像变小
照相机
幻灯机
投影仪
放大镜
像的特点：倒立、放大、实像； u＜ v
像的特点：倒立、缩小、实像； u ＞v
像的特点：正立、放大、虚像；物像同侧
小结：
介绍两种折射式望远镜
伽利略式望远镜。物镜为凸透镜，目镜为凹透镜。儿童的玩具望远镜属于此类。
开普勒式望远镜。物镜和目镜都为凸透镜，主要用于天文观测。
望远镜
望远镜类型
伽利略望远镜
牛顿望远镜
哈勃望远镜
望远镜
X射线望远镜拍摄的照片
恒星的诞生 哈勃望远镜摄
恒星的死亡 哈勃望远镜摄
第二次：正立、放大、虚像
望远镜的工作原理
物镜:相当于是一个照相机。
目镜:相当于是一个放大镜。
1.结构：由 __ 和 ___ 组成，他们相当于两个凸透镜。
2.原理：物体距透镜的范围u＞2f成 _____________，这一实像在目镜一焦以内，经目镜成 像。
物镜
目镜
倒立 、缩小、 实像
放大虚像
反光镜。把光线反射到载物玻璃上，让观察对象更亮些
载物台。中间有一个圆孔，可以让反射镜反射的光透过，照亮被观察对象
玻璃片。上面放观察对象
物镜。焦距较小的凸透镜
目镜。焦距较大的凸透镜
显微镜
目镜
物镜
焦距很短
焦距很长
成放大的像
F1
F1
O1
O2
F2
F2
2F1
2F1
物镜
目镜
第一次：倒立、放大、实像
f1u 2< f2（放大镜）
第二次：正立、放大、虚像
显微镜的工作原理
放大倍数 = 物镜 目镜
×
400 = 40 10
×
显微镜
视角:
从眼睛的光心向观察物体的两端所引的两条直线的夹角。
视角
视角的大小不仅与物体的大小有关，还与物体到眼睛的距离有关。
视角的有关知识:
视角越大，对物体的观察越清楚。它在视网膜上所成的像就越大。
近大远小
3.现在市场上出售的”人参酒”在酒瓶中浸着一支人参,你所看到人参应该是:
A.人参的实物 B.等大的像
C.放大的虚像 D.缩小的实像
1.下列不是透镜在生活中的应用的是:
A.照相机 B.放大镜 C.投影仪 D.潜望镜
2.物体通过下列光学器件可以成放大的实象的是: A.照相机 B.投影仪 C.放大镜 D.平面镜
答案:D
答案:B
答案:C
巩固练习
课后总结
通过本节课的学习
你学到了什么？
