3.2-2 电感器和电容器对交变电流的作用
第三章 交变电流
C
S
u

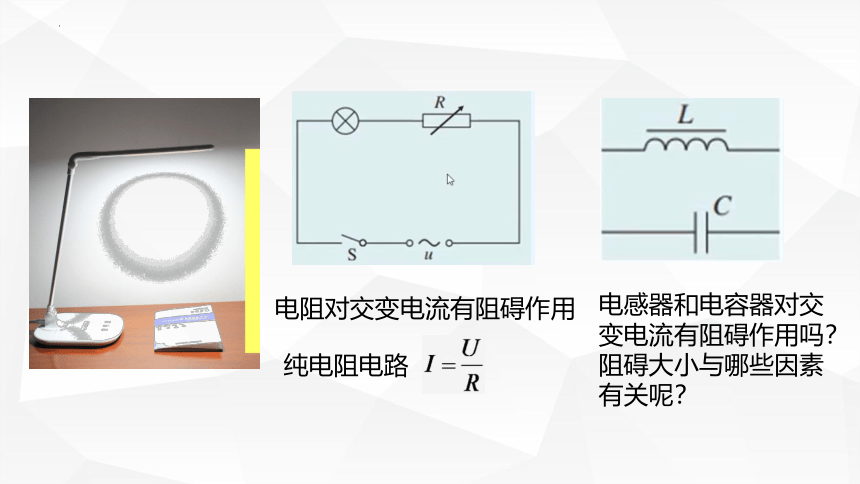

纯电阻电路
电阻对交变电流有阻碍作用
电感器和电容器对交变电流有阻碍作用吗？阻碍大小与哪些因素有关呢？

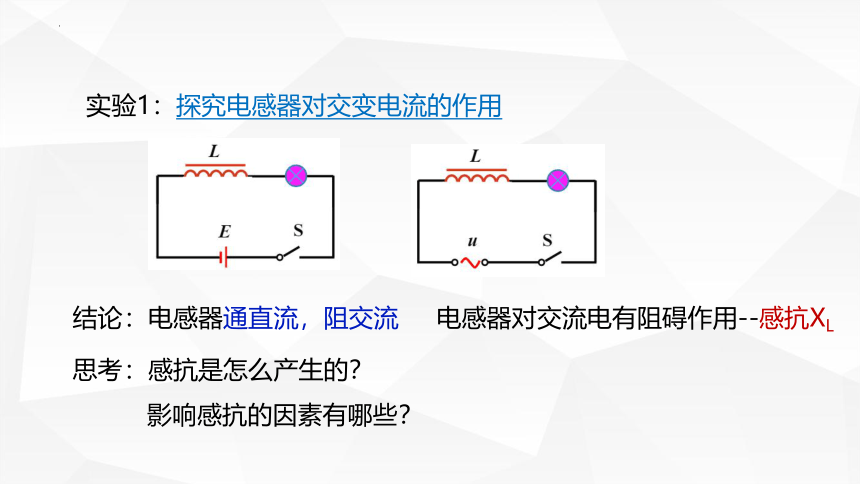

实验1：探究电感器对交变电流的作用
思考：感抗是怎么产生的？
影响感抗的因素有哪些？
结论：电感器通直流，阻交流
电感器对交流电有阻碍作用--感抗XL
一、电感器对交变电流的阻碍作用

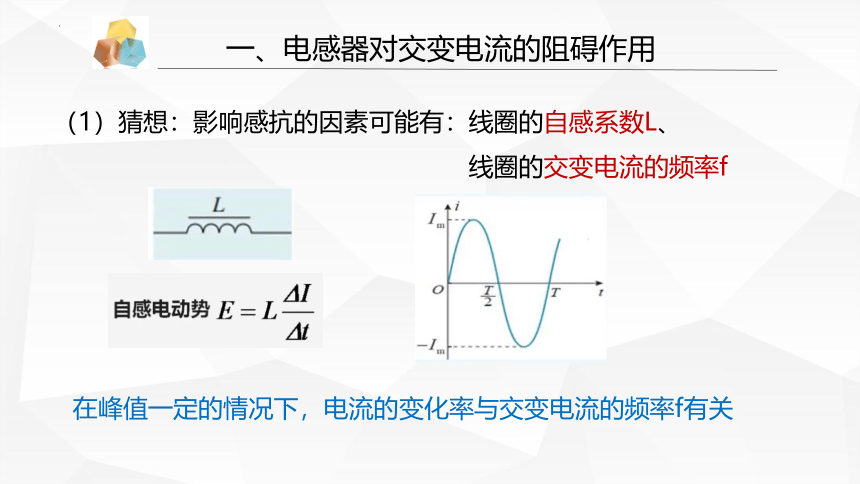

（1）猜想：影响感抗的因素可能有：
线圈的自感系数L、 线圈的交变电流的频率f
在峰值一定的情况下，电流的变化率与交变电流的频率f有关
一、电感器对交变电流的阻碍作用

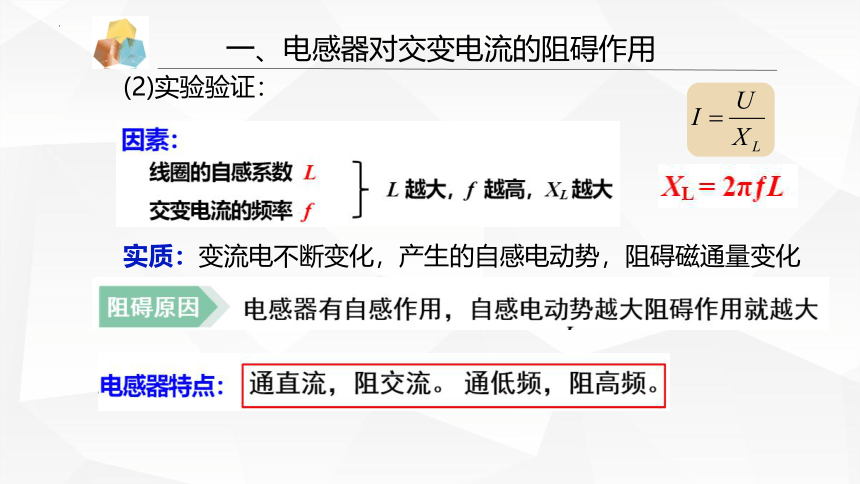

(2)实验验证：
实质：变流电不断变化，产生的自感电动势，阻碍磁通量变化
一、电感器对交变电流的阻碍作用

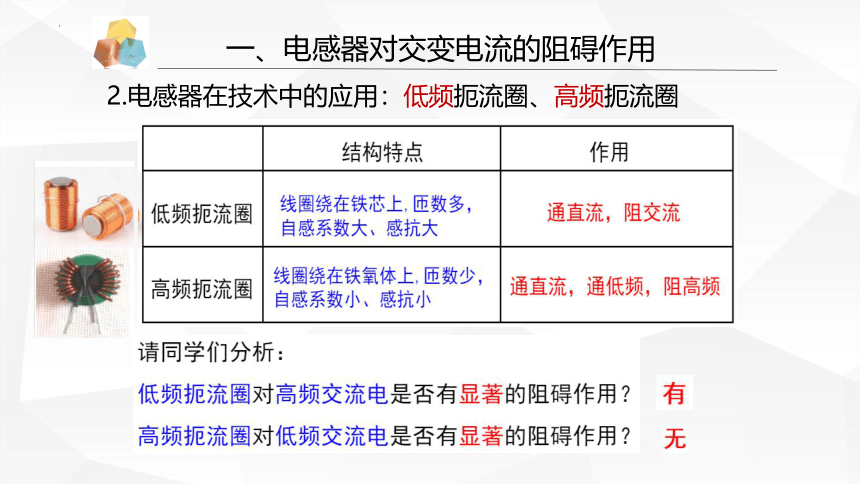

2.电感器在技术中的应用：低频扼流圈、高频扼流圈

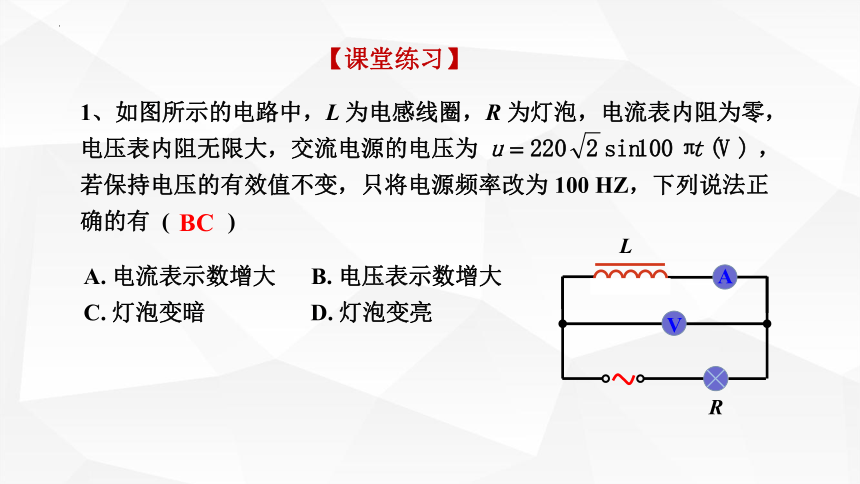

1、如图所示的电路中，L 为电感线圈，R 为灯泡，电流表内阻为零，电压表内阻无限大，交流电源的电压为 ，
若保持电压的有效值不变，只将电源频率改为 100 HZ，下列说法正确的有 ( )
A. 电流表示数增大 B. 电压表示数增大
C. 灯泡变暗 D. 灯泡变亮
BC
L
V
A
R
【课堂练习】
实验3：探究电容器对交变电流的作用
C
S
E
C
S
u
结论：①恒定电不能通过电容器，交变电流能够通过电容器；
电容器对交变电流的作用
C
S
E
C
S
u
②电容器对交变电流有阻碍作用---容抗XC
容抗：电容器对交变电流的阻碍作用。用XC 表示，单位是：Ω。
二、电容器对交变电流的阻碍作用
1.交流电能够通过电容器
C
S
u
在交流电路中，电源加在两极板上电压的大小和正负周期性变化，电容器交替地充电和放电，自由电荷往复运动，与电容器和电源连接的电路中就有了电流，表现为电流“通过”了电容器。
★自由电荷并没有通过电容器两极板间的绝缘介质
实验4：探究影响容抗XC 大小的因素
二、电容器对交变电流的阻碍作用
二、电容器对交变电流的阻碍作用
2.电容器对交流电有阻碍作用
（1）结论：
C
S
u
（2）解释：
电容器的电容 C
交变电流的频率 f
C 越大，f 越高，XC 越小
（3）实质：电容器两极板上积累的电荷对向这个方向定向移动的电荷的反抗作用
(4)特点：
通交流，隔直流。
通高频，阻低频。
作 用
结构特点
隔直电容器
高频旁路电容器
电容器串联在电路中(C大)
电容器并联在电路中(C小)
通交流，隔直流
通高频，阻低频
电路图
3.电容器在技术中的应用
3.电容器在技术中的应用：隔直电容、高频旁路电容
电感器与电容器的配合使用
例题：使用220V交流电源的电气设备和电子仪器，金属外壳与电源之间都有良好的绝缘。但是，有时候用手触摸外壳仍能感受到“漏电”，这是为什么？
分析：与电源相连的机芯和金属外壳可以看作电容器的两个极板，电源中的交变电流能通过这个“电容器”。用手触摸金属外壳，会有较小的电流经人体流入大地。为确保安全，电气设备和电子仪器的金属外壳都应该接地。
2、图中甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“～～～”表示，交流低频成分用“～”表示，直流成分用“－”表示.关于两图中负载电阻R上得到的电流特征是（ ）
A.图甲中R得到的是交流成分
B.图甲中R得到的是直流成分
C.图乙中R得到的是低频成分
D.图乙中R得到的是高频成分
AC
【课堂练习】
