(共20张PPT)
学生实验：探究---凸透镜成像
观察与思考

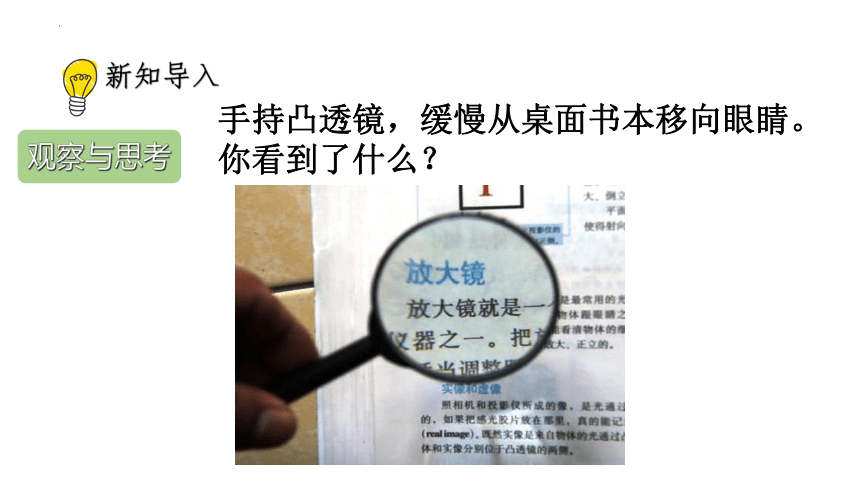

手持凸透镜，缓慢从桌面书本移向眼睛。你看到了什么？
新知导入

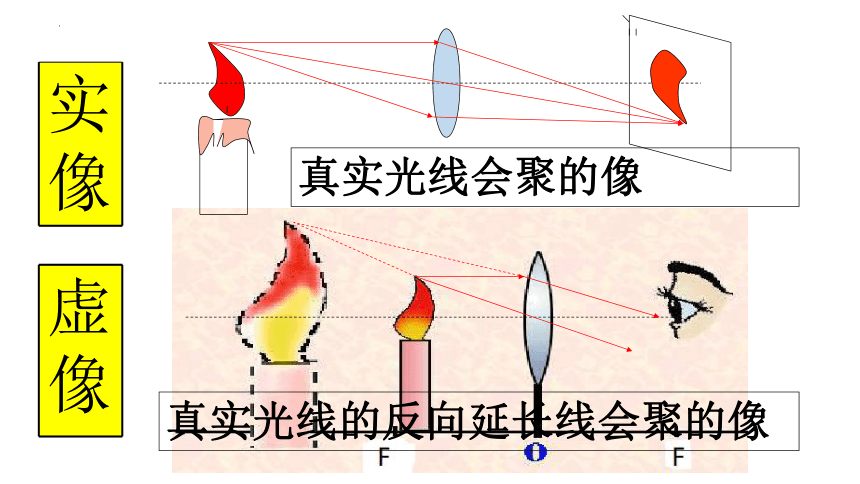

实像
虚像
真实光线会聚的像
真实光线的反向延长线会聚的像

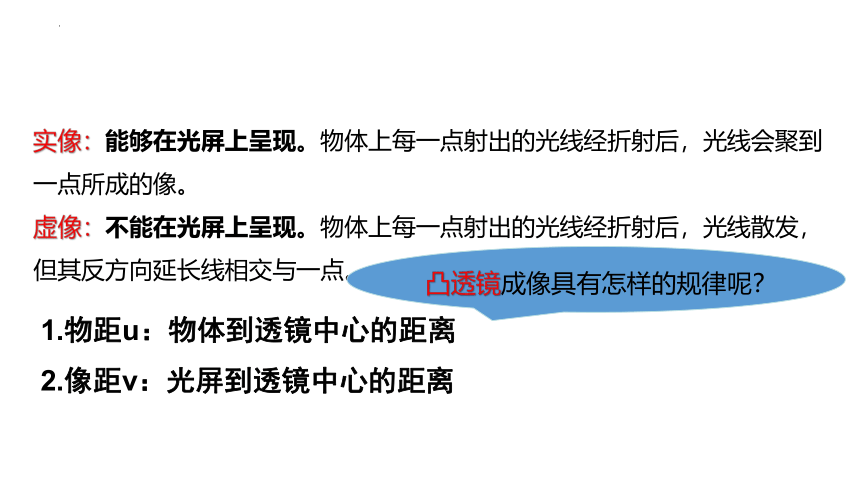

实像：能够在光屏上呈现。物体上每一点射出的光线经折射后，光线会聚到一点所成的像。
虚像：不能在光屏上呈现。物体上每一点射出的光线经折射后，光线散发，但其反方向延长线相交与一点。
2.像距v：光屏到透镜中心的距离
1.物距u：物体到透镜中心的距离
凸透镜成像具有怎样的规律呢？

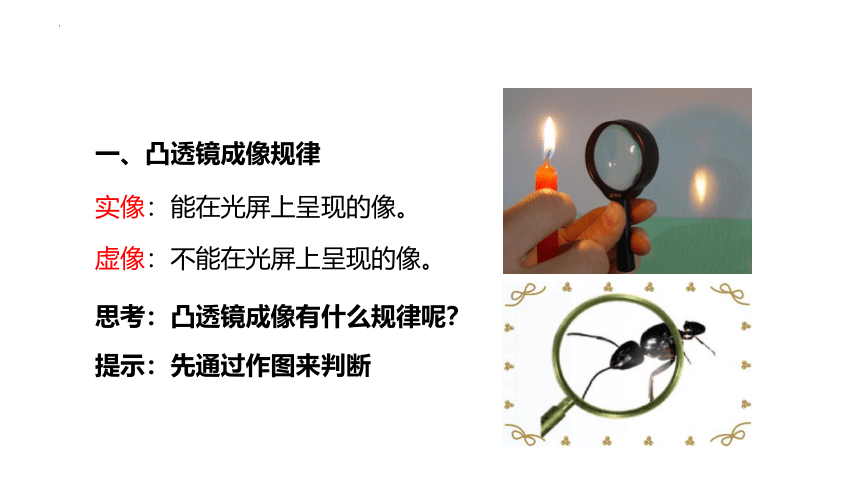

实像：能在光屏上呈现的像。
虚像：不能在光屏上呈现的像。
思考：凸透镜成像有什么规律呢？
提示：先通过作图来判断
一、凸透镜成像规律

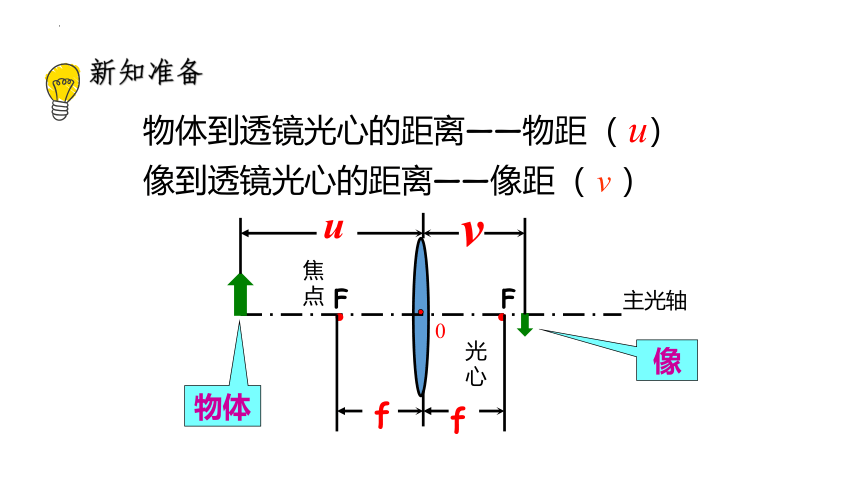

物体到透镜光心的距离——物距（ ）
像到透镜光心的距离——像距（ v ）
F
F
f
f
v
u
u
0
物体
像
焦点
光心
主光轴
新知准备

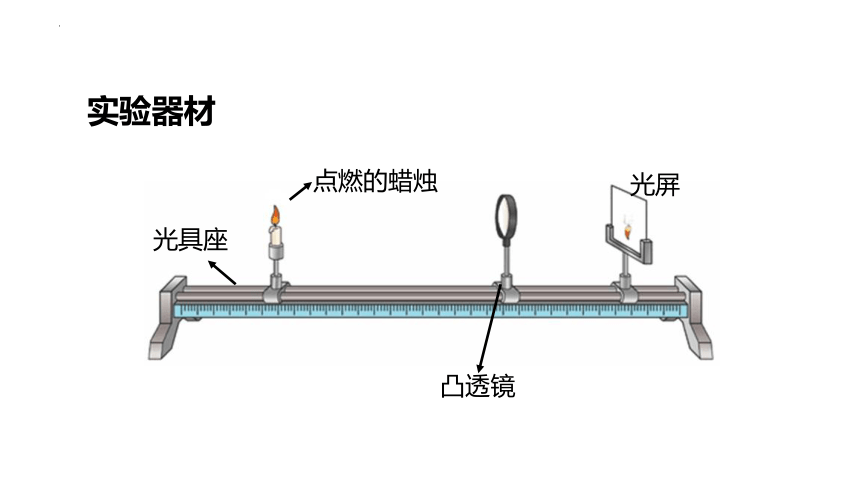

点燃的蜡烛
凸透镜
光屏
光具座
实验器材

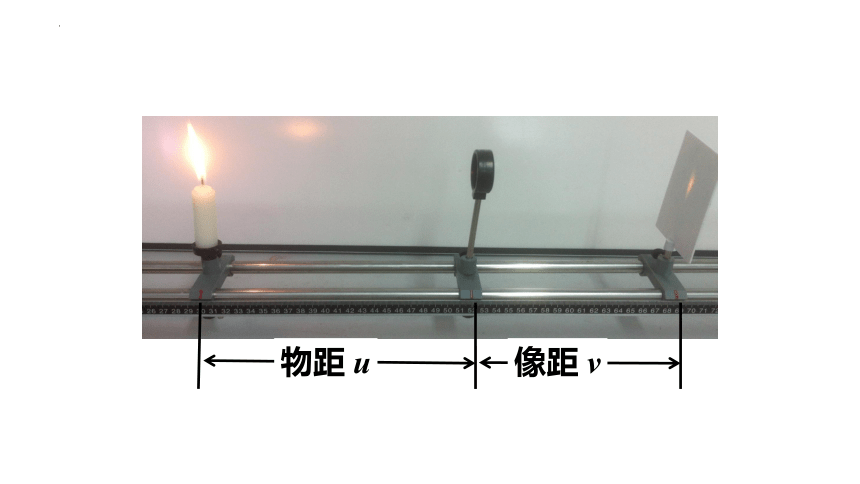

物距 u
像距 v

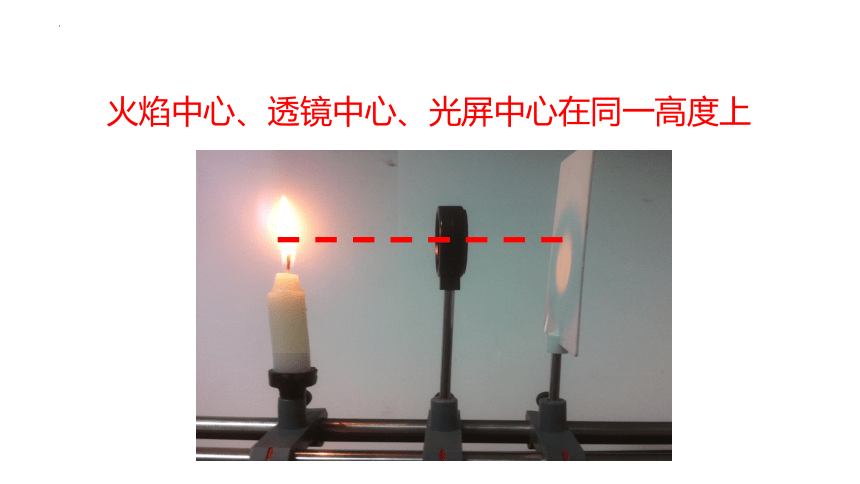

火焰中心、透镜中心、光屏中心在同一高度上
o
F
F
2F
成缩小、倒立的实像
成放大、倒立的实像
成等大、倒立的实像
成放大、正立的的虚像
不成像
现象归纳
凸透镜成像规律：
（1）当u>2f时，成缩小、倒立的实像。
（2）当f（3）当u=2f时，成等大、倒立的实像。
（4）当u（5）当u=f时，不成像。
A′
B′
二、凸透镜成像光路图：
A
B
f
f
2f
2f
1.u>2f,ff
f
2f
2f
2.u=2f,v=2f,等大倒立实像
A′
B′
A
B
f
f
2f
2f
3.f2f,放大倒立实像
f
f
2f
2f
4.u=f,不成像
f
f
2f
2f
5.u像的大小 像的正倒 像的虚实
缩小 倒立 实像
等大 倒立 实像
放大 倒立 实像
放大 正立 虚像
不成像 物距u（cm） 像距v（cm）
u>2f fu=2f v=2f
f2f
uu=f
序号
1
2
3
4
5
1.焦点是什么像的分界点？凸透镜成实像的条件是什么？成虚像的呢？
2.两倍焦距是什么像的分界点？
3.凸透镜成实像时，物和像在透镜的同侧还是异侧？成虚像呢？
4.凸透镜成实像时，若想让像变大些，如何调节？
5.实验时，无论怎样移动光屏，在屏上都得不到烛焰的像，你能分析原
因吗？
思考
6.小明在实验中不小心用手将凸透镜遮住了一半，你认为此时在屏
上的像是一半呢还是完整的？你准备如何验证你的猜想？
7.实验中，蜡烛点了一段时间后，光屏上得不到像了你能想出什么
办法呢？
