伏安法测电阻
用电压表测电压
用电流表测电流
内接法
外接法
为减小误差，多测几组数据，求平均值
——欧姆定律
U
R
I
“同一性”

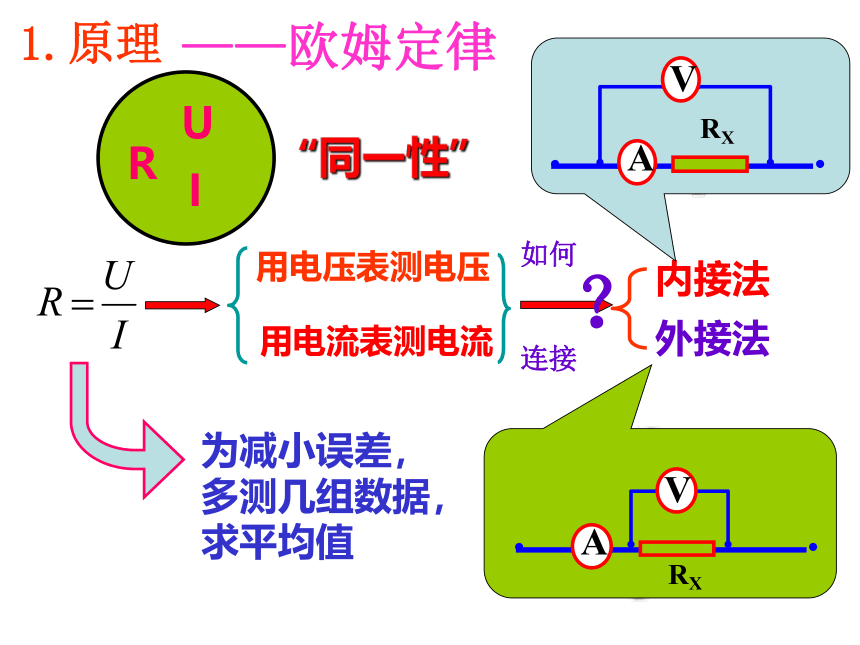

1.原理
RX
V
A
·
·
RX
A
V
·
·
如何
？
连接

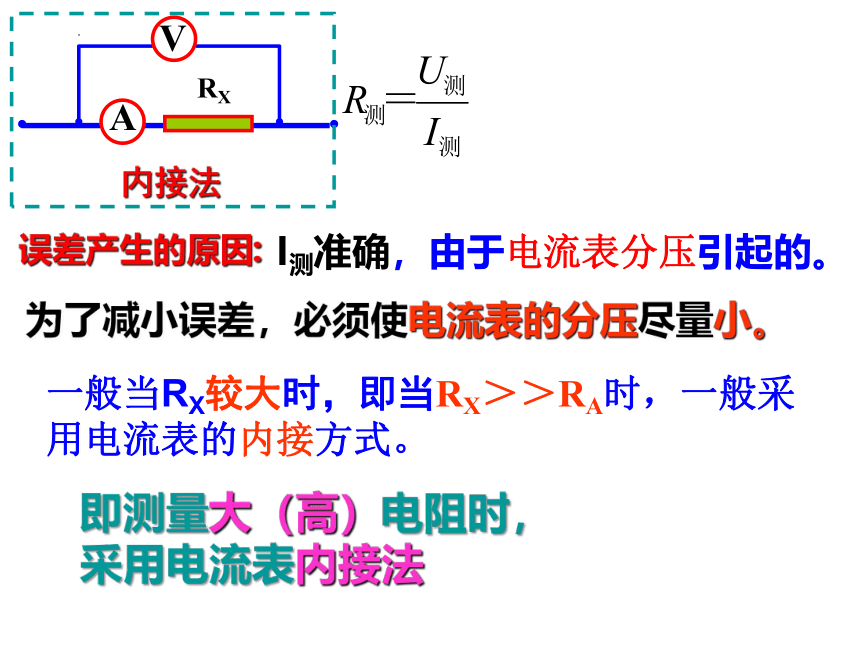

I测准确，由于电流表分压引起的。
误差产生的原因:
内接法
RX
V
A
·
·
一般当RX较大时，即当RX＞＞RA时，一般采用电流表的内接方式。
为了减小误差，必须使电流表的分压尽量小。
即测量大（高）电阻时，采用电流表内接法

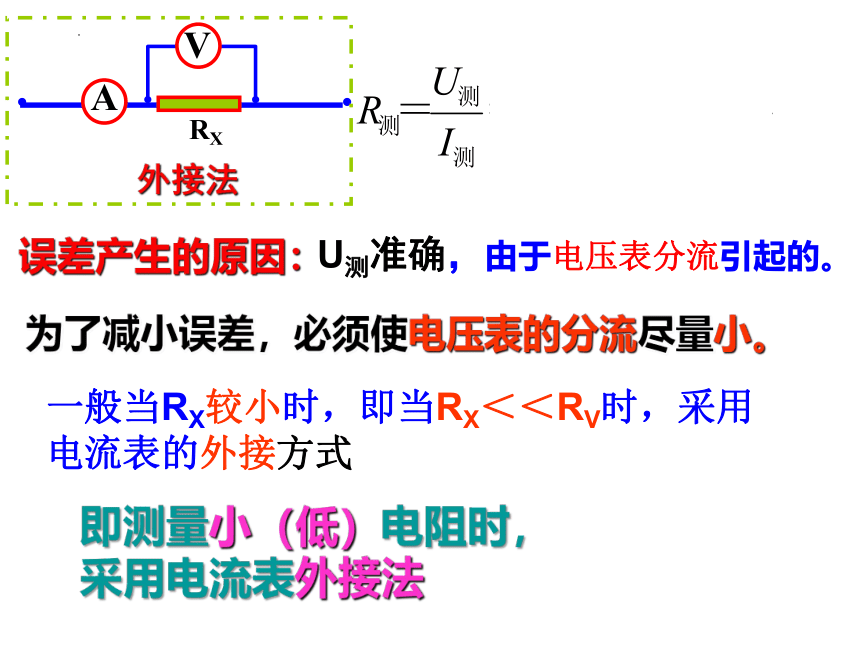

U测准确，由于电压表分流引起的。
误差产生的原因：
RX
A
V
·
·
外接法
一般当RX较小时，即当RX＜＜RV时，采用电流表的外接方式
为了减小误差，必须使电压表的分流尽量小。
即测量小（低）电阻时，采用电流表外接法

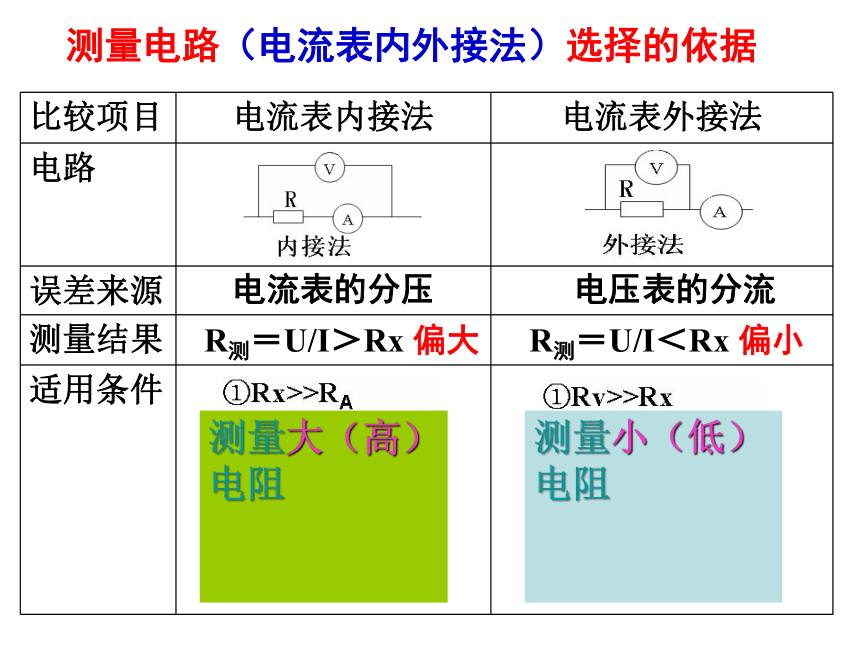

比较项目 电流表内接法 电流表外接法
电路
误差来源
测量结果
适用条件
测量电路（电流表内外接法）选择的依据
R测＝U/I＞Rx 偏大
R测＝U/I＜Rx 偏小
电流表的分压
电压表的分流
测量大（高）电阻
测量小（低）电阻
滑动
变阻器
限流式
分压式

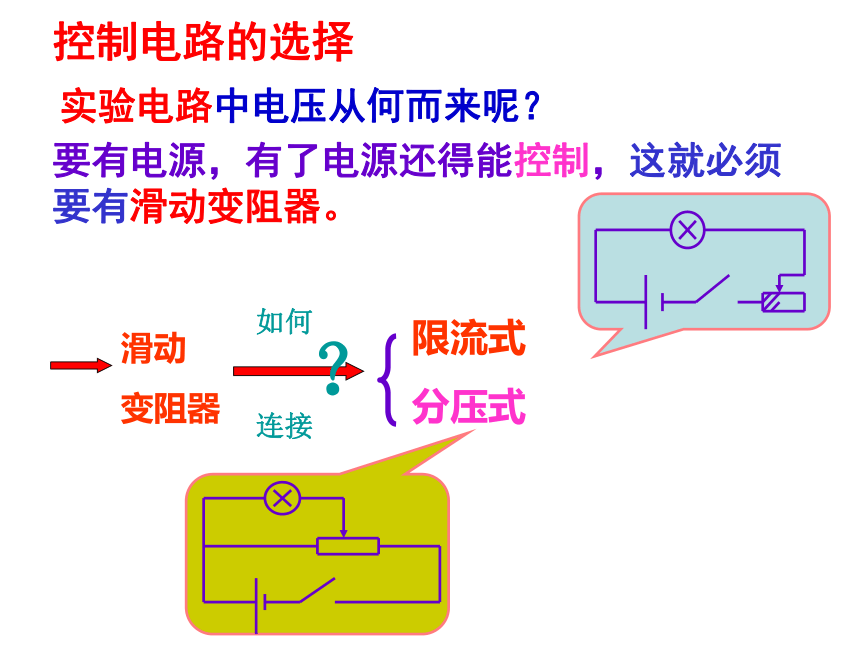

控制电路的选择
实验电路中电压从何而来呢？
要有电源，有了电源还得能控制，这就必须要有滑动变阻器。
如何
？
连接
滑动变阻器的两种接法
1、限流式：
2、分压式：
A
V
RX
RL
A
V
RL
RX
优点：电路简单，省电
不足：电压不能从零开始
优点：电压能从零开始
不足：电路复杂，费电
滑动变阻器电路
R0
R
V
①、限流电路
负载电阻两端的电压变化范围为：
R0
R
当R<R0
R
电源两端电压为E
A
R0
R
滑动变阻器电路
R0
R
②、分压式电路
负载电阻两端的电压变化范围为：
R0
R
常适用于R0<R0
R
V
A
电源两端电压为E
选择方法
① 限流接法
② 分压接法：
（ 通常情况 ）
电流、电压能达到要求的调节范围；
不超过测量仪表的量程，
不超过各元件允许的最大电流。
（三种特殊条件）
a 、要求某部分电路的电压或电流从零开始连续可调。
b、采用限流接法时无论怎样调节滑动变阻器，电路中 的电流（电压）都会超过电表量程或元件允许的最大电流。
c、用电器电阻远大于滑动变阻器电阻，有利于测量获得
多组数据。
比较项目 限流式接法 分压式接法
电路
电压调节的范围
电流调节的范围
电能损耗
电路连接
控制电路（滑动变阻器的接法）的选择：
EIR
电源负担轻
E（IR+Iap）
电源负担重
简便
复杂
实验电路：
限流器电路，安培表内接法
RX
A
V
·
·
限流器电路，安培表外接法
RX
A
V
分压器电路，安培表内接法
分压器电路，安培表外接法
RX
A
V
RX
V
A
电流表和电压表读数方法
量程为0.6A的电流表，最小分格为0.02A，指针偏转不够一个分格的部分用半格估读法，读数为两位小数。如图，电流表读数为0.15A.
0
0.2
0.4
A
0.6
0.30A
0.52A
量程为3A的电流表，最小分格为0.1A，指针偏转不够一个分格的部分用1/10格估读法，读数为两位小数。如图，电流表读数为0.74A.
0
1
2
A
3
1.40A
2.48A
量程为3V的电压表，最小分格为0.1V，指针偏转不够一个分格的部分用1/10格估读法，读数为两位小数。如图，电压表读数为2.38V.
0
1
2
V
3
0.60V
1.12V
量程为15V的电压表，最小分格为0.5V，指针偏转不够一个分格的部分用1/5格估读法，读数为一位小数。如图，电压表读数为11.7V.
0
5
10
V
15
2.5V
6.2V
② 试触法
B.选择方法：将电压表分别接a、b两点
结论：两次接触，那个仪表示数变化明显 ,
则选择测量该示数准确的连接方法
A.条件：未给出RX的估计阻值
RX
V
A
·
·
P
a
b
　　如果电流表示数有显著变化，说明电压表的分流作用较强，应选用电流表的内接法．P 应接在b 处
　　如果电压表示数有显著变化，说明电流表的分压作用很强，应选用电流表的外接法．P 应接在a 处。　
