伏安法实验专题
这个实验电路图能够进行哪些电学实验？
1、探究电流跟电压关系
2、探究电流跟电阻关系
3、测量未知电阻的阻值
伏安法
电 压U / V 1 2 3
电 流I / A
U/V
I/A
O
电阻不变时，电流跟电压成正比。

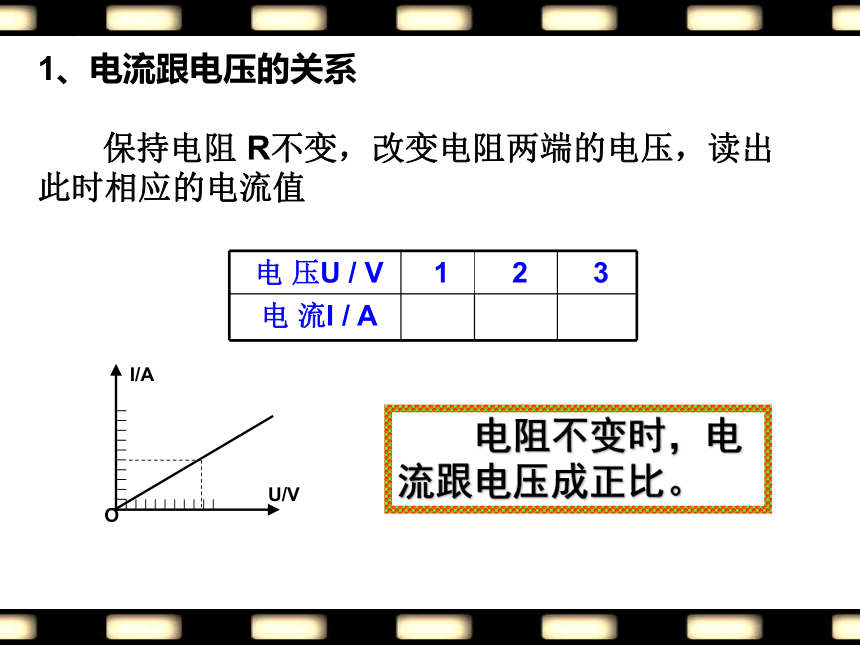

1、电流跟电压的关系
保持电阻 R不变，改变电阻两端的电压，读出此时相应的电流值

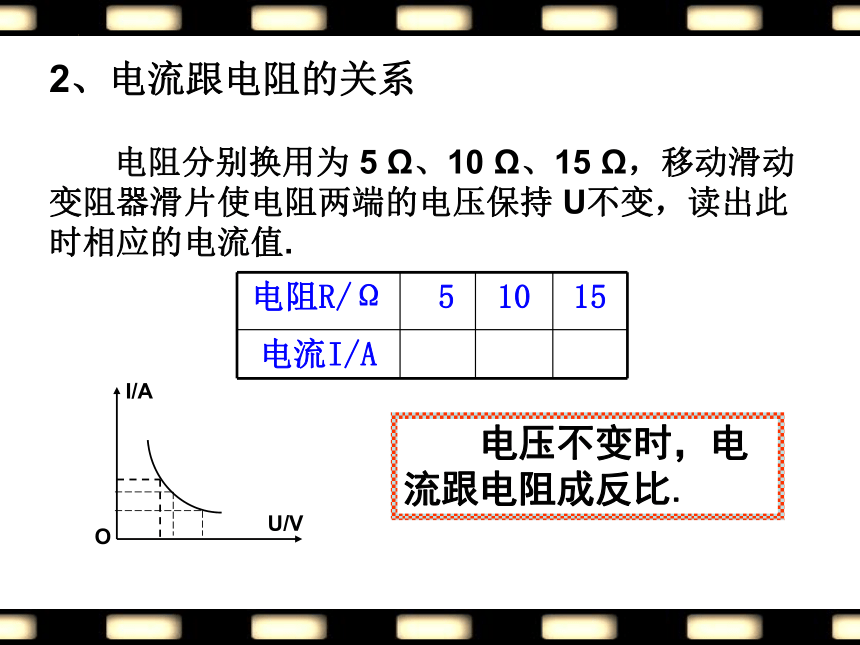

2、电流跟电阻的关系
电阻分别换用为 5 Ω、10 Ω、15 Ω，移动滑动变阻器滑片使电阻两端的电压保持 U不变，读出此时相应的电流值.
电阻R/Ω 5 10 15
电流I/A
O
I/A
U/V
电压不变时，电流跟电阻成反比.

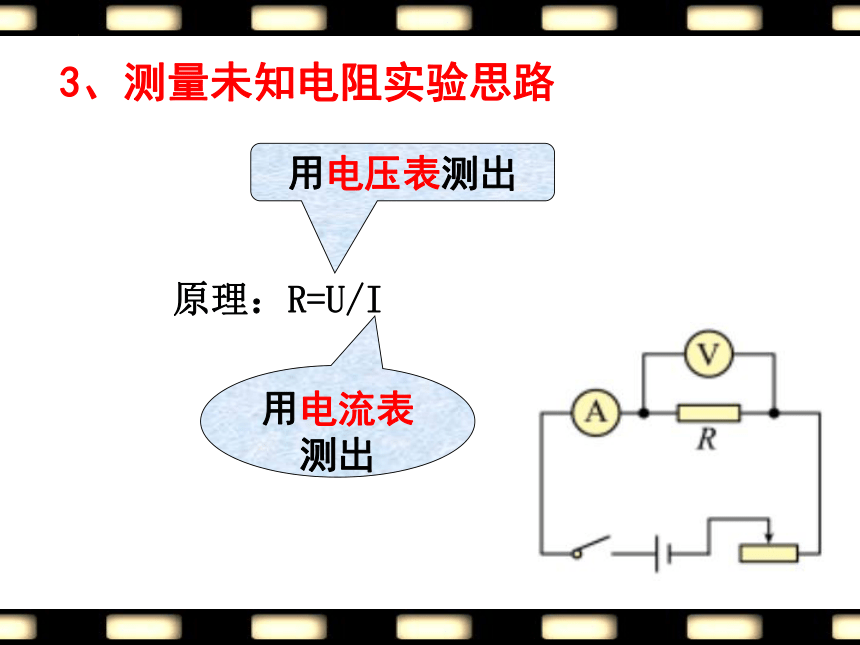

3、测量未知电阻实验思路
用电压表测出
用电流表测出
原理：R=U/I

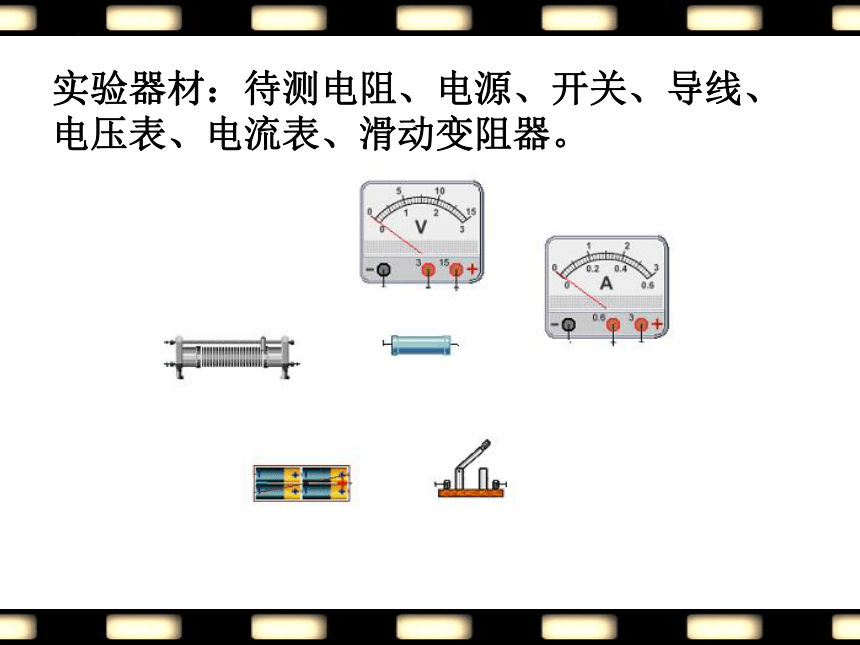

实验器材：待测电阻、电源、开关、导线、
电压表、电流表、滑动变阻器。

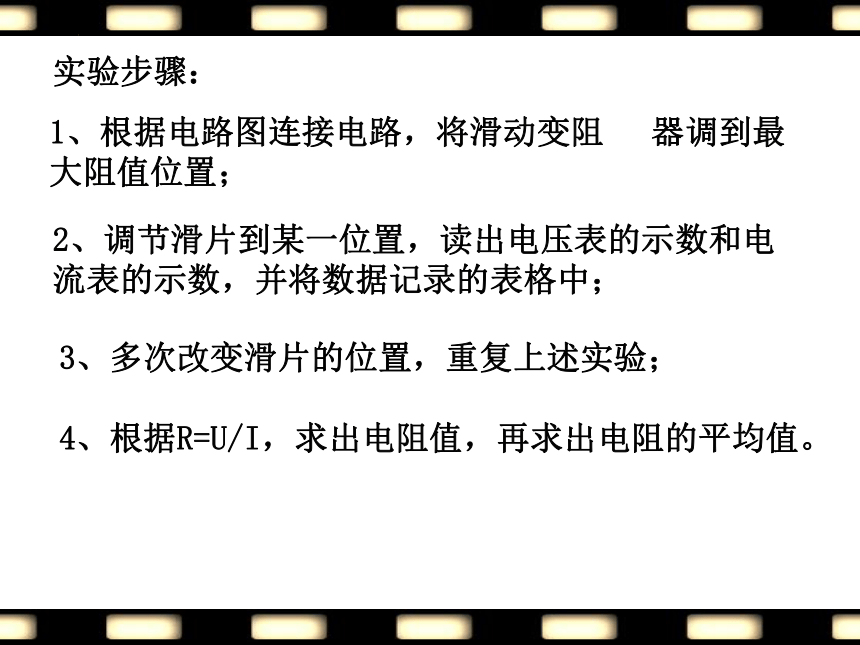

实验步骤：
1、根据电路图连接电路，将滑动变阻 器调到最大阻值位置；
2、调节滑片到某一位置，读出电压表的示数和电流表的示数，并将数据记录的表格中；
3、多次改变滑片的位置，重复上述实验；
4、根据R=U/I，求出电阻值，再求出电阻的平均值。
记录表格：
电压 U/V 电流 I/A 电阻 R/Ω 电阻平均值/Ω
第一次
第二次
第三次
电阻的计算:R=
R1+R2+R3
3
测量三组数据的目的：取平均值减小误差。
将电阻R换成小灯泡，此电路图还可以进行什么实验？
测量小灯泡的电阻、电功率
测量小灯泡的电阻时，不能取平均值作为小灯泡的电阻，这是因为灯丝的电阻随温度的升高而增大。
电路故障归纳：如图所示，电路
连接正确，闭合开关后：
（1）若发现无论怎样调动滑动变阻器，
小灯泡都不亮，且电压表有示数、电流
表无示数，造成这种故障的原因是小灯
泡断路。（2）若发现无论怎样调动滑动变阻器，小灯泡都不亮，且电压表无示数、电流表有示数，造成这种故障的原因是小灯泡短路。（3）若发现无论怎样调动滑动变阻器，小灯泡一直很亮，且电压表和电流表示数不发生变化，造成这种故障的原因是滑动变阻器短路。（4）若发现无论怎样调动滑动变阻器，小灯泡都不亮，且电压表无示数、电流表无示数，造成这种故障的原因是滑动变阻器（或电流表或开关）断路。
1、小明测量某电阻R的阻值时，已连接如图1所示的电路：（1）同桌又补了一根导线，使电路完整，请你在图1中画出这根导线；
（2）闭合开关前，应将滑动变阻器的滑片滑到 端（请选“A”或“B”）；
（3）小明正确操作测得数据如下，电流表第3次示数如图2，其电流为＿＿＿＿A，；
（4）最终测得的电阻阻值为 Ω（计算结果保留一位小数）。（5）实验进行了多次测量，其目的是＿＿＿＿＿＿＿＿。
2、在“测量小灯泡电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V。
甲 乙
（1）实验前检查器材时，发现电压表的指针指在了零刻线的左侧，接下来的操作是：＿＿＿＿＿。（2）如图甲，实验电路还未连接完整，请用笔画线代替导线在图中将实验电路连接完整，要求滑动变阻器滑片向右移动时，灯泡变暗。（3）在一次实验中，为使小灯泡正常发光，应调节滑动变阻器的滑片使电压表的示数为＿＿＿＿V，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻为＿＿＿＿Ω。
（4）若使小灯泡两端电压逐次降低，应将滑动变阻器的滑片向＿＿＿＿端移动。分别测出了几组小灯泡的电压和电流值。从数据中发现，发现每次测得的电阻值都不相同．你认为产生这种现象的原因是＿＿＿＿＿＿＿＿＿＿＿＿。（5）小亮连接好电路，并按正确的顺序操作，但闭合开关后小灯泡不亮，聪明的小亮猜想：A.可能小灯泡短路 B.可能电流表断路 C.可能是灯丝断了 D.可能滑动变阻器断路
小亮根据图中的电流表和电压表是否有示数来验证自己的猜想，请你帮小亮填好下表中的空格。
3、在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：
（1）小刚按照电路图连接电路，
在连完最后一根导线后就发现两
个表的指针发生偏转，并且指针
总在晃动，造成上述现象的原因
分别是_____________________、
__________________。（2）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向_______移动，使_________________，并记下电流值；再改接20Ω的电阻，重复上述实验。（3）此实验得到的结论是___________________________。
4、下面是小丽“测量小灯泡额定功率”的实验，其中灯泡的额定电压为3.8V，电源电压未知。
甲 乙 丙
（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大。（2）实验中的某时一刻，电压表示数如图乙所示，为了测量灯泡的额定功率，应将滑动变阻器的滑片向 （左/右）端滑动。灯泡正常发光时电流表的示数如图丙为 A，则灯泡的额定功率为 W。
你认为小丽这样处理数据的方法是：＿＿＿＿（选填“合理”或“不合理”）．
（3）实验时小丽发现自己无法准确判断电压表指针是否指向3.8V，于是她做了3次实验，每次实验都认为电压表示数最接近3.8V．相关实验记录及数据处理如表，你认为小丽这样处理数据的方法是＿＿＿＿（合理/不合理）的．
你认为小丽这样处理数据的方法是：＿＿＿＿（选填“合理”或“不合理”）．
实验 序号 电流表 示数/A 测得灯泡的 额定功率/W 测得灯泡额定功率
的实际值/W
1 0.30 1.140 P额=（1.140+1.102+1.178）÷3=1.140
2 0.29 1.102
3 0.31 1.178
