(共28张PPT)
第九章 压强
9.4 流体压强与流速的关系
(人教版)
1
★课堂引入
思考
人类起飞的历程
第九章 压强
9.4 流体压强与流速的关系
2
★课堂活动

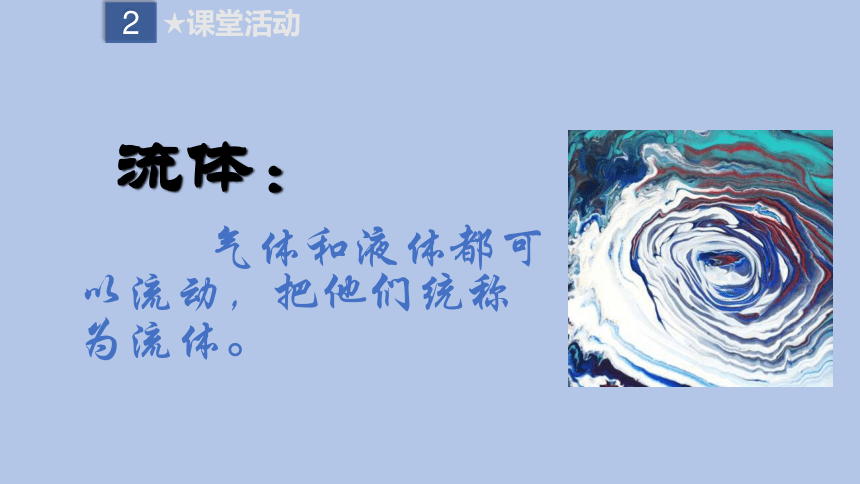

流体：
气体和液体都可以流动，把他们统称为流体。
2
★课堂活动
一、探究：流体压强与流速的关系
流体压强与流速有什么关系？
让我们一起探究吧！
思考
2
★课堂活动
一、探究：流体压强与流速的关系

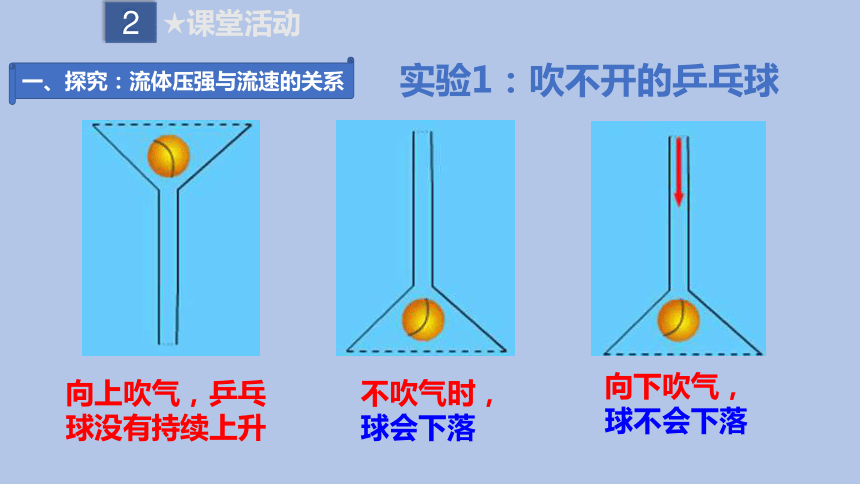

向上吹气，乒乓球没有持续上升
不吹气时，球会下落
向下吹气，球不会下落
实验1：吹不开的乒乓球
2
★课堂活动
一、探究：流体压强与流速的关系

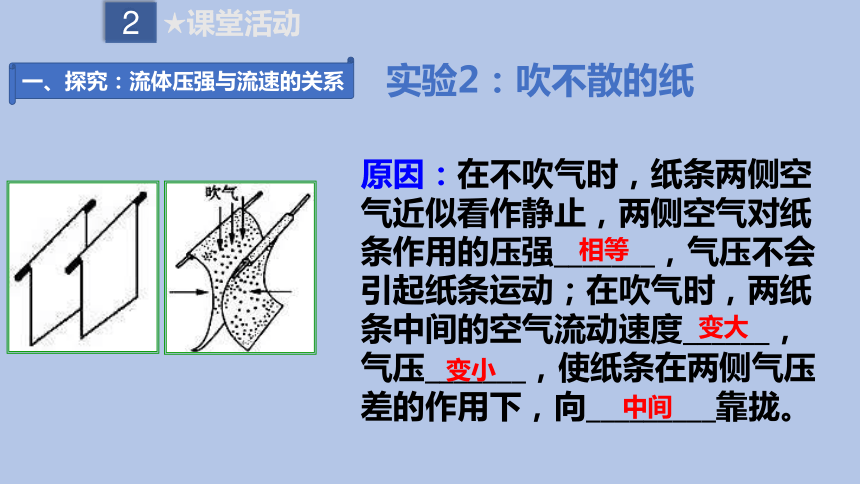

实验2：吹不散的纸
原因：在不吹气时，纸条两侧空气近似看作静止，两侧空气对纸条作用的压强_______，气压不会引起纸条运动；在吹气时，两纸条中间的空气流动速度______，气压_______，使纸条在两侧气压差的作用下，向_________靠拢。
变大
变小
中间
相等
2
★课堂活动
一、探究：流体压强与流速的关系

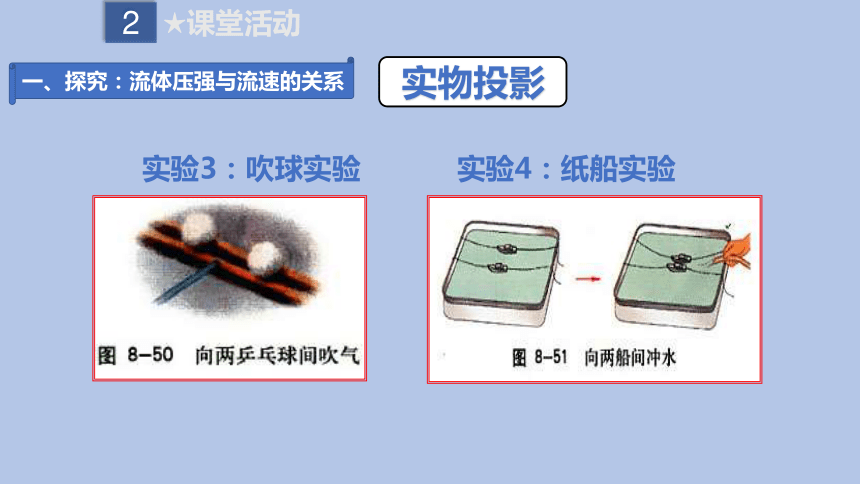

实验3：吹球实验
实验4：纸船实验
实物投影
2
★课堂活动
一、探究：流体压强与流速的关系

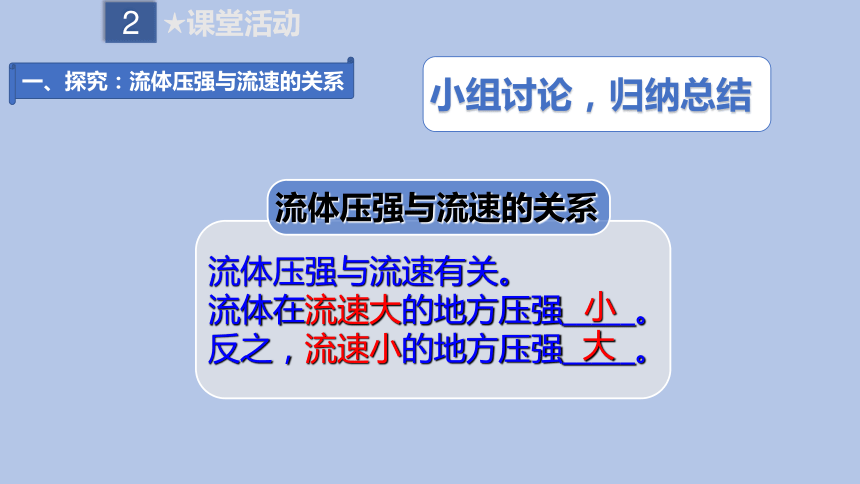

流体压强与流速的关系
流体压强与流速有关。
流体在流速大的地方压强_____。
反之，流速小的地方压强_____。
小
大
小组讨论，归纳总结
2
★课堂活动
一、探究：流体压强与流速的关系
释疑解惑
2
★课堂活动
一、探究：流体压强与流速的关系
利用流体压强与流速的关系，我们可以解释很多神奇的实验
硬币跳高
2
★课堂活动
一、探究：流体压强与流速的关系
自制简易喷雾器
2
★课堂活动
二、飞机的升力
机翼的形状：上凸下平
为什么飞机能像鸟儿一样遨游天空？
2
★课堂活动
二、飞机的升力
2
★课堂活动
二、飞机的升力
结论：气流在机翼上下表面由于流速不同产生压力差，这就是向上的升力。
2
★课堂活动
气流偏导器（扰流板）
p大
v小
p小
v大
活学活用
典型例题 1
3
★典例分析
典型例题 2
分析2：如图从A处流入的液体途经三个横截面积不同的容器后，从B处流出，试分析a、b、c 三处液体流速关系和压强关系_______________、________________。
vaPa>Pb>Pc
活学活用
4
★课堂小结
小结
1、流体压强与流体流速有关，流体在流速大的地方压强小；在流速小的地方压强大。
2、飞机靠升力飞上天。
5
★练习巩固
火车开动时，靠近火车的地方气体_______，压强___，离站台远的地方气体_______，压强___，强大的气流会________________。
社会
技术
科学
流速大
小
流速小
大
使人靠近火车
5
★练习巩固
p小
v大
社会
技术
科学
台风来临时，屋顶上空气流速____，压强____，屋内压强______屋外压强，屋顶被掀翻了。
大
小
大于
草原犬鼠洞穴的空调系统
社会
技术
科学
吹过平坦表面的风运动速度小，压强大
吹过隆起表面的风流速大，压强小
A
B
A
B
5
★练习巩固
p小
v大
社会
技术
科学
5
★练习巩固
气泵
喷壶
油漆喷枪
气泵打气
原理
p小
v大
社会
技术
科学
5
★练习巩固
水翼
p小
v大
水翼船
船体
社会
技术
科学
5
★练习巩固
少女长发被火车气流卷住，不幸丧命火车轮下
2005年01月26日下午3时许，在老成仁路琉璃场红砖桥附近的铁路桥道口，一名18岁的女孩在火车急驶而来时，为躲避火车，便坐在距离铁轨很近的石坎上，并低头捂住耳朵，谁知强大的气流将女孩的长发卷起，将其拖入车底，不幸当场死亡。
一个不该发生的惨剧
5
★练习巩固
　　1912年秋天，“奥林匹克”号正在大海上航行，在距离这艘当时世界上最大远洋轮船的100米处，一艘比它小得多的铁甲巡洋舰“豪克”号正在向前疾驶，彼此靠得较拢，平行着驶向前方。忽然，正在疾驶中的“豪克”号好像被大船吸引似地，一点也不服从舵手的操纵，竟一头向“奥林匹克”号闯去。“豪克”号的船头撞在“奥林匹克”号的船舷上，撞出个大洞，酿成一件重大海难事故。
5
★练习巩固
海军舰艇编队
5
★练习巩固
上旋球和下旋球
v小
v大
p大
p小
社会
技术
科学
思维扩展
5
★练习巩固
