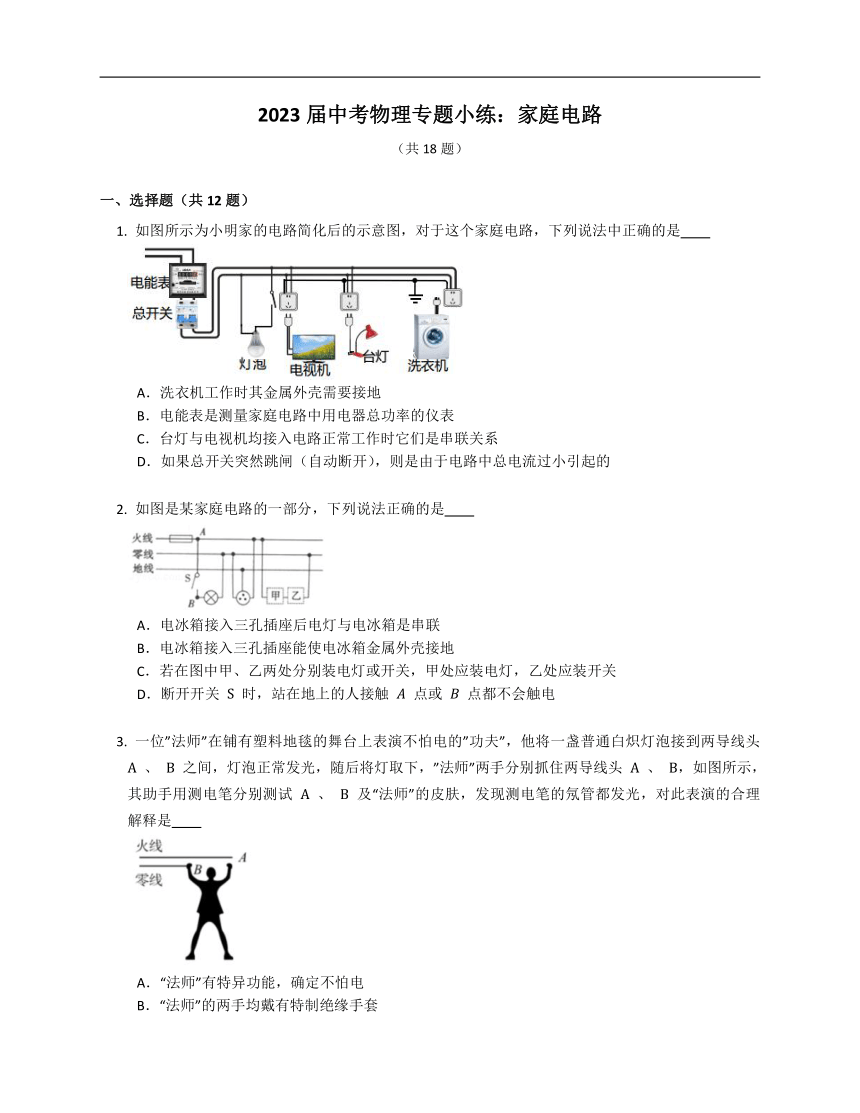

2023届中考物理专题小练：家庭电路
（共18题）
一、选择题（共12题）
如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是
A．洗衣机工作时其金属外壳需要接地
B．电能表是测量家庭电路中用电器总功率的仪表
C．台灯与电视机均接入电路正常工作时它们是串联关系
D．如果总开关突然跳闸（自动断开），则是由于电路中总电流过小引起的
如图是某家庭电路的一部分，下列说法正确的是
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关 时，站在地上的人接触 点或 点都不会触电
一位”法师”在铺有塑料地毯的舞台上表演不怕电的”功夫”，他将一盏普通白炽灯泡接到两导线头 、 之间，灯泡正常发光，随后将灯取下，”法师”两手分别抓住两导线头 、 ，如图所示，其助手用测电笔分别测试 、 及“法师”的皮肤，发现测电笔的氖管都发光，对此表演的合理解释是
A．“法师”有特异功能，确定不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了

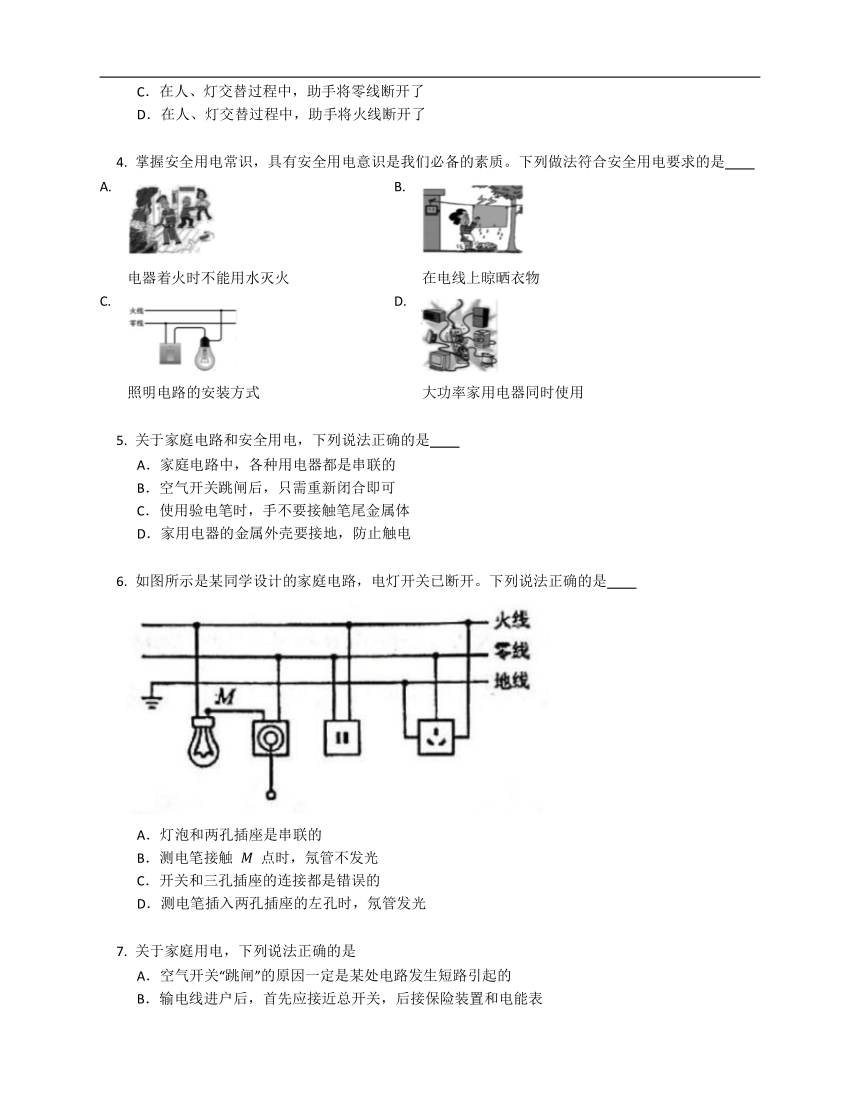

D．在人、灯交替过程中，助手将火线断开了
掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是
A. 电器着火时不能用水灭火 B. 在电线上晾晒衣物
C. 照明电路的安装方式 D. 大功率家用电器同时使用
关于家庭电路和安全用电，下列说法正确的是
A．家庭电路中，各种用电器都是串联的
B．空气开关跳闸后，只需重新闭合即可
C．使用验电笔时，手不要接触笔尾金属体
D．家用电器的金属外壳要接地，防止触电
如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是
A．灯泡和两孔插座是串联的
B．测电笔接触 点时，氖管不发光
C．开关和三孔插座的连接都是错误的
D．测电笔插入两孔插座的左孔时，氖管发光
关于家庭用电，下列说法正确的是
A．空气开关“跳闸”的原因一定是某处电路发生短路引起的
B．输电线进户后，首先应接近总开关，后接保险装置和电能表
C．使用测电笔时，一只手应要碰到笔尖金属体
D．使用三脚插头是为防止接触带电的金属外壳而发生触电事故
下列图中符合安全用电原则的是
A. 电水壶接三孔插座 B. 湿手拔插头
C. 使用地缘皮破损的导线 D. 开关接零线
下列做法符合安全用电规范的是
A．控制灯泡的开关接在零线上
B．使用测电笔时，手要接触金属体笔尾
C．在高压输电线附近放风筝
D．使用空调时，必须使用两孔插座
如图所示，小金将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光﹒若电路中只有一处故障，则
A．插座的接地线断路
B．电路的 、 间导线断路
C．电路的 、 间导线断路
D．电热水壶所在电路的 、 间断路
为了安全用电，在家庭电路设计安装中使用漏电保护器。漏电保护器是在用电器发生漏电或人体触电时实施保护的装置。家庭电路漏电时，通过火线或零线的电流不相等（如图中虚线框内 、 两点电流不相等），漏电保护器中有一特殊装置（在图中虚线框内未画出）检测到该差异后，会自动切断电源，起保护作用。下图是模拟漏电的实验电路，由一只开关 和电阻 组成，闭合开关 能模拟漏电情形的连接电路是
A． B．
C． D．
在如图所示的几个家庭电路中，开关 和电灯 的接线正确的是
A． B．
C． D．
二、填空题（共3题）
为安全用电，家庭电路中的空气开关应装在 线上；空气开关“跳闸”后，受它控制的电路处于 （选填“短路”“断路”或“通路”）状态；验电笔 （选填“能”或“不能”）区分零线与接地线。
如图所示，电冰箱的金属外壳接地后，即使出现漏电现象人也没有触电的感觉，这是因为接地的导线与站在地面上的人是 联的，由人体电阻远远大于导线电阻，所以通过人体的电流非常 ，为防止漏电带来触电事故的发生，家庭电路中应安装 （选填“空气断路器”或“漏电保护断路器”）。
如图所示是我们常见的家庭电路。请你模仿样例格式，写出图中涉及的电学知识或规律（温馨提示：至少写出三条，不能与样例相同）
样例：电灯与插座并联。
① ；
② ；
③ 。
三、综合应用题（共3题）
如图所示是小宇家的照明电路的部分电路图。
(1) 该电路中接错的元件是： 。（填写元件符号名称）
(2) 一天，小宇发现灯 不亮了，而灯泡没坏。于是他闭合开关 ，用试电笔分别测试 、 、 、 、 、 各点，发现测试 、 、 三点时试电笔氖管发光，而测试 、 、 点时不发光。这说明 两点间发生了 ，于是他很快修好了该电路。
(3) 星期六晚上，小宇正在家里看电视，突然电灯、电视机都停止工作，聪明的小宇立刻用试电笔进行测试，他测出家里的插座的两个孔都能使氖管发光，小宇感到很纳闷。请你帮他分析一下，其原因可能是 。
电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利。
(1) 如图所示为某商场的电动扶梯，其电动机的额定电压与工厂用的动力电路的电压相同，该电压为 （填“”或“”），人在该电压下发生的触电事故一般为 （填“接触”或“电弧”）触电。该电动机工作时外壳 （填“必须”或“不必”）接地。
(2) 若该商场每层楼的高度为 ，电动扶梯与水平面的夹角为 ，电动扶梯上行时运行速度为 ，则乘客站立在电动扶梯上从一楼到二楼所需要的时间为 。按照电动扶梯安全规定，随电动扶梯一起上行的扶手的速度可以略 （填“大于”或“小于”）。若该电动扶梯上最多可同时站立 人，每个人的质量按 计算，则该电动扶梯应选择额定功率为 （填“”“”或“”） 的电动机。
触电会造成人员的伤亡，在电路中安装漏电保护器，可有效保护人身安全。某型号家用漏电保护器的工作原理是：将其安装在进户线上（如图甲），若检测到火线和零线之间电流差达到或超过 时，即刻切断电路。
(1) 漏电保护器 （选填“能”或“不能”）代替家中如图乙所示的断路器。
(2) 若发生如图丙的触电事故，漏电保护器能即刻触发切断电路，以保护人身安全。这种类型的触电属于 （选填“高压”或“低压”）触电。
(3) 若有一人触电，电阻约 ，计算说明该型号的漏电保护器能否起保护作用？
答案
一、选择题（共12题）
1. 【答案】A
2. 【答案】B
【解析】A、由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故错误；
B 、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故正确；
C 、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故错误；
D、断开开关 时，站在地上的人接触 点是会触电的，故错误。
3. 【答案】C
【解析】试电笔是用来辨别火线和零线的工具，使用时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光；若笔尖接触的是零线，氖管就不会发光。白炽灯泡接在火线和零线之间，电压是220伏，人体的安全电压不高于 ；所以，为了确保用电安全，日常生活中应做到。不接触低压带电体，不靠近高压带电体，所以”法师”做法的合理解释是C，这样电路就无法形成回路，他身上就不会有电流；也就不会触电；
故选C。
4. 【答案】A
【解析】水是导体，所以电器起火时不能用水灭火，A项正确；湿衣服是导体，接触导线容易发生触电事故，B项错误；照明电路中，控制电路的开关要接在用电器和火线之间，这样断开开关时能切断电源，C项错误；多个大功率用电器使用同一个插座，同时使用时容易造成电流过大，引发火灾，D项错误。
5. 【答案】D
6. 【答案】C
7. 【答案】D
8. 【答案】A
【解析】A．电水壶的金属外壳必须接地，应采用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，符合题意；
B．接在电路中的电源插头属于带电体，用湿手拔插头时，自来水属于导体，有可能使电流通过水传到人体上，使人体触电，不符合安全用电原则，不符合题意；
C．使用绝缘皮破损的导线容易发生触电事故，不符合题意；
D．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，不符合题意。
故选A。
9. 【答案】B
【解析】控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，A选项错误；
使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，B选项正确；
高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，C选项错误；
由于空调为大功率用电器，且为金属外壳，因此为了安全起见需使用三孔插座，D选项错误。
10. 【答案】C
【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在 、 之间开路，故 正确。
11. 【答案】B
【解析】闭合开关 时，通过虚线框内火线和零线的电流相等（通过 、 两点电流相等），此时无法模拟漏电情形，故AC不正确；
闭合开关时，通过虚线框內火线的电流小于通过该装置零线的电流（通过 、 两点电流不相等），可以模拟漏电情形，故B正确；
闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻 短路，所以闭合开关不影响电路，故D不正确。
12. 【答案】D
【解析】家庭电路用电器连接原则：各用电器之间应该独立工作，所以各用电器之间要并联，且火线相当于电源正极，零线相当于电源负极，所以用电器的一端要连接到火线上，另一端要连接到零线上，为了避免发生触电，控制用电器的开关要连接在火线端。
故选D。
二、填空题（共3题）
13. 【答案】火；断路；不能
【解析】开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；零线、地线和大地间的电压都是 ，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。
14. 【答案】并；小；漏电保护断路器
【解析】本题考查了三孔插座的作用和有金属外壳用电器的地线的作用。由图知道，当电冰箱的金属外壳接地后，接地的导线与站在地面的人是并联的，由于人体电阻远远大于导线电阻即使出现漏电现象人也没有触电的感觉，所以通过人体的电流非常小，为防止漏电现象带来触电事故的发生，家庭电路中应安装漏电保护断路器。
15. 【答案】总开关要接在干路中；开关与灯泡串联接入电路中，开关要控制火线；三孔插座的接法是左零、右火、上地
三、综合应用题（共3题）
16. 【答案】
(1)
(2) 、 ；断路
(3) 进户零线断路
【解析】
(1) 开关 应与用电器串联后并联到电路中，图中闭合开关 会发生短路，故 接错了。
(2) 开关闭合时，用试电笔测试 、 、 三点，氖管都亮，但测试 点时不亮，说明 、 两点间断路了。
(3) 家中用电器均停止工作而插座的两个孔都能使氖管发光，说明进户零线断路，插座上左边的插孔通过用电器与火线相接。
17. 【答案】
(1) ；接触；必须
(2) ；大于；
【解析】
(1) 我国工厂用的动力电路的电压为 ；人在该电压下，由于电压很高，靠近时会发生高压电弧触电；为避免触电事故，该电动机工作时外壳必须接地。
(2) 电动扶梯与水平面的夹角为 ，已知每层楼的高度为 ，则根据数学知识可知：楼梯长：，由可 得，上楼时间：；根据可知 ：由于电动机的功率一定，当动力变大时速度会减小，所以随电动扶梯一起上行的扶手的速度可以略大于 ；若该电动扶梯上同时站立 人，则总重力：，根据斜面原理可知电动机需要的拉力：，则电动机的功率 ，因 ，所以，应选择额定功率为 的电动机。
18. 【答案】
(1) 不能
(2) 高压
(3) 根据欧姆定律得 ，即人体两端电压大于 时漏电保护器就会起作用，而家用电压基本为 ，故该型号的漏电保护器可以起作用。
【解析】
(1) 漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。故漏电保护器不能代替家中断路器。
(2) 火线是电流接入线，零线是电流接出线，火线电压高于零线高于地表，故与火线接触属于高压触电。
