电磁铁 电磁继电器
在生活中我们经常看到一些大型机器在工作，它们的电流可达几十、上百安，直接控制或操作是很危险的，那么怎样才能控制这些强大的电流呢？
目录
认识电磁继电器
01
用电磁继电器进行自动控制
02
03
生活中的电磁继电器
一、认识电磁继电器

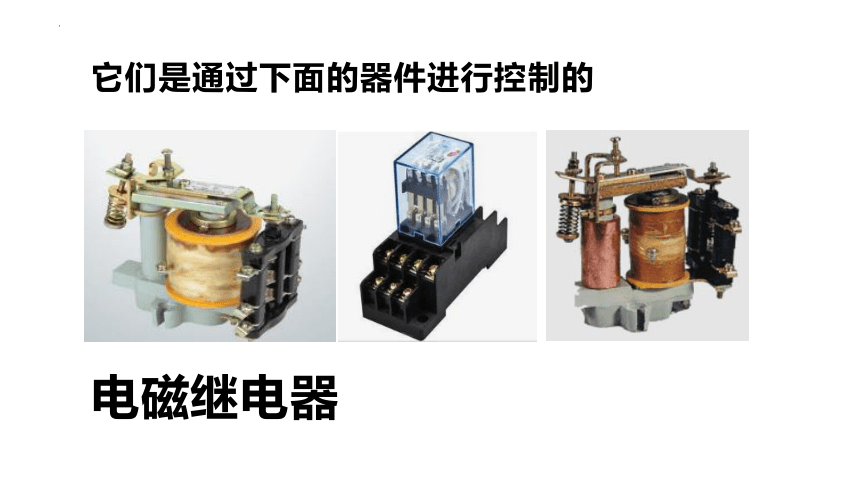

它们是通过下面的器件进行控制的
电磁继电器

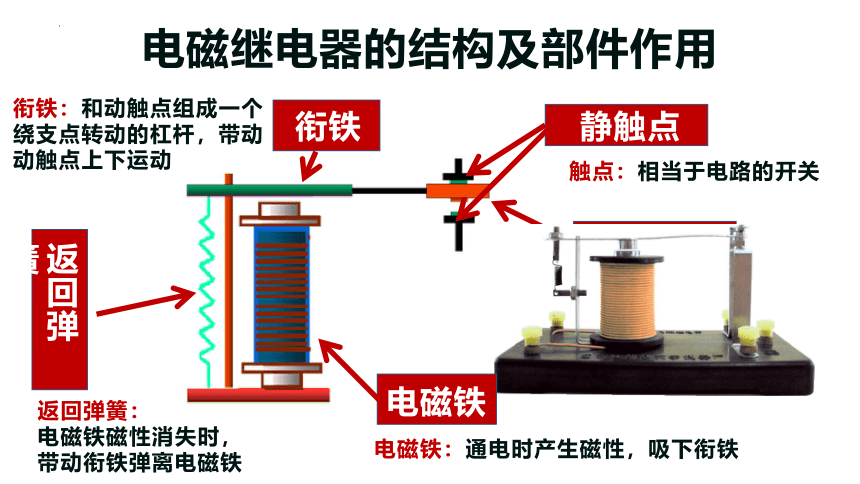

电磁继电器的结构及部件作用
动触点
电磁铁
电磁铁：通电时产生磁性，吸下衔铁
静触点
触点：相当于电路的开关
返回弹簧
返回弹簧：
电磁铁磁性消失时，
带动衔铁弹离电磁铁
衔铁
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动
二、用电磁继电器进行自动控制

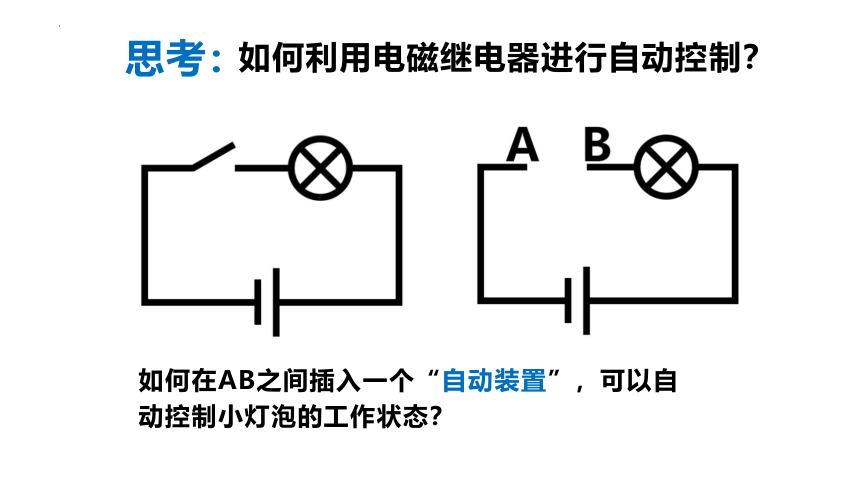

如何在AB之间插入一个“自动装置”，可以自动控制小灯泡的工作状态？
如何利用电磁继电器进行自动控制？
思考：

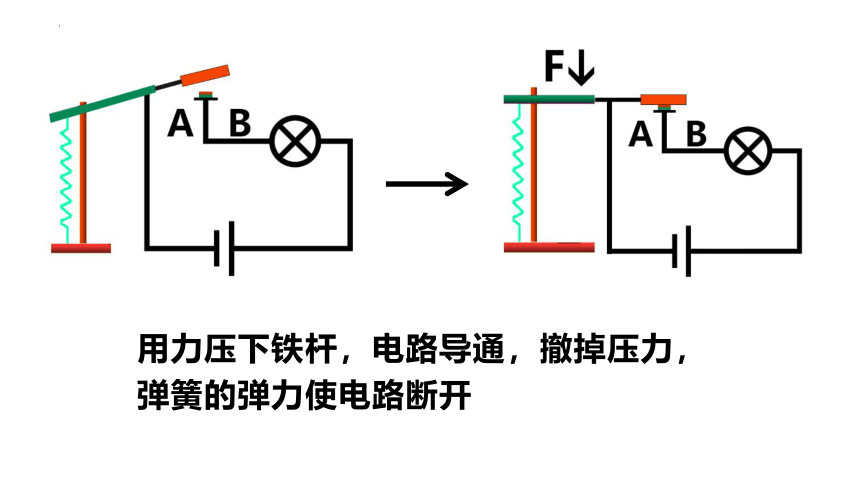

用力压下铁杆，电路导通，撤掉压力，弹簧的弹力使电路断开
通电，衔铁被吸下，小灯泡开始工作。
断电，衔铁上扬，小灯泡不工作。
低压控制电路
高压工作电路
控制电路包括 、 、 。
工作电路包括 、 、 。
（高压）电源
触点
用电器
（低压）电源
开关
电磁铁
做一做：学习使用电磁继电器
1.连接控制电路
将电源、开关、滑动变阻器
与电磁铁连接起来
将电源、灯泡 、电铃与触点
连接起来
2.连接工作电路
三、生活中的电磁继电器
图中是为某温室大棚设计的温度自动报警器，当室内温度正常时，绿灯亮；当室内温度超过限度时，监测室的信号电铃就发出报警铃声。
1、温度自动报警器
按上述要求将实物连接成电路。
2、水位自动报警器
如图所示是一个水位自动报警器装置的实物图。要求在水位没有升到警戒线A处时，绿灯亮，红灯不亮；水位升到警戒线A处时，红灯亮，绿灯不亮。用笔画线代替导线。按上述要求将实物连接成电路。
3、如图所示的是某宾馆走廊廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压________，同时电磁铁磁性________，工作电路接通，灯泡发光，图中电磁铁的上端是________ 极。
增大
增强
S
4、如图所示是直流电铃的原理图．下列说法中不正确的是(　　)
A．接通电源后电磁铁吸引衔铁，小锤敲击铃碗发声
B．电磁铁吸引衔铁时，弹性片发生弹性形变，具有弹性势能
C．我们听到的铃声是通过空气传播的
D．小锤敲击铃碗时，衔铁与螺钉没有分离，电磁铁仍具有磁性
D
1、自动控制
2、远距离操纵
电磁继电器的优点
电磁继电器的实质就是利用________
来控制工作电路通断的一种开关。
电磁铁
电磁继电器的作用
利用低电压、弱电流（控制电路）
控制高电压、强电流（工作电路）
低电压
弱电流
高电压
强电流
控制
课堂小结
1. 电磁继电器的实质：利用_________来控制工作电路的一种开关。
2、电磁继电器的结构：________、______、______、________、_____ 等
电磁铁 弹簧 衔铁 静触点 动触点
电磁铁
3、作用：用_________、_________来控制_________、__________，进行远距离操作和自动控制
低电压 弱电流
高电压 强电流
