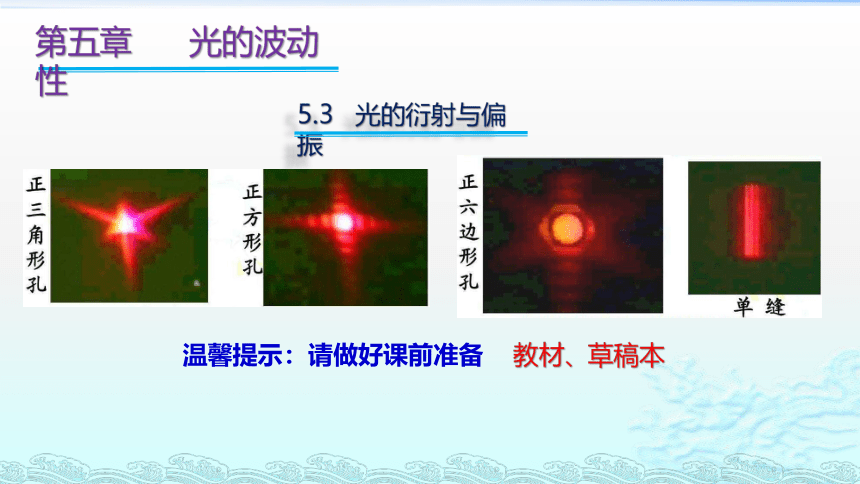

第五章 光的波动性
5.3 光的衍射与偏振
温馨提示：请做好课前准备 教材、草稿本

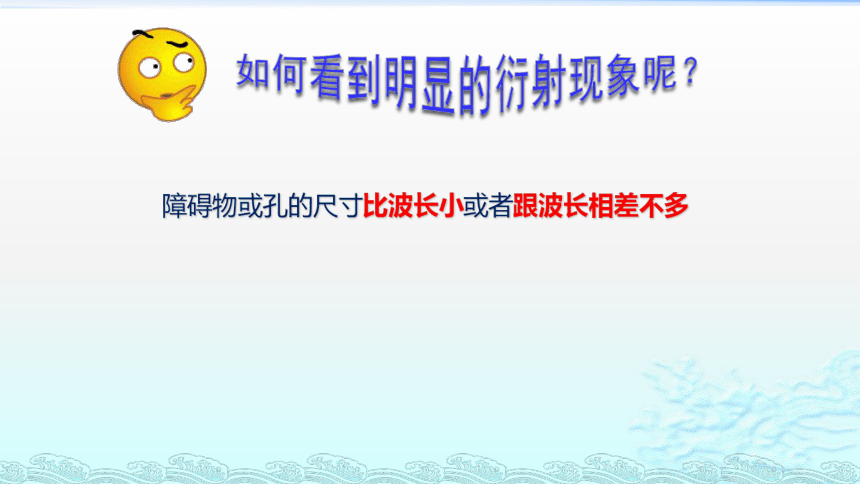

如何看到明显的衍射现象呢？
障碍物或孔的尺寸比波长小或者跟波长相差不多

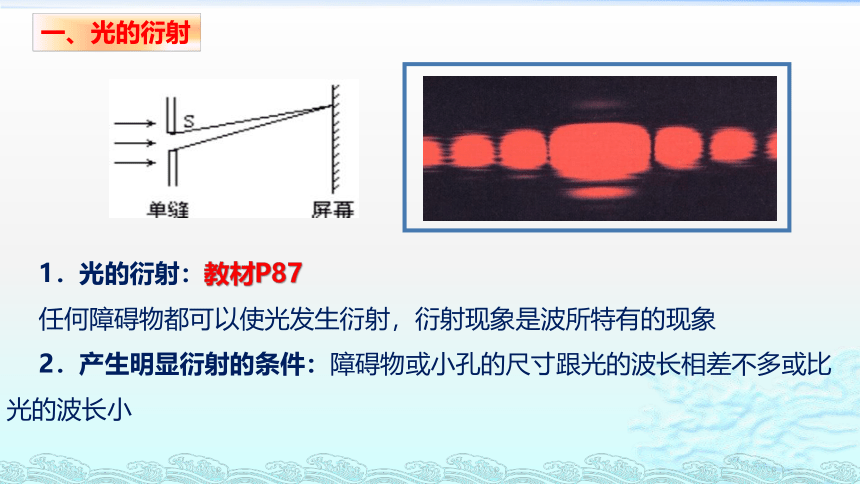

1．光的衍射：教材P87
任何障碍物都可以使光发生衍射，衍射现象是波所特有的现象
2．产生明显衍射的条件：障碍物或小孔的尺寸跟光的波长相差不多或比光的波长小
一、光的衍射

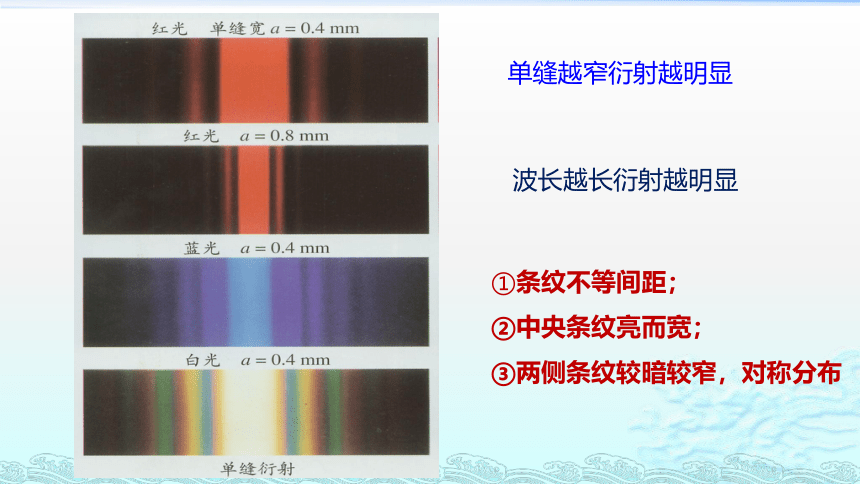

单缝越窄衍射越明显
波长越长衍射越明显
①条纹不等间距；
②中央条纹亮而宽；
③两侧条纹较暗较窄，对称分布

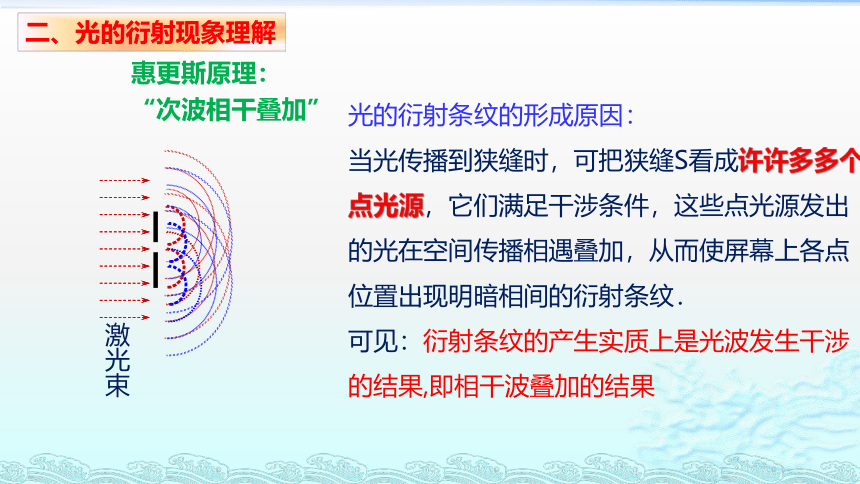

惠更斯原理：
“次波相干叠加”
激光束
二、光的衍射现象理解
光的衍射条纹的形成原因：
当光传播到狭缝时，可把狭缝S看成许许多多个点光源，它们满足干涉条件，这些点光源发出的光在空间传播相遇叠加，从而使屏幕上各点位置出现明暗相间的衍射条纹．
可见：衍射条纹的产生实质上是光波发生干涉的结果,即相干波叠加的结果
S

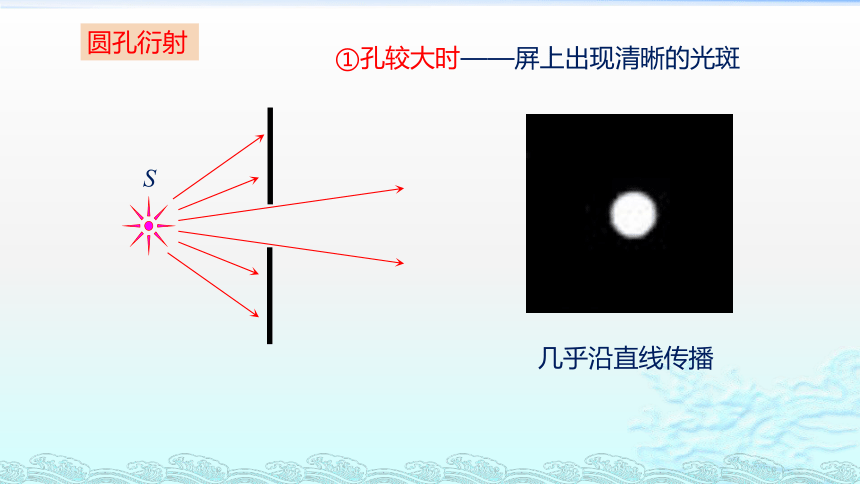

①孔较大时——屏上出现清晰的光斑
几乎沿直线传播
圆孔衍射

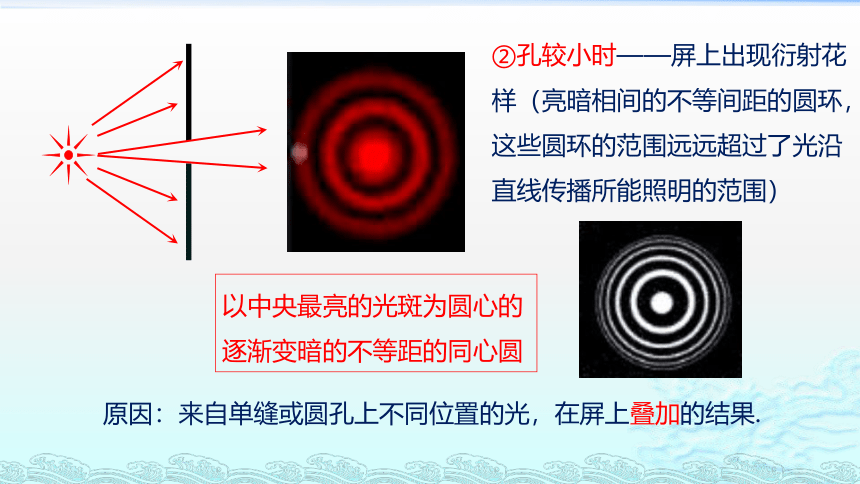

②孔较小时——屏上出现衍射花样（亮暗相间的不等间距的圆环，这些圆环的范围远远超过了光沿直线传播所能照明的范围）
原因：来自单缝或圆孔上不同位置的光，在屏上叠加的结果.
以中央最亮的光斑为圆心的逐渐变暗的不等距的同心圆
不只是狭缝和圆孔，各种不同形状的物体都能使光发生衍射，历史上曾有一个著名的衍射图样——泊松亮斑
实验：在光束中放一个不透明圆盘
现象：在不透明圆盘的阴影后面，出现了一个亮斑
泊松亮斑
圆盘衍射
圆孔衍射
圆盘衍射
小圆盘和小圆孔的衍射图样有何不同？
三、光的干涉和衍射现象区别
作业：
1、预习：导学案第3、4节(P176~P180)
2、完成：活页第3、4节(P180~P182)+教材练习题
3、阅读：教材P89发展空间+P93课外阅览
四、光的偏振
横波会发生偏振现象
偏光镜头
阅读教材P89～93
六、激光的特性和应用
作业：
1、完成：电场
2、预习：导学案3—5第2章第1节电子
3、自主复习
