二轮复习专题：光学作图
类型一.光的直线传播

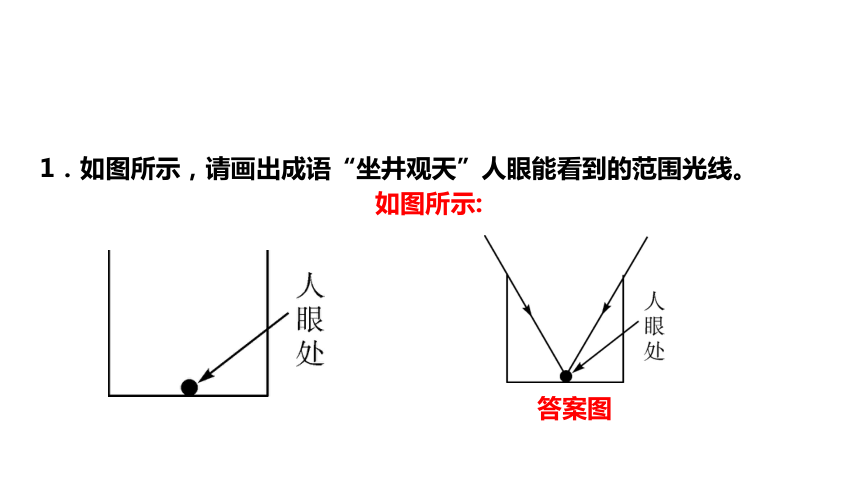

1．如图所示，请画出成语“坐井观天”人眼能看到的范围光线。　
答案图
如图所示:
2.为进一步理解小孔成像的原理,请在下图中作出烛焰在光屏上成像的光路图.（答案如右图所示)

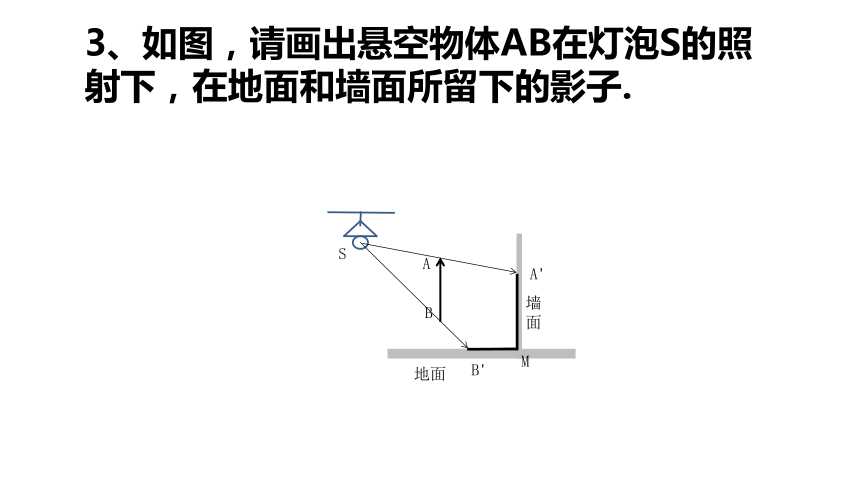

3、如图，请画出悬空物体AB在灯泡S的照射下，在地面和墙面所留下的影子.
地面
墙面
A
B
S
A'
B'
M

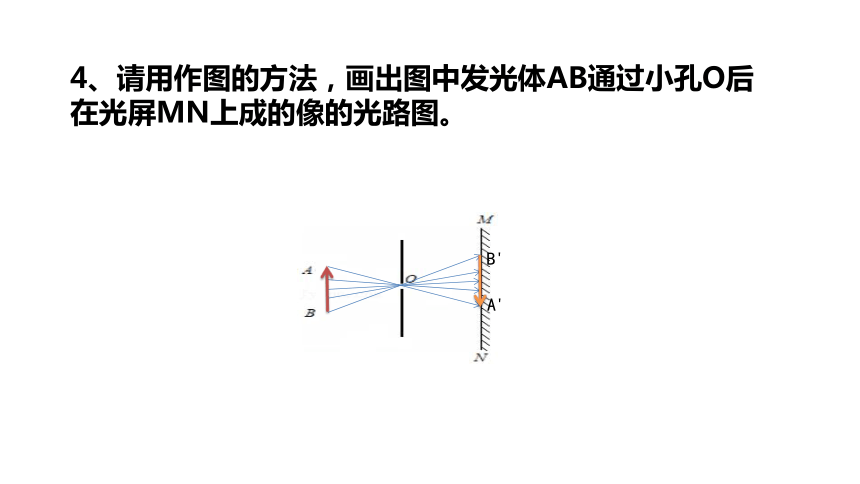

4、请用作图的方法，画出图中发光体AB通过小孔O后在光屏MN上成的像的光路图。
B'
A'
类型二.光的反射

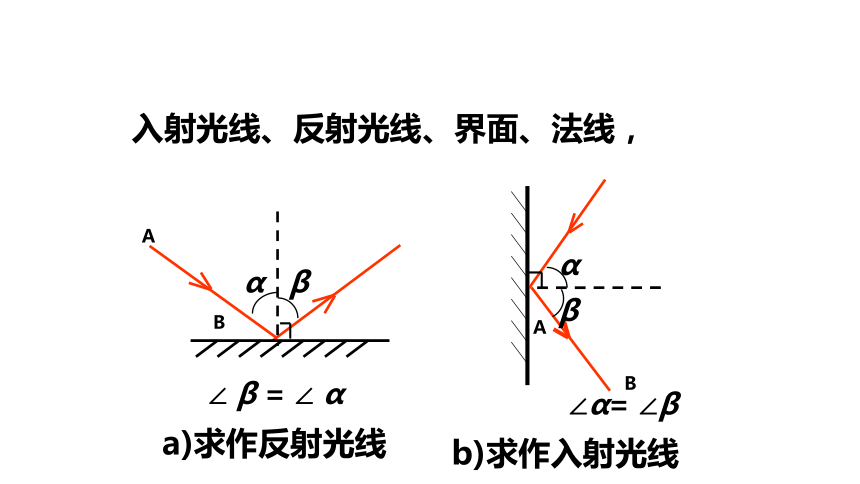

入射光线、反射光线、界面、法线，
a)求作反射光线
b)求作入射光线
α
β
α
β
∠ β = ∠ α
∠α= ∠β
A
B
A
B

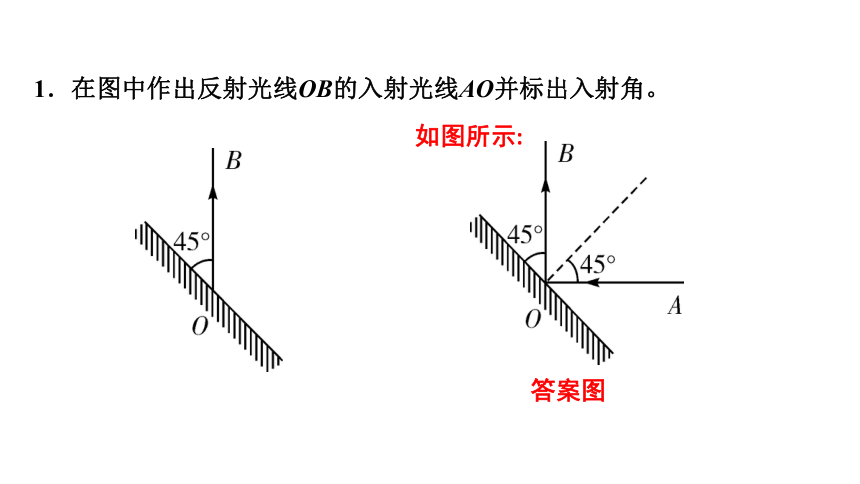

1．在图中作出反射光线OB的入射光线AO并标出入射角。　
答案图
如图所示:
2．用平面镜使光线L沿水平方向传播，请用作图法画出题图的平面镜。　
答案图
如图所示:
3、如图1所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反到井里，并能垂直照亮井底。
图1
井口
类型三.平面镜成像作图
方法：1、根据原理（光的反射）作图
2、根据特点（像与物体对称）作图
2、根据成像特点——对称作图
1．在图中画出物体AB通过平面镜所成的像A'B'。　
答案图
如图所示:
2．如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。　
答案图
如图所示:
3、如上中图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。O 4.眼睛在平面镜前E点，画出眼睛能看到的物体的范围。
E'
根据平面镜成像特点解题
根据平面镜成像原理解题
5、如图所示AB、CD是发光点S发出经平面镜反射的两 条光线，在图中画出发光点S和它在平面镜中的像S′.并完成光路ABCDABCDS′S类型四.光的折射
1、如图所示，画出入射光线AO的折射光线。
答案如图所示：
上面光路图还未完整，你能将光路图做完整吗？
2、光的折射作图
3、如图所示，一束光垂直射向一块三菱镜的一个面上，请画出这束经过三菱镜的光路图。
4、A'为射水鱼看到的昆虫的像．请根据A'的位置画出从昆虫A射向水面再折射入鱼眼的一条入射光线和折射光线．
