二轮复习专题：电路故障分析

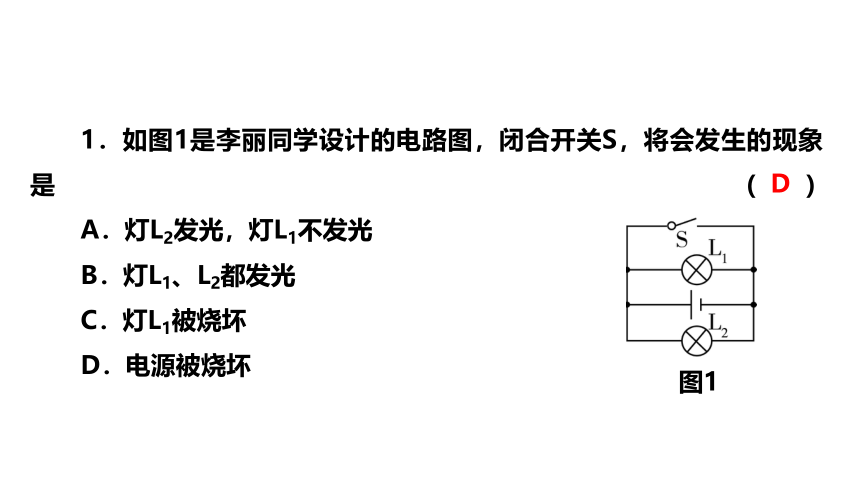

1．如图1是李丽同学设计的电路图，闭合开关S，将会发生的现象是 (　　)
A．灯L2发光，灯L1不发光
B．灯L1、L2都发光
C．灯L1被烧坏
D．电源被烧坏　　
图1
D
2．某实验小组用两个相同的小灯泡连接了如图2所示的电路，闭合开关，甲、乙两灯都不亮。为了找到故障原因，小张用一根导线来检查，当导线与A、B两点连接时，甲灯不亮、乙灯亮；当导线与B、C两点连接时，两灯都不亮。由此推测故障是 (　　)
A．AB间短路
B．AB间断路
C．BC间短路
D．BC间断路
图2
B

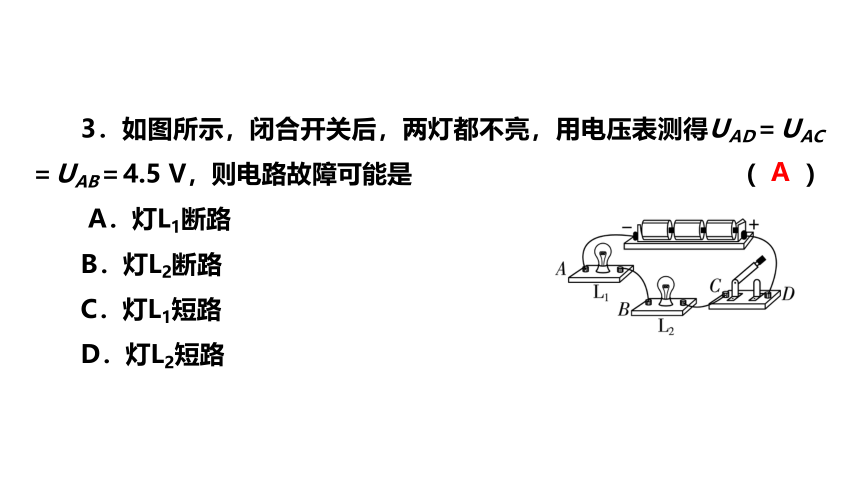

3．如图所示，闭合开关后，两灯都不亮，用电压表测得UAD＝UAC＝UAB＝4.5 V，则电路故障可能是 (　　)
A．灯L1断路
B．灯L2断路
C．灯L1短路
D．灯L2短路
A

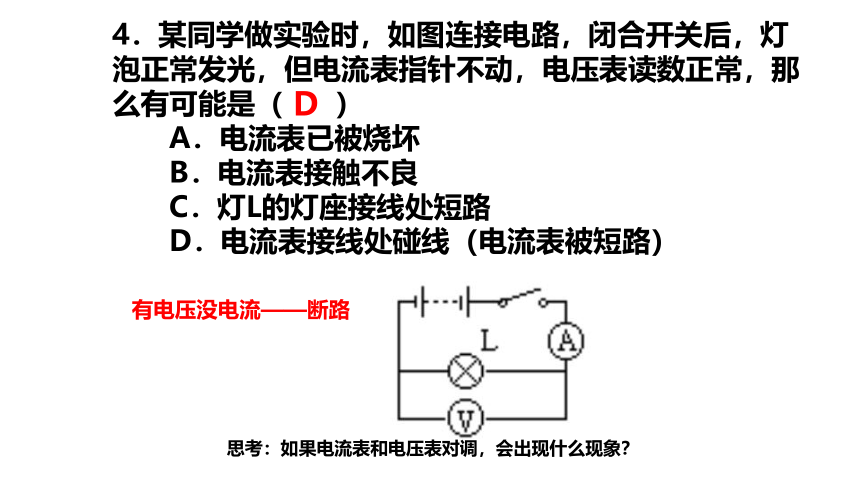

4．某同学做实验时，如图连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是（ ）
　　A．电流表已被烧坏
　　B．电流表接触不良
　　C．灯L的灯座接线处短路
　　D．电流表接线处碰线（电流表被短路）
D
思考：如果电流表和电压表对调，会出现什么现象？
有电压没电流——断路

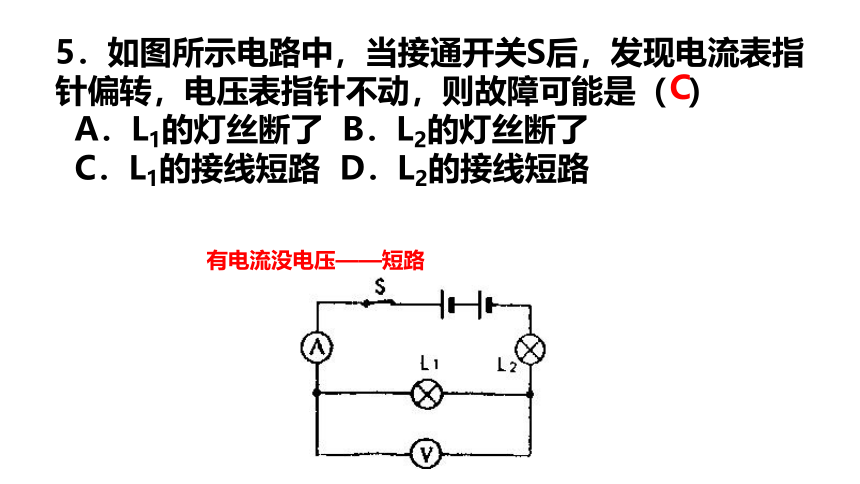

5．如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路
C
有电流没电压——短路

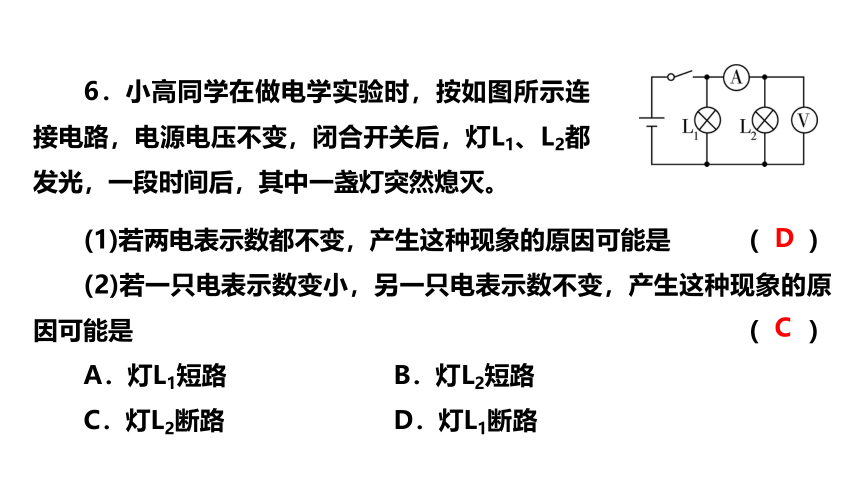

6．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭。
(1)若两电表示数都不变，产生这种现象的原因可能是 (　　)
(2)若一只电表示数变小，另一只电表示数不变，产生这种现象的原因可能是 (　　)
A．灯L1短路 B．灯L2短路
C．灯L2断路 D．灯L1断路
D
C
7．如图所示电路，当开关S闭合时，两灯均正常发光。
(1)若两灯突然熄灭，电流表无示数，电压表有示数，则故障可能是 (　　)
(2)若两灯突然熄灭，电压表和电流表的示数均变为零，则故障可能是 (　　)
D
C
(3)若某个灯泡突然熄灭，电流表和电压表仍有示数，则故障可能是 (　　)
(4)若某个灯泡突然熄灭，一只电表有示数，另一只电表示数几乎为零，则故障可能是 (　　)
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
A
B
8．如图所示电路，闭合开关，移动滑动变阻器的滑片P，小灯泡不亮，电压表有示数但无明显变化，电流表有示数且有变化，则电路的故障可能是 (　　)
A．小灯泡断路
B．小灯泡短路
C．滑动变阻器短路
D．滑动变阻器断路
B
9. 在“测定小灯泡电阻”的实验中，如图闭合电键，（1）如果灯丝断路，则看到现象：电灯 ，电流表 ，电压表 。（2）如果电灯短路，则看到现象：电灯 ，电流表 ，电压表 。
灯断路：有电压没电流；
灯短路：有电流没电压。
不亮
无示数
有示数
不亮
有示数
无示数
10． 如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。
L1断路
L2短路
11.如图所示是某同学用滑动变阻器改变小灯灯泡亮度的实验电路。闭合开关时发现小灯泡不亮，估计是小灯炮断路或短路，他用一只电压表，设法查出故障。
（1）电压表并联在L两端有示数说明灯L　　　；　　　
（２）电压表并联在L两端无示数说明灯L　　　；
（３）电压表串联在电路中且有示数说明灯L　　；
（４）电压表串联在电路中且无示数说明灯L　　。
断路
短路
断路
短路
12.如图所示电路，电源电压不变，闭合开关S，一段时间后，灯泡L突然熄灭，如果电路中只有一处故障且只发生在灯泡L或电阻R处，为了检测故障，将一完好的检测灯泡L0并联在灯泡L两端，观察到检测灯泡L0也不发光，则电路可能出现的故障是______________________，
再将检测灯泡L0并联在电阻R两端，_____(选填“能”或“不能”)根据
灯泡L短路或电阻R断路
能
灯泡的发光情况判断出电路故障，判断的根据是
________________________________________________________________________。
若只有检测灯泡L0发光，说明灯泡L短路；若
两灯泡都发光，说明电阻R断路
13.如右图所示的电路，电源电压6V，电灯L1、L2的电阻均为15Ω，当开关S闭合后，两灯均正常发光。在某时刻，电路出现故障，电流表和电压表的示数出现异常。造成该现象的电路故障有多种可能，如下表中1、2所列故障。请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填上与2、3相应的电流表和电压表的大约示数。
故障序号 电路故障 电压表读数 电流表读数
1 L1灯丝烧断
2 L2短路
3
6V
0.4A
6V
0A
L1短路或L2灯丝烧断
0V 或 0V
0.4A 或0A
15.物理小组的几个同学分别做测量小灯泡电阻的实验，实验电路图如图所示，他们分别按电路图连接了电路，请对他们在实验过程中出现的情况给出解释：(每次电路中仅出现一处故障或不当)
(1)小亮连接完最后一根导线后，小灯泡立即发光，两电表均出现了偏转，出现该现象的原因是________________________。
(2)小明闭合开关后，小灯泡立即发出较亮的光，若他的电路连接正确，出现该现象的原因是________________________________________
______。
(3)小泰闭合开关后，小灯泡立即发出较亮的光，移动滑动变阻器的滑片，电表示数及小灯泡亮度均不发生变化，出现该现象的原因是________________________________。
连接电路时开关未断开
闭合开关前滑动变阻器的滑片未移到阻值最
大处
滑动变阻器接了上面两个接线柱
(4)小安闭合开关后，小灯泡不发光，电压表和电流表都有较小的示数，移动滑动变阻器的滑片，两电表示数均不变，出现该现象的原因是________________________________。
滑动变阻器接了下面两个接线柱
(5)小海闭合开关后，发现电压表反向偏转，出现该现象的原因是____________________________。改正电路后，再次闭合开关，使小灯泡正常发光，小海发现电流表指针指到刻度盘右侧无刻度处，出现该现象的原因是_______________________。
电压表正、负接线柱接反了
电流表所选量程过小
(6)小希闭合开关后，小灯泡不发光，电流表有示数，电压表无示数，出现该现象的原因是_______________。
(7)小军闭合开关后，小灯泡不发光，电流表无示数，电压表示数接近电源电压，出现该现象的原因是________________________________
______。
(8)小红闭合开关后，小灯泡不发光，两电表均无示数，故障只发生在用电器或电表上，则出现该现象的原因可能是____________________
__________。
小灯泡短路
小灯泡断路或电压表、电流表位置
接反
滑动变阻器断路或电
流表断路
