二轮复习专题：动态电路分析
一．滑动变阻器引起的变化
1.如图，当滑片P向左移动时，A表和V表将如何变化。
A
V1
V2
V
R2 R1
A表变大，V表不变，V1表变大，V2表变小。
2.如图所示，R是一只光敏电阻，当光照射强度增大时，其电阻会减小．闭合开关S，减小对光敏电的照射强度，电压表和电流表示数的变化情况是（ ）
A、两表示数均减小
B、电流表示数增大，电压表示数减小
C、两表示数均增大
D、电流表示数减小，电压表示数增大
D

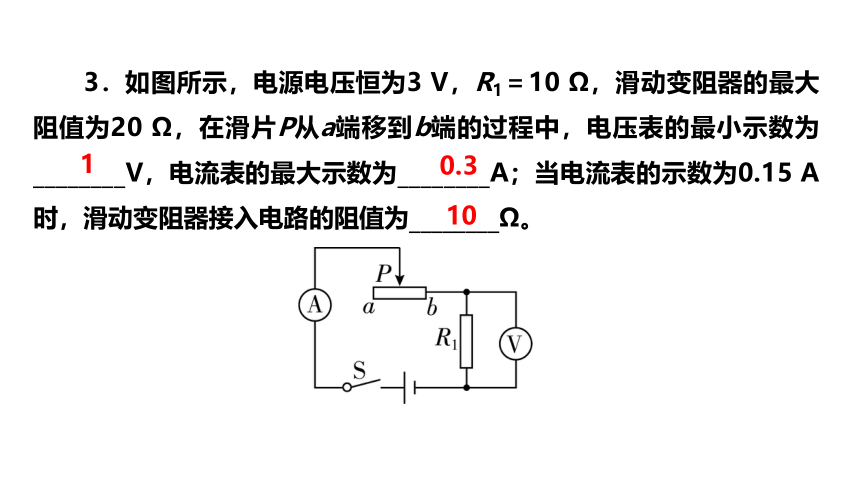

3．如图所示，电源电压恒为3 V，R1＝10 Ω，滑动变阻器的最大阻值为20 Ω，在滑片P从a端移到b端的过程中，电压表的最小示数为________V，电流表的最大示数为________A；当电流表的示数为0.15 A时，滑动变阻器接入电路的阻值为________Ω。
1
0.3
10

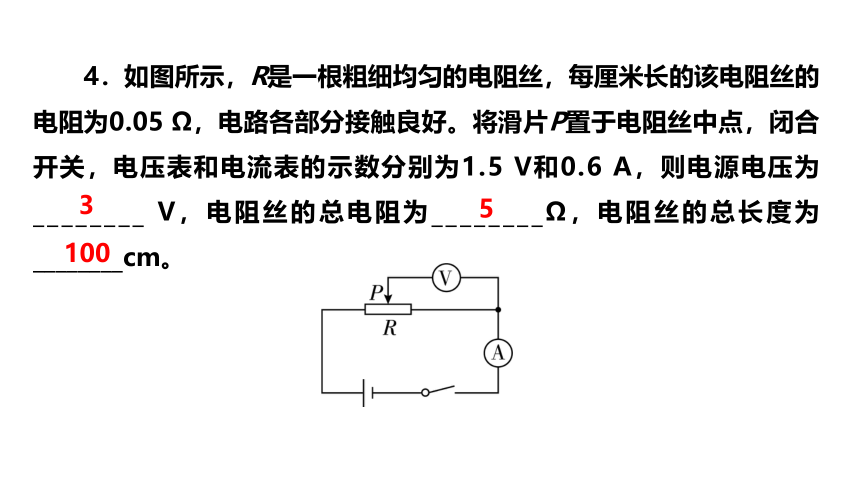

4．如图所示，R是一根粗细均匀的电阻丝，每厘米长的该电阻丝的电阻为0.05 Ω，电路各部分接触良好。将滑片P置于电阻丝中点，闭合开关，电压表和电流表的示数分别为1.5 V和0.6 A，则电源电压为________ V，电阻丝的总电阻为________Ω，电阻丝的总长度为________cm。
3
5
100

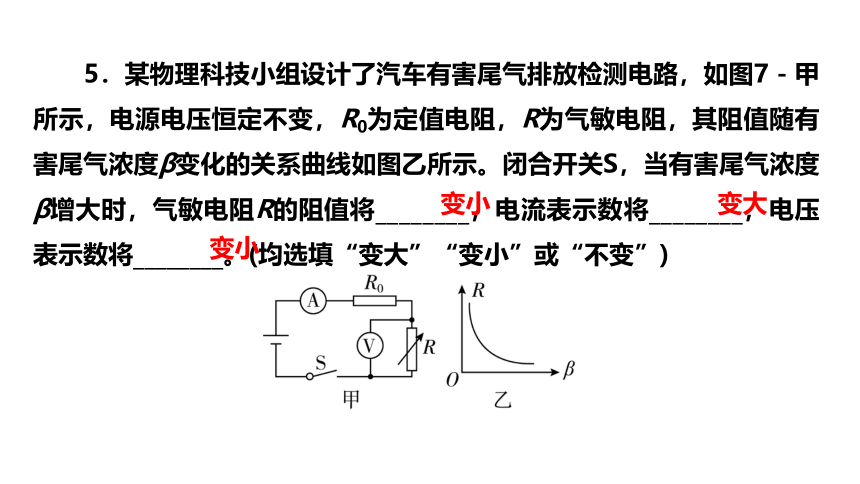

5．某物理科技小组设计了汽车有害尾气排放检测电路，如图7－甲所示，电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随有害尾气浓度β变化的关系曲线如图乙所示。闭合开关S，当有害尾气浓度β增大时，气敏电阻R的阻值将________，电流表示数将________，电压表示数将________。(均选填“变大”“变小”或“不变”)
变小
变小
变大

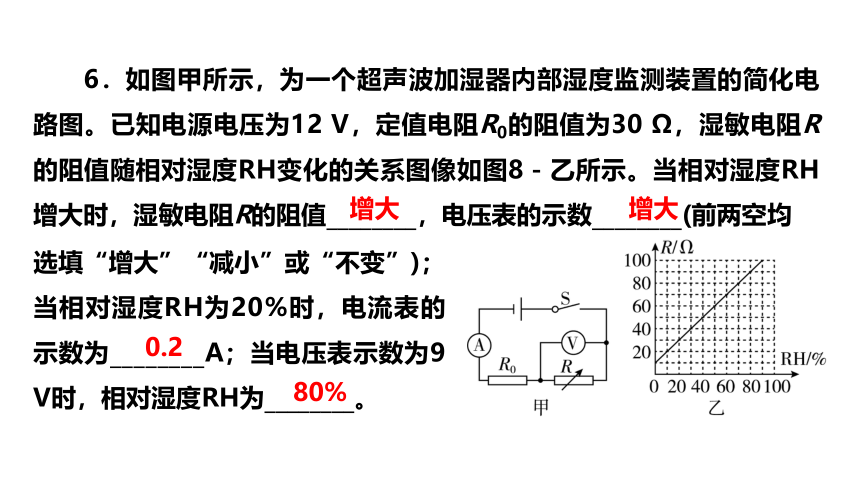

6．如图甲所示，为一个超声波加湿器内部湿度监测装置的简化电路图。已知电源电压为12 V，定值电阻R0的阻值为30 Ω，湿敏电阻R的阻值随相对湿度RH变化的关系图像如图8－乙所示。当相对湿度RH增大时，湿敏电阻R的阻值________，电压表的示数________(前两空均
选填“增大”“减小”或“不变”)；当相对湿度RH为20%时，电流表的示数为________A；当电压表示数为9 V时，相对湿度RH为________。
增大
增大
0.2
80%

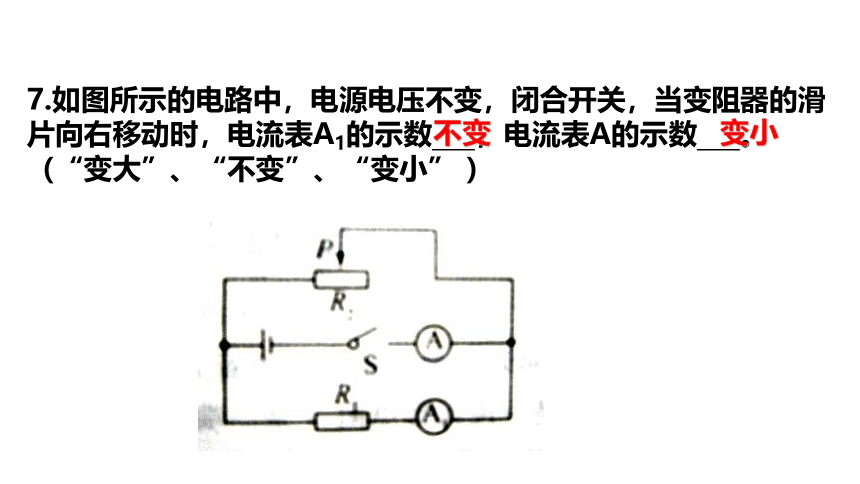

7.如图所示的电路中，电源电压不变，闭合开关，当变阻器的滑片向右移动时，电流表A1的示数 ，电流表A的示数 。（“变大”、“不变”、“变小” ）
不变
变小
8.如图所示，电源电压和灯泡电阻都保持不变，当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（ ）
A、两表示数都增大
B、电流表示数增大，电压表示数不变
C、两表示数都减小
D、电流表示数减小，电压表示数不变
注意：1、并联电路中各支路互不影响。
2、干路的电流受支路影响。
A
V
D
9．如图所示电路，闭合开关S，当滑片P向右移动时，下列物理量中变小的是 (　　)
A．电流表A的示数
B．电压表的示数
C．电压表示数与电流表A1示数的比值
D．电流表A1的示数
A
11．如图所示电路，电源电压不变，滑动变阻器的最大阻值为20 Ω，闭合开关S，当滑片P移到a端时，电流表的示数为0.8 A，则电源电压为________V，此时电阻R两端的电压为________V；当滑动变阻器的滑片P移到b端时，电流表的示数为2.4 A，则此时通过电阻R的电流是________A，电阻R的阻值为________Ω。
16
0
1.6
10
二.开关类动态电路
、1.在如图所示的电路中，将开关K闭合，则安培表的示数将_____，伏特表的示数将_____(均填“变大”、“变小”或“不变”)。
变大
变大
2. 在如图所示的电路中，当开关K断开时，电阻R1与R2是___联连接的。开关K闭合时，电压表的示数将_____(选填“变小”、“不变”或“变大”)。
串
变小
3.如图所示，电源电压保持不变，开关S始终闭合，当开关S1由断开到闭合时，下列说法中正确的是 (　　)
A．电路中的总电阻变小
B．电压表示数与电流表示数之比变小
C．电流表的示数变小
D．电压表的示数不变
A
4.如图所示，电源电压恒为12 V。当开关S1、S2闭合时，电流表示数为0.8 A，当开关S1闭合、S2断开时，电流表示数为0.2 A，则下列式子正确的是 (　　)
A．R1＝15 Ω、R2＝45 Ω
B．R1＝15 Ω、R2＝60 Ω
C．R1＝45 Ω、R2＝15 Ω
D．R1＝60 Ω、R2＝15 Ω　　　　　　
A
5. 在图中，灯泡L1和灯泡L2是___联连接的。当开关K断开时，电压表的示数将_____；电流表A1的示数将_____，电流表A2的示数将_____(选填“增大”、“不变”或“减小”)。
并
变小
不变
变小
6. 如图所示的电路中，电源电压保持不变，闭合开关S1，当开关S2由断开到闭合时 (　　)
A．电压表示数不变，电流表示数变小，灯泡变暗
B．电路中的总电阻变大，灯泡亮度不变
C．电压表示数不变，电流表示数变大，灯泡变亮
D．电压表示数不变，电流表示数不变，灯泡亮度不变　　　　　
D
7.如图7所示，电源电压不变，R1、R2为定值电阻，闭合开关S1、S2，两电表均有示数。若断开开关S2，则 (　　)
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电压表示数和电流表示数的乘积不变
D．电压表示数和电流表示数的比值不变
D
8.如图所示，电源电压恒定，R1、R2为定值电阻，R2的阻值为60 Ω。只闭合开关S0时，电流表的示数为0.2 A；再闭合开关S1时，电流表的示数为0.6 A，则 (　　)
A．电源电压为8 V
B．R1的阻值为30 Ω
C．通过R1的电流为0.2 A
D．通过R2的电流为0.4 A
B
9.如图所示，电源电压保持不变，闭合开关S0，滑动变阻器R的滑片向左移动的过程中，下列说法正确的是 (　　)
A．闭合开关S，若甲、乙均为电压表，则两表示数均变小
B．闭合开关S，若甲、乙均为电压表，则甲表示数不变，乙表示数变大
C．断开开关S，若甲、乙均为电流表，则两表示数均变大
D．断开开关S，若甲、乙均为电流表，则乙表示数不变，甲表示数变大
C
