资源简介

(共19张PPT)
引入课题：
电磁感应现象
学习目标：
1、理解电磁感应现象。
2、了解感应电流的方向与导体运动的方向及磁场的方向有关。
3、知道发电机的工作原理，知道发电机在工作时能量如何转化。
4、知道我们的生活用电是交流电。
电流
1820年丹麦物理学家奥斯特发现通电导体周围存在着磁场.
磁场
奥斯特发现电流能产生磁场
利用磁场产生电流吗？
导体在磁场中运动情况
感应电流
电路闭合
静止
沿着磁感线运动
与磁感线垂直或斜向运动
电路断开
与磁感线垂直或斜向运动
无
无
有
无

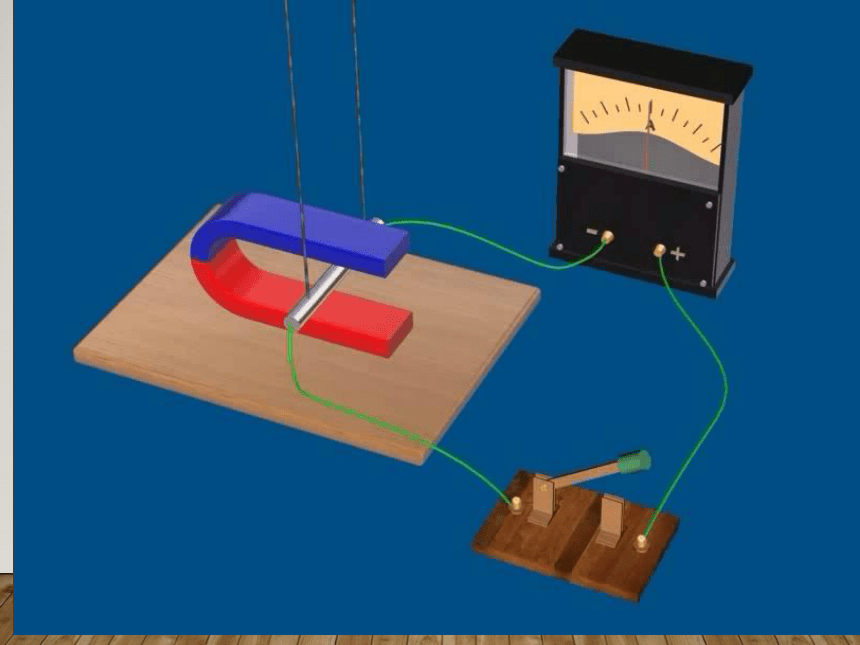

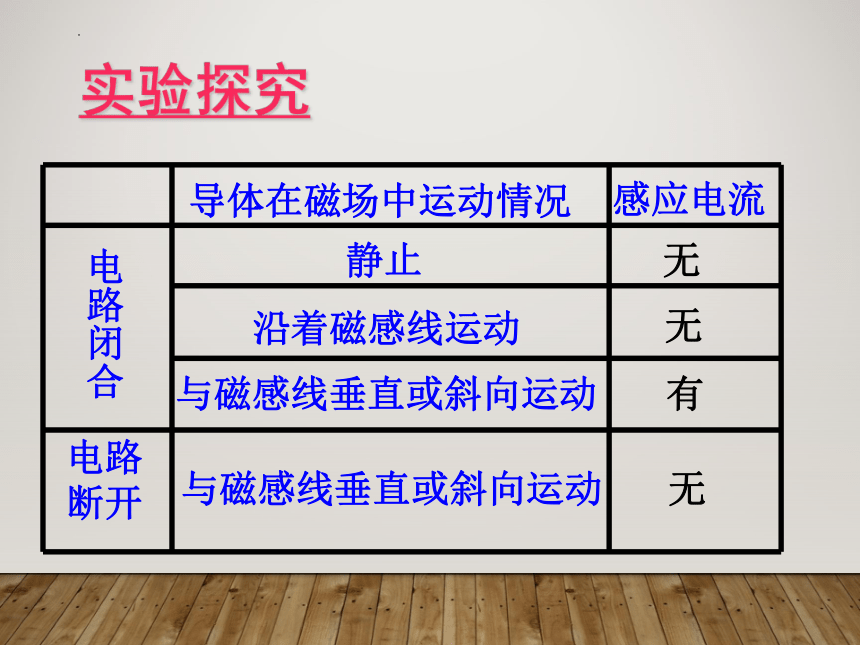

实验探究
电磁感应现象
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫做感应电流。
实验结论
闭合电路
1
导体做切割磁感线运动
2
电磁感应条件：
感应电流的方向与磁场方向和导体切割磁感线的运动方向有关。
改变感应电流方向的方法：
————————、
————————————。
只改变磁场方向
只改变运动方向
磁生电演示器的工作原理：
闭合电路的一部分导体在磁场中做切割磁感线运动时，线圈中就产生了感应电流，使LDE灯发光。
电磁感应现象中是由 能转化成 能而成的。
机械
电
电能来源广泛
发电机
2、构造：
发电机主要由转子和定子组成。
3、工作过程：
三、交流电：
1、概念：方向和大小周期性改变的电流。
2、周期:完成一个周期性变化所用的时间。符号: T 单位:秒 (s)
3、频率:交流电在1s内完成周期性变化的次数。符号: f 单位:赫兹(Hz )
4、我国交流电周期是0.02秒，频率为50赫兹
中国供电: T=0.02S f=50Hz
小结
电磁感应
决定感应电流方向
在磁场中 做切割磁感线运动
闭合回路 部分导体
产生感应电流条件
磁场方向
导体切割磁感线运动方向
应用：发电机
交流电：
定义、周期、频率
能量转化：
机械能→电能
构造、原理
环保型手电筒。
做一个小小发明家：做一个环保型手电筒
谢谢指导
