(共19张PPT)
1.2时间 位移
请讨论下列情形中涉及的是什么概念？
引入：
龙川 K9112次 汕头
12：29开 行车4小时22分 16：51到
一、新课导入
展示细节，有助于更好的研究过程
情景介绍：
老师：都什么时候了，才来！
学生：现在7:39分，没迟到
老师：你什么时候出门的？
学生：7：00
老师：走了39分钟？你怎么走的？你家就在学校马路对面呀！
学生画了个图形！老师崩溃了！
请问对话中的三个“时间”含义相同吗？

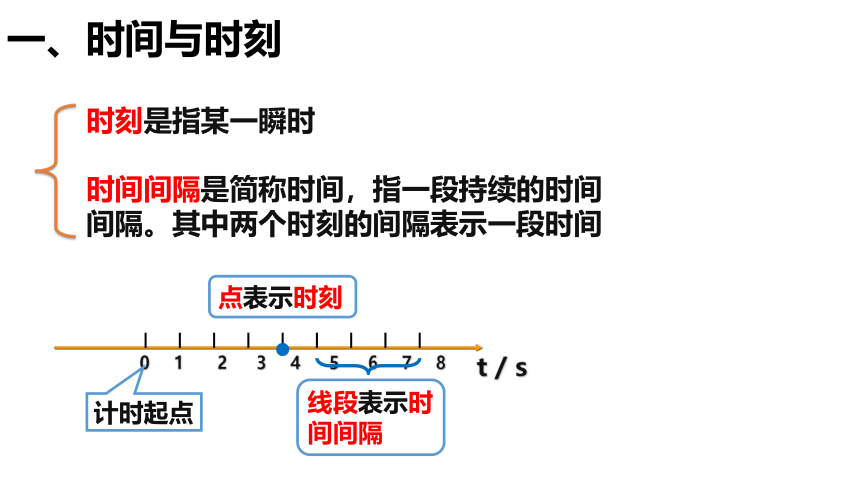

一、时间与时刻
时刻是指某一瞬时
时间间隔是简称时间，指一段持续的时间
间隔。其中两个时刻的间隔表示一段时间
0 1 2 3 4 5 6 7 8
t / s
计时起点
线段表示时间间隔
点表示时刻
t/s
2
3
5
1
4
0

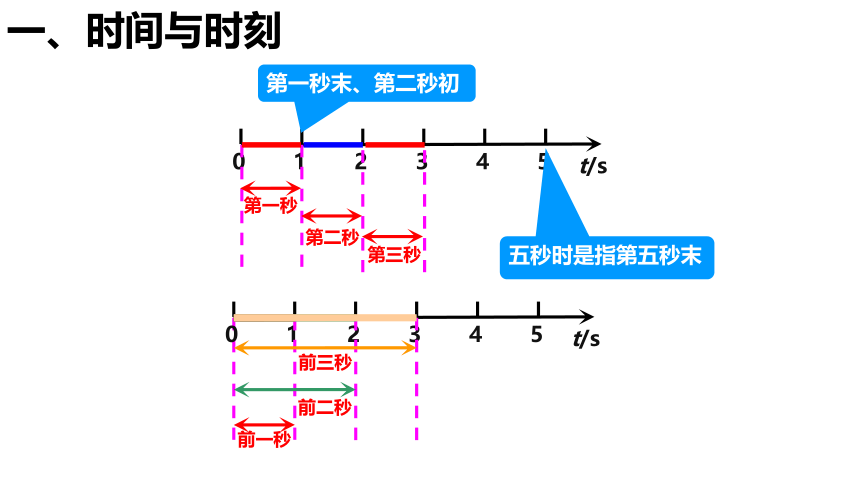

前一秒
前二秒
前三秒
t/s
2
3
5
1
4
0
第一秒
第二秒
第三秒
第一秒末、第二秒初
五秒时是指第五秒末
一、时间与时刻
t/s
0
1
2
3
4
5
6

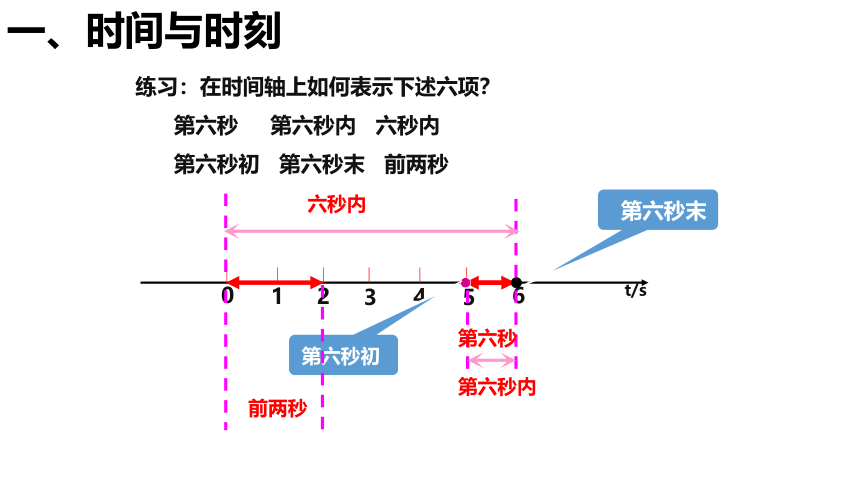

练习：在时间轴上如何表示下述六项？
第六秒 第六秒内 六秒内
第六秒初 第六秒末 前两秒
第六秒
第六秒内
六秒内
第六秒初
第六秒末
前两秒
一、时间与时刻
二、路程和位移
1、路程：是物体运动轨迹的长度
2、位移：表示物体位置改变的物理量，可
以用从初位置到终位置的有向线段表示
大小：起点和终点之间的直线距离
方向：从起点指向终点
二、路程和位移
物体从A运动到B,不管沿着什么轨迹，它的位移都是一样的。这个位移可以用一条有方向的（箭头）线段AB表示
y
O
x
A
B
线段的长度表示位移的大小,线段的方向表示位移的方向
位移 路程
意义
大小
方向
联系 初、末位置的直线距离
轨迹的长度
表示位置变化
表示运动轨迹长度
只有当物体做 单向直线运动时，物体的位移大小才等于路程。
位移的大小与路径无关；
一般情况下：路程≥位移的大小；
无方向
由初位置指向末位置
3.路程和位移的区别
小结
1.时间:是时间间隔的简称，指一段持续的时间间隔。两个时刻的间隔表示一段时间，在时间坐标轴上对应于一段
2.时刻:时刻是指某一瞬时，在时间坐标轴上对应于一点
3.位移:初位置指向末位置的有向线段表示位移，描述物体位置的改变，是矢量，与运动路径无关，只由初末位置决定
4.路程:质点运动轨迹的长度，是标量，取决于物体运动路径
5.矢量:矢量既有大小，又有方向
6.标量:只有大小，没有方向，标量相加遵从算术加法的法则
打点计时器
在实验室中我们用打点计时器
电磁打点计时器
电火花计时器
电磁打点计时器
振针
工作电压： .
打点周期： .
打点方式： .
记录信息： .
交流电6V以下
利用振动的振针打点
T = 0.02S
时间和位移
直流？
交流？
电火花打点计时器
频率50Hz，
每隔0.02秒
打一次点
放电针
工作电压： . 打点周期： .
打点方式： . 记录信息： .
交流电220V
利用火花放电打点
T = 0.02S
时间和位移
动动手
同桌之间，一位同学手拿一支彩色画笔，另一位同学牵动一条长纸带，使纸带在笔下沿着直线缓慢向前移动，拿笔同学按照一定的时间间隔点击纸带（比如每秒1次）
纸带上有什么？
两点间的时间间隔
两点间的位移
练习使用打点计时器
1.固定打点计时器
2.安装纸带
3.启动电源, 用手水平地拉动纸带，纸带上就打出一 行小点，随后立即关闭电源
4.取下纸带
5、两种打点计时器的工作电压及应用
（1）工作电压：电磁打点计时器：4-6v低压交流电
电火花打点计时器：220v交流电
（2）日常应用：
①测时间：电源频率50Hz，每隔0.02s打一个点
②测位移
③研究纸带——研究物体的运动
匀速直线运动的位移—时间图像
（3）位移图象的物理意义
（2）匀速直线运动的位移图象是一条直线．
x/m
t/s
0
100
200
300
400
5
10
15
20
①在图象上的某一点表示运动物体在某时刻所处的位置．
②图线的斜率大小反映物体运动的快慢，斜率越大表明物体运动越快．
（l）以纵轴表示位移x，横轴表示时间t，质点的位移随时间变化的图象叫做位移—时间图象，简称位移图象．
