(共20张PPT)
“给我一个支点，我就能推动地球！”
——阿基米徳
*
*

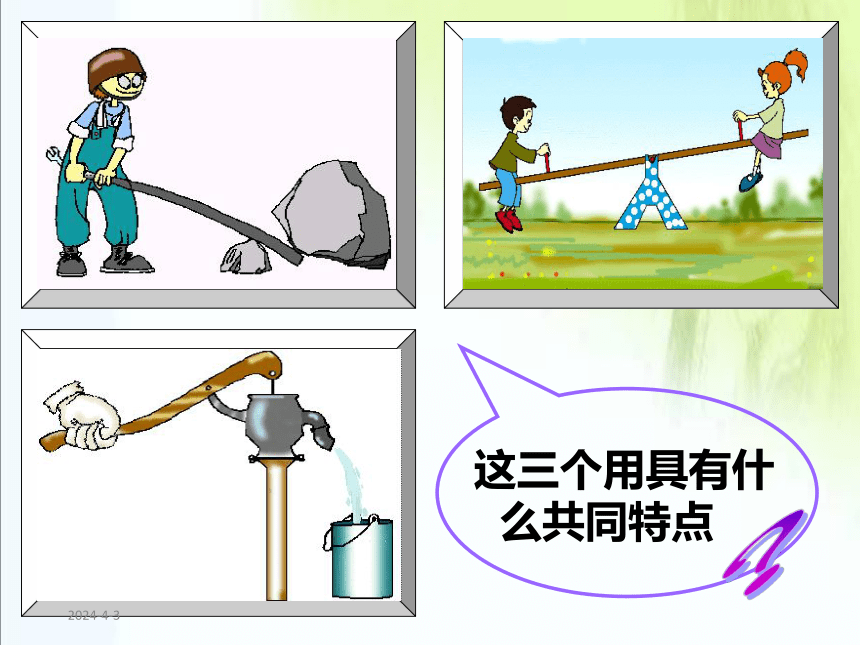

这三个用具有什
么共同特点
*

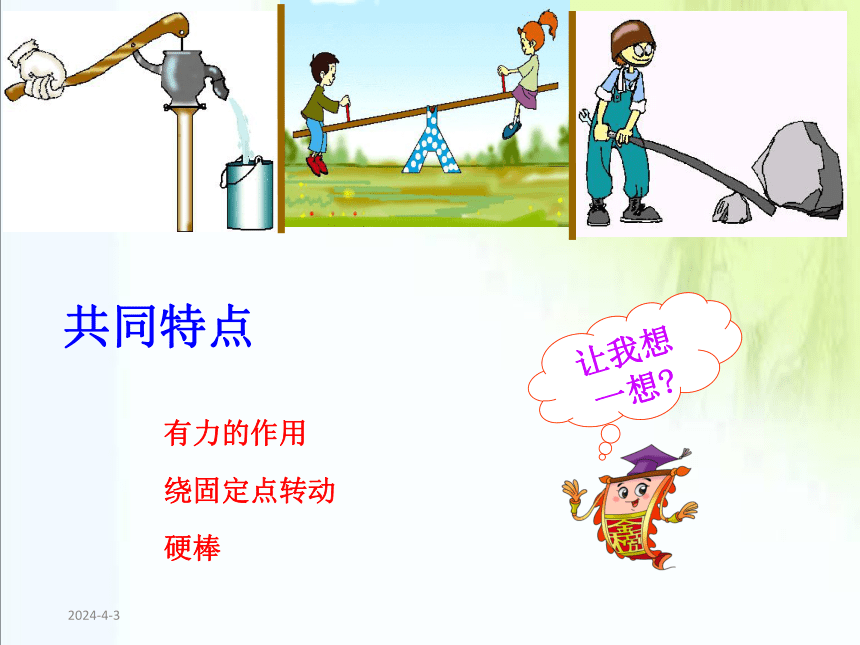

共同特点
有力的作用
绕固定点转动
硬棒
让我想一想
*
1、定义
一根硬棒在力的作用下能绕着固定点
转动，这根硬棒就叫做杠杆
一、杠杆
注意：硬棒可以是直,也可以是弯曲的,即硬棒可以是各种各样的形状.
归纳结论：
*
F2
L1
L2
O
支点：杠杆绕着转动的
点。（O）
动力：使杠杆转动的
力。（F1）
阻力：阻碍杠杆转动的
力。（F2）
动力臂：从支点到动力
作用线的垂直距离。（L1）
阻力臂：从支点
到阻力作用线的
垂直距离。（L2）
F1
2、杠杆的五要素

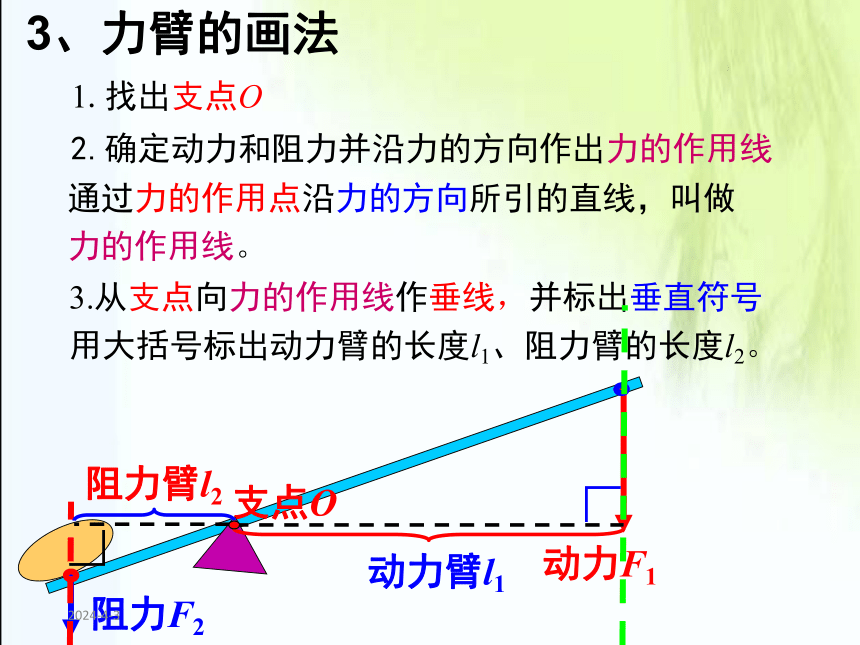

3、力臂的画法
1.找出支点O
2.确定动力和阻力并沿力的方向作出力的作用线
通过力的作用点沿力的方向所引的直线，叫做
力的作用线。
3.从支点向力的作用线作垂线，并标出垂直符号
用大括号标出动力臂的长度l1、阻力臂的长度l2。
支点O
动力臂l1
阻力臂l2
动力F1
阻力F2
∟
∟
*
*
F1
F2
O
l2
l1
∟
∟
F1
F2
O
∟
∟
l2
l1
二、杠杆的平衡条件
当杠杆在动力和阻力的作用下静止时，或作缓慢地匀速转动时，我们说杠杆平衡了。
杠杆的平衡:
*
实验探究：杠杆的平衡条件
1、 提出问题：
杠杆平衡时，动力、动力臂、阻力、阻力臂之间存在着怎样的关系？
2 、猜想：
猜想： F1 · L1=F2 · L2
*
3、
调节杠杆两端的螺母，使杠杆在不挂钩码时，保持水平并静止，达到平衡状态。
给杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆平衡。这时杠杆两端受到的作用力等于各自钩码的总重量。
*
杠杆平衡的条件是:_____________________________;
它的公式是___________;或是________;
也称作__________.
动力×动力臂＝阻力×阻力臂
F1l1=F2l2
杠杆原理
结 论：
*
实验次数 动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm
1
2
3
4 、进行实验：
*
三类杠杆：
若l1＞l2，则F1 F2
若l1= l2，则F1 F2
若l1＜l2，则F1 F2
＞
省力杠杆
等臂杠杆
费力杠杆
＝
＜
小结：判断杠杆的类型，实际就是比较动力臂和阻力臂的大小。
三、杠杆的分类
特点：省力，费距离
例：撬棒、铡刀、瓶起子
特点：费力，省距离
例：镊子、钓鱼竿、理发用的剪子
特点：不省力，也不费距离
例：托盘天平
请对下列应用的杠杆进行分类：
省力杠杆
费力杠杆
费力杠杆
费力杠杆
省力杠杆
费力杠杆
*
1. 杠杆的定义：一根硬棒，在力的作用下如 果能绕着固定点转动，这根硬棒就叫杠杆。
2. 杠杆的五要素：
（1）支点：杠杆绕着转动的点。（用“O”表示）
（2）动力：使杠杆转动的力。（用“F1”表示）
（3）阻力：阻碍杠杆转动的力。（用“F2”表示）
（4）动力臂：从支点到动力作用线的垂直距离。
（用“L1”表示）
（5）阻力臂：从支点到阻力作用线的垂直距离。
（用“L2”表示）
*
4. 杠杆的种类：
省力杠杆：L1>L2，动力小于阻力　
　特点：省力，但费距离。应用：羊角锤
费力杠杆：L1　特点：费力，但省距离。应用：钓鱼竿
等臂杠杆：L1＝L2 ，动力等于阻力
　特点：不省力也不费力。应用：天平
3. 杠杆的平衡条件：
动力×动力臂＝阻力×阻力臂
F1L1＝ F2L2
*

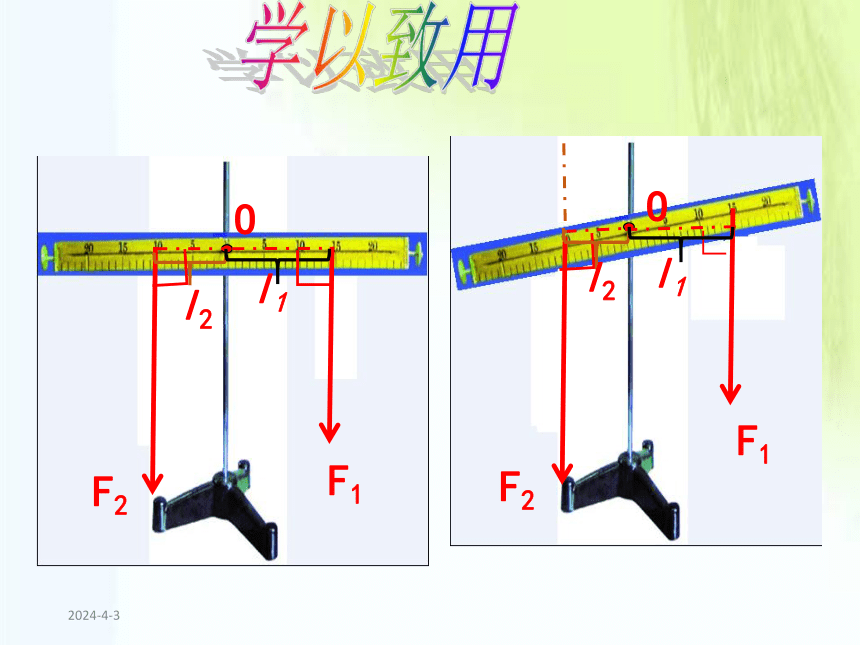

画出图中杠杆各力的力臂
F1
F2
l1
l2
F1
F2
l1
O
l2
O
想一想
*
O
l1＝9m
l2＝7cm
F1＝200N
F2
杠杆的平衡条件应用
例题：
由F1l1＝F2l2 得：
解：
F2
=
F1 l1
l2
=
200N×9m
0.07m
＝2.57×104N
m
=
F2
g
=
10N·kg－1
2.57×104N
=2.57×103kg＝2.57t
*
下列说法中哪些是正确的（ ）
A. 使用杠杆一定会省力；
B. 省力杠杆的动力臂一定小于阻力臂；
C. 动力臂是支点到动力作用点的距离；
D. 等臂杠杆不省力也不省距离。
D
*
图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。
A
O
B
F
G
C
*
