第2 章　网络应用

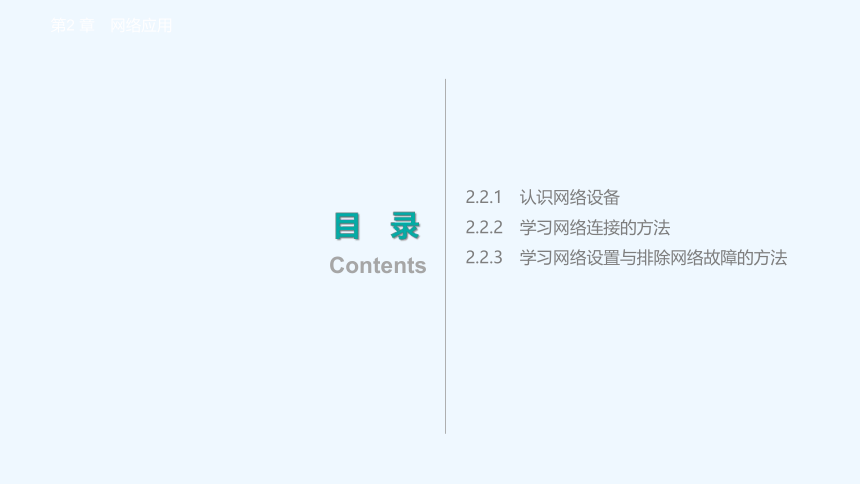

目　录
Contents
2.2.1　认识网络设备
2.2.2　学习网络连接的方法
2.2.3　学习网络设置与排除网络故障的方法
第2 章　网络应用

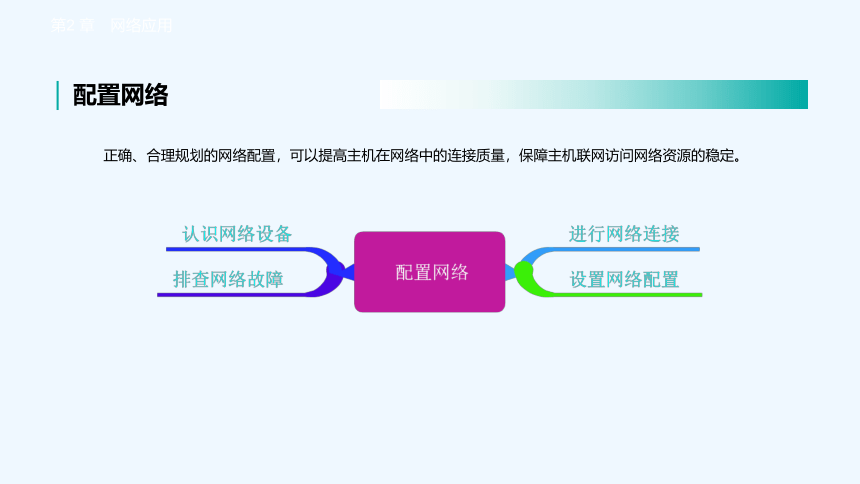

│ 配置网络
正确、合理规划的网络配置，可以提高主机在网络中的连接质量，保障主机联网访问网络资源的稳定。
第2 章　网络应用

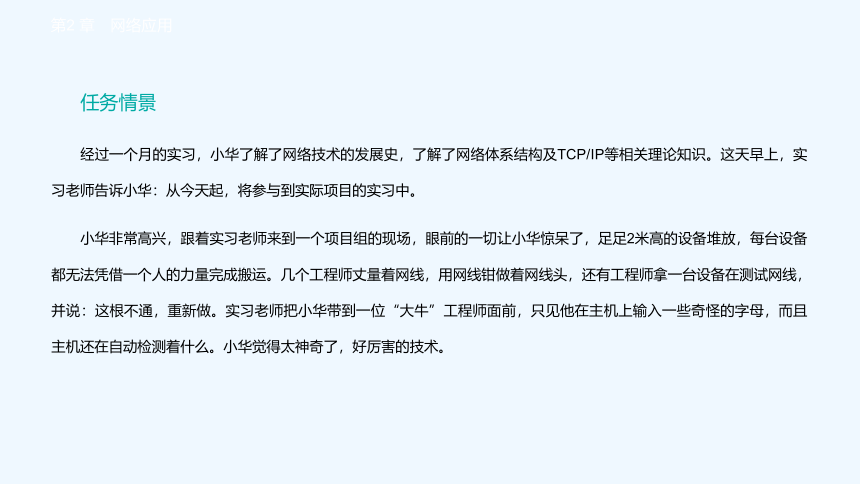

任务情景
经过一个月的实习，小华了解了网络技术的发展史，了解了网络体系结构及TCP/IP等相关理论知识。这天早上，实习老师告诉小华：从今天起，将参与到实际项目的实习中。
小华非常高兴，跟着实习老师来到一个项目组的现场，眼前的一切让小华惊呆了，足足2米高的设备堆放，每台设备都无法凭借一个人的力量完成搬运。几个工程师丈量着网线，用网线钳做着网线头，还有工程师拿一台设备在测试网线，并说：这根不通，重新做。实习老师把小华带到一位“大牛”工程师面前，只见他在主机上输入一些奇怪的字母，而且主机还在自动检测着什么。小华觉得太神奇了，好厉害的技术。
第2 章　网络应用

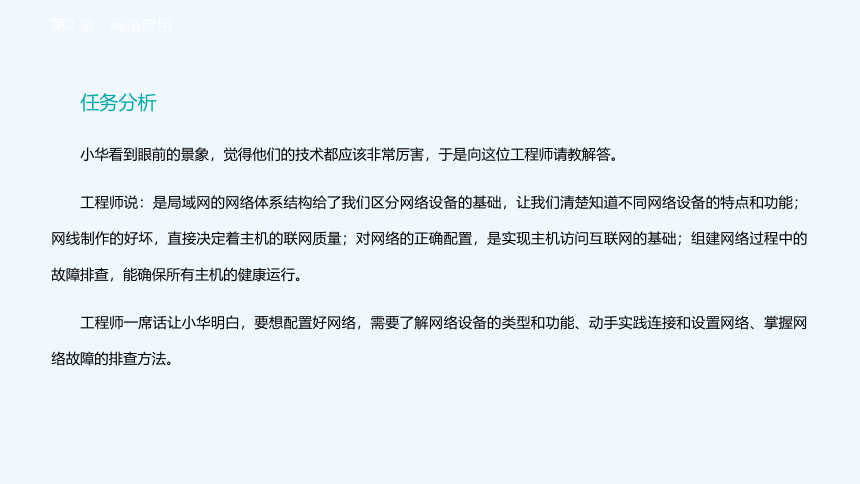

任务分析
小华看到眼前的景象，觉得他们的技术都应该非常厉害，于是向这位工程师请教解答。
工程师说：是局域网的网络体系结构给了我们区分网络设备的基础，让我们清楚知道不同网络设备的特点和功能；网线制作的好坏，直接决定着主机的联网质量；对网络的正确配置，是实现主机访问互联网的基础；组建网络过程中的故障排查，能确保所有主机的健康运行。
工程师一席话让小华明白，要想配置好网络，需要了解网络设备的类型和功能、动手实践连接和设置网络、掌握网络故障的排查方法。
第2 章　网络应用

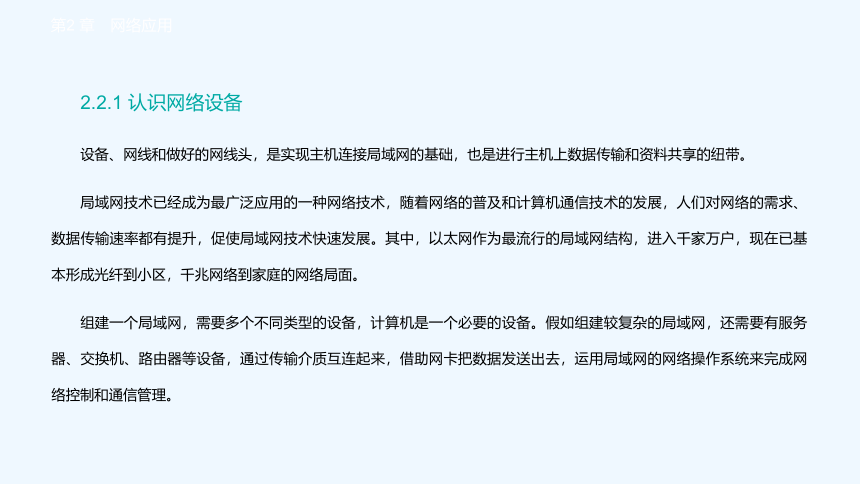

2.2.1 认识网络设备
设备、网线和做好的网线头，是实现主机连接局域网的基础，也是进行主机上数据传输和资料共享的纽带。
局域网技术已经成为最广泛应用的一种网络技术，随着网络的普及和计算机通信技术的发展，人们对网络的需求、数据传输速率都有提升，促使局域网技术快速发展。其中，以太网作为最流行的局域网结构，进入千家万户，现在已基本形成光纤到小区，千兆网络到家庭的网络局面。
组建一个局域网，需要多个不同类型的设备，计算机是一个必要的设备。假如组建较复杂的局域网，还需要有服务器、交换机、路由器等设备，通过传输介质互连起来，借助网卡把数据发送出去，运用局域网的网络操作系统来完成网络控制和通信管理。
第2 章　网络应用

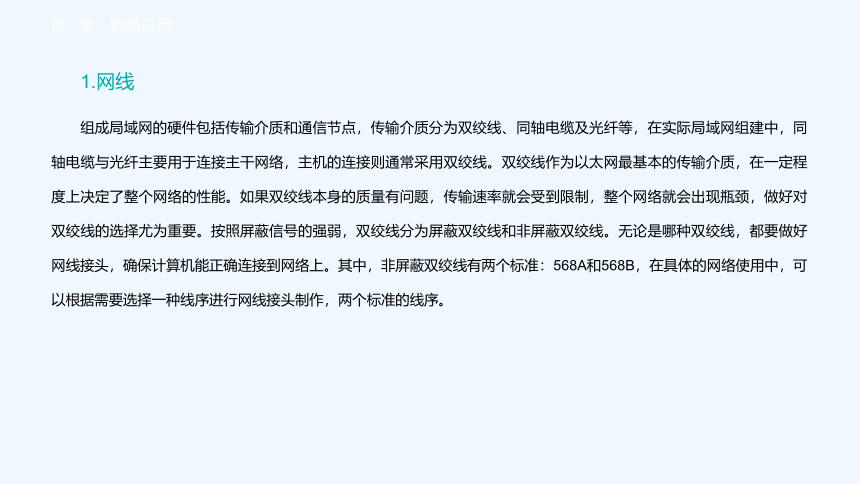

1.网线

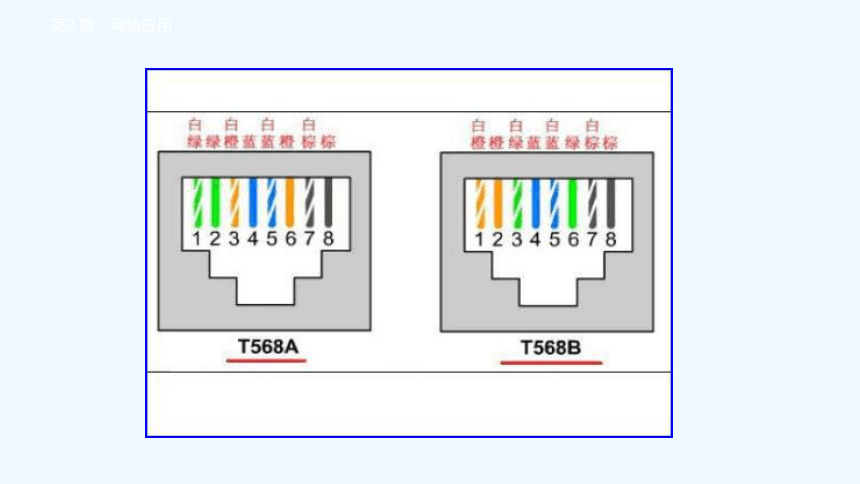

组成局域网的硬件包括传输介质和通信节点，传输介质分为双绞线、同轴电缆及光纤等，在实际局域网组建中，同轴电缆与光纤主要用于连接主干网络，主机的连接则通常采用双绞线。双绞线作为以太网最基本的传输介质，在一定程度上决定了整个网络的性能。如果双绞线本身的质量有问题，传输速率就会受到限制，整个网络就会出现瓶颈，做好对双绞线的选择尤为重要。按照屏蔽信号的强弱，双绞线分为屏蔽双绞线和非屏蔽双绞线。无论是哪种双绞线，都要做好网线接头，确保计算机能正确连接到网络上。其中，非屏蔽双绞线有两个标准：568A和568B，在具体的网络使用中，可以根据需要选择一种线序进行网线接头制作，两个标准的线序。
第2 章　网络应用
第2 章　网络应用

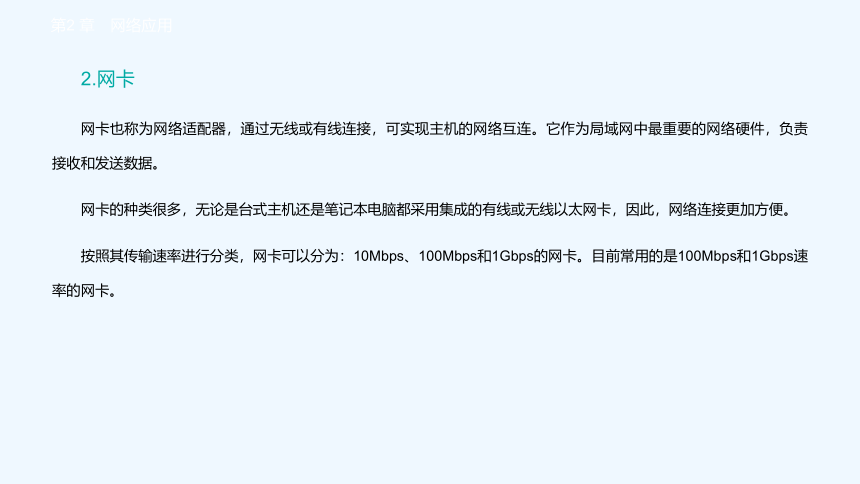

2.网卡
网卡也称为网络适配器，通过无线或有线连接，可实现主机的网络互连。它作为局域网中最重要的网络硬件，负责接收和发送数据。
网卡的种类很多，无论是台式主机还是笔记本电脑都采用集成的有线或无线以太网卡，因此，网络连接更加方便。
按照其传输速率进行分类，网卡可以分为：10Mbps、100Mbps和1Gbps的网卡。目前常用的是100Mbps和1Gbps速率的网卡。
第2 章　网络应用

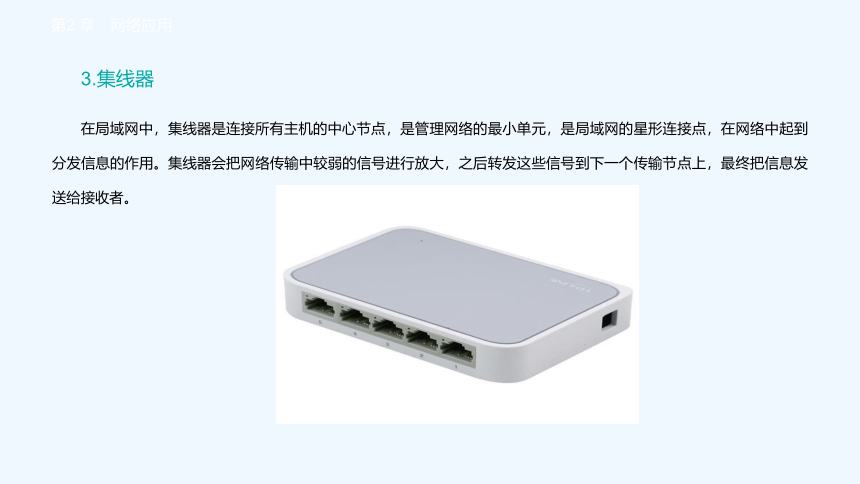

3.集线器
在局域网中，集线器是连接所有主机的中心节点，是管理网络的最小单元，是局域网的星形连接点，在网络中起到分发信息的作用。集线器会把网络传输中较弱的信号进行放大，之后转发这些信号到下一个传输节点上，最终把信息发送给接收者。
第2 章　网络应用

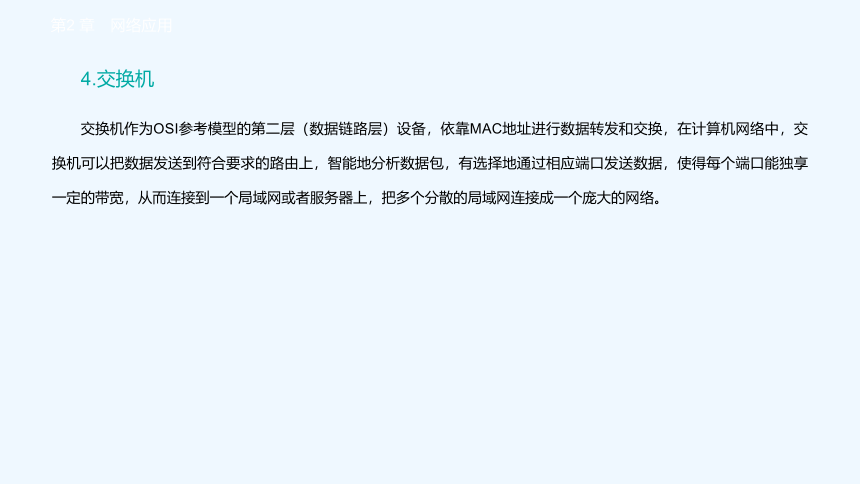

4.交换机
交换机作为OSI参考模型的第二层（数据链路层）设备，依靠MAC地址进行数据转发和交换，在计算机网络中，交换机可以把数据发送到符合要求的路由上，智能地分析数据包，有选择地通过相应端口发送数据，使得每个端口能独享一定的带宽，从而连接到一个局域网或者服务器上，把多个分散的局域网连接成一个庞大的网络。
第2 章　网络应用

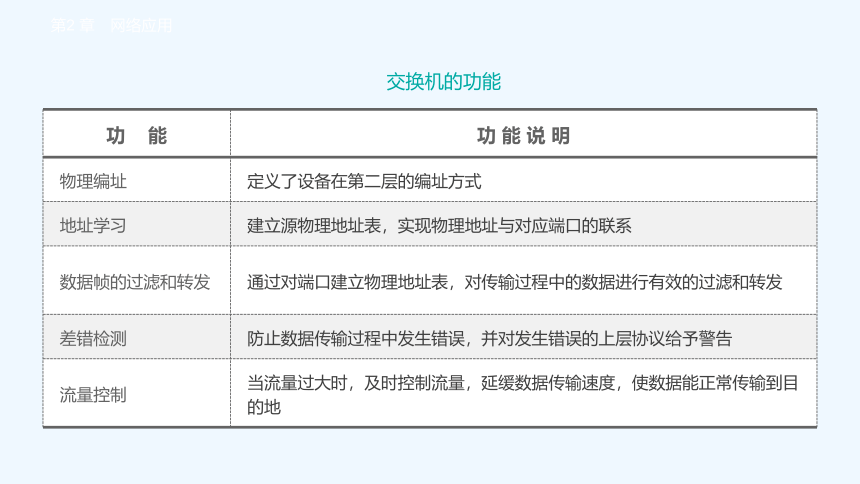

交换机的功能
功 能 功 能 说 明
物理编址 定义了设备在第二层的编址方式
地址学习 建立源物理地址表，实现物理地址与对应端口的联系
数据帧的过滤和转发 通过对端口建立物理地址表，对传输过程中的数据进行有效的过滤和转发
差错检测 防止数据传输过程中发生错误，并对发生错误的上层协议给予警告
流量控制 当流量过大时，及时控制流量，延缓数据传输速度，使数据能正常传输到目的地
第2 章　网络应用

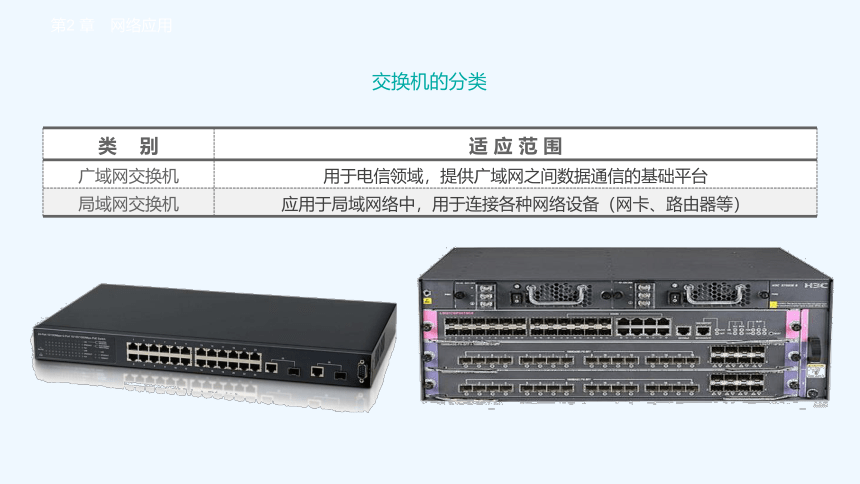

交换机的分类
类 别 适 应 范 围
广域网交换机 用于电信领域，提供广域网之间数据通信的基础平台
局域网交换机 应用于局域网络中，用于连接各种网络设备（网卡、路由器等）
第2 章　网络应用
5.路由器
局域网中的计算机通过集线器或交换机设备可以实现内部网络的互联互通，但要想实现互联网访问，还需要增加路由器设备。路由器设备作为工作于局域网的网络层设备，主要负责网络的路由控制和路径选择，从多条网络路径中寻找一条最优路径进行数据的转发。
第2 章　网络应用
说一说
我国很多网络设备已达到了世界先进水平，请举例说明主流网络设备有哪些？给生活带来了哪些便利？
第2 章　网络应用
2.2.2 学习网络连接的方法
随着互联网技术的发展，局域网接入互联网已经成为家庭、企业、政府等的必需。计算机连接到局域网，再连接访问互联网。
家庭网络示意图
家庭网络示意图
第2 章　网络应用
1. 主机—路由器
在主机与路由器连接时，把准备好的双绞线分别连接到主机的网卡和路由器的LAN口上，检查两端的接口是否连接正确，通过观察闪烁灯来进行判断。如果显示绿灯，则连接成功，否则存在问题，要进一步排查其原因。
第2 章　网络应用
2. 路由器—互联网
把主机与路由器连接好后，要实现与外界的网络联系，需要通过WAN口把路由器与外网连接起来。同时设置好路由器的相关参数，才能使局域网中的设备访问互联网。
通过上述网络设备的连接，了解连接网络设备的顺序。如何有效设置网络及在设置过程中需要注意哪些事项，需要进一步学习网络设置来解决这些问题。
第2 章　网络应用
说一说
请谈一谈如何实现家庭多台设备同时上网？
第2 章　网络应用
2.2.3 学习网络设置与排除网络故障的方法
工程师在主机上输入一些指令后，主机实现自动检测，正是对网络组建过程中网络设备的设置和网络连接后出现故障的排查行为。在局域网中，人们会经常遇到主机上不了网、系统不能登录等问题，如果在组建局域网时进行网络设置的复核和潜在隐患的排除，就能实现系统的稳定和互联网访问的流畅。
第2 章　网络应用
1.网络的基本设置
网络的设置包括主机的网络设置和路由器的设置等
主机的网络设置
当把主机通过网线连接到交换机（或者路由器）后，需对网卡做设置才能实现主机之间的互访，下面以Windows 10系统的网卡为例：
打开“网络和Internet”设置，单击左侧的“以太网”选项，再单击右侧的“更改适配器选项”，弹出的窗口。
第2 章　网络应用
第2 章　网络应用
在“网络连接”窗口中双击选择已经连接的网络连接图标，在弹出的“以太网 属性”对话框中即可看到要设置的详细属性。单击“Internet协议版本4（TCP/IPv4）”项目，再单击“属性”按钮，在弹出的“Internet协议版本4（TCP/IPv4）属性”对话框中即可设置本机的IP地址等信息。在以上的IPv4信息的设置中，需要先知道路由器的网段信息，才能设置相应的IP地址及子网掩码。
第2 章　网络应用
路由器的设置。
登录路由器的Web管理页面后，可以看到路由器的设置，主要包括三个方面：WAN口设置、LAN口设置及无线网络设置等内容。
① WAN口设置。
在WAN口设置里，主要把运营商提供的IP信息设置到相应的内容中，如图2-15所示。
② LAN口设置。
LAN口设置比较灵活，根据指定的内网IP段，给主机分配相对应的IP地址，如图2-16所示。
③ 无线网络设置。
现在家庭路由器是集路由、交换、无线为一体的设备，因此在设置路由器时，无线网络的设置也包括在内。对无线网络的设置，可以从基本设置和安全设置两个方面进行。基本设置主要设置无线网络的SSID号、信道、模式、频段带宽等，如图2-17所示。而安全设置主要针对无线访问的加密方式、连接安全等进行设置，如图2-18所示。
第2 章　网络应用
第2 章　网络应用
2. 故障排除
网络设备连接完毕，主机就可以通过路由器设备进行上网。在实际网络组建过程中，在进行网络硬件和软件的安装时，可能会遇到各种问题导致网络无法连通。要解决这些网络问题，需要具备丰富的软硬件知识。局域网的组网并不复杂，但很多时候局域网的故障让我们无从下手。因此，测试和排除网络故障是解决问题的关键。从故障类型来分，局域网故障主要分为硬件故障和软件故障两种，其中硬件故障较难诊断和解决。表2-19为硬件故障类型，表2-20为软件故障类型。
第2 章　网络应用
硬件故障类型
故 障 类 型 故 障 说 明
设备故障 网络设备本身出现问题。如网线铜片没有压紧、松动，造成网线不通。在一般硬件故障中，网线问题占很大一部分。另外，网卡、交换机、路由器的接口，甚至主板插槽都有可能损坏造成网络不通
设备冲突 设备冲突是计算机无法上网的难题之一。计算机系统中的资源占用，如中断请求、I/O地址等，而网卡的资源占用最容易与显卡、声卡等设备产生冲突，导致系统无法工作。一般情况下，先安装显卡、网卡，再安装其他设备，发生网卡与其他设备冲突的可能性会小一些
设备驱动问题 严格来说，属于软件问题。由于它与硬件最密切，所以归结为硬件问题。主要的驱动问题是出现不兼容的情况，如驱动程序与操作系统、驱动程序与BIOS的不兼容
第2 章　网络应用
软件故障类型
故 障 类 型 故 障 说 明
协议配置问题 协议作为计算机之间的语言，如果没有绑定正确的协议，或者协议的具体设置不正确，如TCP/IP协议中的IP地址设置不正确，将会导致网络出现故障
服务安装问题 在局域网中某些系统还需要安装重要的服务，如系统中的共享和打印服务
其他故障 网络应用中的故障不容易解决，如网络通信拥塞、广播风暴等
第2 章　网络应用
网络故障的排查
故 障 点 说 明
网络电缆问题 开机状态下观察网卡指示灯颜色，黄色表示连接正常，绿色表示主板已供电并正处于待机状态
本机驱动问题 不能上网一般都是由本机故障引起的，确定是否为本机问题的简单办法是询问网管是否有类似的故障发生
网卡故障或IP参数配置不当 查看网卡指示灯和系统设备表中网卡的状态，使用ping或ipconfig命令来查看和测试IP参数配置是否正确
软件配置诊断故障 检查系统安全设置与应用程序之间是否存在冲突，检查应用程序与其他程序是否存在冲突
安全问题故障 感染病毒、黑客入侵、安全漏洞等
第2 章　网络应用
说一说
网络一旦出现故障，往往会造成不可挽回的损失，请谈一谈如何避免网络故障？
第2 章　网络应用
