3 实验：导体电阻率的测量
实验1 长度的测量及测量工具的选用
第十一章 电路及其应用

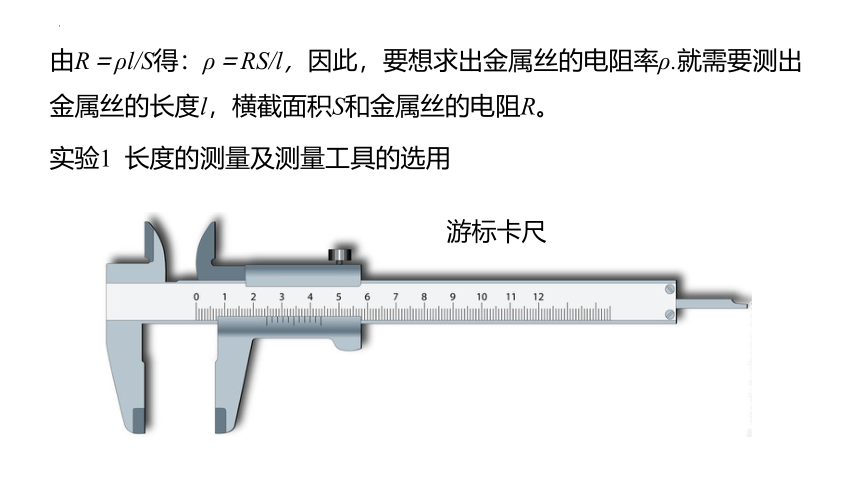

由R＝ρl/S得：ρ＝RS/l，因此，要想求出金属丝的电阻率ρ.就需要测出金属丝的长度l，横截面积S和金属丝的电阻R。
实验1 长度的测量及测量工具的选用
游标卡尺
小窗口播放
外测量爪
紧固螺钉
内测量爪
游标尺
深度尺
主尺

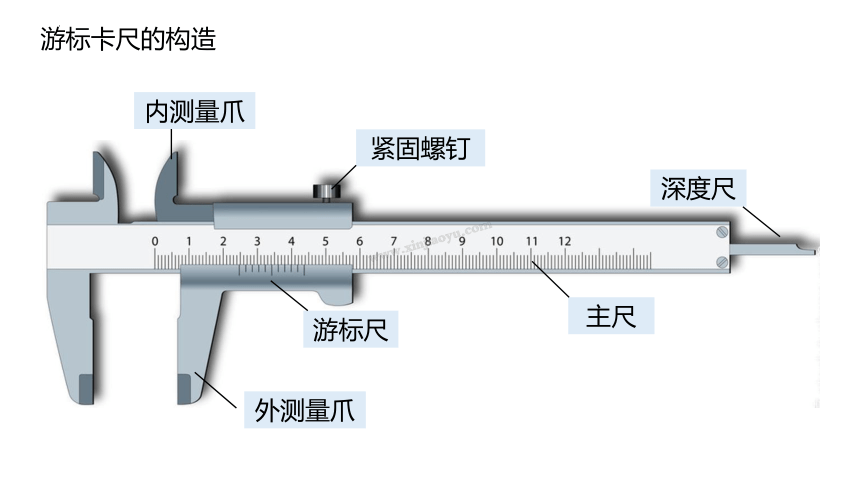

游标卡尺的构造
主尺
游标
0
1
0
10
cm
主尺上的最小分度是1毫米，游标上有10个等分度，总长为主尺上的9毫米，则游标上每一个分度为0.9毫米
10毫米
9毫米
1毫米
0.9毫米

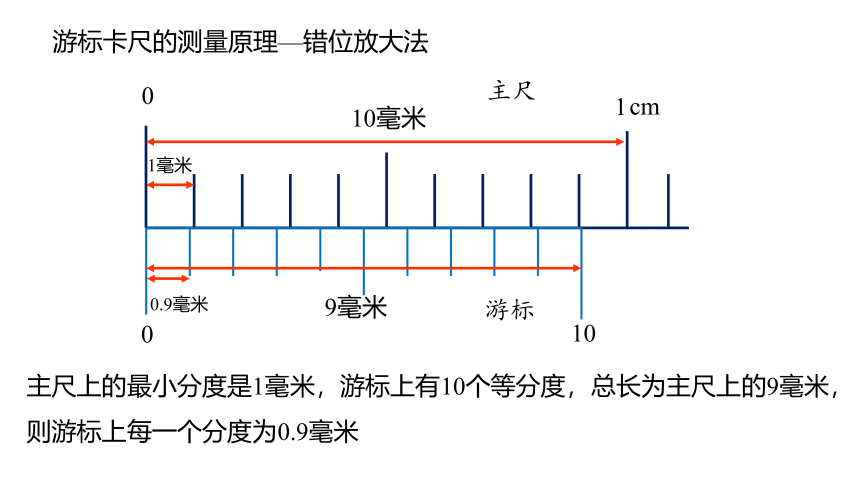

游标卡尺的测量原理—错位放大法
主尺
游标
0
1
0
10
cm

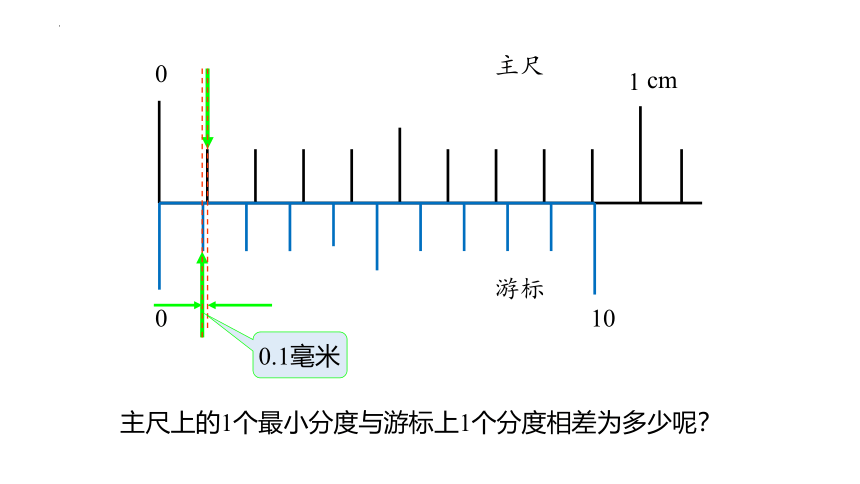

主尺上的1个最小分度与游标上1个分度相差为多少呢？
0.1毫米
主尺
游标
0
1
0
10
cm

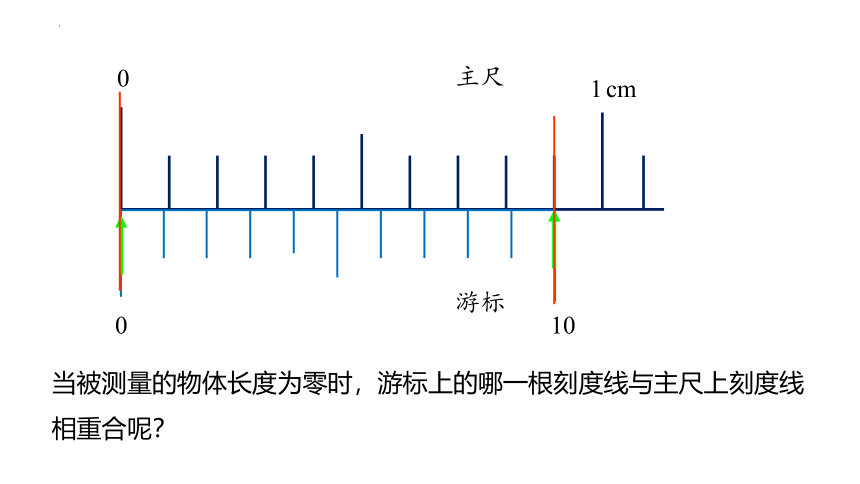

当被测量的物体长度为零时，游标上的哪一根刻度线与主尺上刻度线相重合呢？

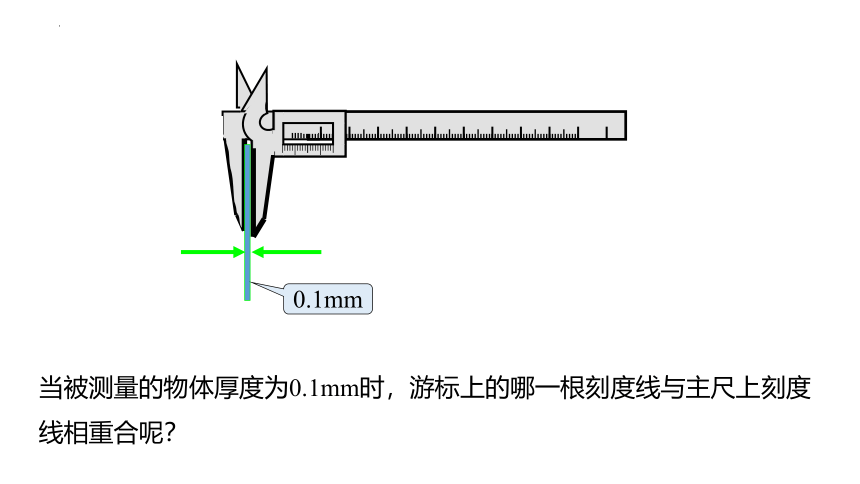

当被测量的物体厚度为0.1mm时，游标上的哪一根刻度线与主尺上刻度线相重合呢？
0.1mm
主尺
游标
0
1
0
10
cm

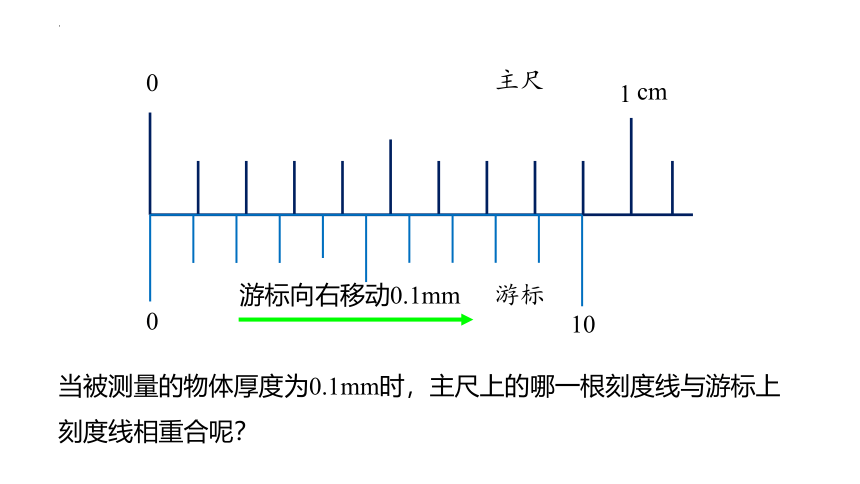

当被测量的物体厚度为0.1mm时，主尺上的哪一根刻度线与游标上刻度线相重合呢？
游标向右移动0.1mm
主尺
游标
0
1
0
10
cm

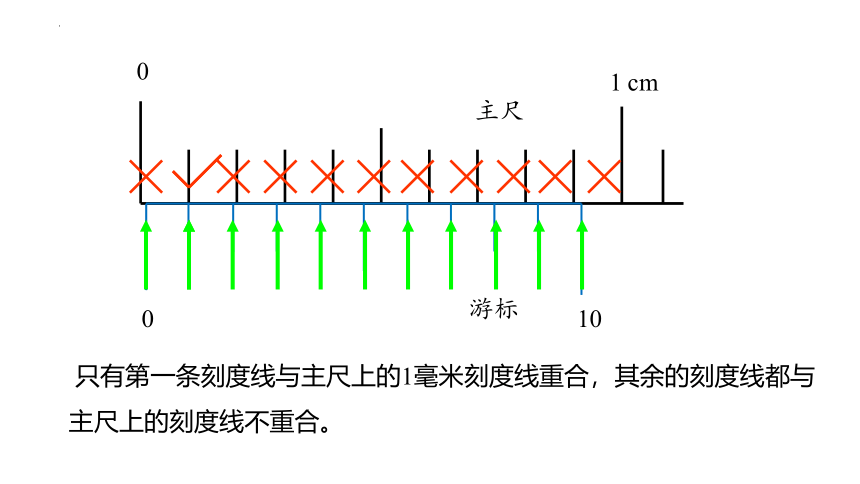

只有第一条刻度线与主尺上的1毫米刻度线重合，其余的刻度线都与主尺上的刻度线不重合。

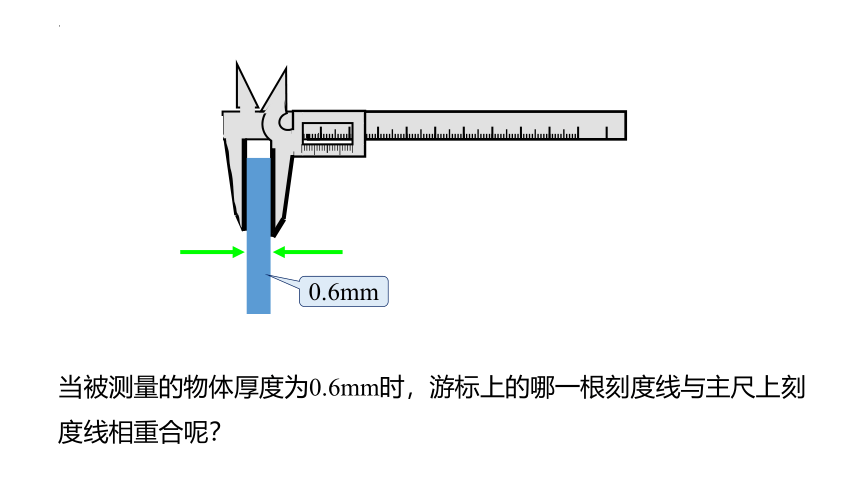

当被测量的物体厚度为0.6mm时，游标上的哪一根刻度线与主尺上刻度线相重合呢？
0.6mm
主尺
游标
0
1
0
10
cm

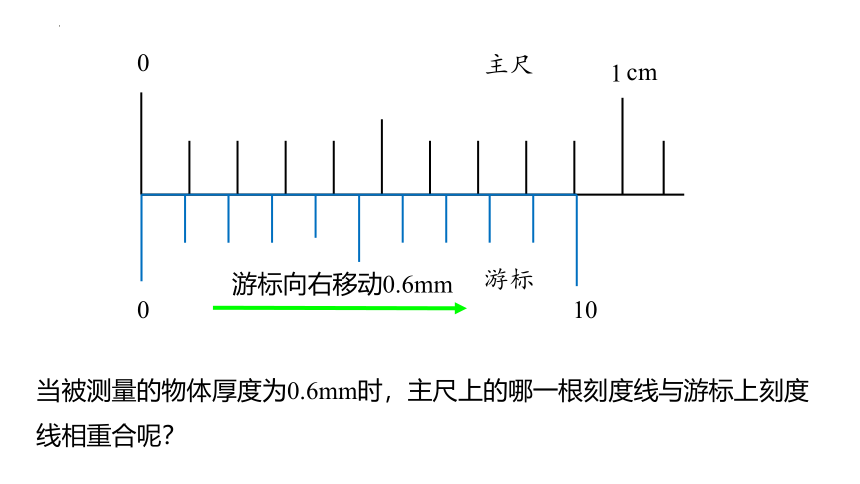

当被测量的物体厚度为0.6mm时，主尺上的哪一根刻度线与游标上刻度线相重合呢？
游标向右移动0.6mm
主尺
游标
0
1
0
10
cm
只有第6条刻度线与主尺上的刻度线重合，其余的刻度线都与主尺上的刻度线不重合。
当被测量的物体厚度为27.7mm(2.77cm)时，主尺上的哪一根刻度线与游标上刻度线相重合呢？
27.7mm(2.77cm)
主尺
游标
0
1
0
10
cm
游标向右移动27.7mm
当被测量的物体厚度为27.7mm(2.77cm)时，主尺上的哪一根刻度线与游标上刻度线相重合呢？
主尺
cm
3
0
10
游标
27mm
只有第7条刻度线与主尺上的刻度线重合，其余的刻度线都与主尺上的刻度线不重合。
10分度游标卡尺读数规则
测量值= 主尺整毫米数 + N× 1/10mm
主尺
0 1 2 3 4
0
主尺读数：4mm
游标尺读数：3 ×1/10mm =0.3mm
N指游标上第几根线与主尺对齐
读数练习
测量值：20 mm + 6×1/10mm=20.6mm
0 1 2 3 4
0 10
读数练习
0
10
20
0
1
2
3
20分度游标卡尺
观察20分度和50分度的游标卡尺的主尺刻度与游标刻度的区别，思考它们的精确度是多少？又如何来读数呢？
精确度为0.05
游标尺的读数包括以下三个步骤：
1、从主尺上读出主要部分，即游标尺的零刻度线对准的主尺上的刻度值A(应以mm为单位）。
2、找出从游标尺上的第N条刻度线与主尺上的某条刻度线对齐，然后根据游标尺的种类确定每分度的值u（10分度尺为0.1mm,20分度尺为0.05mm,50分度尺为0.02mm),算出游标尺上计出的值B：B=N×u （ mm）
3、求出最后结果：X=A+B （mm)
游标尺的读数方法（考点）
测一根金属管的深度时，则这根金属管的深度是 cm；
1.055
1cm
2cm
3cm
0
10
20
主尺
游标尺
课堂实练
螺旋测微器（又叫千分尺）是精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几厘米。
螺旋测微器
小窗口播放
螺旋测微器
螺旋测微器的结构
框架
旋钮
可动刻度
固定刻度
测微螺杆
微调旋钮
测砧
螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。
螺旋测微器的原理
螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位。
0
0
50
45
①由固定刻度上读整毫米数；
②由可动刻度读格数,并估读,再乘以0.01；
③待测长度为两者之和。
螺旋测微器的读数
固定刻度＋可动刻度×精度0.01mm＝读数
注意单位和半刻度是否漏出
要估读，不要单位
螺旋测微器的读数方法：
0
1
2
固定刻度：2
是否超过半刻度？
可动刻度：46.0
45
0
40
读数L=
固定刻度
L= 2 + 0.5 + 0.460 = 2.960 mm
+
半刻度
+
可动刻度
是
螺旋测微器的读数练习：
0
1
固定刻度：1
是否超过半刻度？
可动刻度25.0
25
30
20
读数L=
固定刻度
L= 1 + 0.5 + 0.250 = 1.750 mm
+
半刻度
+
可动刻度
是
0
1
2
固定刻度：2
是否超过半刻度？
可动刻度：34.4
35
40
30
读数L=
固定刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
+
半刻度
+
可动刻度
否
螺旋测微器的读数练习：
0
固定刻度：0
是否超过半刻度？不太清楚
可动刻度：0.6
说明已经超过半刻度线
0
5
45
读数L=
固定刻度
L= 0 + 0.5 + 0.006 = 0.506 mm
+
半刻度
+
可动刻度
螺旋测微器的读数练习：
0
固定刻度：0
是否超过半刻度？不太清楚
可动刻度：49.6
说明没有超过半刻度线
0
50
45
读数L=
固定刻度
L= 0 + 0 + 0.496 = 0.496 mm
+
半刻度
+
可动刻度
螺旋测微器的读数练习：
螺旋测微器的使用
①调零：使用前应先检查零点，方法是缓缓转动微调旋钮，使测微螺杆和测砧接触，到微调旋钮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差；
②测量：左手持曲柄（U型框架），右手转动旋钮使测杆与测砧间距稍大于被测物，放入被测物，转动微调旋钮到夹住被测物，微调旋钮发出声音为止；
③读数：拨固定旋钮使测杆固定后读数。
①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。
②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。
③读数时，千分位要一位估读数字，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。
④用毕放回盒中，存放中测杆和测砧不要接触，长期不用，要涂油防锈。
注意事项
