(共14张PPT)

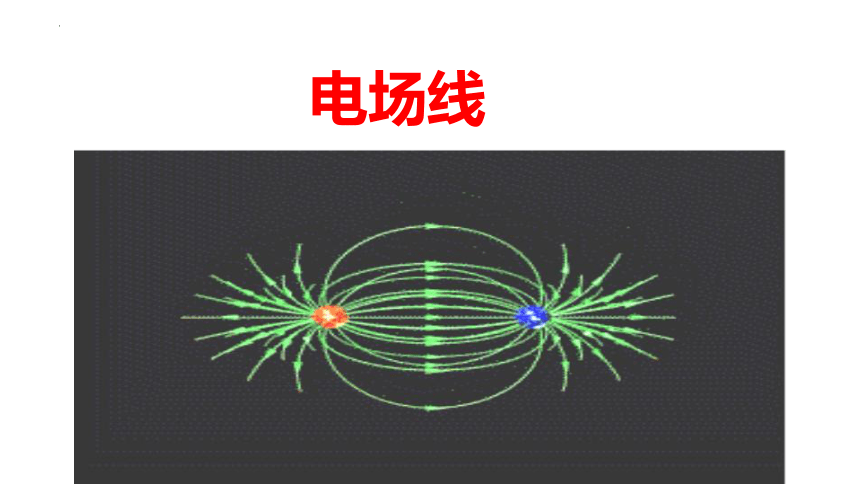

电场线

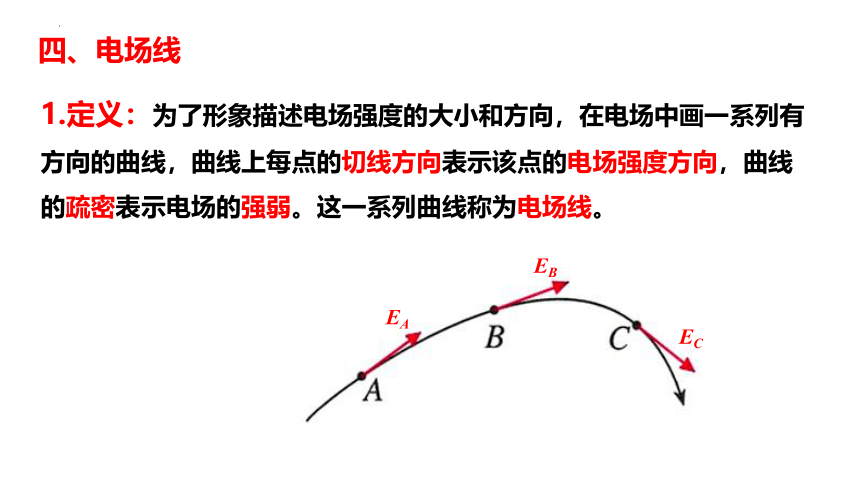

四、电场线
1.定义:为了形象描述电场强度的大小和方向,在电场中画一系列有方向的曲线,曲线上每点的切线方向表示该点的电场强度方向,曲线的疏密表示电场的强弱。这一系列曲线称为电场线。
EA
EB
EC

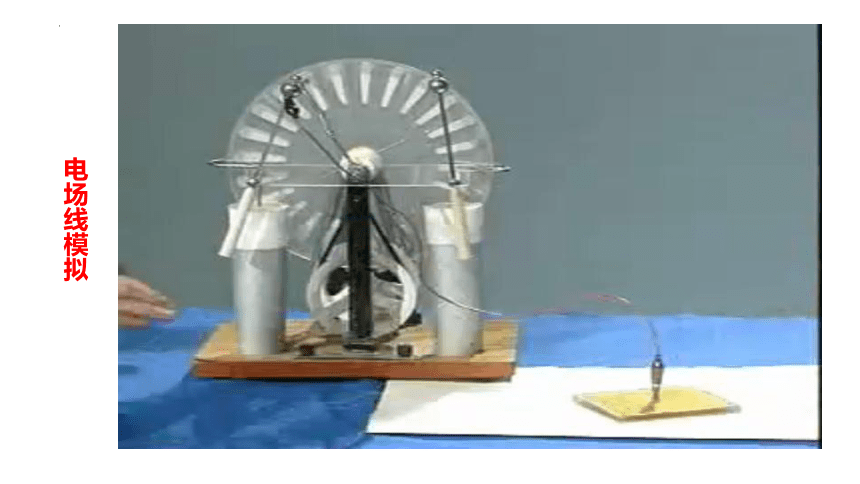

电场线模拟

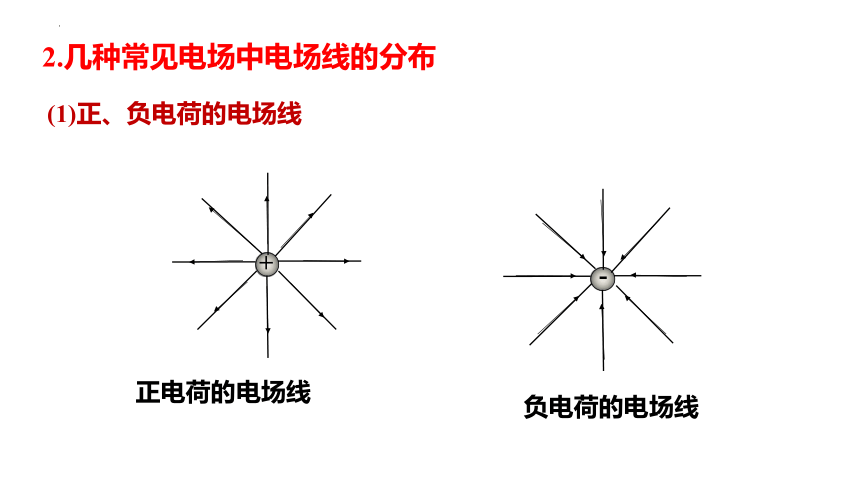

2.几种常见电场中电场线的分布
(1)正、负电荷的电场线
+
正电荷的电场线
-
负电荷的电场线

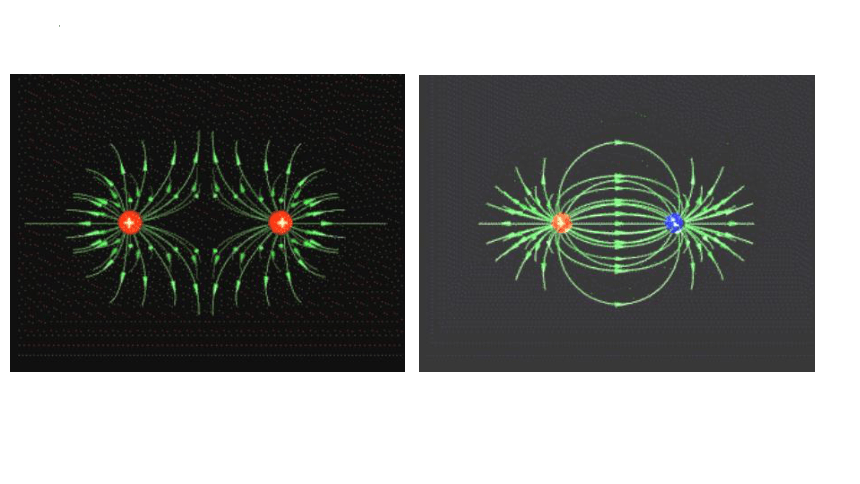

(2)等量异种点电荷的电场线
(1)沿着两个点电荷的连线,电场强度先变小,后变大
(2)从两点电荷连线中点 O 沿中垂线到无穷远处,电场强度逐渐减弱。
(3)连线或中垂线上关于 O 点对称的两点电场强度相同(等大、同向)

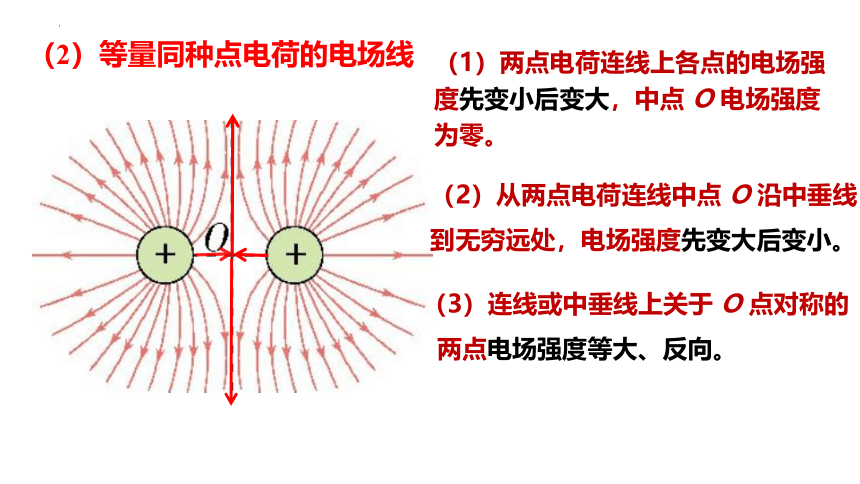

(2)等量同种点电荷的电场线
(1)两点电荷连线上各点的电场强度先变小后变大,中点 O 电场强度为零。
(2)从两点电荷连线中点 O 沿中垂线到无穷远处,电场强度先变大后变小。
(3)连线或中垂线上关于 O 点对称的
两点电场强度等大、反向。
电场中各点电场强度大小、电场强度的方向都相同的电场。
4、电场线的特点
(1)电场线总是从正电荷或无限远出发,终止于无限远或负电荷;
(2)电场线在电场中不相交;
(3)在同一幅图中,电场强度较大的地方电场线较密,电场强度较小的地方电场 线较疏,可以用电场线的疏密程度来表示电场强度的相对大小。
(4)电场线并不是真实存在的,只是为了描述电场方便而假想的线
3、匀强电场
1.电场线能直观、方便地反映电场的分布情况。如图甲是等量异号点电荷形成电场的电场线,图乙是场中的一些点;O是电荷连线的中点,E、F是连线中垂线上相对O对称的两点,B、C和A、D也相对O对称。则(  )
A.E、F两点场强不同
B.A、D两点场强不同
C.B、O、C三点,O点场强最小
D.只在静电力作用下,电子在O点的加速度小于它在E点的加速度
B C
2.空间存在甲、乙两相邻的金属球,甲球带正电,乙球原来不带电,由于静电感应,两球在空间形成了如图所示稳定的静电场.实线为其电场线,虚线为其等势线,A、B两点与两球球心连线位于同一直线上,C、D两点关于直线对称,则(  )
A.A点和B点的电场强度大小相同
B.C点和D点的电场强度大小相同
C.A点和B点的电场强度方向相同
D.C点和D点的电场强度方向相同
B
3.两个带等量正电的点电荷,固定在图中A、B两点,O是它们连线的中点,N、P是中垂线上的两点,ON=OP。一带负电的试探电荷,从P点由静止释放,只在静电力作用下运动,则试探电荷(  )
A.运动到O点时的速度最大
B.经过关于O对称的两点时加速度相同
C.沿着P→O→N,试探电荷的加速度一定先减小后增加
D.若试探电荷的电量增大,试探电荷在P点所受电场力与其电量的比值增大
A
4.如图中带箭头的直线是某一电场中的一条电场线,在这条线上有A、B两点,若用EA、EB表示A、B两点的场强大小,则正确的是(  )
A.A、B两点的场强方向相同
B.电场线从A指向B,所以EA>EB
C.A、B同在一条电场线上,且电场线是直线,所以EA=EB
D.不知A、B附近的电场线分布状况,EA、EB的大小不能确定
AD
5.如图所示,实线是匀强电场的电场线,虚线是某一带电粒子通过该电场区域时的运动轨迹,a、b是轨迹上的两点。若带电粒子在运动中只受电场力作用,则由此图可作出的正确判断是( )
A.带电粒子带负电
B.带电粒子带正电
C.带电粒子所受电场力的方向向右
D.带电粒子做匀变速运动
A D
