2.导体的电阻
第十一章 电路及其应用

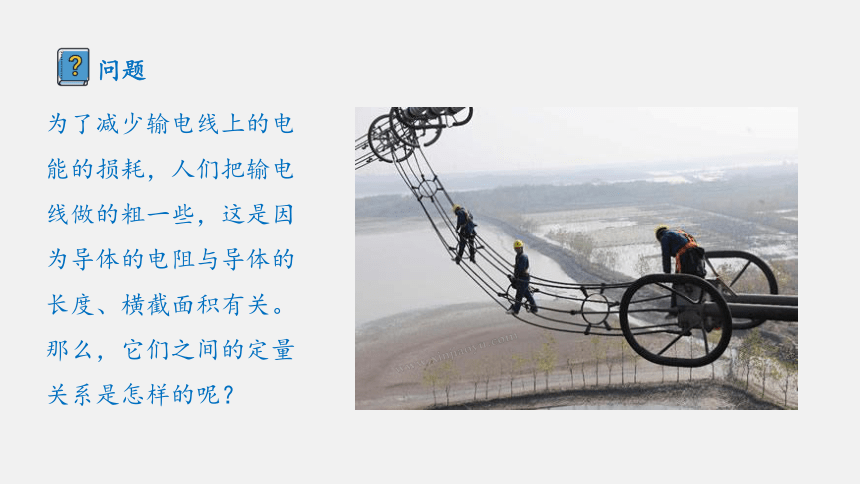

为了减少输电线上的电能的损耗，人们把输电线做的粗一些，这是因为导体的电阻与导体的长度、横截面积有关。
那么，它们之间的定量关系是怎样的呢？
问题
实验电路
E
S
R
B
A
V
I
U
O
B
A
数据处理：做U-I图象
既然在导体的两端加上电压，导体中才有电流，那么导体中的电流跟导体两端的电压有什么关系呢？
同一导体，电压与电流的比值为定值.这一值有什么物理意义？
思考

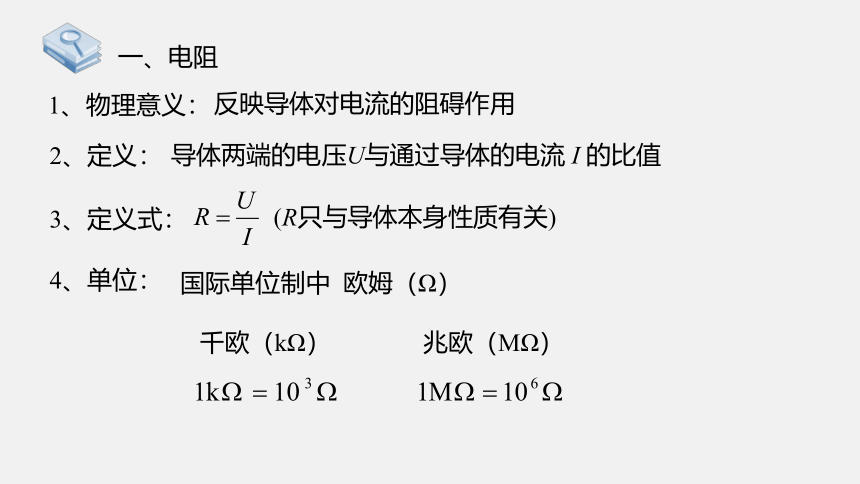

导体两端的电压U与通过导体的电流 I 的比值
3、定义式：
4、单位：
1、物理意义：
2、定义：
兆欧（MΩ）
千欧（kΩ）
国际单位制中 欧姆（Ω）
反映导体对电流的阻碍作用
(R只与导体本身性质有关)
一、电阻

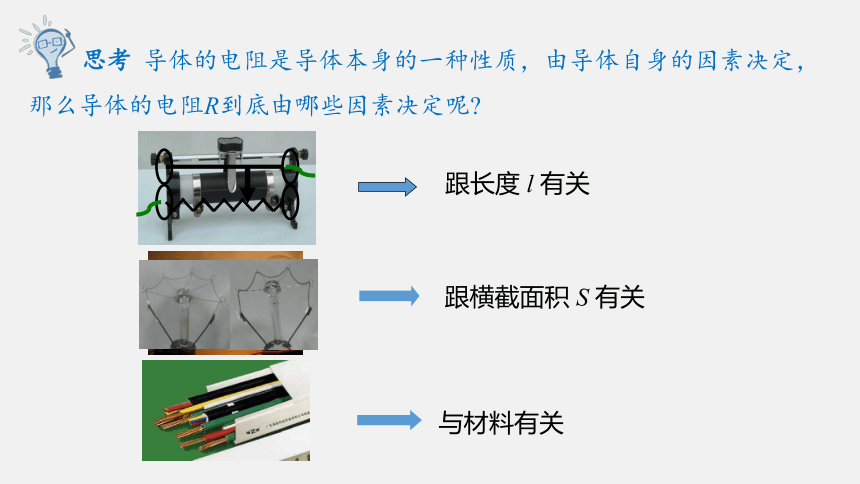

导体的电阻是导体本身的一种性质，由导体自身的因素决定，那么导体的电阻R到底由哪些因素决定呢
跟长度 l 有关
跟横截面积 S 有关
与材料有关
思考

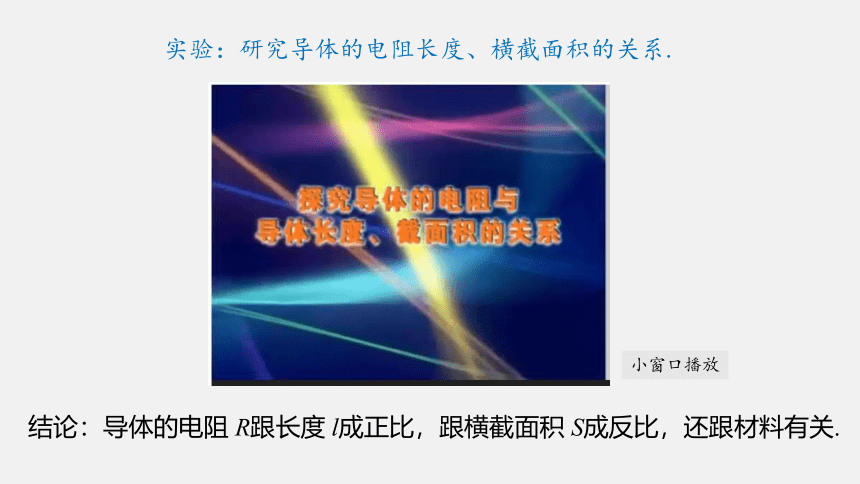

实验：研究导体的电阻长度、横截面积的关系.
结论：导体的电阻 R跟长度 l成正比，跟横截面积 S成反比，还跟材料有关.
小窗口播放
1.电阻定律
（1）内容：同种材料的导体，其电阻R与它的长度L成正比，与它的横截面积S成反比；导体电阻与构成它的材料有关.
（2）表达式：
（3）应用：滑动变阻器
原理： 通过改变接入电路中电阻线的长度去改变电阻
二、导体的电阻率
（4）两个公式的区别：
是定义式，R与U、I无关
是决定式，R与l成正比、与S成反比
（1）反映材料导电性能的物理量
（3）单位：欧·米（Ω·m）
2. 电阻率
（2）表达式：
是比例常数，它的物理意义是什么呢？
实验发现：与导体的材料有关，意味着 表征材料的某种特性。
思考
几种导体材料在20OC时的电阻率/（ ·m)
　银　 　—— 1.6 10-8
　铜　 　—— 1.7 10-8
　铝　 　—— 2.9 10-8
　钨　 　—— 5.3 10-8
　铁　 　—— 1.0 10-7
锰铜合金 —— 4.4 10-7
镍铜合金 —— 5.0 10-7
镍铬合金 —— 1.0 10-6
为什么标注温度是20OC呢？
这可能说明了什么？
小窗口播放
演示：电阻率与温度的关系
（3）电阻率与温度的关系：
①金属电阻率随温度升高而增大。
应用： 电阻温度计。
②部分合金如锰铜、镍铜电阻率几乎不受温度的影响。应用：标准电阻。
③超导体：某些材料当温度降低到一定温度时，电阻率为零。
答：不对
电阻率反映导体材料导电性能的优劣，电阻率大，不一定电阻大，由电阻定律，电阻还与 l 和S有关.
1.有人说电阻是导体阻碍电流的性质，电阻率是由导体材料的性质决定的，所以电阻率越大，则电阻越大，对吗 为什么
思考与讨论
电阻反映导体对电流阻碍作用大小的性质，电阻大的导体对电流的阻碍作用大．
电阻率反映材料导电性能好坏的性质，电阻率小的材料导电性能好．
区别：导体的电阻和材料的电阻率
2.一白炽灯泡铭牌显示“220V,100W”字样，由计算得出灯泡灯丝电阻R=484 ，该阻值是工作时的电阻值还是不工作时的电阻值，两者一样吗
为什么
不一样，100W是额定功率，是灯泡正常工作时的功率，所以484 是工作时的电阻；当灯泡不工作时，由于温度低，电阻比正常工作时的电阻小，所以小于484 。
思考与讨论
I
U
O
B
A
2、线性元件和非线性元件
符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；
不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件.
O
I
U
（拓展学习）三、伏安特性曲线(I-U图线)
1、伏安特性曲线(I-U图线)：导体中的电流I随导体两端的电压U变化的图线 。
实验探究
理论探究
电阻定律
决定式
电阻率
重视：1、探究思想、方法.
2、实验过程.
小结：导体的电阻
Thank You !
