18.2 怎样用电才安全
复习回顾
一

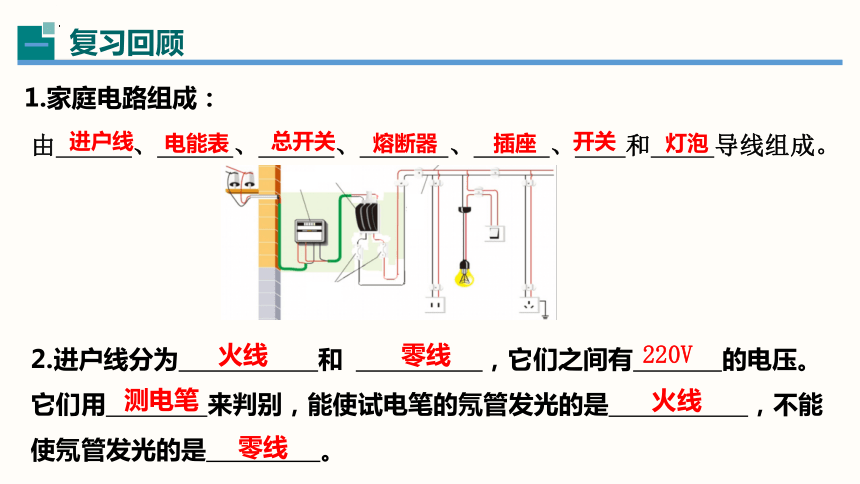

1.家庭电路组成：
由 、 、 、 、 、 和 导线组成。
进户线
电能表
总开关
熔断器
插座
开关
灯泡
2.进户线分为 和 ，它们之间有 的电压。它们用 来判别，能使试电笔的氖管发光的是 ，不能使氖管发光的是 。
火线
零线
220V
测电笔
火线
零线
2、触电引起伤亡
你经历或听说过有哪些是由于不注意用电安全而引发起事故的？请举例！
怎样用电才安全？
二
1、电流过大危害电路安全
思 考？
电路火灾
哪些原因会造成家庭电路中电流过大呢？
温度过高
热量Q过多
电流I过大
过载引起跳闸
短路引起火灾
多个大功率的电器同时工作时,有时会出现“跳闸”现象
防止过载
三
什么是过载？
在家庭电路中同时工作的用电器过多，会导致线路总电流超过额定值的现象——过载
家庭电路中的总功率：
P = P1+ P2 + …+ Pn
根据P =UI，可以得到
家庭电路中的电压是一定的，U =220V
用电器的总功率P 越大，电路中的电流 I 就越大。
防止过载
三
目前，小明家新购置了一台 1kW的空调。已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从安全用电的角度考虑，明明家的电路是否允许安装一台空调？
解　（1）
I1 =　　= 　　　　≈ 4.55 A
P1
U
103 W
220 V
I2 =　　= 　　　　≈ 4.64 A
P2
U
1 020 W
220 V
（2）
I=I1 +I2=4.55 A+4.64 A=9.19 A
< 10 A
所以，从安全用电的角度考虑，可以安装这样一台空调。
防止过载
三
过载有什么危害
过载容易引起导线、开关、插座等发热，会加速绝缘材料老化或烧坏熔丝
防止过载
三
防止过载的措施有哪些？
1、尽量不要让多个大功率的电器同时工作
2、电路中要接入熔断器
3、大功率电器（1000W）以上采取独立工作
防止过载
三
我们经常听到由于电路短路而产生火灾的事情，这到底是什么原因呢？
　　根据欧姆定律 I= ，电路中电压不变时，因为没接用电器的电路电阻非常小，导致电路中电流大得惊人，产生的热量非常多
切莫短路
四
火线未经用电器直接与零线相接触的现象
——短路
短路有什么危害？
切莫短路
四
电路短路会烧坏导线、电源，还容易引起火灾
短路有什么危害？
切莫短路
四
电路短路会烧坏导线、电源，还容易引起火灾
物理角度：触电、由于跟地面不绝缘的人体直接或间接地触摸到火线，
导致电流通过人体。
避免触电
四
什么是触电？
日常角度：触电，是指一定强度的电流流过人体所引起的伤害事故。
实验表明：流过人体的电流——
1mA左右时，会使人产生发麻的感觉
超过10mA的交变电流，能使人感到剧痛，甚至神经麻痹、呼吸困难，有生命危险
达到100mA时，3s就可使人窒息，心脏停止跳动
避免触电
四
触电类型
火线
零线
火线
零线
避免触电
四
火线
零线
避免触电
四
火线
零线
避免触电
四
三孔插座应有接地线，带有金属外壳的电器要
怎样用电才安全
五
防止过载
切莫短路
防止触电
安全用电的主要措施：
