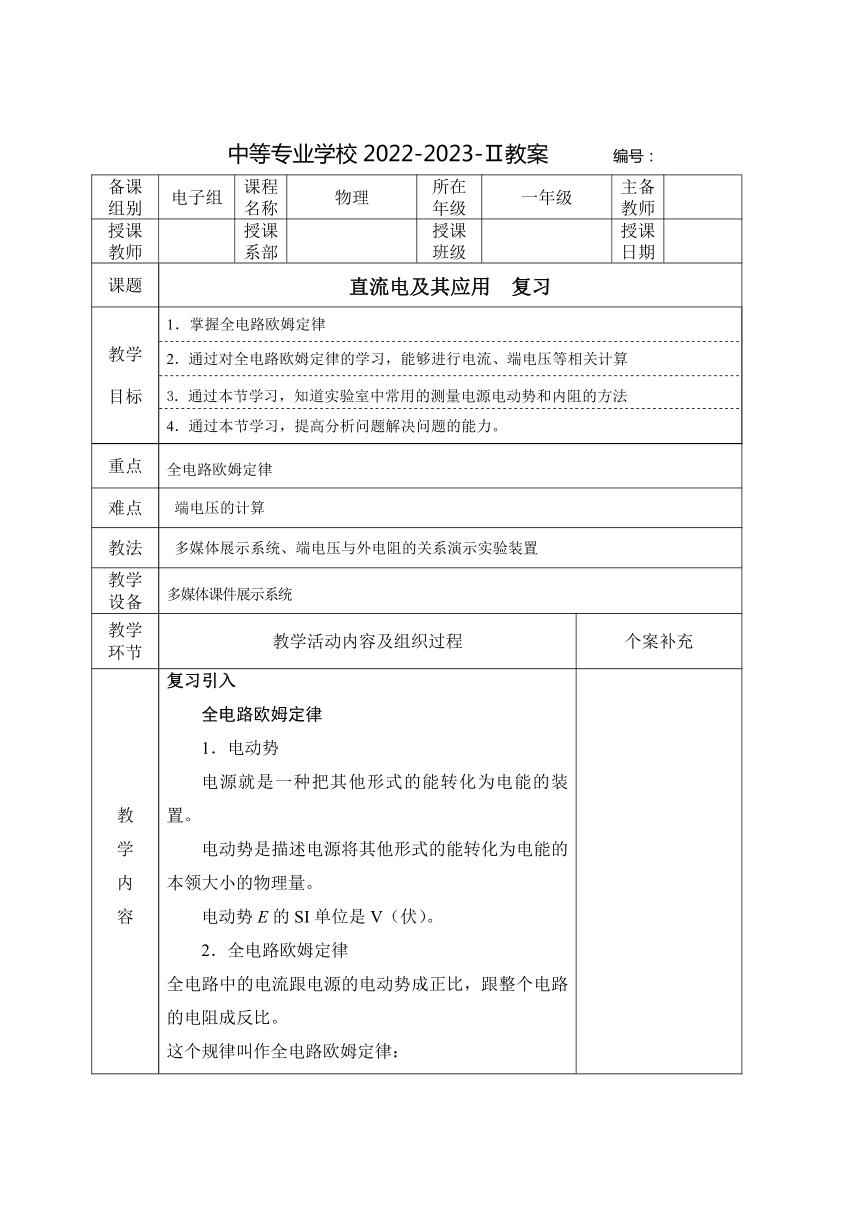

中等专业学校2022-2023-Ⅱ教案 编号：
备课组别 电子组 课程名称 物理 所在 年级 一年级 主备 教师
授课教师 授课系部 授课班级 授课 日期
课题 直流电及其应用 复习
教学 目标 1．掌握全电路欧姆定律
2．通过对全电路欧姆定律的学习，能够进行电流、端电压等相关计算
3．通过本节学习，知道实验室中常用的测量电源电动势和内阻的方法
4．通过本节学习，提高分析问题解决问题的能力。
重点 全电路欧姆定律
难点 端电压的计算
教法 多媒体展示系统、端电压与外电阻的关系演示实验装置
教学设备 多媒体课件展示系统
教学 环节 教学活动内容及组织过程 个案补充
教 学 内 容 复习引入 全电路欧姆定律 1．电动势 电源就是一种把其他形式的能转化为电能的装置。 电动势是描述电源将其他形式的能转化为电能的本领大小的物理量。 电动势E的SI单位是V（伏）。 2．全电路欧姆定律 全电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比。 这个规律叫作全电路欧姆定律：
教 学 内 容 端电压U＝IR 端电压随外电阻的增大而增大，随外电阻的减小而减小。 回应本节前的问题： 每天天黑以后，几乎每个家庭都会打开电灯、电视等用电器，而这些用电器都是并联在电路中的，因此电路中的外电阻减小，端电压降低，所以，此时电灯发出的光较暗。而到了深夜，很多用户休息了，用电器减少了，外电阻增大，端电压升高，所以，电灯发出的光变得较亮。 用多媒体展示仪展示教材图。 知识扩展：当电路如图所示断开时，外电阻R变为无限大，这种情况称为断路。 断路时，电路中的电流I为0，内阻上的电压IRi也为零，端电压U就等于电源的电动势E。 我们可把电压表直接接在电源两极来测量电源的电动势。由于电压表的电阻很大，电路中的电流I会很小，内阻上的电压IRi也很小，所以，电压表此时测得的端电压U可认为等于电源的电动势E。 用多媒体展示仪展示教材图。 汽车蓄电池组的简化供电电路如图所示。只打开车灯时，车灯正常发光。当汽车启动时，启动电动机的电路接通。由于启动电动机和车灯是并联的，因此，外电阻减小，使得外电路的端电压减小，导致车灯变暗。汽车发动以后，启动电动机停止工作，外电阻恢复原大小，端电压回升，车灯便恢复正常亮度。
教 学 内 容 教 学 内 容 当外电路如图所示连接时，外电阻等于零，这种情况叫作短路。短路时，电路中的电流很大，，端电压U等于零。一般情况下，电源的内阻都很小，铅蓄电池、镍氢电池、锂电池等的内阻只有0.005～0.1 Ω，即使是普通的新干电池，内阻也不到1 Ω。因此短路时电流很大，不但会烧坏电源，还可能引起火灾。因而平时绝不允许将一根导线或电流表直接接在电源两极上。大功率发电机的供电电路，由于电动势很大，短路时的电流会达到很大数值，可能烧毁发电机。所以，为防止这类事故，应在电路里安装保护装置（如熔断器）。 用多媒体展示仪展示教材图。 例题1 在图中，R1 = 8.0 Ω，R2 = 5.0 Ω。当单刀双掷开关S扳到位置1时，测得电流I1 = 0.20 A；当S扳到位置2时，测得电流I2 = 0.30 A。求：电源电动势E和内阻Ri各是多少？
解 根据全电路欧姆定律，得 E＝I1 R1 + I1 Ri E＝I2 R2 + I2 Ri 代入数据，得E＝0.20×8.0 + 0.20Ri E＝0.30×5.0 + 0.30Ri 解方程，得 Ri＝1.0 Ω E＝1.8 V 这也是实验室中常用的测量电源电动势和内阻的方法。 例题2 已知电源电动势E＝1.5V，Ri＝0.2 Ω 外电阻 R=2.8 Ω，求1、电路中的电流和端电压 2、电源的输出功率
板 书 设 计
教后札记
