趣味导入
电容器的电容
人教版高中物理必修三
锡箔纸
塑料
饱和食盐水（里）
导体
导体
绝缘体

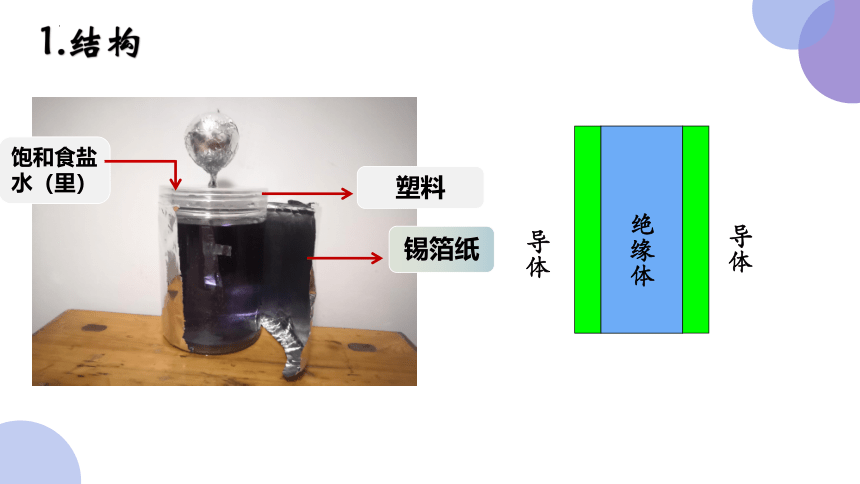

1.结构

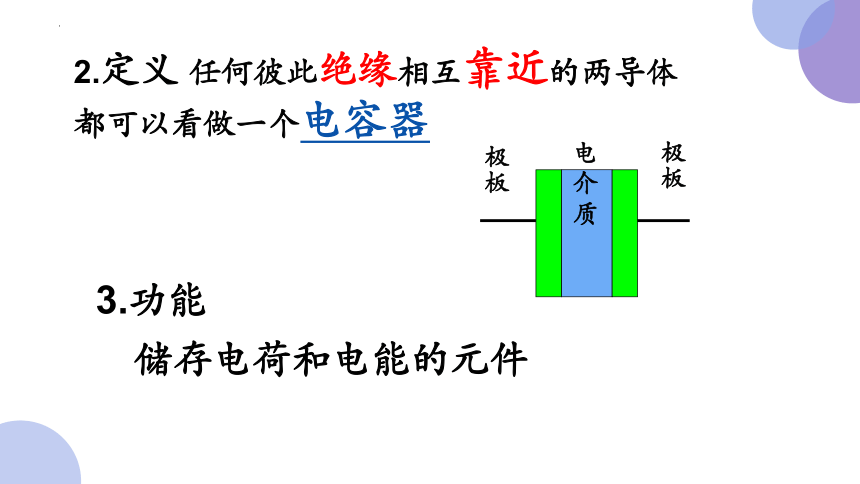

2.定义 任何彼此绝缘相互靠近的两导体都可以看做一个电容器
极板
极板
电介质
3.功能
储存电荷和电能的元件

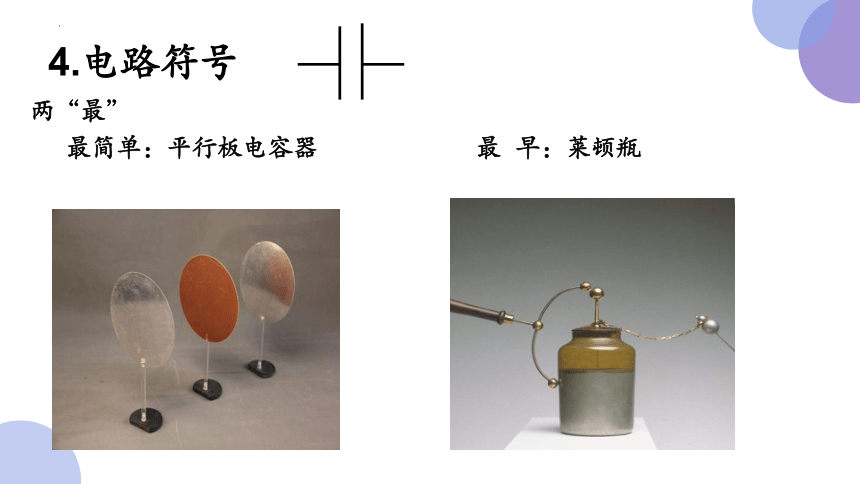

4.电路符号
最简单：平行板电容器
最 早：莱顿瓶
两“最”

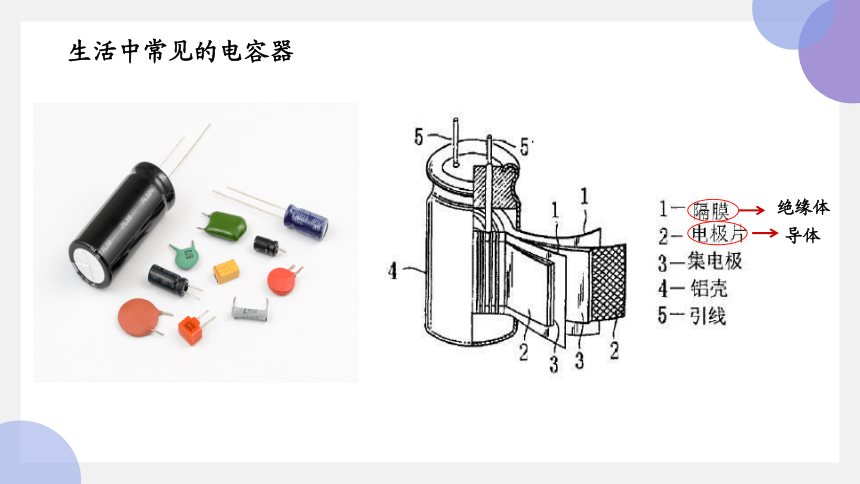

生活中常见的电容器
绝缘体
导体

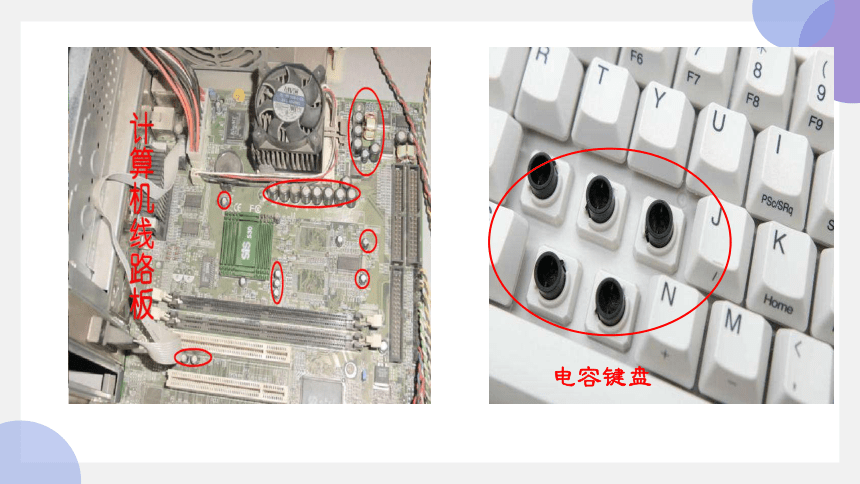

电容键盘

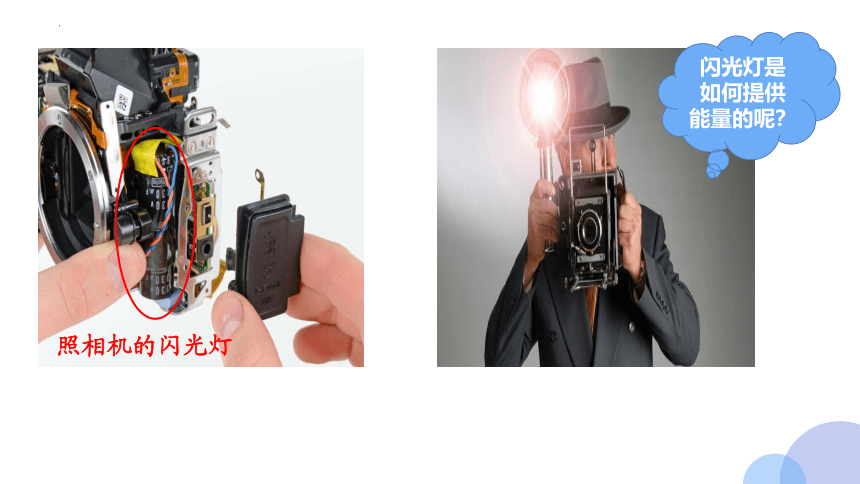

照相机的闪光灯
闪光灯是如何提供能量的呢？

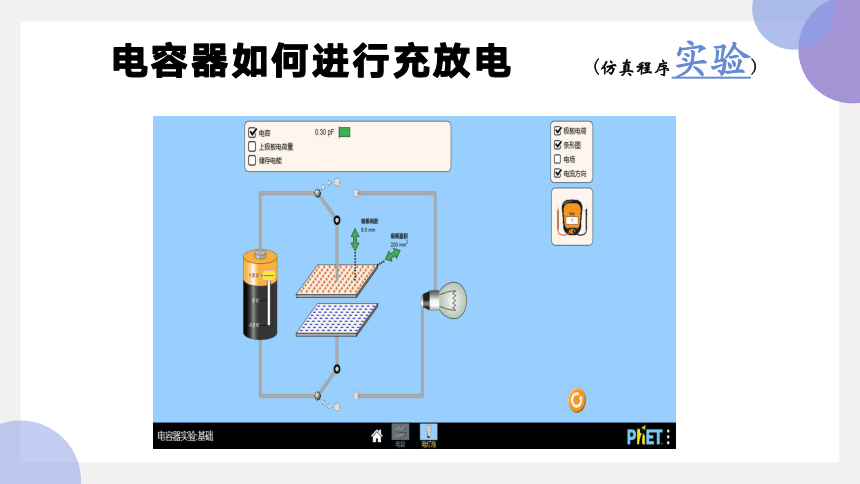

电容器如何进行充放电
(仿真程序实验)
①充电过程
一般把任意一极板所带电荷量的绝对值表示带电量
两极板间有一定的电势差
充电电流
有放电电流
板间场强减弱
电势差减小 电场能减
②放电过程
放电电流
有放电电流
板间场强减弱
电势差减小 电场能减
电流 带电量 电场强度 电势差
充电
放电
充电、放电过程比较
电容器带电量（Q）和电势差(U)有怎样的关系呢？
实验器材
探究带电量（Q）与电势差(U)的关系？
③
①
②
③
板间电势差U:即电源电压
带电量Q:由石英钟秒针走过格数表示
电路图
改变电源的电压来改变板间电势差U:
时钟走过的格数反应极板带电量Q的多少
①
①
充电过程
放电过程
电容器相同，接入的电池不同（极板间的电压不同）
控制变量法
次数 充电电压（U） 秒针走过的格数（描述电容器的带电量Q）
1
2
3
1.5V
2
3.0V
4
4.5V
6
②
②
充电过程
放电过程
电容器不同，接入的相同电池（极板间的电压相同）
控制变量法
实验结论
电容器所带的电荷量Q与电容器两极板电势差U的比值，叫做电容器的电容C
定 义：
定义式：
电容
表示电容器容纳电荷的本领（与有没有电压和电荷无关）
2V
V
h
2h
单位：
法［拉］F
常用单位：
微法（μF） 皮法（ p F ）
单位换算：
1μF=10-6F 1 pF= 10-6F
特雷门器---世上唯一不用身体接触的乐器，堪称奇葩之最 今年已经101岁！
想知道背后的奥秘吗？
请听下回分解
谢谢大家！
不足之处请大家，批评指正
