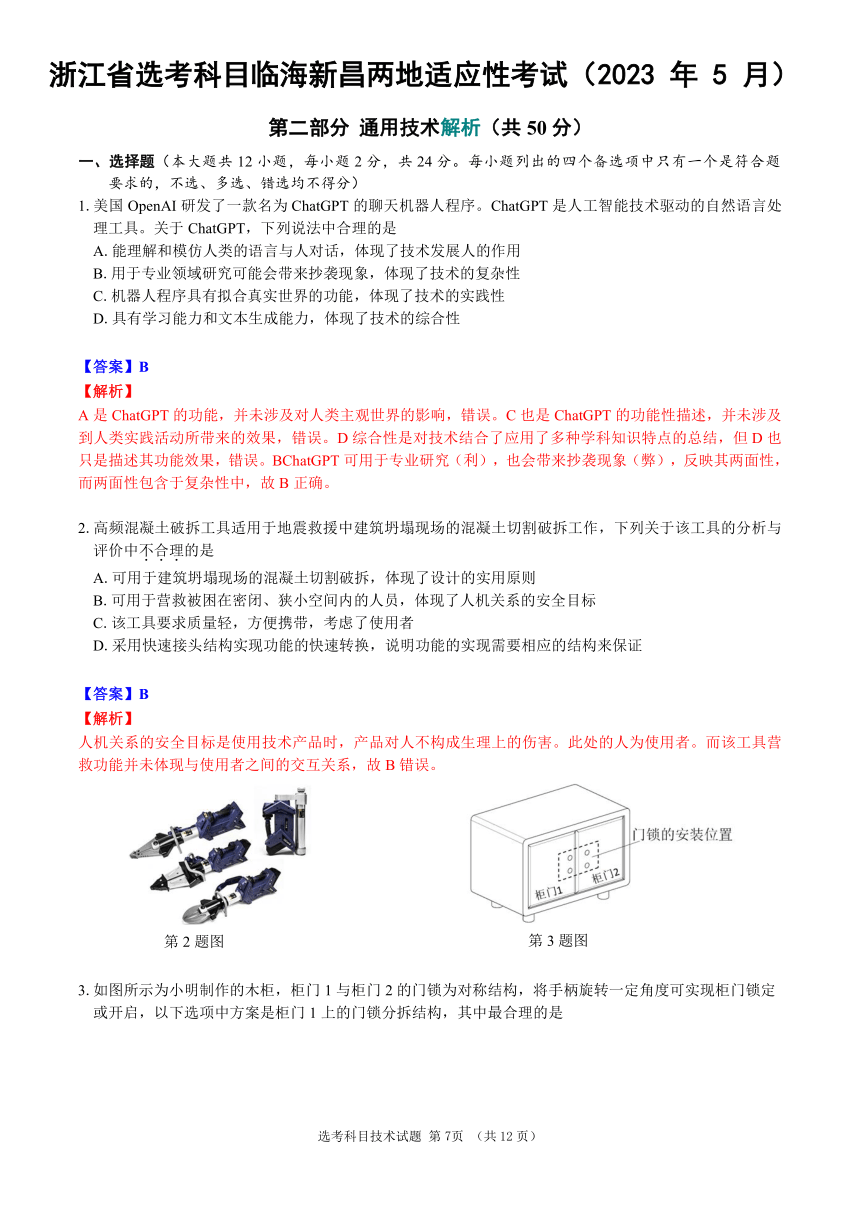

浙江省选考科目临海新昌两地适应性考试(2023 年 5 月)
第二部分 通用技术解析(共 50 分)
一、选择题(本大题共 12 小题,每小题 2 分,共 24 分。每小题列出的四个备选项中只有一个是符合题
要求的,不选、多选、错选均不得分)
1.美国 OpenAI研发了一款名为 ChatGPT 的聊天机器人程序。ChatGPT 是人工智能技术驱动的自然语言处
理工具。关于 ChatGPT,下列说法中合理的是
A.能理解和模仿人类的语言与人对话,体现了技术发展人的作用
B.用于专业领域研究可能会带来抄袭现象,体现了技术的复杂性
C.机器人程序具有拟合真实世界的功能,体现了技术的实践性
D.具有学习能力和文本生成能力,体现了技术的综合性
【答案】B
【解析】
A是 ChatGPT的功能,并未涉及对人类主观世界的影响,错误。C也是 ChatGPT的功能性描述,并未涉及
到人类实践活动所带来的效果,错误。D综合性是对技术结合了应用了多种学科知识特点的总结,但 D也
只是描述其功能效果,错误。BChatGPT可用于专业研究(利),也会带来抄袭现象(弊),反映其两面性,
而两面性包含于复杂性中,故 B正确。
2.高频混凝土破拆工具适用于地震救援中建筑坍塌现场的混凝土切割破拆工作,下列关于该工具的分析与
评价中不.合.理.的是
A.可用于建筑坍塌现场的混凝土切割破拆,体现了设计的实用原则
B.可用于营救被困在密闭、狭小空间内的人员,体现了人机关系的安全目标
C.该工具要求质量轻,方便携带,考虑了使用者
D.采用快速接头结构实现功能的快速转换,说明功能的实现需要相应的结构来保证
【答案】B
【解析】
人机关系的安全目标是使用技术产品时,产品对人不构成生理上的伤害。此处的人为使用者。而该工具营
救功能并未体现与使用者之间的交互关系,故 B错误。
第 2题图 第 3题图
3.如图所示为小明制作的木柜,柜门 1与柜门 2的门锁为对称结构,将手柄旋转一定角度可实现柜门锁定
或开启,以下选项中方案是柜门 1上的门锁分拆结构,其中最合理的是
选考科目技术试题 第 7页 (共 12 页)

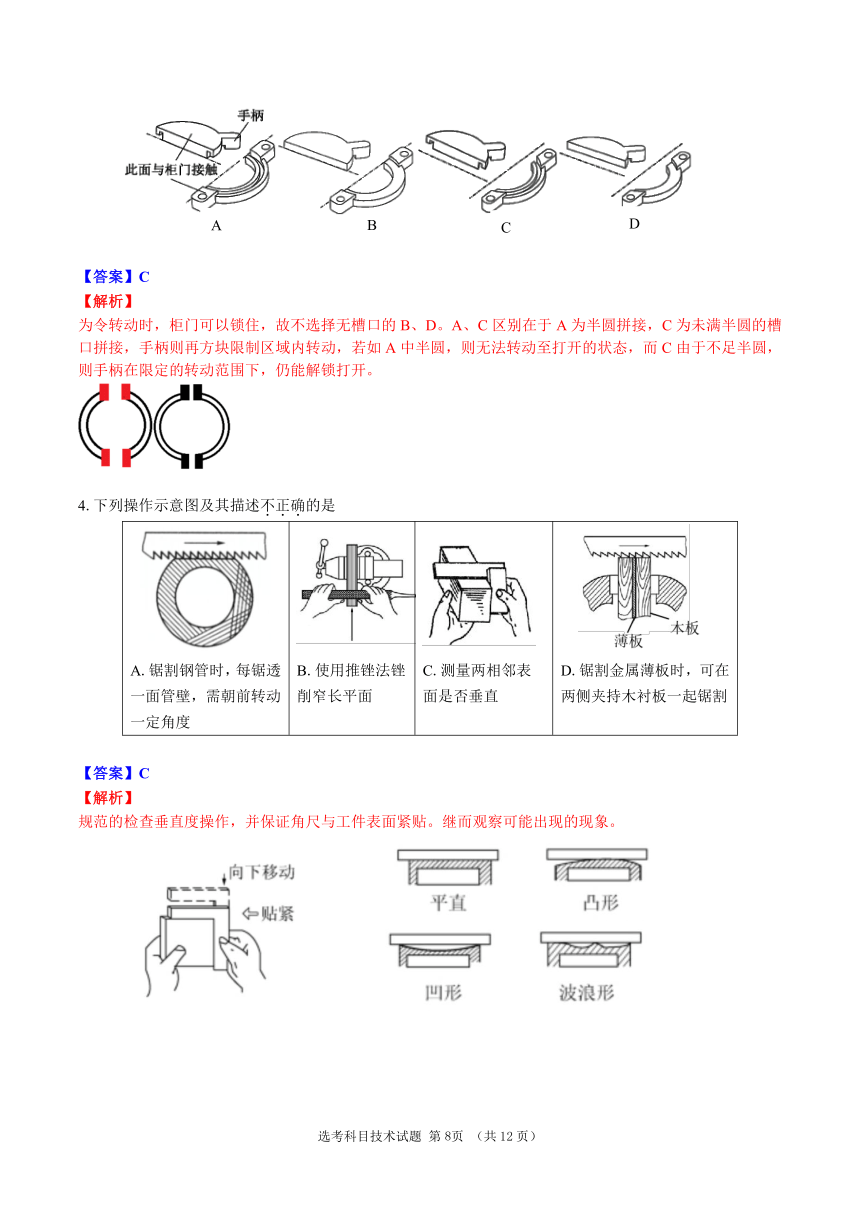

A B C D
【答案】C
【解析】
为令转动时,柜门可以锁住,故不选择无槽口的 B、D。A、C区别在于 A为半圆拼接,C为未满半圆的槽
口拼接,手柄则再方块限制区域内转动,若如 A中半圆,则无法转动至打开的状态,而 C由于不足半圆,
则手柄在限定的转动范围下,仍能解锁打开。
4.下列操作示意图及其描述不.正.确.的是
A.锯割钢管时,每锯透 B.使用推锉法锉 C.测量两相邻表 D.锯割金属薄板时,可在
一面管壁,需朝前转动 削窄长平面 面是否垂直 两侧夹持木衬板一起锯割
一定角度
【答案】C
【解析】
规范的检查垂直度操作,并保证角尺与工件表面紧贴。继而观察可能出现的现象。
选考科目技术试题 第 8页 (共 12 页)

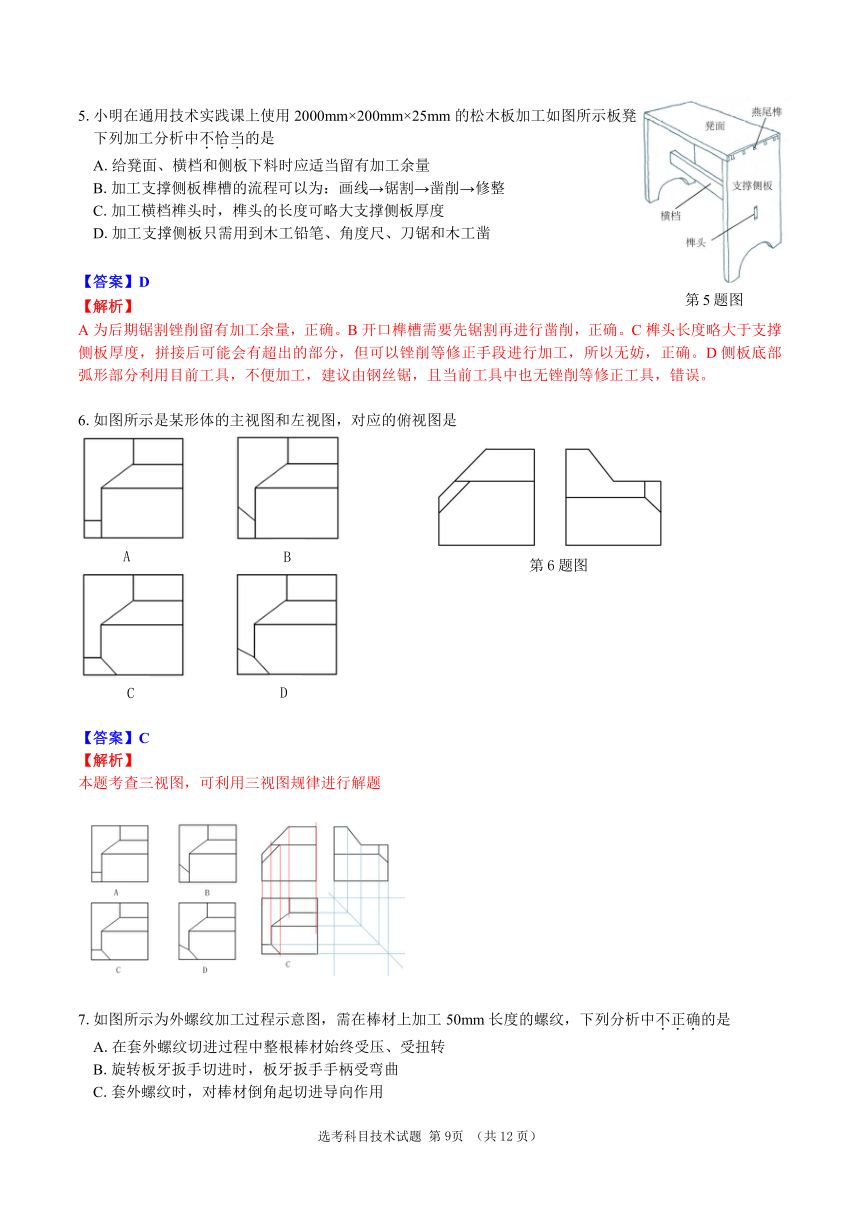

5.小明在通用技术实践课上使用 2000mm×200mm×25mm 的松木板加工如图所示板凳,
下列加工分析中不.恰.当.的是
A.给凳面、横档和侧板下料时应适当留有加工余量
B.加工支撑侧板榫槽的流程可以为:画线→锯割→凿削→修整
C.加工横档榫头时,榫头的长度可略大支撑侧板厚度
D.加工支撑侧板只需用到木工铅笔、角度尺、刀锯和木工凿
【答案】D
【解析】 第 5题图
A为后期锯割锉削留有加工余量,正确。B开口榫槽需要先锯割再进行凿削,正确。C榫头长度略大于支撑
侧板厚度,拼接后可能会有超出的部分,但可以锉削等修正手段进行加工,所以无妨,正确。D侧板底部
弧形部分利用目前工具,不便加工,建议由钢丝锯,且当前工具中也无锉削等修正工具,错误。
6.如图所示是某形体的主视图和左视图,对应的俯视图是
A B
第 6题图
C D
【答案】C
【解析】
本题考查三视图,可利用三视图规律进行解题
7.如图所示为外螺纹加工过程示意图,需在棒材上加工 50mm长度的螺纹,下列分析中不.正.确.的是
A.在套外螺纹切进过程中整根棒材始终受压、受扭转
B.旋转板牙扳手切进时,板牙扳手手柄受弯曲
C.套外螺纹时,对棒材倒角起切进导向作用
选考科目技术试题 第 9页 (共 12 页)

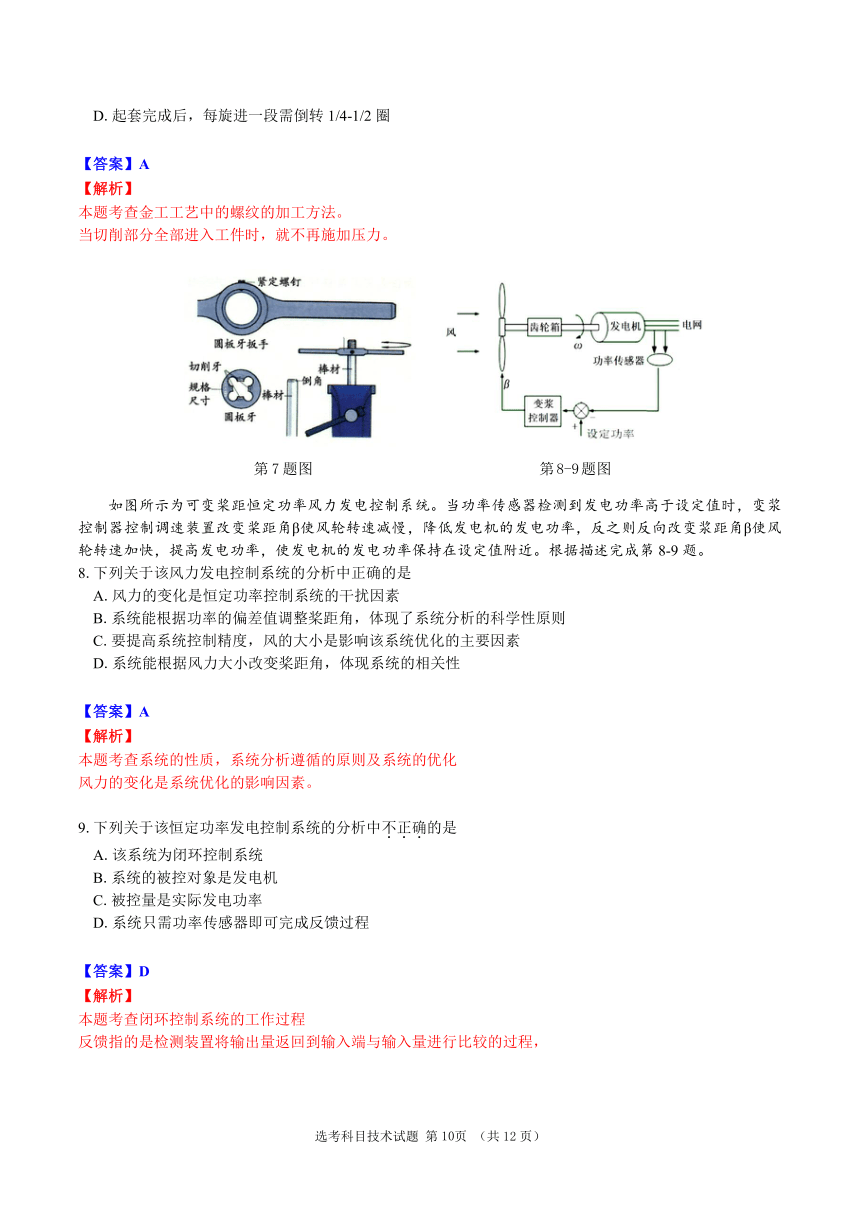

D.起套完成后,每旋进一段需倒转 1/4-1/2圈
【答案】A
【解析】
本题考查金工工艺中的螺纹的加工方法。
当切削部分全部进入工件时,就不再施加压力。
第7题图 第8-9题图
如图所示为可变桨距恒定功率风力发电控制系统。当功率传感器检测到发电功率高于设定值时,变浆
控制器控制调速装置改变桨距角β使风轮转速减慢,降低发电机的发电功率,反之则反向改变浆距角β使风
轮转速加快,提高发电功率,使发电机的发电功率保持在设定值附近。根据描述完成第 8-9题。
8.下列关于该风力发电控制系统的分析中正确的是
A.风力的变化是恒定功率控制系统的干扰因素
B.系统能根据功率的偏差值调整桨距角,体现了系统分析的科学性原则
C.要提高系统控制精度,风的大小是影响该系统优化的主要因素
D.系统能根据风力大小改变桨距角,体现系统的相关性
【答案】A
【解析】
本题考查系统的性质,系统分析遵循的原则及系统的优化
风力的变化是系统优化的影响因素。
9.下列关于该恒定功率发电控制系统的分析中不.正.确.的是
A.该系统为闭环控制系统
B.系统的被控对象是发电机
C.被控量是实际发电功率
D.系统只需功率传感器即可完成反馈过程
【答案】D
【解析】
本题考查闭环控制系统的工作过程
反馈指的是检测装置将输出量返回到输入端与输入量进行比较的过程,
选考科目技术试题 第 10页 (共 12 页)

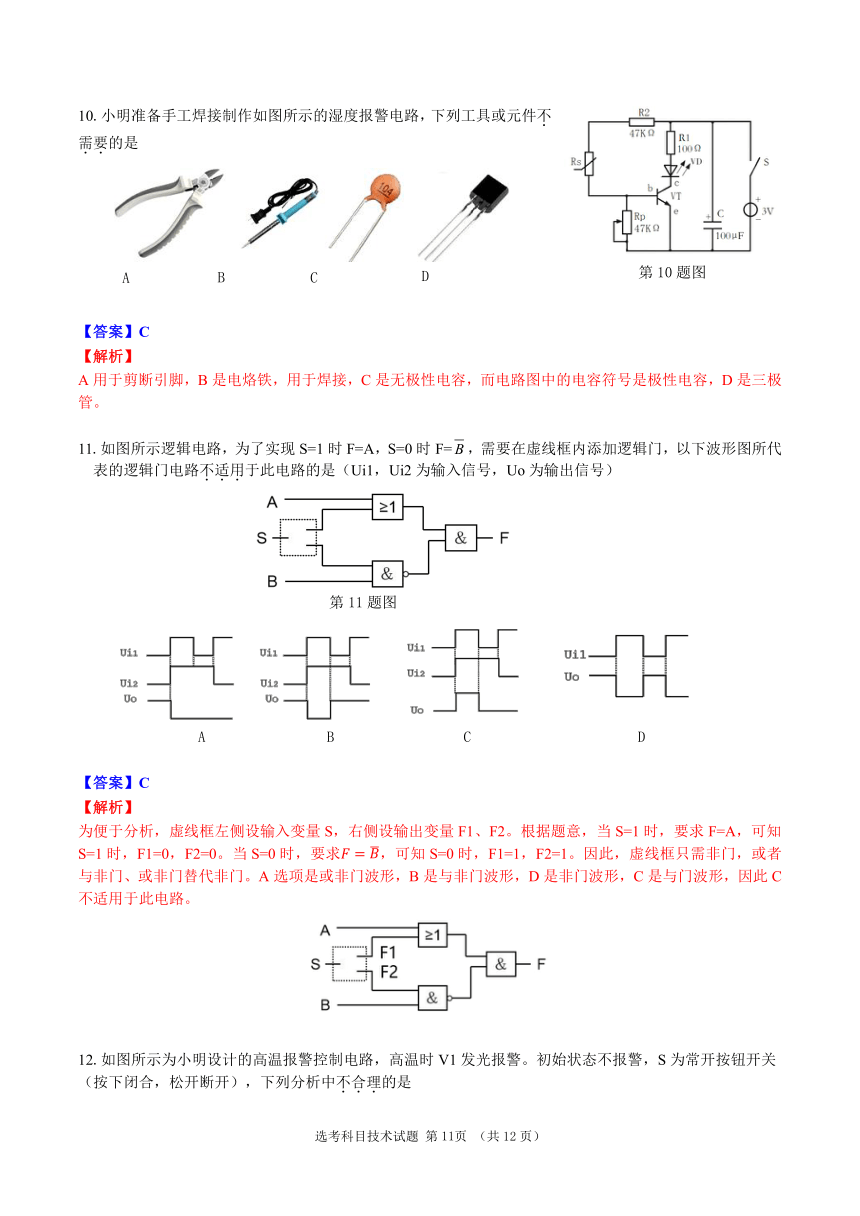

10.小明准备手工焊接制作如图所示的湿度报警电路,下列工具或元件不.
需.要.的是
A B C D 第 10 题图
【答案】C
【解析】
A用于剪断引脚,B是电烙铁,用于焊接,C是无极性电容,而电路图中的电容符号是极性电容,D是三极
管。
11.如图所示逻辑电路,为了实现 S=1时 F=A,S=0时 F= B ,需要在虚线框内添加逻辑门,以下波形图所代
表的逻辑门电路不.适.用.于此电路的是(Ui1,Ui2为输入信号,Uo为输出信号)
第 11 题图
A B C D
【答案】C
【解析】
为便于分析,虚线框左侧设输入变量 S,右侧设输出变量 F1、F2。根据题意,当 S=1时,要求 F=A,可知
S=1时,F1=0,F2=0。当 S=0 时,要求 = ,可知 S=0 时,F1=1,F2=1。因此,虚线框只需非门,或者
与非门、或非门替代非门。A选项是或非门波形,B是与非门波形,D是非门波形,C是与门波形,因此 C
不适用于此电路。
12.如图所示为小明设计的高温报警控制电路,高温时 V1发光报警。初始状态不报警,S为常开按钮开关
(按下闭合,松开断开),下列分析中不.合.理.的是
选考科目技术试题 第 11页 (共 12 页)
第 12 题图
A.Rt为负温度系数热敏电阻
B.S松开状态下,温度降至设定值以下,无法解除报警
C.高温报警时,按一下 S后松开可实现短时间内不报警
D.S松开状态下,温度一旦超过设定值 V1立即报警
【答案】D
【解析】
根据题意,高温时 V1发光报警,说明下方非门输出 1,反推可知上方非门输入 1,即 Rt阻值小,因此是负
系数的热敏电阻,A正确。由于存在 V2,可使 Rt变大时,上方非门输入依然是高电平,因此温度降至设定
值以下无法解除报警,B正确。按下 S,电容快充,当 S松开后,电容 C放电需要一定时间,因此 V1熄灭
后短时间内不报警,C正确。温度超过设定值,V1能否立即报警取决于电容 C的初始状态,若初始状态电
容 C充满,则无法立即报警,D选项不合理。
二、非选择题(本大题共 3小题,第 13小题 8分,第 14小题 10分,第 15小题 8分,共 26分。各小题中
的“ ▲ ”处填写合适选项的字母编号)
13.小明想设计一个用于网课学习的手机支架,设计要求为:
(a)手机托板倾斜角度可调并能可靠固定;
(b)能以横、竖两种方式可靠放置常见大小手机;
(c)支架使用稳定可靠。
如图所示为小明构思的初步方案,据此完成以下任务:
(1)要实现设计要求,小明从产品的结构、功能、材料等方面进行设计分析,下
列分析中合理的是(多选) ▲ ;
A.为了确保手机能可靠地放置于支架上,构件 1的水平宽度要在 200mm以上
B.构件 1的表面和构件 3的底部可通过粘贴橡胶材质增强防滑性能
C.为了实现角度可调,构件 1与构件 2之间应采用静连接
D.构件 1与构件 2之间角度调节范围应大于 90° 第 13 题图
E.为了实现人机关系的安全目标,可对构件 1进行倒角处理
(2)小明利用大小合适的铝板和木板分别制作构件 1和构件 2,下列选项中适合连接构件 1和构件 2的是
▲ ;
A B C D
选考科目技术试题 第 12页 (共 12 页)
(3)用大小合适的铝板加工构件 1,以下加工流程最合理的是 ▲ ;
A.划线→钻孔→锯割→锉削→弯折 B.划线→锯割→弯折→锉削→钻孔
C.划线→钻孔→锯割→弯折→锉削 D.划线→锯割→锉削→弯折→钻孔
(4)要实现设计要求,以下构件 2与构件 3的装配方案设计中最合理的是 ▲ 。
A B C D
【答案】(1) BE (2)D (3)C (4) B
【解析】
(1)选项 A构件 1放置手机 200mm尺寸不合理,一般手机不需要那么宽;选项 B构件 1表面放置手机用
橡胶可以防滑,构件 3 底部放置桌面用橡胶也可以防滑合理;选项 C构件 1和构件 3 角度可调需要使用带
锁紧机构的铰连接,这里说静连接不合理;选项 D构件 1和构件 2的角度调节主要用于调节手机的摆放角
度,根据正常人机关系,不需要 90度那么大,不合理;选项 E构件 1放置手机时有人机关系,倒角处理避
免尖锐的棱角对人造成伤害考虑安全目标合理。
(2)构件 1和构件 2需要调节角度,需要使用方便手拧的元宝螺母,只有 D最合理
(3)观察构件 1的结构可知,后面的连接件是锯割后弯折过去的,因此需要先锯割再弯折,而弯折之后才
能进行锉削操作,这里的连接件需要钻孔操作,孔精度要求不高,而弯折之后钻孔夹持非常不方便,最好
先钻孔,因此只有 C最合理。
(4)AD半包裹连接强度不够,显然不合适;放置手机后重心会前移,考虑稳定性 B最合理。
14.小明在乘坐无障碍公交车时发现司机或者乘客需要手动将斜坡板下翻,非常不方便(如图 a所示)。小
明根据此情境准备设计一个斜坡板自动控制模型,利用电机驱动,实现斜坡板自动伸展和收回,小明制作
了如图 b 所示的模型。请在小明制作的模型基础上设计该电机传动装置。已知斜坡板的尺寸为
800mm×800mm×10mm。装置设计要求如下:
(a)使用斜坡板时能自动展开,不用时可自动收回至收纳处;
(b)展开斜坡板后能旋转至一端与地面接触;
(c)斜坡板展开使用时,装置牢固可靠;
(d)斜坡板为木板,允许适当加工;
(e)使用减速电机驱动,其它材料可自选。
请根据描述和设计要求完成以下任务:
选考科目技术试题 第 13页 (共 12 页)
第 14 题图 a 第 14 题图 b
(1)画出该装置机械部分的设计草图(电机可用方框表示),必要时可用文字说明;
(2)在草图上标注主要尺寸;
(3)小明发现问题的途径是 ▲ ;
A.观察日常生活 B.收集和分析信息 C.技术研究和技术试验
(4)小明设计制作好该装置,装配后进行试验,以下试验方法中不.合.理.的是 ▲ 。
A.测试观察装置能否正常带动斜坡板展开
B.斜坡板展开后,用脚踩踏测试斜坡板的承载能力
C.斜坡板展开后,测试能否自动收回到收纳处
【答案】
(1)(2)(6分)
草图评分标准:(1)可以电动展开和收回(2分);
(2)可以向下旋转(2分);
(3)与收纳盒连接(1分);
(4)与斜坡板连接(1分)。
尺寸标注评分标准:(1)旋转到水平面以下 20°(1分);
(2)能伸出 800mm以上(1分)。
(3)A(2分);
(4)B(2分)。
【解析】
(1)(2)如图
(3)选 A。“小明在乘坐无障碍公交车时发现……”,属于通过观察日常生活发现问题。
(4)选 B。“斜坡板展开后,用脚踩踏测试斜坡板的承载能力”属于试验对象错误。
选考科目技术试题 第 14页 (共 12 页)
15.如图所示为小明设计的防盗报警试验电路。Rg用于检测外界太阳光照,S为干簧管,安装在门框内部,
门打开时干簧管的触点断开,门关闭时触点闭合。要求白天不报警,当天黑且门被打开时,蜂鸣器 HA报
警。
第15题图a
(1)R2,R3可从 4个不同型号的定值电阻中选择,下列选项中选用合理的是(多选)
▲ ;
A.R2=2.2k,R3=1k B.R2=3.3k,R3=4.7k
C.R2=4.7k,R3=2.2k D.R2=2.2k,R3=3.3k
(2)在测试中发现门关闭状态下,天刚黑,HA就报警,原因可能是 ▲ ;
A.V1反接 B.干簧管 S连焊 C.R4阻值过小
(3)小明想在卧室内增加一个发光报警装置,只有在 HA报警且卧室门口有人时,发光二极管发光报警,
已知 IC为人体红外传感器,卧室门口有人时,输出 0,无人时,则输出 1。请用 1个 NPN型三极管,2个
定值电阻完成虚线框 1中的电路设计,实现上述功能;
第15题图b
(4)使用过程中,555芯片损坏,小明决定利用门电路来代替 555芯片,以实现类似的报警功能,请完成
虚线框 2中的电路连线。
选考科目技术试题 第 15页 (共 12 页)
第15题图c
【答案】
(1)AC(多选)(3分);
(2)A(1分);
(3)(2分)
(4)(2分)
【解析】
本题考查 555 芯片组成的控制电路及电路设计
1
(1)此电路要在晚上(4脚电位为高电位)当门打开时报警,要 2、6脚的电位小于 Vcc,所以要 R2>2R3,
3
只有 A、C选项符合。所以应选 A、C。
(2)当门关闭状态下,天刚黑,HA就报警,即 4 脚为高电位时 3 脚出高电位。对于 A选项,二极管 V1
反接处于不导通状态,则相当于门打开,所以电路就报警,正确。对于 B选项,干簧管 S连焊,相当于天
黑关门,电路应该是不会报警的,错误。对于 C选项,天黑关门 3脚应该出低电位的,R4过小三极管 VT1
也不会导通报警的,错误。所以正确答案应选 A。
(3)在 HA报警时(7脚不接地),如果卧室门口有人时(即人体红外传感器 IC出低电位),此时如果要
利用一个 NPN型三极管导通让发光二极管发光,可以设计如下二个电路:(注:当 HA不报警时,利用 7
脚接地让三极管截止发光二极管不发光)。
选考科目技术试题 第 16页 (共 12 页)

但如果人体红外传感器 IC允许输入的电流较小,上述电路的设计就不合理了。这样也可以让三极管在人体
红外传感器 IC出高(无人时)导通使得发光二极管不发光,三极管在人体红外传感器 IC出低(有人时)
截止使得发光二极管不发光。可以设计如下电路:
选考科目技术试题 第 17页 (共 12 页)
