《电工知识及用电安全》
项目一 安全用电

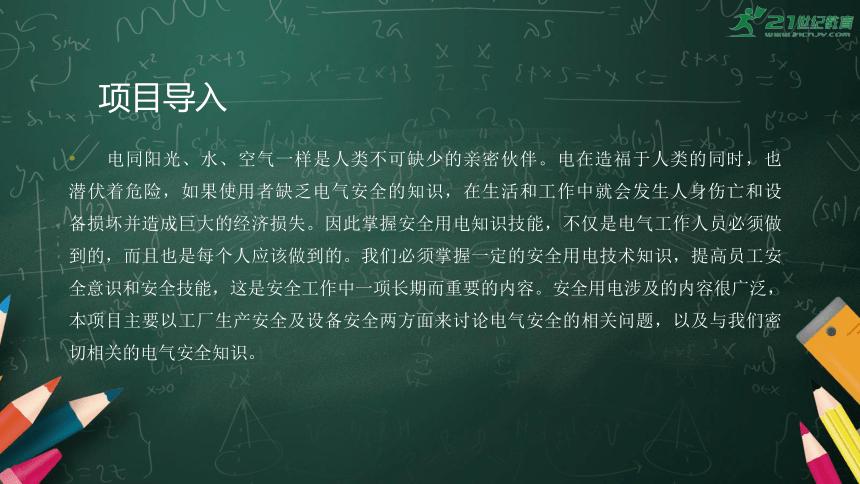

项目导入
电同阳光、水、空气一样是人类不可缺少的亲密伙伴。电在造福于人类的同时，也 潜伏着危险，如果使用者缺乏电气安全的知识，在生活和工作中就会发生人身伤亡和设 备损坏并造成巨大的经济损失。因此掌握安全用电知识技能，不仅是电气工作人员必须做到的，而且也是每个人应该做到的。我们必须掌握一定的安全用电技术知识，提高员工安全意识和安全技能，这是安全工作中一项长期而重要的内容。安全用电涉及的内容很广泛，本项目主要以工厂生产安全及设备安全两方面来讨论电气安全的相关问题，以及与我们密切相关的电气安全知识。
1
2
3
4
5
6
7
8
新员工安全教育概述
电气安全基础知识
安全用电知识
安全操作知识
触电急救训练
防触电措施
电火灾及预防
电的认识

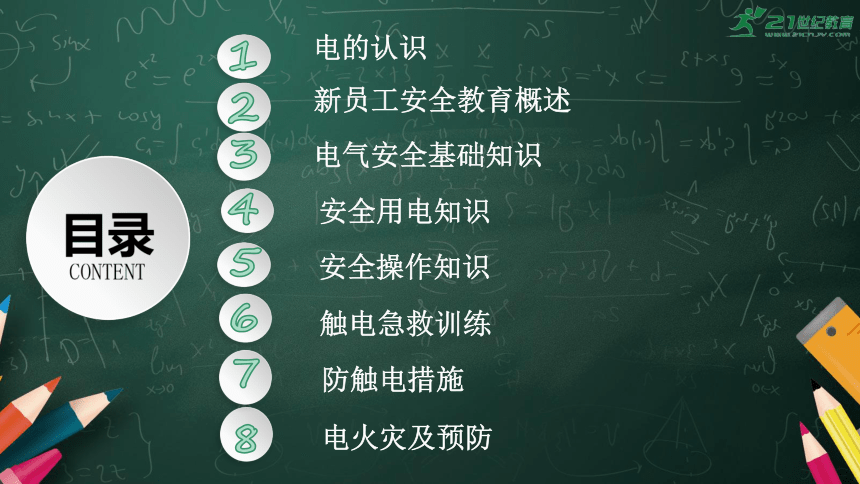

目录
CONTENT
电的认识
任务一

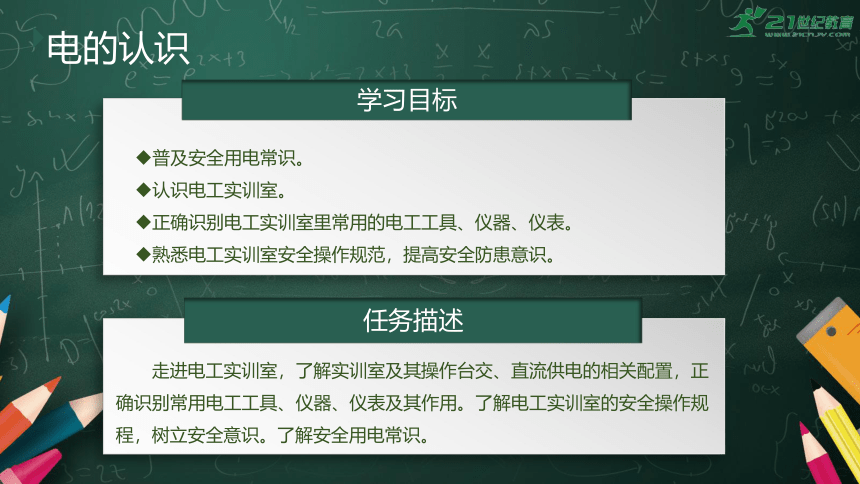

电的认识
学习目标
普及安全用电常识。
认识电工实训室。
正确识别电工实训室里常用的电工工具、仪器、仪表。
熟悉电工实训室安全操作规范，提高安全防患意识。
任务描述
　　走进电工实训室，了解实训室及其操作台交、直流供电的相关配置，正确识别常用电工工具、仪器、仪表及其作用。了解电工实训室的安全操作规程，树立安全意识。了解安全用电常识。

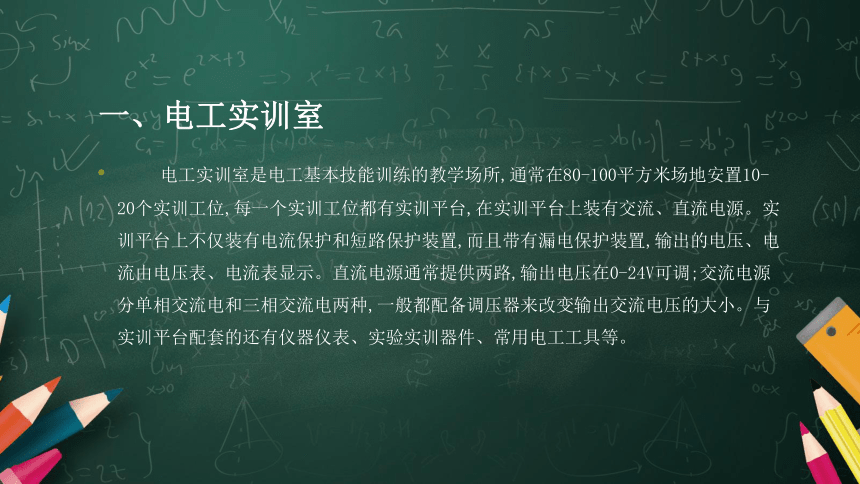

一、电工实训室
电工实训室是电工基本技能训练的教学场所,通常在80-100平方米场地安置10-20个实训工位,每一个实训工位都有实训平台,在实训平台上装有交流、直流电源。实训平台上不仅装有电流保护和短路保护装置,而且带有漏电保护装置,输出的电压、电流由电压表、电流表显示。直流电源通常提供两路,输出电压在0-24V可调;交流电源分单相交流电和三相交流电两种,一般都配备调压器来改变输出交流电压的大小。与实训平台配套的还有仪器仪表、实验实训器件、常用电工工具等。

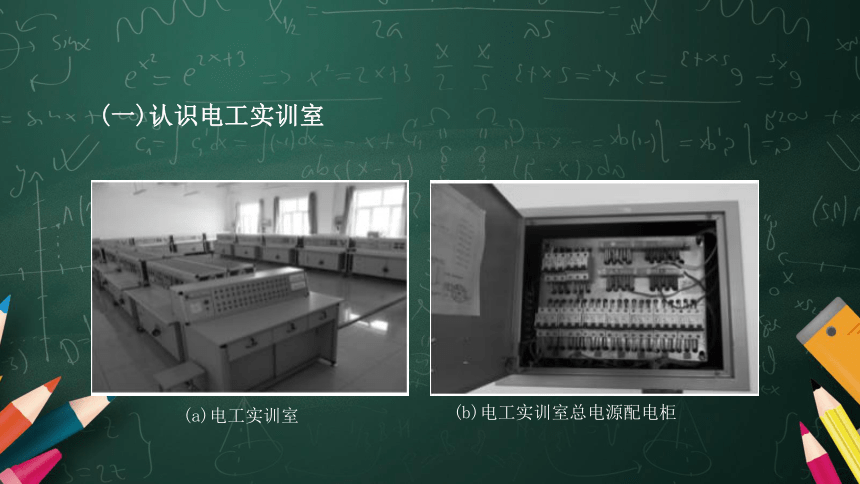

(一)认识电工实训室
(a)电工实训室
(b)电工实训室总电源配电柜
(c)电源中心总控制台
(d)电工实训操作台

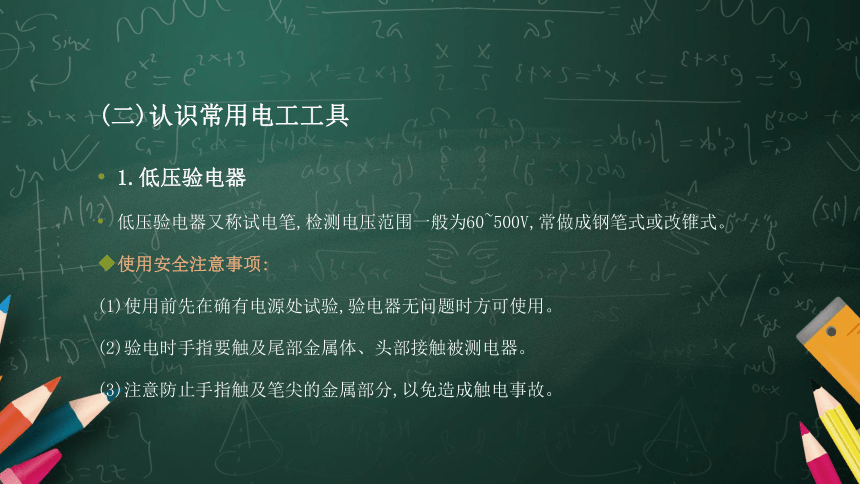

(二)认识常用电工工具
1.低压验电器
低压验电器又称试电笔,检测电压范围一般为60~500V,常做成钢笔式或改锥式。
使用安全注意事项:
(1)使用前先在确有电源处试验,验电器无问题时方可使用。
(2)验电时手指要触及尾部金属体、头部接触被测电器。
(3)注意防止手指触及笔尖的金属部分,以免造成触电事故。

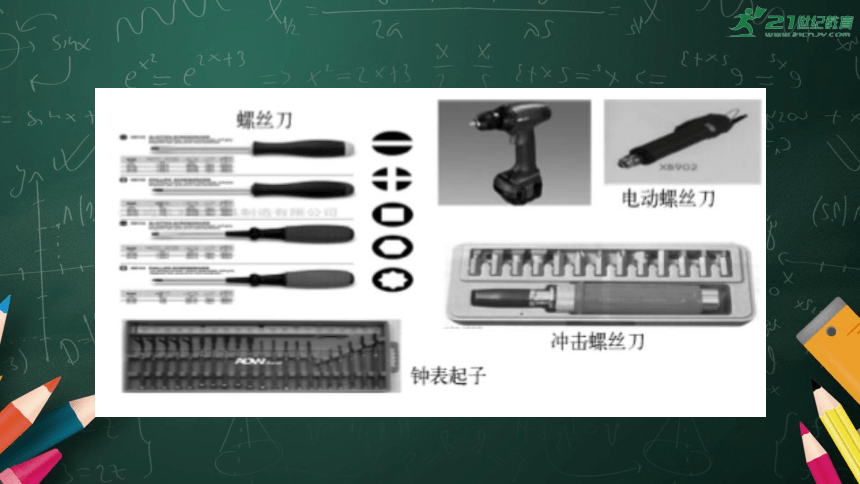

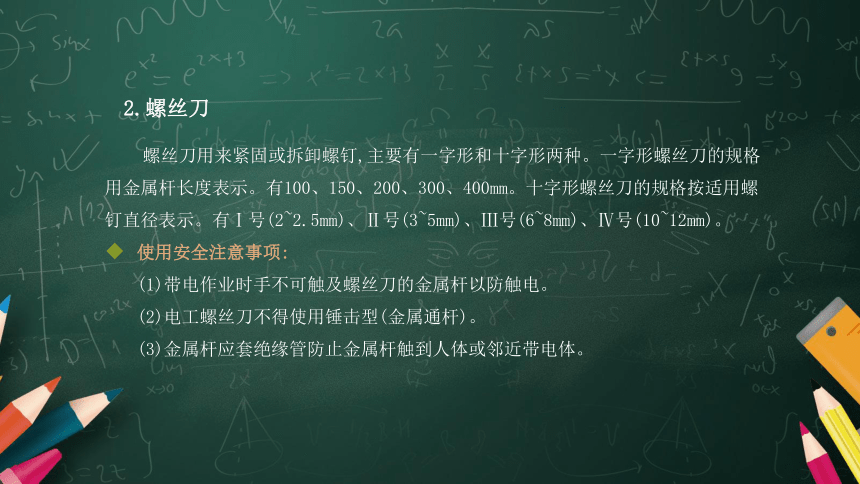

2.螺丝刀
螺丝刀用来紧固或拆卸螺钉,主要有一字形和十字形两种。一字形螺丝刀的规格用金属杆长度表示。有100、150、200、300、400mm。十字形螺丝刀的规格按适用螺钉直径表示。有Ⅰ号(2~2.5mm)、Ⅱ号(3~5mm)、Ⅲ号(6~8mm)、Ⅳ号(10~12mm)。
使用安全注意事项:
(1)带电作业时手不可触及螺丝刀的金属杆以防触电。
(2)电工螺丝刀不得使用锤击型(金属通杆)。
(3)金属杆应套绝缘管防止金属杆触到人体或邻近带电体。

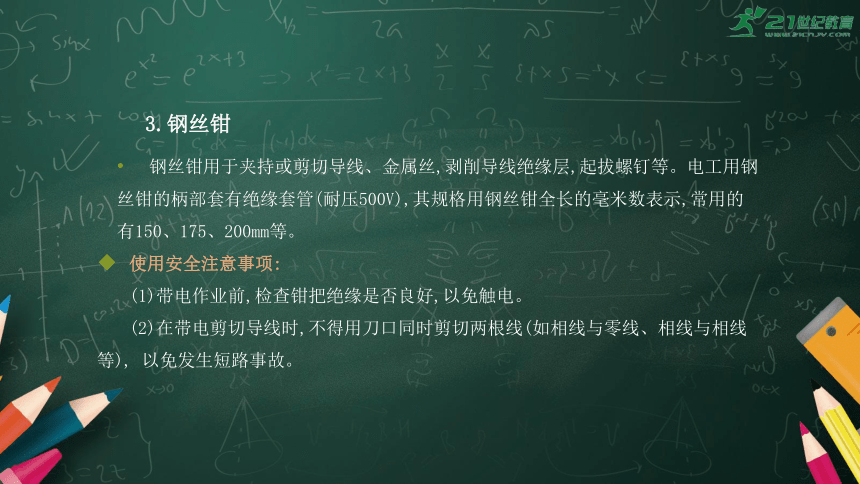

3.钢丝钳
钢丝钳用于夹持或剪切导线、金属丝,剥削导线绝缘层,起拔螺钉等。电工用钢丝钳的柄部套有绝缘套管(耐压500V),其规格用钢丝钳全长的毫米数表示,常用的有150、175、200mm等。
使用安全注意事项:
(1)带电作业前,检查钳把绝缘是否良好,以免触电。
(2)在带电剪切导线时,不得用刀口同时剪切两根线(如相线与零线、相线与相线等), 以免发生短路事故。
各种类型的钳子
4.尖嘴钳
尖嘴钳头部尖细,用于在较狭小空间操作及钳夹小零件、金属丝等。多用于弯曲单股导线“羊眼圈”接线端子,及剪断导线、剥削绝缘层。依钳头形状,分为尖嘴钳、扁嘴钳、圆嘴钳等。
5.剥线钳
剥线钳钳口部分有多个缺口型刃口,用于剥削导线线头绝缘层,专用于剥切小直径导线绝缘层。
6.压线钳
压线钳用来压制导线“线鼻”(接线端子)的专用工具。小线径压线钳(1~6mm)的钳口有多个半圆、六棱型牙口,将线鼻压制嵌入导线内。大直径压线钳一般为液压钳,用来压制12~90mm线鼻。
(三)电工仪表
在电工职业岗位中,电工测量是不可缺少的一项重要工作,它是借助各种电工仪器、仪表,对电器设备或电路的相关物理量进行测量,以便了解和掌握电气设备的特性和运行情况,检查电气元器件的质量好坏。可见认识并掌握电工仪器、仪表的正确使用是十分重要。
仪器仪表 设备图标 功能说明
万用表 万用表是一种多功能、多量程的便携式 电子电工仪表,一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。有些万用表还可测量电容、电感、功率、晶体管共射极直流放大系数hFE等,是我们电子电工专业的必备的仪表之一
钳形电流表 钳形电流表俗称钳表、卡表,它的最大特点是无需断开被测电路,就能够实现对被测导体中电流的测量。所以,特别适合于不便于断开线路或不允许停电的测量场合
兆欧表 兆欧表又称摇表,是专门用于测量绝缘 电阻的仪表,它的计量单位是兆欧(MΩ)。常用的手摇式兆欧表,主要由磁电式流比计和 手摇直流发电机组成,输出电压有500V、1000V、2500V、5000V几种
仪器仪表 设备图标 功能说明
直流电桥 主要用来测量各种电机,变压器及各种电器设备的直流电阻.以进行设备出厂试验及故障分析
信号发生器 信号发生器能够产生多种波形,如三角波、锯齿波、矩形波(含方波)、正弦波等信号, 在电路实验和设备检测中具有十分广泛的用途
双踪示波器 示波器是一种用途十分广泛的电子测量仪 器。它能把肉眼看不到的电信号变换成看得见的图像, 便于研究各种电现象的变化过程。
用示波器能观察各种不同电信号幅度随时间变化的波形曲线,还可以用它测试各种不同信号的电量,如电压、电流、频率、相位 差、调幅度等
任务实施
学员走进电工实训室,听从实训教师安排,按编组就位;加强学员安全意识教育;了解电工实训室的布局、设备设施;熟悉电工操作台并按照实训要求,进行正确的操作。
● 学员进入实训室后，听从实训教师安排，自觉遵守实训室安全操作规章制度。
● 学员要认真聆听教师讲解实训目的、步骤、操作方法和注意事项。
● 未经教师允许，不得随意动用其他实训桌上的实训用品及设备。
● 实训中需要通电时，须经实训教师同意后，方可进行通电调试，严格遵守“先接线，后通电，先断电源再拆线”的操作程序，以确保人身及设备安全。
知识拓展
随着家庭用电器件的不断增加,电流也不断增加,最初建筑施工预装的电气线路负载不断加大,经常出现开关、插座、线路烧坏的情况,各种火灾事故时有发生,为了预防事故,保障 正常的生活和用电安全,居家成员要普及家庭用电安全知识,提高安全防患意识!
(1)人走断电,用毕断电,停电也要切断电源。
(2)认识了解电源总开关,学会在紧急情况下关断总电源。
(3)不用手或导电物去接触、探试电源插座内部;不用湿手触摸电器, 不用湿布擦拭电器。
(4)不随意拆卸、安装电源线路、插座、插头等。哪怕安装灯泡等简单的事情,也要先关断电源。
(5)电源插头、插座应布置在幼儿触及不到的地方,并经常给家中的老人和孩子讲解家庭安全用电常识,增强老人和孩子的自我保护能力。
(6)电器使用完毕后应拔掉电源插头;插拔电源插头时不要用力拉拽电线,以防止电线 的绝缘层受损造成触电;电线的绝缘皮剥落,要及时更换新线或者用绝缘胶布包好。
(7)发现有人触电要设法及时关断电源;或者用干燥的木棍等物将触电者与带电的电器分开,不要用手去直接救人;年龄小的同学遇到这种情况,应呼喊成年人相助,不要自己处理,以防触电。
(8)不要购买“三无”的假冒伪劣家用产品,家庭用电设备应装设带有过电压保护的、经调试合格的漏电保护器,并在家长的指导下进行, 以保证使用安全。大功率家用电器要采用三孔插座, 并要安装地线。
新员工安全教育概述
任务二
新员工安全教育概述
学习目标
学习三级安全教育内容。
知道安全生产法律法规。
了解习惯性违章的危害
加强新员工的安全意识培训。
加强习惯性违章的防范措施、事故应急措施的训练。
新员工安全教育概述
任务描述
　　三级安全教育是国家规定的要求企业对新入厂的工人必须坚持的安全基本教育和形式,它包括入厂教育、车间教育和岗位教育。三级安全教育不仅可以提高各级领导和广大职工对安全生产方针的认识,增强搞好安全生产的责任感,提高贯彻执行安全法规以及各项规章制度自觉性,而且使广大职工掌握安全生产的科学知识,提高安全操作的技能,为确保安全生产创造条件。
一、三级安全教育
三级安全教育是指厂级安全生产教育、车间(部门)级安全教育、班组级安全教育。
1.厂级安全教育培训
培训主要内容有:安全生产基本知识;本单位安全生产规章制度;劳动纪律;作业场所和工作岗位存在的危险因素、防范措施及事故应急措施;有关事故案例等。
2.车间(部门)级安全生产培训
培训主要内容有:本车间(部门)安全生产状况和规章制度;作业场所和工作岗位存在的危险因素、防范措施及事故应急措施;事故案例等。
3.班组级安全生产教育培训
培训主要内容有:岗位安全操作规程;生产设备、安全装置、劳动保护用品(用具)的性能及正确使用方法;事故案例等。
由于事故频发,关键在人;实现安全,关键也在人。因此对于新员工首先必须提高员工的安全意识。安全意识不强,违章作业现象就会发生,违章指挥现象就有机可乘。其次提高新员工的安全知识水平只有通过安全教育,才能使他们尽快掌握安全知识,提高安全技能,增强事故预防和应急处理的能力。
一名合格电工应具备的条件
●事业心、责任心强、工作认真负责，踏实肯干。
●年满十八周岁，身体健康，精神正常，无癫痫、精神病、高血压、心脏 病、实发性昏厥及其他妨碍电工作业的病症和生理缺陷。
●熟悉电气安全规程和设备运行操作规程。
●能熟练掌握和运用触电急救法和人工呼吸法。
●具有初中以上文化程度，掌握相应的电工作业安全技术、电工基础理论 和专业技术知识，并具有一定的实践经验。通过安全技术培训考试合格后已取得《特种作业人员安全技术操作证》，并经定期复审合格，才能从事允许作业类范围内的电工工作。
二、我国的法律、法规
1.全国人大通过的法律、法规
出台的有:《中华人民共和国宪法》、《中华人民共和国安全生产法》、《中华人民共和国消防法》、《中华人民共和国环境保护法》、《中华人民共和国刑法》、《中华人民共和国劳动法》等。
2.国务院颁布的法规、条例及规定
出台的有:《工厂安全卫生规程》、《建筑安装工程安全技术规程》、《关于加强企业生产中安全工作的几项规定》、《国务院关于加强安全生产工作的通知》、《特别重大事故调查程序暂行规定》等。
3.有关部委发布的法规规定
出台的有:劳动部《关于生产性建设工程同职业安全卫生监察的暂行规定》、《起重机械安全监察规定》、《企业职工劳动安全卫生教育管理条例》、《劳动安全卫生监察员管理办法》、劳动部《关于颁发〈特种作业人员安全技术培训考核管理规定的通知等。
三、《中华人民共和国安全生产法》
《安全生产法》是我国第一部规范安全生产的综合性基础法律。
1.从业人员的权利
2.从业人员
3.劳动保护
4.危险因素辨识
5.习惯性违章
任务实施
一、了解从业人员的权利和义务
看书中图1-4,说说从业人员享有的哪些权利和义务
二、违章辨识训练
认真分析表1-5违章示例图。请学生分析有可能出现的事故隐患,并讨论如何避免违章行为。
一、职业病
序号 职业病分类 序号 职业病分类
1 粉尘类（13类） 2 放射性物质类、电离辐射（X射线、r射线）等（12类）
3 化学物质类（56类） 4 物理因素（4类）
5 生物因素（3类） 6 导致职业性皮肤病的危害因素（8类）
7 导致职业性眼病的危害因素（3类） 8 导致职业性耳鼻喉口腔疾病的危害因素（3类）
9 职业性肿瘤的职业病危害因素（8类） 10 其他职业病危害因素（5类）
拓展知识
电气安全基础知识
任务三
学习目标
电气安全的含义、任务、内容及其特点。
知道电气事故类型。
了解我国安全事故等级划分标准。
加强我要安全、我会安全的意识培训。
加强事故案例分析训练。
电气安全基础知识
任务描述
　随着人类对电力能源的重视与不断应用,电力设施与设备已与现代人类的工作与生活 密不可分。但不可否认的是由于种种原因,电力能源在带给人们工作与生活的便利的同时, 由电气设备产生的问题也带给人类的生产与生活不少烦恼与损失,有时甚至表现为灾难。因此,电气安全不仅已成为各国电气操作与维护人员消除安全生产隐患、防止伤亡事故、保障职工健康及顺利完成各项任务的重要工作内容,同时也是电气专业工作者首要面临并着 力解决的课题。本任务通过安全意识培训及其事故案例分析,让学生思想观念发生转变即:要我安全、我要安全、我会安全。
电气安全基础知识
一、电气安全
1.电气安全的含义
通常指电气设备在正常运行时以及在预期的非正常状态下不会危害人身和周围设备的安全.
电气安全主要包括人身安全和设备安全两个方面:
(1)人身安全 指在从事工作和电气设备操作使用过程中人员的安全。
(2)设备安全 指电气设备及有关其他设备、建筑的安全。因此,要做好电气安全工作,首先要提高人们对安全的认识,树立“安全第一”的思想,做到“防患于未然”,把事故消灭在萌芽状态。同时采取必要的措施,做好安全管理、安全技术等方面的工作。提高电气设备和电气系统的安全可靠性。
2.电气安全工作任务
(1)研究各种电气事故,即研究其发生的机理、原因、规律、特点和防护措施。
(2)研究运用电气方法解决安全生产问题,即研究运用电气监测、电气检查和电气控制等方法 来评价电力系统的安全性或解决生产中用电的安全问题。
3.电气安全工作内容
(1)研究并采取各种有效的安全技术措施。
(2)研究并推广先进的电气安全技术,提高电气安全水平。
(3)制定并贯彻安全技术标准和安全技术规程。
(4)建立并执行各种安全管理制度。
(5)开展有关电气安全思想和电气安全知识的教育工作。
(6)分析事故实例,从中找出事故原因和规律。
4.电气安全特点
(1)危害大:电气事故不仅带来经济损失,甚至还可能造成人员的伤亡。
(2)抽象性:看不见、听不见、嗅不着(尤其是静电和电磁辐射)。
(3)广泛性:强电弱电、直流交流、静电流电、高压低压、工业农业、生产生活。
(4)综合性:既有工程技术方面,也有组织管理方面。
5.电气安全基础要素
(1)电气绝缘 保持配电线路和电气设备的绝缘良好,是保证人身安全和电气设备正常运行的最基本要素。电气绝缘的性能是否良好,可通过测量其绝缘电阻、耐压强度、泄漏电流和介质损耗等参数来衡量。
(2)安全距离 电气安全距离,是指人体、物体等接近带电体而不发生危险的安全可靠 距离。如带电体与地面之间、带电体与带电体之间、带电体与人体之间、带电体与其他设施 和设备之间,均应保持一定距离。通常,在配电线路和变、配电装置附近工作时,应考虑线路安全距离,变、配电装置安全距离,检修安全距离和操作安全距离等。
(3)安全载流量 导体的安全载流量,是指允许持续通过导体内部的电流量。持续通过导体的电流如果超过安全载流量,导体的发热将超过允许值,导致绝缘损坏,甚至引起漏 电和发生火灾。因此,根据导体的安全载流量确定导体截面和选择设备是十分重要的。
(4)标志 明显、准确、统一的标志是保证用电安全的重要因素。标志一般有颜色标志、标示牌标志和型号标志等。颜色标示表示不同性质、不同用途的导线;标示牌标志一般作为危险场所的标志;型号标志作为设备特殊结构的标志。
6.影响电气安全的主要因素
(1)内部因素 选择和安装电气设备和线路时,必须根据使用要求电源情况等确定其电压、电流、频率、安全间距等主要参数和适当的安装方法。并考虑电气设备的可维修性以及不同电气设备之间的共存性关系。
(2)外部因素 IEC(国际电工委员会)对外部影响因素按代号分类。代号一般为两个英文字母。第一个字母表示大类:如A表示环境, B表示使用情况, C表示建筑物结构。第二个字母表示小类:如A表示温度, B表示湿度。
(3)人为因素 电气设备和线路在设计安装运行过程中未按国家安全规范实施,都将造成电气故障和隐患。需要经常对员工进行思想教育和技术教育。
7.现代安全用电技术
到目前为止,安全用电技术基本上还是沿用传统的安全措施,如接地、接零、绝缘、安全距离、连锁、安全操作规程、电工安全用具、防雷接地、漏电保护等等。这些措施经历了几代人的实践总结、修改完善,确定是行之有效的,即使在今后很长的一段时间内仍然占有重要的位置。
随着现代控制技术飞速的发展,出现了功能齐全、性能良好、有智能功能的漏电保护器和用微机及各类传感元件组成的电子检测装置,使安全用电技术有了一个新的发展方向。同时,人们在实践中逐步完善安全管理系统的内容,出现了现代安全保证体系,人们运用系统工程建立信息网络,做到超前预防及控制,使电器安全技术更完善、更可靠、更周密、更安全。
二、电气事故
1.电气事故种类
按发生灾害的形式———分为人身事故、设备事故、电气火灾和爆炸事故等。
按发生事故时的电路状况———分为短路事故、断线事故、接地事故、漏电事故等。
按事故的严重性———分为特大性事故、重大事故、一般事故等。
按伤害的程度———分为死亡、重伤、轻伤三种。
按事故的基本原因———分为触电事故、雷电和静电事故、射频事故、电路故障、电气火灾爆炸事故。
2.用电单位的电气事故
根据我国电气事故调查规程的规定,用电单位的电气事故一般分为以下四类:
(1)用电单位影响系统事故。当某一用电单位内部发生事故时,其他用电单位受牵连而 突然断电或电力系统受影响而大量减负荷。
(2)全厂停电事故。由于用电单位内部事故造成的全厂停电。
(3)重大设备损坏事故。多指大工业企业(大用电户)的一次设备损坏,如受电主变压器以及变压器前的断路和避雷器等的损坏。
(4)人身触电伤亡事故。由于用电单位的电气设备或电气线路发生故障(如绝缘损坏) 等,造成人身触电,出现重伤或死亡事故。
3.工业企业电气事故
对工业企业中日常发生的电气事故分类如下:
(1)误操作事故 指操作人员违反规程操作或操作失误造成的事故。
(2)设备维修不善事故 指由于工作人员的过失或管理制度不严造成设备维修不善而引起的事故。
(3)设备制造不良或选择不当事故 指由于电气设备选择不当或设备有先天缺陷而造成的事故。如选用的设备不能胜任所担负的负载或与使用环境不符,产品质量不合格,选用了已淘汰的产品或有先天工艺缺陷的产品等。
(4)外力破坏事故 外力对电气设备的破坏,有自然因素和人为因素两种。自然因素如落雷、飓风、大雾等自然气候引起的事故;人为因素如汽车撞断电杆、构筑物倒砸线路等事故。
4.事故的处理方法
(1)用电单位一旦发生人身触电伤亡或电气火灾,以及发生导致电力系统跳闸、高压供电的用户生产中断、一次用电设备损坏等重大电气事故,应及时向当地供电部门报告,并尽可能保护好现场,以便供电部门组织人力及时进行调查处理,迅速恢复供电。
(2)事故发生后,用电单位和有关部门应组织事故调查组,对事故进行详细的调查分析,找出事故发生的原因,制定出善后处理方案和采取防止再发生类似事故的措施,并按有关规定写出事故报告,报送供电部门和有关单位。
(3)对有人员触电死亡的事故和电气火灾事故,还应同时报告当地劳动部门和公安机关,以便共同调查处理。对用电中的电气事故原因进行调查时的分类统计,在用电电气事故的调查统计中,对事故原因要分类统计,以便有针对性地制定反事故措施。
任务实施
一、安全意识培训
学生通过看表1-8,分析安全事故类型,讨论防患措施,并熟悉相关安全警示标识.
二、事故案例分析
(一)触电事故
(二)火灾事故
安全用电知识
任务四
学习目标
。
学习目标
了解电流对人体的伤害。
知道人体触电的方式。
掌握安全电压等级。
会识别安全标志。
熟知不同环境下的安全电压等级
任务描述
在电能的生产、输送和使用过程中,如果不懂得电的安全知识,不采取可靠的防护措施或者违反电业安全工作规程,人就会不小心触及带电体并形成电流通路,造成人体不同程度的伤害,甚至死亡。因此我们要研究电流对人体的效应、人体电击的方式及其发生电击的技术措施。本任务就是让学生能够正确识读各种安全标识,识别各种触电的类型。
安全用电知识
一、电对人体的作用
人本身就是一种电气设备,这是因为:人的整个神经系统是以电信号和电化学反应为基础的。只是电信号和电化学反应所涉及的能量是非常小的。人只要求正常功能所必要的电能,由于这个能量非常小,因此,系统功能很容易被破坏。
(一)电流对人体的效应
电对人体作用影响因素很多,在同样情况下,不同的人产生的生理效应不完全相同。通过各种数据、资料的研究表明,电对人体的伤害主要来自于电流,不是电压。因为电流流过人体会产生:
热效应引起的肌体烧伤、碳化、高温。
液体、其他组织的分解。
神经组织的损伤。
小电流通过人体时,产生麻感、针刺感、压迫感、打击感、痉挛、疼痛、呼吸困难、血压异常、昏迷、心律不齐、窒息、心室颤动等症状。严重时会胸肌痉挛,呼吸衰竭,甚至心跳和呼吸 停止现象。
(二)电流对人体的伤害
电流对人体的伤害有三种:电击、电伤和电磁场伤害。
1.电击
电击是指电流通过人体,破坏人体心脏、肺及神经系统的正常功能,是最危险的一种伤 害。绝大多数(大约85%以上)的触电死亡事故都是由电击造成的。
电击使人致命的原因有三个方面:一是流过心脏的电流过大、持续时间过长,引起了心室纤维性颤动,数秒至数分钟(6~8min)死亡。二是电流作用使人产生窒息10~20min死亡。三是电流作用使心脏停止跳动而死亡。其中心室纤维性颤动致死所占比例最大,也是最根本的原因之一。
2.电伤
电伤是指电流的热效应、化学效用和机械效应对人体的伤害,如电弧烧伤、电流灼伤、电烙印、皮肤金属化、电气机械性伤害、电光眼等。在不是很严重的情况下,一般无致命危险。
电伤特征有:
(1)伤害人体外表。
(2)在人体的外表有显著的痕迹。
(3)致命电流较大。
3.电磁场生理伤害
电磁辐射是由电磁场的能量造成,主要是指在高频磁场的作用下,人会出现头晕、乏力、记忆力减退、失眠、多梦等神经系统的症状。
随着大功率、远距离输电技术的发展,输电线路电压等级越来越高。目前我国500kV超高压输电线路在多地方使用。因此在有高压输电线路和配电装置的周围都存在着强大的电场,电场强度越高,对人体的伤害越大。
一方面,处在电场中的物体因静电感应而带有电压,当人体触及这些感应电压的物体时,就有感应电流通过人体,使人体受到伤害。研究表明,人体对高压电场下的感应电流更加敏感, 0.1~0.2mA的感应电流通过人体时即使还没触及感应物体人体就有明显的针刺感。另一方面高压静电场对人体生理也造成一定影响。在超高压输电线路或设备附近站立或行走的人,往往会感觉不舒服、精神紧张、毛发耸立、皮肤有刺疼感,甚至还会在头 与帽子间、脚与鞋子间产生火花。同时电磁辐射干扰无线电通讯,影响电子装置的正常工作等。
(三)电击伤害的影响因数
1.通过人体电流的大小
当不同大小的电流流过人体时，往往有各种不同的感觉，通过的电流越大，人体的生理反应愈明显，感觉也愈强烈。流过人体30mA以上有生命危险;50mA以上可引起心室颤动;100mA足可致死。我们把通过人体电流大致分为以下三级。
电流（mA） （50～60 Hz）交流电对人体的作用特征
0.6-1.5 开始有感觉，手轻微颤抖
2-3 手指强烈颤抖
5-7 手部痉挛
8-10 手已难于摆脱电极，手指到手腕剧痛
20-25 手迅速麻痹，不能摆脱电极，剧痛，呼吸困难
50-80 呼吸麻痹，心房开始震颤
90-100 呼吸麻痹，延续3s就会造成心脏麻痹
300以上 作用0.1s以上时，呼吸和心脏麻痹，机构组织遭到电流的热破坏
2.电流通过人体时间的长短
通电时间愈长，愈容易引起心室颤动，电击伤害程度就愈大，这是因为:
①通电时间愈长，能量积累增加，就更易引起心室颤动。
②在心脏搏动周期中，有约0.1s的特定相位对电流最敏感。因此，通电时间愈长，与该特定相位重合的可能性愈大，引起心室颤动的可能性也就越大。
③通电时间愈长，人体电阻会因皮肤角质层破坏等原因而降低，从而导致通过人体的电流进一步增大，受电击的伤害程度亦随之增大。
触电电流大小与触电时间的乘积（称为电击能量）来反映触电的危害程度，一般超过50mA·s（毫安·秒）时人就有生命危险。
允许电流( mA） 50 100 200 500 1000
持续时间( s） 5.4 1.35 0.35 0.045 0.0135
3.电流通过人体的部位
电流通过人体的路径不同,产生的生理反应及其伤害程度是不同的。电流通过人体头部,使人立即昏迷,严重时使人死亡;电流通过脊髓,使人肢体瘫痪;电流通过呼吸系统会使人窒息死亡;电流通过人体心脏会引起纤维性颤动,心脏停跳死亡。在通电途径中,一般认为:电流通过人体的心脏、肺部和中枢神经系统的危险性比较大,特别是以从手经胸到脚的通路最为危险,从一只脚到另一只脚危险性较小。但人体容易因剧烈痉挛而摔倒,导致电流通过全身并造成摔伤、坠落等二次事故。
4.通过人体电流种类与频率
相同电压交流比直流危险性大3~4倍,常用的50~60Hz工频交流电对人体的伤害最为严重,频率偏离工频越远,交流电对人体的伤害越轻。在直流和高频情况下,人体可以耐受更大的电流值,但高压高频电流对人体依然是十分危险的。
电流频率 危害程度 电流频率 危害程度
0-25 有50%的死亡率 120 有31%的死亡率
50 有95%的死亡率 200 有22%的死亡率
50-100 有45%的死亡率 500 有14%的死亡率
5.触电者的身体状况
电流对人体的作用与人的年龄、性别、身体及精神状态有很大的关系。一般情况,女性较男性敏感,儿童较成人敏感,体重小的较体重大的敏感,妇女和小孩更容易受到伤害。患有心脏病、精神病、结核病、内分泌器官疾病和酒醉的人因电击造成的伤害比正常人严重。而身体强壮的、从事体力劳动的,引起伤害相对较小。
(四)触电事故规律
(1)触电事故季节性明显, 6~9月事故最多。
(2)低压触电事故多。
(3)携带式设备和移动式设备触电事故多。
(4)电气连接部位触电事故多。
(5)错误操作和违章作业造成的触电事故多。
(6)不同行业、不同年龄、不同地域触电事故各不相同。
(五)人体触电的方式
根据电流通过人体的路径和触及带电体的方式,一般将触电方式分为单相触电、两相触电、跨步电压触电等。
用电安全原则
不接触低压带电体。
不靠近高压带电体。
二、安全电压
(一)安全电压定义
安全电压是为了防止触电事故而采用由特定电源供电的电压。把可能加在人身上的电压限制在某一范围之内,使得在这种电压下,不戴任何防护设备,接触时对人体各部位不造成任何损害的电压,这种电压就叫安全电压,也称安全特低电压。
安全特低电压是属于兼有直接接触电击和间接接触电击防护的安全措施。国际电工委员会(IEC)规定的接触电压限值(相当于安全电压)都不超过交流(50~500Hz)有效值50V,并规定24V以下不需考虑防止电击的安全措施。
(二)安全电压等级
我国规定工频有效值安全电压值的等级有42V、36V、24V、12V、6V五种。同时还规定:当电气设备采用了超过24V时,必须采取防直接接触带电体的保护措施。我国采用的安全电压以36V、12V居多。
安全电压选用时,一般根据使用环境、人员和使用方式等因素确定。
电压等级 适用对象
42V 在容易触电的场所使用的移动家用电器、手持式电动工具(即类)
36V 潮湿场所,如矿井、地下室、地道、粉尘的场所的行灯;有电击危险环境使用的手执照 明和局部照明,及其他用电器具
24V 工作面狭窄、操作者易大面积接触带电体的场所如锅炉、金属容器内、大型金属管道内,或有电击危险环境使用的手执照明和局部照明
12V 因工作需要,人体必须长期带电触及电气线路或设备场所。如金属容器内、隧道内、 水井内以及周围有大面积接地导体等;行动不便的特别危险环境或特别潮湿环境应使用 的手提照明灯;触及带电体的医疗设备等
6V 水下作业等特殊场所
(三)安全电压、安全电流值规定
我国规定工频电压上限不超过50V,直流安全电压上限为72V。潮湿环境中工频电压有效值限值为24V,直流电压限值为60V。我国规定交电(50~60Hz)10mA及直流50mA确定为人体的安全电流。
(1)为确保安全,我国规定一般情况下安全电压为36V。
(2)潮湿环境或人体有汗时安全电压为12V。
(3)水下作业时安全电压为2.5V。
(4)为确保安全,我国规定一般情况下安全电流为30mA,即认为30mA是人体可以承受而无致命危险的最大电流。
(5)有高度触电危险的场合应取10mA为安全电流。
(6)水下作业时安全电流为5mA。
三、安全标志和安全色
(一)安全标志
安全标识是指在有触电危险的场所或容易产生误判断、误操作的地方,以及存在不安全因素的现场设置的文字或图形标识。它可以提醒人们注意或按照标识上注明的要求去执行,是保障人身和设备安全的重要措施。
安全标志类型: 禁止标志、警告标志、指令标志、提示标志常挂在规定的场所。
(二)安全色
安全色是表示安全信息含义的颜色。我国采用的安全色标的含义基本上与国际安全色标准相同。
安全色 含义 举例
红色 禁止、停止、消防 停止按钮、仪表运行极限、灭火器
黄色 注意、警告 当心触电、注意安全
绿色 安全、通行、允许、工作 在此工作、已接地
蓝色 强制执行 必须戴安全帽
(三)对比色
对比色有黑白两种颜色,黄色安全色的对比色为黑色。红、蓝、绿安全色的对比色均为白色。而黑、白两色互为对比色。
黑色用于安全标志的文字、图形符号,警告标志的几何图形和公共信息标志。
(四)安全线
工矿企业中用以划分安全区域与危险区域的分界线。厂房内安全通道的标示线,铁路站台上的安全线都是属于此列。根据国家有关规定,安全线用白色,宽度不小于60mm。
在生产过程中,有了安全线的标示,我们就能区分安全区域和危险区域,有利于我们对危险区域的认识和判断。
任务实施
一、安全标志识别
二、电气事故分析
请同学认真分析表1-17的每个图形,讨论是否会产生触电事故;说明触电产生的原因;如何避免事故发生。
拓展知识
一、人体电阻
人体触电时,流过人体的电流(当接触电压一定时)由人体的电阻值决定,人体电阻越小,流过人体的电流越大,也就越危险
人体电阻包括体内电阻和皮肤电阻。体内电阻基本上不受外界影响,其数值一般不低于500Ω。皮肤电阻随条件不同而有很大的变化,使人体电阻也在很大范围内有所变化。一般认为人体电阻为1000~2000Ω (不计皮肤角质层电阻）。
二、引起人体电阻变化的主要因素
(1)会随着接触电压的升高而急剧降低。
(2)潮湿状态下会降低一半以上。
(3)会随着电流持续时间的延长而明显降低。
(4)接触面积和压力增大、温度升高时也会降低。
安全操作知识
任务五
学习目标
学习目标
● 知道电气工作安全的组织、技术措施。
● 学会分析不安全状态、不安全行为。
● 熟悉电气安全技术措施。
● 规避不安全行为。
任务描述
为保证工作人员安全和设备安全,按照《电业安全工作规定》制定了包括工作票制度,工作许可制度,工作监护制度,工作间断、转移、终结等组织措施,规定了在全部停电或部分停电的设备上工作时,必须完成"停电、验电、装设接地线、悬挂标识牌、装设遮拦”安全技术措施。这些安全措施的基本思想就是动用一切可能手段,尽量减少工作人员差错。本任务就是通过查找不安全生产行为,让学生掌握安全技术措施,规避一切不安全行为。
安全操作知识
一、电气工作安全组织措施
国家规定电气作业组织措施有四制度,即工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。有的企业还有现场勘察制度。
(一)工作票制度
工作票制度是指在电气设备上进行任何电气作业都必须填用工作票,并依据工作票布置安全措施和办理开工,终结手续的这种制度。工作票分第一种工作票和第二种工作票。
1.工作票的执行方式
(1)填写工作票(第一种或第二种)。
(2)执行口头或电话命令。
2.工作票的使用范围
(1)第一种工作票的使用范围
在高压设备(线路)工作,需要全部或部分停电的。
在高压室内的二次接线和照明回路上工作,需要将高压设备停电或做安全措施的。
(2)第二种工作票的使用范围
带电作业和在带电设备外壳(或线路上)工作。
无需将高压设备断电的二次接线回路上工作。
在控制盒、低压配电盘、低压配电箱、低压电源干线工作。
在转动的发电机、同期调相机的励磁回路或高压电动机转子电阻回路上工作。
非当班值班人员用绝缘杆和电压互感器定相,或用钳形电流表测量高压回路的电流。
(3)无需填写工作票,可根据口头或电话命令执行
注油,取油样,测接地电阻,悬挂警告牌。
电气值班员按常规所进行的工作。
在低压电动机和照明回路上工作。
3.工作票的填写和签发
(1)填写人 工作签发人(由熟悉设备情况的技术人员,熟悉安全工作规程的生产领导人担任)、工作负责人。
(2)填写格式 一张工作票只填写一个工作任务,一式两份。
4.工作票的使用
工作票一式两份,一份由工作负责人收执(若是几个工作班组,共同一张工作票的,由工作总负责人收执)作为工作依据;另一份由运行值班人员收执,按值移交。
(1)工作负责人在同一时间内,只能接受一项工作任务,接受一张工作票。
(2)第一种工作票应在工作的前一天交值班员,无值班员的可由许可人收执。
(3)第二种工作票可当天预先交值班员。
工作票的有效时间以批准的检修期限为准。若工作尚未完成,第一种工作票由工作负责人办理延期手续,第二种工作票不办理延期,按原票补填签发新工作票。
(二)工作许可制度
工作许可制度指凡是在电气设备上进行停电或不停电工作,事先都必须得到工作许可人的许可,并履行许可手续后方可工作的制度。
(1)工作许可人,变电所由值班负责人担任,线路由值班调度工区值班负责担任。
(2)未经许可人许可,一律不准擅自进行工作。
(3)工作负责人、工作许可人任何一方都不得擅自变更安全措施,值班人员不得变更检修设备的运行接线方式。
(4)工作许可应是逐级的,即工作负责人应得到许可人许可,工作人员应得到工作负责人的许可后方准开始工作。
(三)工作监护制度
工作监护制度指工作人员在工作过程中,工作负责人(监护人)必须始终在工作现场,进行安全监护,及时纠正违反安全的行为和动作的制度。监护人一般由工作负责人担任。
1.监护工作要点
(1)对全体工作人员的安全进行监护。
(2)监护人员离开工作现场,必须指定一名能胜任监护工作的人代替监护。
(3)监护人一般只做监护,不兼做其他工作。
(4)高压室内外的高压设备区,不允许工作人员留在其内。
2.监护内容
(1)监护工作人员的活动范围,与带电体间的安全距离。
(2)带电作业时监护工作人员的活动范围,与接地体的安全距离。
(3)监护工具使用是否正确,位置是否安全,操作是否恰当。
(四)工作间断、转移和终结制度
工作间断、转移和终结制度是指工作间断,工作转移和工作全部完成后所作的规定。
1.制度规定
(1)当日间断,间断后继续工作无需通过许可人许可。
(2)隔时间断,次日复工,必须重新履行许可手续。
(3)变电站的当日间断、工作票由工作负责人收执;隔时间断,工作票交电站值班员收执,次日取回需经值班员许可。
2.工作终结制度
当电气作业全部结束,现场清扫整理,消除遗失物件,人员全部撤离,工作负责人向工作许可人报告终结,工作许可人在工作票上记载了终结报告的时间,则认为工作终结。
(1)工作终结不是工作票的终结。
(2)只有在接地线被拆除后,则工作票才告终结。
(3)一旦接地线拆除,便认为线路已经带电。
二、电气工作安全技术措施
安全技术措施指防止突然来电、防止超过安全距离、防止误进入,造成的电击事故、停电作业采取的安全措施。
在停电和部分停电的电气设备上工作,必须完成的技术措施有四步:停电、验电、挂接地线、装设遮栏和悬挂标示牌。
(一)停电
停电工作是指直接在电气设备上或在附近工作而必须将带电设备脱离电源的。
除本身应停电外,影响停电作业的其他带电设备和带电线路也要停电: 工作地点,应停电的设备如下:
(1)检修的设备。
(2)工作人员活动范围、安全距离少于规定值。
(3)活动范围大于安全距离,但少于“安规”规定的不停电时的安全距离。
(4)带电部分在工作人员后面、两侧、上下,且无可靠安全措施的设备。
(5)其他需要停电的设备。
停电检修应切断电源, 必须把各方面的电源断开, 并挂上“禁止合闸、 有人工作” 的标示牌。断开检修设备两侧的电源断路器和隔离开关时,要做到各个来电方面要有一个明显的断开点,尤其要注意到送电的问题。变压器、电压互感器的高低压两侧都要断开,还要断开断路器,隔离开关的操作电源。
(二)验电
验电是验证停电作业的设备,线路是否确无电压。
验电注意事项:
(1)使用前,验电器必须在有电设备上试验,验证验电器的好坏。
(2)使用合格的验电器,电压等级和被试设备,线路的电压等级一致,过低易造成人身电击, 过高易造成无显示的误判或操作器几何尺寸过大而造成的短路故障。
(3)在装设接地线或合接地刀闸(装置)处对各相分别验电。
(4)应在设备进出线两侧,断路器两侧验电,不能只验一侧,或三相只验其中一相。
(5)杆上验电:先低压后高压,先下层后上层,先近侧后远侧。
(三)装、拆接地线
1.接地线的作用
(1)防止突然来电,避免人员电击伤害。
(2)突然来电时,促成短路的三相保护动作,断开电源。
(3)泄放因感应、雷电产生的电荷,保护人员。
2.装拆地线注意事项
(1)所装接地线与带电部分应符合安全距离的规定,接地电阻必须合格。
(2)当验明设备确已无电压后,应立即将检修设备接地并三相短路。
(3)装拆接地线二人进行。单人值班的,只允许用接地闸刀拉接。装拆接地线应戴绝缘手套和使用绝缘杆。
(4)接地顺序是先接接地端,后接设备端。
(5)拆除接地线顺序是先拆设备端后拆接地端。
(6)装设接地线与接地桩的接触良好,禁止缠绕。
(7)同杆架设的多层电力线路,接地线时,先低压后高压,先下层后上层。
(8)对有电容的设备,线路,在接地线前必须放电。
(四)悬挂标示牌和装设遮栏
悬挂标示牌可提醒有关人员及时纠正将要进行的错误操作和做法。装设遮栏是为了防止人身或停电部分与邻近带电设备的危险接近。严禁其他人员在工作中移动或拆除遮栏、接地线和标示牌。
悬挂标示牌和装设遮栏注意事项:
(1)一经合闸即可送电到工作地点断路器,隔离开关的操作把手上。远方操作的断路器,隔离开关的操作把手上,均应悬挂“禁止合闸,有人工作”标示牌。
(2)线路上有人工作,应在线路断路器和隔离开关的把手上挂“禁止合闸、线路有人工作”标示牌。
(3)部分停电的工作,当未停电设备的安全距离小于“设备不停电时的安全距离”,应装设遮栏;若遮栏与带电部分的距离小于“工作人员正常活动范围与带电设备的安全距离”,遮栏上应挂“止步、高压危险”的标示牌。
(4)在室内高压设备上工作,在工作地点的遮栏上、禁止通行的过道上是挂“止步、高压、危险”的标示牌。
(5)在室外高压设备上班工作,应在工作地点四周用绳子围成围栏,并在围栏上挂“止步、高压危险!”标示牌。
(6)工作地点挂“在此工作!”标示牌。
(7)室外架构上工作挂“止步、高压危险!”标示牌。
(8)工作人员上下铁架梯子挂“从此上下!”标示牌。
(9)在可能误登的带电架构上挂“禁止攀登,高压危险!”的标示牌。
三、电气工作安全管理
(一)电气倒闸操作安全技术
1.电气误操作事故
(1)带负荷拉(合)隔离开关。
(2)带电挂(合)接地线(接地开关)。
(3)带接地线(开关)合断路器或隔离开关。
(4)误分(合)断路器。
2.防止误操作的组织措施
建立一整套操作制度即操作命令和操作命令复诵制度:操作票制度;操作监护制度;操作票管理制度。
操作命令和操作命令复诵制度:指值班调度或值班负责人下达操作命令,接受命令人重复命令的内容无误后,按照下达的操作命令进行倒闸操作,监护人唱票、操作人复诵。
操作票制度:指凡改变电力系统运行方式的倒闸操作及其他较复杂操作项目,均必须填写操作票的制度。
(二)变电所的两票三制度
通常把工作票、操作票、交接班制度,设备巡回检查制度,设备定期试验,轮换制度称为二票三制度。
1.交接班制度
(1)交接班内容
本变电所运行方式。
保护和自动装置运行及变化情况。
异常运行和设备缺陷,事故处理情况。
倒闸操作及未完成的操作指令。
设备检修试验情况,安全措施的布置。
仪器、工具、材料、备件、消防器材情况。
领导指示与运行有关的其他事项。
(2)交接班要求
电气值班人员上下班必须履行交接手续,未交接交班人员不准离岗
正常运行中可以交接班,禁止在事故处理或倒闸操作中交接班。
“交的细致、接的明白”最后由双方值班长在运行记录簿上签字。
2.设备巡回检查制度
设备巡回检查制度指值班人员对运行设备及周围环境,按运行规程的规定,定时、定点巡视线路,进行巡回检查。
巡回检查要求:
(1)规定值班长每班至少全面巡视一次。
(2)所长,负责工程师每周监督性巡视一次,每月夜间熄灯巡视一次。
(3)巡视时发现变压器运行异常(爆裂声、温度上升、喷油、油位下降、油化验超标、套管严重破损和放电等)应申请停电处理。
(4)发现高压接地,应保持安全距离,室内4m、室外8m,要进入该区域,应穿绝缘靴, 接触设备要戴绝缘手套。
3.设备定期试验,轮换制度
应定期对备用设备、事故照明、消防设施进行试验和切换使用。
任务实施
一、电气安全技术训练
训练内容和要求:
(1)教师讲解工作人员在停电和部分停电的电气设备上工作时必须完成的技术措施。
(2)学生进行模拟操作训练,并讨论操作时要注意的事项。
(3)训练时应该规范操作,听从教师指导
(4)学员操作时边操作边讲解操作要领和注意事项。
二、规避不安全行为训练
学生通过分析、讨论下面的正确和不正确的图形,加深对人的不安全行为和物的不安全状态的了解。具体见表1-23。
触电急救训练
任务六
学习目标
学习目标
掌握触电急救的八大原则。
知道脱离电源方法。
掌握现场急救操作要领。
知道如何切断电源。
会口对口呼吸。
会胸外按压。
任务描述
在电力生产和电器使用的过程中,人身触电事故时有发生,但触电并不等于死亡。实践证明,触电急救的关键是迅速脱离电源及正确的现场急救。只要伤员抢救及时多数都可以 “起死回生”。
本次任务通过对人体模型进行心肺复苏训练,让学生掌握正确的触电急救的方法。重点掌握如何切除电源;如何现场急救。
触电急救训练
一、触电急救
(一)触电急救原则
现场抢救触电者的经验原则是八字方针:迅速(脱离电源)、就地(抢救)、准确(姿势)、坚持(抢救)。同时应根据伤情需要,迅速联系医疗部门抢救。
1.迅速 争分夺秒使触电者脱离电源。脱离电源的方法视具体情况而定。迅速除了迅速脱离电源外,还包括迅速检查症状、迅速就地抢救、迅速拨打120或999电话求救。
2.就地 必须在现场附近就地抢救,千万不要长途送往供电部门、医院抢救,以免耽误抢救时间。从触电时算起, 5min以内及时抢救,救生率90%左右。10min以内抢救,救生率60%。超过15min,希望甚微。
3.准确 采用人工呼吸法和胸外按压法的动作、部位必须准确。如果不准确,要么救生无望,要么将触电者胸骨压断。
4.坚持 只要有百分之一希望就要尽百分之百努力去抢救。
(二)触电急救方式
触电急救方式有自救、互救、和医务抢救三种。
1.自救 当触电者清醒时,要努力让自己脱离电源,并防止操作撞伤等二次事故。
2.互救 对于他人触电首先要让触电者脱离电源,在脱离电源时,救护人员既要救人,也要注意保护自己。
3.医务抢救 触电者脱离电源后,必须根据情况就地实施抢救,即使在送医院的途中也不能停止抢救。
(三)脱离电源方法
触电急救,首先要使触电者迅速脱离电源,越快越好。因为电流作用的时间越长,伤害越重。在脱离电源时,救护人员既要救人,也要注意保护自己触电者未脱离电源前,救护人员不准直接用手触伤员;如触电者处于高处,解脱电源后会自高处坠落,因此,要采取预防措施。
使触电者脱离电源的方法一般有两种:一是立即断开触电者所触及的导体或设备;
二是设法使触电者脱离带电部分。
1.低压设备上的触电
触电者触及低压带电设备,救护人员应设法迅速切断电源。脱离低压电源可用“拉”“切”“挑”“拽”“垫”五字来概括。
(1)拉 指拉电闸。但应注意普通的电灯开关只能断开一根电线,有时由于安装不符合标准,可能断开的是零线,而不是相线。
(2)切 当电闸距离触电现场较远时,可用带有绝缘柄的利器切断电源线。
(3)挑 如果导线搭落在触电者身上,可用干燥的木棒、竹竿等挑开导线。
(4)拽 救护人可戴上手套或在手上包缠干衣服等绝缘物品拖拽触电者,使之脱离电源。救护人也可抓住触电者的衣物,将其拉开脱离电源。
(5)垫 如果触电者由于痉挛紧握导线,可先用绝缘物塞进触电者身下,使其与地绝缘,然后采取办法把电源切断。
。
2.高压设备上触电
(1)如果电源开关离触电现场较远,立即电话通知有关供电部门拉闸停电
(2)如果电源开关离触电现场不太远,救护人员应迅速切断电源,或戴上适合该电压等 级绝缘手套穿上绝缘靴,拉开高压断路器,或用绝缘棒拉开高压跌落熔断器以切断电源。
(3)救护人员在抢救过程中应注意保持自身与周围带电部分必要的安全距离。
3.架空线路上触电
(1)对触电发生在架空线杆塔上时,如系低压带电线路,能立即切断线路电源的,应迅速切断电源,或者由救护人员迅速登杆,束好自己的安全皮带后,用带绝缘胶柄的钢丝钳、干燥的不导电物体或绝缘物体将触电者拉离电源。
(2)如系高压带电线路,又不可能迅速切断开关的,可采用抛挂足够截面的适当长度的金属短路线方法,使电源开关跳闸。抛挂前,将短路线一端固定在铁塔或接地引下线上,另一端系重物,救护人员在使触电者脱离电源时要注意防止发生高处坠落的可能和再次触及其他有电线路的可能。
4.断落在地的高压导线上触电
(1)如果触电者触及断落在地上的带电高压导线,如尚未确证线路无电,救护人员在未做好安全措施(如穿绝缘靴或临时双脚并紧跳跃地接近触电者)前,室内不能接近断线点4m,室外不能接近断线点8m的范围内,以防止跨步电压伤人。
(2)触电者脱离带电导线后亦应迅速带至8~10m以外,并立即开始触电急救。只有在确定线路已经无电时,才可在触电者离开触电导线后,立即就地进行急救。
脱离电源
●救护以“保护自己，救护他人”为原则，一定要有清晰的头脑，不要忙中失误。
●切勿用潮湿的工具或金属物拨开电线。
●切勿用手触及带电者。
●切勿用潮湿的物件搬动电者。
(四)迅速查症状
脱离电源后,触电伤员如意丧失,救护人应该在10s内,用看、听、试方法,迅速判定伤员的呼吸、心跳情况。
看:伤员的胸部、腹部有无起伏动作;伤员瞳孔情况。
(a)查看胸部有无呼吸 ；(b)查看瞳口是否放大
听: 用耳贴近伤员的口鼻处,听有无呼气声音。用耳朵贴近伤员胸部听是否有心跳。
(a)听有无呼气声音 ；(b)听有无心跳声音
试: 试测口鼻有无呼气的气流。再用两手指轻试一侧(左或右) 喉结旁凹陷处的颈动脉有无搏动。
(a)试口鼻有无呼气的气流 ；(b)试颈动脉有无搏动
(五)触电者症状分析
触电者症状 救护方法
触电伤员如神志清醒者 应使其就地躺平,严密观察,暂时不要站立或走动
触电伤员神志不清者 应就地仰面躺平,确保其气道通畅,并用5s时间呼叫伤员或轻拍其肩部,以判定伤员是否意识丧失。禁止摇动伤员头部呼叫伤员
触电者受的伤害较严重,无知觉,无呼吸,但心脏有跳动时 应立即进行人工呼吸,如有呼吸,但心脏停止跳动,则应采用 胸外心脏挤压法
触电者受的伤害很严重,失去 知觉,心跳和呼吸都已停止,瞳孔 放大时 则须同时采取心肺复苏方法。做人工呼吸和胸外挤压要有耐心,并坚持抢救,直到把人救活,或者确诊已经死亡时为止
二、触电急救方法
常用的触电急救方法有口对口(鼻)人工呼吸、胸外心脏按压法、心肺复苏法。
(一)口对口(鼻)人工呼吸
1.呼吸停止的判断
压头抬颏后,随即耳贴近嘴鼻,眼看(胸部起伏)、耳听(气流)、面感(气息),没有胸部起伏、气息、气流;感觉没有呼吸,即可人工呼吸。5s内完成判断。
2.触电者症状
呼吸微弱甚至停止,但心跳尚存。
3.抢救方法
(1)首先畅通气道。在保持气道畅通的前提下救护。如发现伤员口内有异物,可将其身体及头部同时侧转迅速用一个手指或两手指交叉从口角处插入,取出异物。操作中要注意防止将异物推到咽喉深部。
(2)使触电者伸直、仰卧头部尽量后仰,鼻口朝天。始终确保气道通畅。
(3)捏紧鼻子贴嘴大口吹气、使其胸扩张。吹气完毕后,立即离开触电者嘴巴和放松鼻子,使其胸部自行回缩。
(4)吹气2s、放松3s,为一个周期最恰当。正常的吹气频率是成年人每分钟约14~16 次,对儿童则每分钟18~24次。
(5)吹气量不需过大,先连续大口吹气两次,后小口吹气以免引起胃膨胀。
(二)胸外心脏按压法
1.心跳停止的判断
耳听(心音)、手摸(股动脉或颈动脉),没有心音、搏动,即可胸外按压。5s内完成判断。
2.触电者症状
心跳微弱、不规则或停止,但呼吸尚存。
3.抢救方法
(1)正确的按压位置是保证胸外按压效果的重要前提。
(2)使触电者仰卧在硬地上。
(3)抢救者跨腰跪在触电者腰部两侧,两手相叠,中指对凹膛、当胸一掌、掌压胸膛压下3~5cm,慢压突放、每次按压和放松的时间相等。手掌不离胸膛,每分钟60~100次。
(4)抢救儿童,用单手每分钟100次,压陷2~3cm。
(三)心肺复苏法(CPR)
心肺复苏(CPR)广泛适用于因各种原因所造成的循环骤停(包括心搏骤停、心室颤动及心搏极弱)。CPR是一个连贯、系统的急救技术,各个环节应紧密结合不断地进行。CPR的程序如下:迅速用各种方法刺激伤者,确定是否意识丧失、心跳、呼吸停止,主要采取的方法是:一看形态、面色、瞳孔;二摸股动脉、颈动脉搏动;三听心音。
心搏呼吸骤停的快速判断三大主要指标:一、突然倒地或意识丧失;二、自主呼吸停止;三、颈动脉搏动消失。判断动作要快,三大指标检查要求在10秒钟完成﹗
当触电伤员呼吸和心跳均停止时,应立即按心肺复苏法。所谓心肺复苏法,就是支持生命的三项基本措施,即:通畅气道;口对口(鼻)人工呼吸;胸外按压(人工循环)。它是任何药物都无法替代的。
1.触电者症状
心跳微弱、不规则或停止,且呼吸微弱甚至停止。
2.抢救方法
(1)通畅气道 通畅气道可采用仰头抬颏法。严禁用枕头或其他物品垫在伤员头下, 头部抬高前倾,会加重气道阻塞,并使胸外按压时流向脑部的血流减少,甚至消失。
(2)现场心肺复苏方法 新国际标准规定:胸外按压与口对口(鼻)人工呼吸同时进行时,其节奏为: 2：30吹气2次按压30次。
先吹气2次,然后挤压心脏30次(18s完成30次按压),再吹气2次,按2:30持续不断抢救,每做5个循环检查一次,有无恢复心跳和呼吸。
单人抢救:胸外按压与口对口(鼻)人工呼吸交替进行,每吹气2次,按压30次,反复进行,节奏2:30。
双人抢救时:胸外按压与口对口(鼻)人工呼吸同时进行,一人先吹气2次,另一人胸外按压30次,反复进行。
反复进行抢救中断时间不应超过30s。
任务实施
口对口(鼻)人工呼吸、胸外心脏按压训练
1.训练内容和要求
(1)教师在心肺复苏人体模型演示两种急救方法的操作步骤。
(2)学生分成两人一组,一人模拟触电者,一人模拟救护者相互进行口对口(鼻)人工呼吸、胸外心脏按压法训练。
(3)训练时应该规范操作,听从教师现场指导,以防操作不当使模拟触电者受到伤害。
(4)学员操作时边操作边讲操作要领。
2.触电急救训练
见表1-26。假想某人使用低压电器触电,心跳呼吸都停止了如何救护 学员在模拟人上操作练习。
防触电措施
任务七
学习目标
学习目标
● 掌握防人身电击的主要措施。
● 了解接地保护和接零保护措施。
● 知道漏电保护知识。
● 熟悉防直接接触和间接接触触电的措施。
● 正确使用漏电保护器。
任务描述
由于制度不健全或违章操作，在供配电系统中造成很多电气事故。为了防止人身触电或设备损坏，不仅要加强工作人员的安全思想教育同时对设备本身或工作环境采取防护措施，如绝缘、屏护、安全间距、漏电保护、保护接地、保护接零等。本任务就是介绍一些防人身电击的主要措施。
防触电措施
一、直接接触电击防护
(1)基本防护原则 应使危险的带电体不会被有意或无意地触及。
(2)基本防护措施 绝缘、屏护和间距(最为常见的安全措施)。
(3)其他防护措施 安全电压、电气隔离、漏电保护装置、使用安全工具等。
(一)绝缘
1.绝缘材料
绝缘是为了防止人体触及带电体,用不导电物体把带电体封闭起来。绝缘材料的电阻率一般在109Ω/cm以上。常用的绝缘材料有陶瓷、橡胶、塑料、云母、玻璃、木材、布、纸、矿物油,以及某些高分子合成材料等。一般绝缘材料可正常使用20年。
2.绝缘损坏
(1)击穿 绝缘物在强电场作用下失去绝缘性能叫电击穿。
(2)损伤 绝缘物受到腐蚀、及机械破坏而降低绝缘性能叫损伤。
(3)老化 绝缘物在热、电等因数作用下其电气性能降低的现象叫老化。
3.加强绝缘
加强绝缘包括双重绝缘、加强绝缘和另加总体绝缘三种形式
电气击穿:
●气体绝缘击穿后能自动恢复绝缘性能。
●多次液体击穿可能导致液体失去绝缘性能。
●固体绝缘击穿后不能恢复绝缘性能。
4.绝缘电阻测量
绝缘电阻测量通常用兆欧表（摇表）测量。有三个端子分别是:线路端L:接被测设备的接线端或线芯;接地端E:接地或设备的外壳;屏蔽端G:接被测导线屏蔽层。使用兆欧表应注意下列事项:
（1）测量额定电压500V以下的线路或设备的绝缘电阻，应采用工作电压为500V或1000V的兆欧表。
（2）测量前，首先使兆欧表端钮处于开路状态，转动摇把，观察指针是否在“∞”位;然后再将E和L两端短接起来，慢慢转动摇把，观察指针是否迅速指向“0”位。
（3）测量前，必须断开被测物的电源，并进行放电。
(二)屏护
(1)屏护(即遮拦和阻挡) 采用遮栏、护罩、箱匣、金属管等装置把带电体与外界隔开。
(2)屏护作用 防止触电事故;防止电弧飞溅;防止电弧短路。
(3)屏护类型 永久性、临时性、固定式。
(4)使用要求 应与警示标志及联锁装置配合使用。
(5)一般要求 材料有足够的机械强度和良好的耐火性能。 电器开关的可动部分一般不能使用绝缘,而需要屏护。变配电高压设备不论是否有绝缘,均应采取屏护。
（三）间距
间距是指带电体与地面之间，带电体与其他设备和设施之间，带电体与带电体之间必要的安全距离，就是保证必要的安全距离。
间距除用防止触及或过分接近带电体外，还能起到防止火灾、防止混线、方便操作的作用。在低压工作中，最小检修距离不应小于0.1 m。
1.线路间距
架空线路应避免跨越建筑物，必须跨越时，应取得有关部门的同意。同杆架设不同种类、不同电压的电气线路时，电力线路应位于通讯线路的上方，高压线路应位于低压线路的上方。通讯线路与低压线路的距离不得小于1.5m;低压线路与10kV高压线路间不得小于1.2 m;10kV与10kV高压线路间不得小于0.8m。
线路经过地区 导线与地面或水面最小距离(m)
< 1 10 35
居民区 6 6.5 7
非居民区 5 5.5 6
交通困难区 4 4.5 5
不能通航或浮运的冬季水面 5 5 5.5
不能通航或浮运的最高水面( 50年一遇） 3 3 3
导线与建筑物最小距离（m）
< 1 10 35
垂直距离 2.5 3 4
水平距离 1 1.5 3
导线与树木的最小距离（m）
垂直距离 1 1.5 3
水平距离 1 2 3
2.设备间距
变压器与四壁的间距应大于0.6～1.0m;明装的车间低压配电箱底口的高度可取1.2m，暗装的可取1.4m。明装电能表板底距地面的高度可取1.8m。常用开关电器的安装高度为1.3～1.5m，开关手柄与建筑物之间保留150mm的距离，以便于操作。墙用平开关，离地面高度可取1.4m。明装插座离地面高度可取1.3～1.8m，暗装的可取0.2～0.3m。
3.检修间距
在高压无遮栏操作中，人体或工具与带电体的间距10kV以下应≥0.7m，20～35kV应≥1.0m;在线路上工作时，人体或工具与带电导线的间距10kV以下应≥1.0m，35kV应≥2.5m。
(四)装设漏电保护
1.漏电保护
2.漏电保护器
3.用途
(1)主要用于1000V以下的低压系统, 防止由于间接接触和直接接触引起的单相触电。
(2)漏电保护器也用于防止由漏电引起的火灾,用于监测或切除各种一相接地故障。
(3)有的漏电保护器还带有过载保护、过电压和欠电压保护、缺相保护等保护功能。
4.选用
我国标准规定电流型漏电保护器的额定动作电流可分为6、10、15、30、50、75、100、200、300、500、1000、3000、5000、10000、20000mA 15个等级（15、50、75、200mA不推荐优先采用）。
5.安装注意事项
(1)在安装使用中要防止误动作和拒动作。
(2)要注意防止中性线、保护线混装。
(3)装了漏电保护,仍要保持原先的保护接地或保护接零,以构成“双重保护”。
(4)装了漏电保护的中性线不可重复接地。
(5)在防止直接接触电击防护中,必须安装剩余电流保护装置。
二、间接接触电击的防护
保护接地和保护接零是防止间接接触电击最基本的技术措施。
(一)接地
(二)工作接地
(三)保护接地
为了防止电气设备外露的不带电导体意外带电造成危险,将该电气设备经保护接地线 与深埋在地下的接地体紧密连接起来的做法叫保护接地。保护接地是中性点不接地低压系统(IT系统)的主要安全措施。一般低压系统中,保护接地电阻小于4Ω。
由于绝缘破坏或其他原因而可能呈现危险电压的金属部分,都应采取保护接地措施。如电机、变压器、开关设备、照明器具及其他电气设备的金属外壳都应予以接地。一般低压系统中,保护接地电阻值应小于4Ω。
(四)保护接零( TN系统)
保护接零就是把电气设备在正常情况下不带电的金属部分与电网的零线紧密地连接起来。
1.保护原理
2.应用范围
(五)重复接地
重复接地是指在TN系统中, 将PEN线或PE线一处或多处通过接地体与大地再一次的连接。
要求:
(1)重复接地电阻不大于10Ω。
(2)架空线路的干线和分支终端及其沿线的工作零线每隔1km处应重复接地。
(3)应入车间距离接地点超过50m处应重复接地。
三、电气安全用具
(一)分类
(二)绝缘安全用具
防止工作人员直接电击的安全工具,分基本安全用具、辅助安全用具。
1.基本安全用具
基本安全用具的绝缘强度能长期承受设备的工作电压。
2.辅助安全工具
用来进一步加强基本安全用具绝缘强度的工具,属于绝缘强度较低,不能直接接触高压。例如: 绝缘手套、绝缘靴、绝缘垫、绝缘站台、绝缘毯。
(三)基本安全用具
(四)辅助安全用具
(五)一般防护安全用具
1.携带型临时接地线；2.遮栏；3.标示牌
任务实施
一、各种插座插孔认识训练内容如下:
(1)教师讲解知识要点,学生分组进行识别、讨论。
(2)下发各种二眼、三眼、四眼、五眼插孔插座让学生识别每个插孔代表什么
(3)讨论N孔、PE孔能否相连。
(4)讨论在三相四线制低压系统中,电器设备外壳同时接地接零措施的意义。
二、漏电保护装置的认识(案例分析)
(一)长时间漏电导致死亡
1.训练内容和要求
(1)教师讲解案例。
(2)学生讨论分析事故案例。
(3)观察实训室中的漏电保护装置了解其结构、原理用途。
(4)学生讨论如何选取漏电器型号。
(5)漏电保护装置如何接线。
(6)如何正确使用漏电保护装置。
2.认识漏电保护装置
3.实训室电源配电柜的接线
知识拓展
一、PEN线、PE线、N线的安全要求
(1)材质相同。
(2)截面。
(3)N线严禁安装单独控制的单极开关,当需要断开时应装设与相线同时控制的保护电器。PE线上严禁装设开关或熔断器。
(4)PE线严禁做为负荷线来使用。
(5)PEN、N、PE线连接应可靠,严禁使用大地来替代。
(6)重复接地应与PE线或PEN线作电气连接。
(7)不得使用金属蛇皮管、保温管的金属、外皮或低压网中的铅皮做为PE线。
(8)装置外的可导电部分严禁作为PE线。
二、接地装置
接地装置是电气设备接地线和埋入大地中金属接地体组的总和。
(1)接地体 又称为接地极,用金属导体埋入大地而形成。
(2)接地线 通常焊上镀锌扁钢作为引出线。
(3)接地电阻 指接地线电阻、接地体电阻。
三、接地电阻值的要求
(1)TT、TN系统中,单台容量或并联设备总容量不超过100kW时,电源中性点接地电阻应不大于10Ω。
(2)TT、TN系统中单台容量或并联设备总容量超过100kW,接地电阻应不大于4Ω。
(3)IT、TT系统中,设备外露可导电部分的保护接地电阻应不大于4Ω。
(4)TN系统中,重复接地电阻应不大于10Ω。
(5)露天管道防感应过电压接地电阻应不大于10Ω。
(6)贮油罐、气罐的防静电接地应不大于30Ω。
(7)电子设备的接地电阻,单独时不大于4Ω,与防雷接地共用一组接地极时,接地电阻应不大于1Ω。
(8)两种不同的接地共用一组接地极时,应选用最小值。
四、接地电阻的测量
1.测量设备
ZC-8型接地电阻测试仪有三个端纽,其中P端钮—电压端、C端钮—电流端、 E端钮—接地端;有辅助接地钢钎两根;塑料绝缘软铜线三根( C红、P黄、E黑三种颜色),分别为: 40m、20m、5m。
2.接地电阻测量中的安全注意事项
(1)将被测接地设备断电,并作相应的安全措施。
(2)无论用哪种方法测量,均应将被测接地体同其他接地体分开以保证测量的准确性。
(3)为防止跨步电压和接触电压伤人,在测量电极30~50m的范围之内,禁止人、畜进入测量现场
(4)将被测设备的接地线拆下来准备测量。
电火灾及预防
任务八
学习目标
掌握火灾基础知识。
了解电气火灾与爆炸的原因。
知道防止电气火灾与爆炸措施。
掌握灭火器的正确使用。
学会正确使用灭火器。
学会火场逃生自救
任务描述
　　了解火灾的基础知识，正确使用灭火器器材。学会如何安全逃生。
电火灾及预防
一、火灾基本常识
(一)火灾的定义
火灾是指在时间上、空间上失去控制的一种燃烧。燃烧是可燃物与氧化剂作用发生的放热反应,通常伴有火焰、发光和(或)发烟的现象。
1.燃烧的必要条件
燃烧的必要条件又称燃烧三要素,指可燃物、助燃物(氧化剂)和引火源。
2.火灾燃烧阶段
火灾燃烧阶段分为初起、发展、猛烈、下降、熄灭五个阶段。一般情况下:
初起3~5分钟;发展5~10分钟;猛烈10~15分钟。
(1)初起阶段 一般固体物质燃烧时,10~15分钟内,火灾的面积不大,烟和气体的流动速度比较缓慢,辐射热较低,火势向周围发展蔓延比较慢,燃烧一般还没有突破房屋建筑外壳。
产物:水汽、二氧化碳、少量一氧化碳;
温度:火焰温度500℃,室温略有上升。
(2)发展阶段 燃烧强度增大、温度升高、气体对流增强、燃烧速度加快、燃烧面积扩大,为控制火势发展和扑灭火灾,需一定灭火力量才能有效扑灭。
产物:烟、毒性气体;
温度:环境温度可达到500 ℃以上,上层气温达到400~600℃———轰燃。
(3)猛烈阶段 燃烧发展达到高潮, 燃烧温度最高, 辐射热最强, 燃烧物质分解出大量的燃烧 产物, 温度和气体对流达到最高限度, 建筑材料和结构的强度受到破坏,使其发生变形或倒塌。
产物:氢气、甲烷; 温度:室内温度下降到500℃左右,突然引入较多新鲜空气———爆燃。
(4)下降和熄灭阶段 下降和熄灭阶段是因为火场火势被控制住以后,由于消防扑救手段、灭火剂的作用或因燃烧材料已烧至殆尽等因素,使火场温度下降,气体对流减弱,火势逐渐减弱直至熄灭。但这一阶段也因地理位置、火场环境等因素不同,持续时间也不一样,有时会持续很长时间,有时也会因建筑物本体坍塌,重新产生有氧对流而出现“死灰复燃”现象。
3.火灾的一般原因
(1)人的因素 如放火、乱扔烟头、违章用火用电等。
(2)设备的原因 如超负荷用电、线路缺乏维护检修等。
(3)物料的原因 如易燃易爆品。
(4)环境的原因 如雷击、自燃。
(5)管理的原因
(二)火灾的分类
(1)A类火灾 指固体物质火灾。这种物质往往具有有机物性质,一般在燃烧时能产 生灼热的余烬。如木材、棉、毛、麻、纸张火灾等。
(2)B类火灾 指液体火灾和可熔化的固体火灾。如汽油、煤油、原油、甲醇、乙醇、沥青、石蜡火灾等。
(3)C类火灾 指气体火灾。如煤气、天然气、甲烷、乙烷、丙烷、氢气火灾等。
(4)D类火灾 指金属火灾。如钾、钠、镁、钛、锆、锂、铝镁合金火灾等。
(5)E类火灾 带电火灾。指带电物体燃烧的火灾。
(三)灭火基本常识
1.冷却法
就是将灭火剂直接喷射到燃烧物上,以降低燃烧物的温度于燃点之下,使燃烧停止,或将灭火剂喷洒在火源附近的物体上,使其不受火焰辐射热的威胁,避免形成新的火点。(水就是一种具有很好冷却效果的灭火剂)。
2.窒息法
就是阻止空气流入燃烧区或用不燃物质冲淡空气,使燃烧物得不到足够的氧气而熄灭。(泡沫灭火的主要作用就是窒息)。
3.隔离法
就是将火源处或周围的可燃物质隔离或移开,燃烧会因隔离可燃物而停止。(火场上的强迫拆就是属于这种方法)。
4.抑制法
就是使灭火剂参与到燃烧反应历程中去,使燃烧过程中产生的游离基消失,而形成稳定分子或活性的游离基,使燃烧反应终止。
二、灭火器知识
(一)种类
常见的灭火器类型主要有水型、泡沫型、干粉型、1211型(卤代烷)、二氧化碳型、FM200 (七氟丙烷)型。
(二)不同种类的火灾选用不同的灭火器
1.扑救A类火灾
(1)应选用水型、泡沫、干粉、1211灭火器、二氧化碳型。
(2)一般采取水冷却法,但对于忌水物质,如布、纸等应尽量减少水渍所造成的损失;对于珍贵图书,档案等,应使用二氧化碳、干粉灭火剂灭火。
2.扑救B类火灾
(1)应选用干粉、泡沫、 1211、二氧化碳型灭火器。
(2)应用时使用大量泡沫灭火剂,把液体火灾扑救下去(泡沫灭火剂是扑救可燃和易燃 液体的有效灭火剂,但醇、醚、酯、酮类等水溶性液体不宜用化学泡沫灭火剂扑救,而是用空气泡沫中的抗溶性泡沫灭火剂)。
(3)扑救时,要用水冷却容器壁同时关闭阀门;切断可燃液体来源;并把燃烧区容器内的可燃液体抽至安全区域。
3.扑救C类火灾
(1)应选用干粉(看家本领)、1211、二氧化碳型灭火器。
(2)因为气体燃烧速度快,极易造成爆炸,所以要特别重视贯彻预防为主的方针。
(3)对可能存在可燃气的危险场所,要采取消除一切可能的火源、密封设备,安装必要的监测系统,防止可燃气体发生燃烧,在输送可燃气的管道应设置水封井、阻火器,以切断燃烧途径,防止燃烧发展成爆炸和爆轰;一旦发现可燃气着火,应立即关闭所有阀门,切断可燃气来源,同时使用干粉等灭火剂迅速将气体燃烧扑灭。
4.扑救D类火灾
(1)可选用干粉、干砂、食盐、石粉等; 还应由设计部门与当地化验室消防监督部门协商解决。
(2)因金属燃烧时,温度很高,水及其他普通灭火剂在高温下均会因分解而失去作业, 应使用特殊灭火剂。少量金属燃烧可使用干砂、食盐、石粉等扑灭。
(3)扑救带电火灾。
(4)应选用1211、二氧化碳(电气设备的保护神)、干粉型灭火器。
(三)其他灭火器材设备
有室外消火栓系统、室内消火栓系统、火灾自动报警系统、自动喷水灭火系统、泡沫灭火系统、气体灭火系统。
三、关于报警
(1)记清火警电话是119。没有电话或没有消防队的地方,如农村和边远地区,可以打锣、吹哨、喊话,向周围报警,动员乡邻一起来灭火。
(2)报警时要讲清着火单位、所在区街道、胡同、门牌。
(3)讲清报警人姓名、电话号码和住址。
(4)说明什么东西着火,火势怎样。
(5)报警后要安排人到主要路口等候,引导消防车去火场
(6)遇有火灾,不要围观消防车,这既有碍于消防人员工作,也不利于大家的安全。
(7)不能乱打火警电话,谎报火警是扰乱公共秩序、妨碍公共安全的违法行为。如发现有人谎报火警,要加以制止。
四、电器火灾
(一)电气设备着火的原因
(1)设备和线路的过热。
(2)电火花和电弧。
(3)静电。
(4)照明或电热设备使用不当。
(二)电气灭火
1.触电危险和断电
为防止扑救人员触电危险,发现电气起火后,首先要设法切断电源!
2.切断电源注意事项
(1)火灾发生后,由于受潮和烟熏,开关设备绝缘能力降低,因此,拉闸时最好用绝缘工具操作。
(2)高压应先操作断路器而不应该先操作隔离开关切断电源,低压应先操作电磁启动 器而不应该先操作刀开关切断电源,以免引起弧光短路。
(3)切断电源的地点要选择适当,防止切断电源后影响灭火工作。
3.带电灭火安全要求
(1)应按现场特点选择适当的灭火器。二氧化碳灭火器、1211、干粉灭火器的灭火剂都是不导电的,可用于带电灭火。泡沫灭火器的灭火剂(水溶液)不宜用于带电灭火。(因其有一定的导电性,而且对电气设备的绝缘有影响)
(2)用水枪灭火时宜采用喷雾水枪,这种水枪流过水柱的泄漏电流小,带电灭火比较安全。用普通直流水枪灭火时,为防止通过水柱的泄漏电流通过人体,可以将水枪喷嘴接地; 也可以让灭火人员穿戴绝缘手套、绝缘靴或穿戴均压服操作。
(3)人体与带电体之间保持必要的安全距离。用水灭火时,人与带电体仰角应<45°,水枪喷嘴至带电体的安全距离:电压为10kV及其以下者不应小于3m。
(三)充油设备灭火
(1)可用二氧化碳、1211、干粉等灭火机带电灭火。
(2)火势较大,应断电后用水灭火。
(3)如漏油燃烧,火势很大,应断电,并将油引入贮油坑,坑内和地面的油火可用泡沫灭火。
(4)防止燃烧的油流入电缆沟而顺沟蔓延,电缆沟的油火只能用泡沫覆盖扑灭。
(5)旋转电机着火,可降低转速,用喷雾水灭火,也可用二氧化碳、1211或蒸汽灭火,但不宜用干粉、沙子等灭火,以免损伤设备绝缘。
五、火场自救与逃生
火场疏散逃生应掌握以下常识:
(1)遇浓烟时,要尽量降低重心,沿着墙壁使身体贴近地面,并用湿毛巾捂住口鼻。
(2)发现门发烫不要开门,要用浸湿的被褥衣物等堵住门窗缝隙,并泼水降温。
(3)若所有逃生路线被火封锁,要立即退回室内用挥舞衣物、呼叫等方式向窗外发送求救信号,等待救援。
(4)往楼上跑的条件:距顶楼的距离很近、天台的门必须是开的。
(5)身上着火时,千万不要奔跑,可就地打滚或用厚重的衣物压住火苗。
(6)为了让抢救人员发现你的位置,尽可能停留在他们可以看到的地方,挥动明亮颜色的东西或抛小物件发出求救信号,或者大声呼喊引起救援人的注意。
(7)火场逃生的四大误区:盲目随大流、习惯原路返回、向光朝亮、找地方躲起来。
任务实施
家庭消防训练
1.训练内容和要求
(1)教师讲解操作要点,学生操作练习。
(2)讨论如何选取灭火器。
(3)强调灭火注意事项。
(4)讲述火灾逃生方法。
2.实训步骤
假想:当某人在厨房工作时,由于操作失误,产生火灾,你如何灭火、自救、逃生。
拓展知识
一、手提式ABC干粉灭火器的使用
1.使用说明
(1)当发生火灾时边跑边将筒身上下摇动数次。
(2)拔出安全梢,筒体与地面垂直手握胶管。
(3)选择上风位置接近火点,将皮管朝向火苗根部
(4)用力压下握把,摇摆喷射,将干粉射入火焰根部
(5)火灾熄灭后并以水冷却除烟
2.灭火器使用的五字要诀
(1)拔 拔出保险销。
(2)握 左手握住瓶体。
(3)瞄 喷嘴瞄准火源根部。
(4)压 用力压下手把。
(5)扫 左右扫射,将火扑灭。
再见！

展开更多......

收起↑
