(共16张PPT)
滑轮--滑轮组

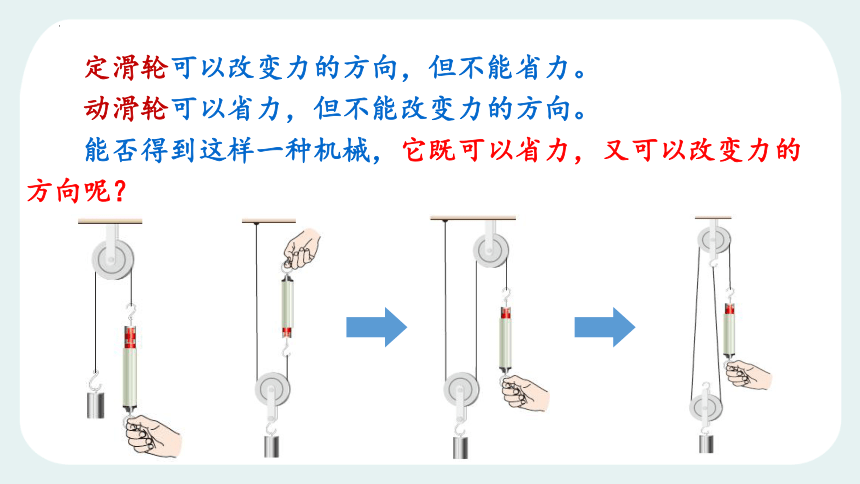

　 定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
n=2
n=3
想想议议
如图，你能想到几种绕绳方式？
承担物重的绳子段数n是多少？
n=2
n=3
n=3
n=4
n=4
n=5
思考：下列滑轮组承担物重的绳子段数n是多少？
1. 力、距离、速度的关系

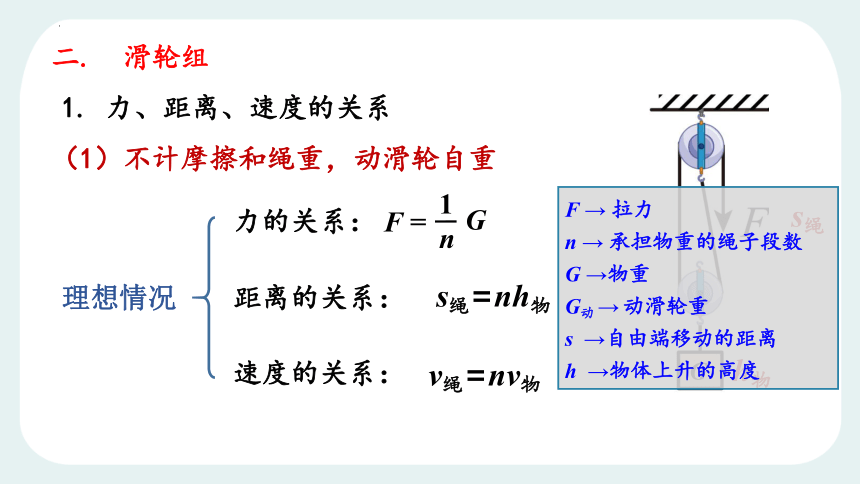

二. 滑轮组
（1）不计摩擦和绳重，动滑轮自重
理想情况
力的关系：
F =
1
n
G
距离的关系：
s绳=nh物
速度的关系：
v绳=nv物
G
s绳
h物
F → 拉力
n → 承担物重的绳子段数
G →物重
G动 → 动滑轮重
s →自由端移动的距离
h →物体上升的高度

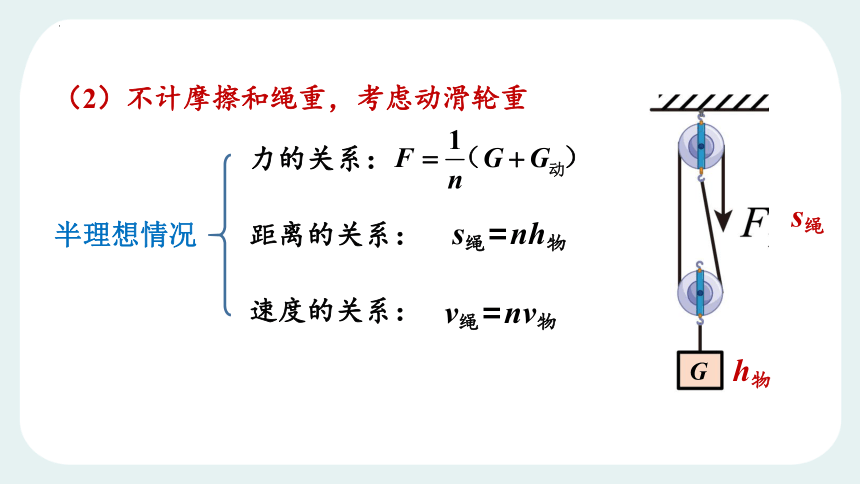

（2）不计摩擦和绳重，考虑动滑轮重
半理想情况
力的关系：
距离的关系：
s绳=nh物
速度的关系：
v绳=nv物
G
s绳
h物
G =
h =
F=100 N
s=3 m
F=
s=
G=100 N
h=10 m
F=100 N
s=
G =
h=10 m
F=
v=
物体以0.2 m/s的速度匀速上升
20m
50N
300N
1m
30m
300N
0.8m/s
G=100 N
25N

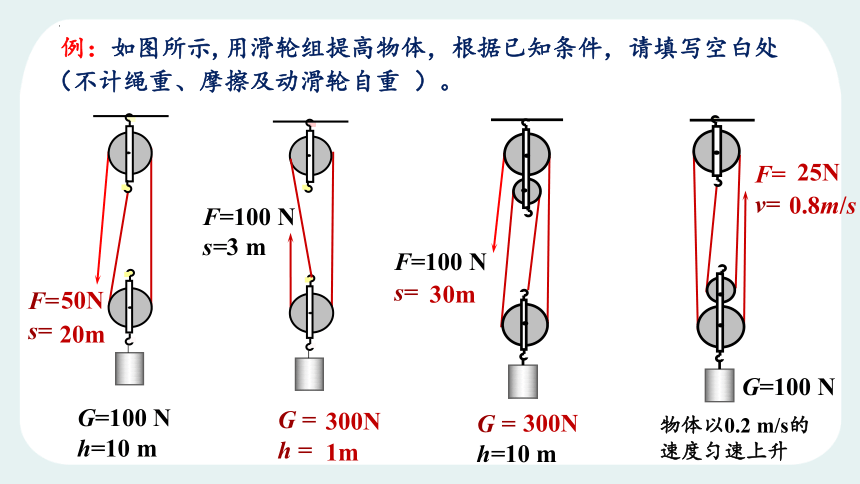

例：如图所示,用滑轮组提高物体，根据已知条件，请填写空白处（不计绳重、摩擦及动滑轮自重 ）。
要求：既要省力，又能改变拉力的方向
要求：最省力
作图练习：
小试牛刀：
要求：既要省力，又能改变拉力的方向
要求：最省力的绕法
科学世界--轮轴和斜面
轮轴由具有共同转动的轴的大轮和小轮组成，通常把大轮叫做轮，小轮叫轴。
实质是一个可以转动的杠杆，使用轮轴可以省力，但费距离。
科学世界--轮轴和斜面
如图，分析两种上山的方式，哪种方式省力？哪种费距离？
盘山路也是斜面
使用斜面推动物体
科学世界--轮轴和斜面
斜面也是一种简单机械， 在生活中使用斜面可以省力，但费距离。
课堂训练
1.小明利用如图所示的两个滑轮组将重12 N的物体匀速提高1 m。若不计滑轮和绳重及摩擦，施加在绳端的拉力F1=_____N，F2=_____N；若每个滑轮均重3 N，不计绳重和摩擦，则施加在绳端的拉力F1=_____N，F2=_____N。图乙中绳端移动的距离s=_____m。　
4
6
5
7.5
2
2.汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？若将车拉出1m的距离，绳子需要拉几米？
F
n=3
F = 1×103 N
s = 3 m
3. 人们在生产劳动的过程中表现出了非凡的创造性和聪明才智。如图甲是使用扳手拧螺母，它其实是一个______，当作用在手柄上的力为F1时，则拧开螺母的力F2 ____F1（选填“＞”“＝”或“＜”）。如图乙是工人师傅将货物搬运到车上的情形，工人师傅这么做利用的科学知识是__________。
轮轴
>
斜面省力
4. 如图所示，用20 N的拉力向上拉动绳子，使重为50N的物体5s内匀速升高5 m（不计绳重和摩擦）。则下列说法不正确的是（ ）
A. 绳子自由端移动的距离为15 m
B. 动滑轮重为10 N
C. 物体上升的速度为1 m/s
D. 绳子自由端拉动的速度为6 m/s
D
