(共25张PPT)

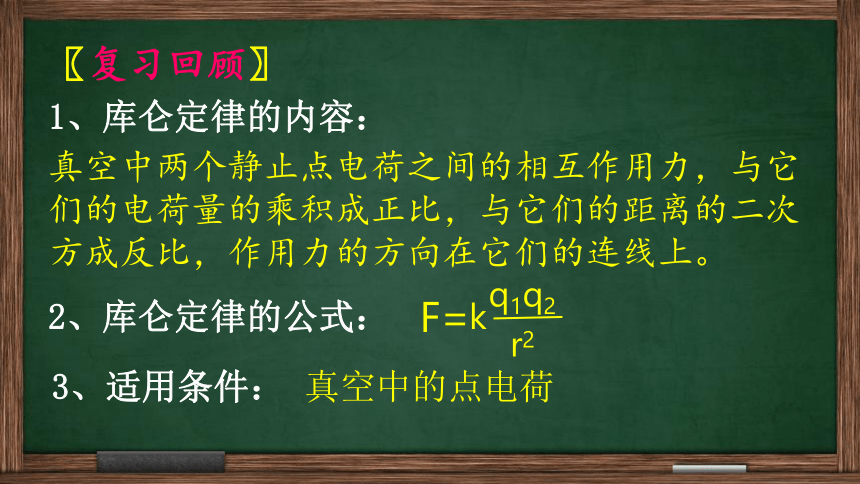

1、库仑定律的内容：
〖复习回顾〗
真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上。
2、库仑定律的公式：
3、适用条件：
真空中的点电荷
q1q2
F=
k
r2
A
B
B
A
A
B
那么真空中两个点电荷，它们并没有相互接触，它们是通过什么发生相互作用的呢？
第九章第3节 电场强度
1、电场”这一观点是谁提出来的？
2、在哪里存在电场？它是一种物质吗？
3、电场有什么性质？
一、阅读教材第10页第1~5段，回答下面问题：
1837年由英国的物理学家法拉第提出来
在电荷的周围存在电场，
是一种客观存在的特殊物质
对放入其中的电荷有静电力的作用--电场的基本性质
4、电荷和电荷之间是通过什么来发生相互作用的？
电荷间的相互作用力通过电场来发生

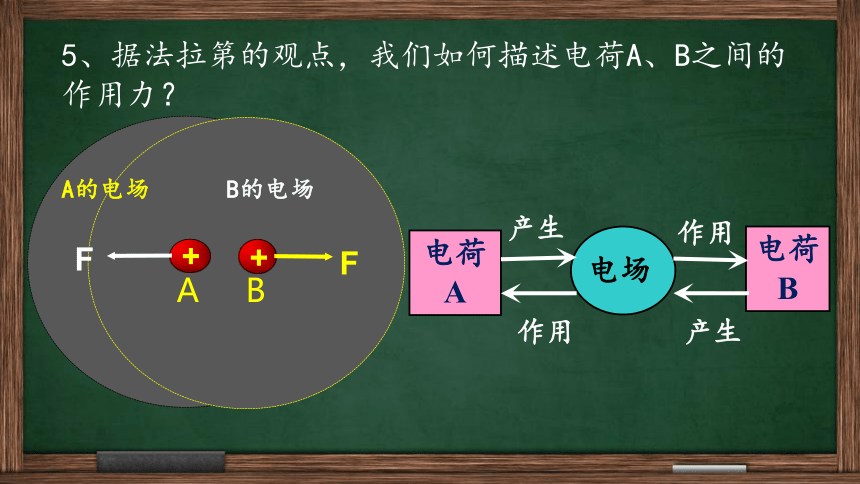

5、据法拉第的观点，我们如何描述电荷A、B之间的作用力？
A
+
B
+
电荷A
电场
电荷B
A的电场
B的电场
产生
产生
作用
作用
F
F
电场看不着，摸不着，
我们怎样去研究它？
二、探究电场的性质
要求：（1）、电量很小（不影响原电场）

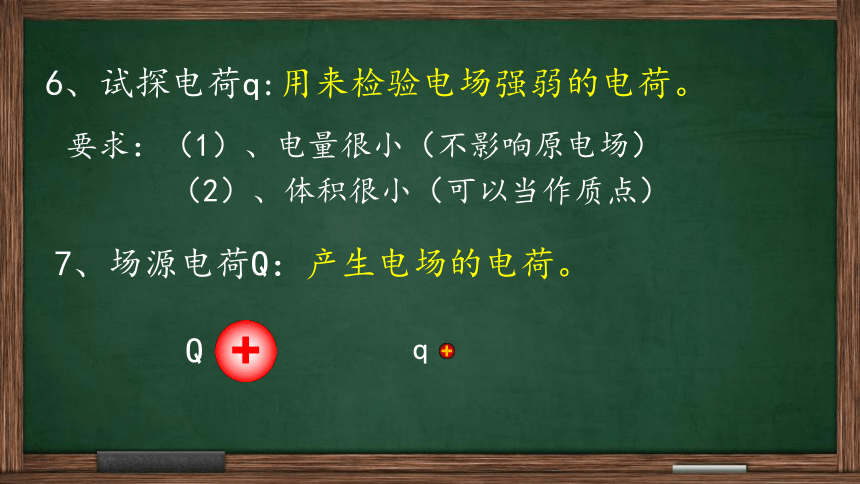

7、场源电荷Q：产生电场的电荷。
6、试探电荷q:用来检验电场强弱的电荷。
（2）、体积很小（可以当作质点）
+
q
+
Q
+
+
+
+
+
+
A
B
θ
+
+
+
+
θ
+
B
+
+
+
θ
+
B
+
+
+
+
+
B
θ
+
+
+
+
p1
p2
p3
+
B
θ
+
+
+
+
+
B
θ
+
+
+
+
+
+

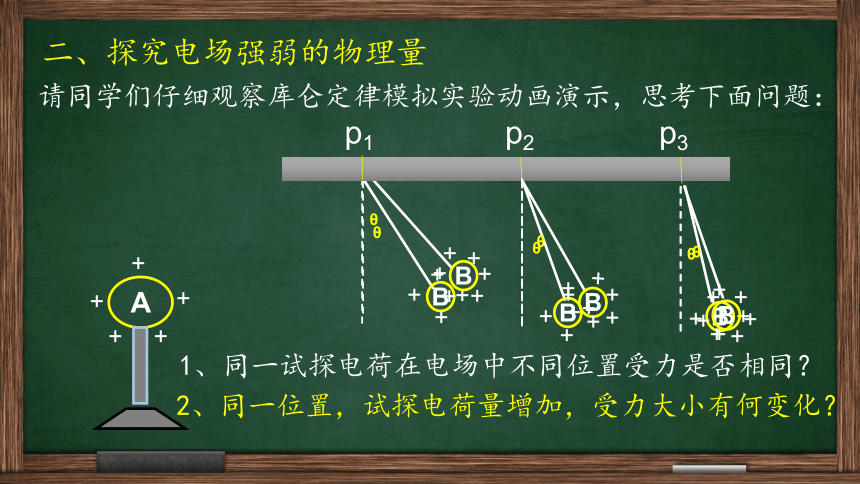

请同学们仔细观察库仑定律模拟实验动画演示，思考下面问题：
二、探究电场强弱的物理量
1、同一试探电荷在电场中不同位置受力是否相同？
2、同一位置，试探电荷量增加，受力大小有何变化？
nq
试探电荷
静电力
3q
2q
q
F1
在p1位置
2F1
3F1
nF1
在p3位置
试探电荷
静电力
3q
nq
2q
q
F3
2F3
3F3
nF3
2F2
3F2
nF2
在p2位置
试探电荷
静电力
3q
nq
2q
q
F2
①不同的电荷，即使在电场中的同一点，所受静电力也不同，因而不能直接用试探电荷所受的静电力来表示电场的强弱；
②电场中同一点，比值F/q是恒定的，与试探电荷的电荷量无关
③在电场中不同点比值F/q不同。离源电荷近的点比值F/q较大
1.定义：放入电场中某点的试探电荷q所受的电场力F跟
它的电荷量q的比值，叫做该点的电场强度。
二.电场强度( E )
2.定义式：
3.单位：牛/库(N/C) 或 伏/米（V/m)
4.矢量性：
电场中某点的场强方向规定为：
跟正电荷在该点所受电场力方向相同
F
q
E=
跟负电荷在该点所受电场力方向相反
可以用比值F/q能描述电场的强弱
结论得出：
+
A
E
F
F
+
-
+
+
+
F
F
（1） 为定义式，适用于一切电场。
（2）电场强度是反映电场强弱和方向的物量。
（3）由电场本身的性质决定，与试探电荷的正 负、电荷量的大小及受到的电场力都无关。
（4）电场力：F=qE
F
q
E =
5、理解
1、真空中有一电场，在电场中的A点放一电量为4×10-9C的试探电荷，它受到的电场力为2×10-5N，则P点的场强度 N/C；把试探电荷的电量减少为2×10-9C，则检验电荷所受的电场力为___ N。 如果把这个试探电荷取走，则P点的电场强度为 N/C。
〖课堂练习〗
5×103
1×10-5
5×103
)
0
E
F
A
0
E
q
B
0
F
q
C
0
F
q
D
2、一个检验电荷q在电场中某点受到的电场力为F，以及这点的电场强度为E，在图中能正确反映q、E、F三者关系的是( )
C
三、点电荷的场强
设一个点电荷的电荷量为+Q，与它相距为r的A点放一电荷量为
-q的试探电荷。
(1)、请同学们利用所学知识推导出A点电场强度的大小，并确
定该点场强方向。
(2)、如果所放的电荷量为-2q，那么A点的电场强度的大小和方向又会是怎样？
+
A
r
+Q
三、点电荷的场强
Qq
F=
k
r2
F
q
E=
F
q
E=
=
q
Qq
k
r2
=
Q
r2
k
设一个点电荷的电荷量为+Q，与它相距为r的A点放一电荷量为q的试探电荷。
+
A
r
三、点电荷的场强
设一个点电荷的电荷量为+Q，与它相距为r的A点放一电荷量为q的试探电荷。
(3)、如果移走所放的试探电荷，结果如何？
+
A
r
+Q
+
-
三.点电荷电场强度
Q 场源电荷量
r 是到场源电荷的距离
3.场强方向：
2、适用条件：真空中的点电荷
正点电荷电场方向背离电荷
负点电荷电场方向指向电荷
1、点电荷电场强度：
kQ
r2
E=
q是检验电荷，但E与q无关
Q是场源电荷，
E与Q成正比
适用范围
电荷的意义
定义式，适用于
一切电场
决定式，仅对点
电荷的电场适用
F
q
E=
kQ
r 2
E=
F
q
E=
和
kQ
r 2
E=
的区别
E+
E-
E合
四、电场强度的叠加--合成应遵循平行四边形法则
P
＋Q1
　 Q2
如果场源电荷是多个点电荷，如何求某一点的电场强度的大小？
电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和。(电场叠加原理）
独立性
叠加性
3、在真空中有两个点电荷q1和q2，分别位于A和B，相距20cm，q1为4×10-8 C，q2为－8×10-8 C。则在AB 连线上A点的外侧离A 点20cm处的D点场强大小、方向如何
〖课堂练习〗
+
-
A
B
D
q1
q2
Eq1
Eq2
Eq1=9×103 N/C
E合=4.5×103 N/C
Eq2=4.5×103 N/C
方向由A到D
Q
r
P
r
Q
P
一个半径为R的均匀带电球体（或球壳）在外部产生的电场与一个位于球心的、电荷量相等的点电荷产生的电场相同（等效法）
kQ
r 2
E=
四、均匀带电球体（或球壳）在球外产生的电场强度的计算方法与计算公式
课堂小结
1、电荷的周围存在电场。
一、电场
4、电荷间的相互作用力是通过电场发生的。
2、电场是一种客观存在的特殊物质。
3、电场的基本性质对放入其中的电荷有力的作用。
二.电场强度( E )
1.定义：放入电场中某点的试探电荷q所受的电场力F跟它的电荷量q的比值，叫做该点的电场强度。
2.定义式：E=F/q 适用一切电场
3.单位：牛/库(N/C) 或 伏/米（V/m)
4.矢量性：电场中某点的场强方向规定为：跟正电荷受力方向相同，跟负电荷受力方向相反
三.点电荷电场强度
2、适用条件：
1、点电荷电场强度：
kQ
r 2
E=
真空中的点电荷
四、电场强度的叠加
电场强度是矢量，合成应遵循平行四边形法则
五、一个半径为R的均匀带电球体（或球壳）在外部产生的电场与一个位于球心的、电荷量相等的点电荷产生的电场相同（等效法）
感谢各位领导和老师们
莅临听课指导！
