(共17张PPT)
人教版物理 第五章 第三节
凸透镜成像的规律
凸透镜的应用
1
学习目标
掌握凸透镜成像规律。
掌握实验探究过程。
掌握成像原理的实际应用。

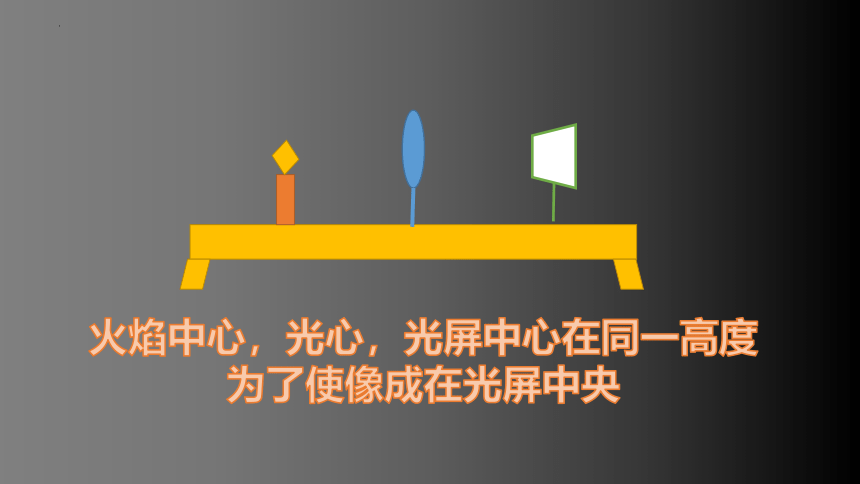

火焰中心，光心，光屏中心在同一高度
为了使像成在光屏中央

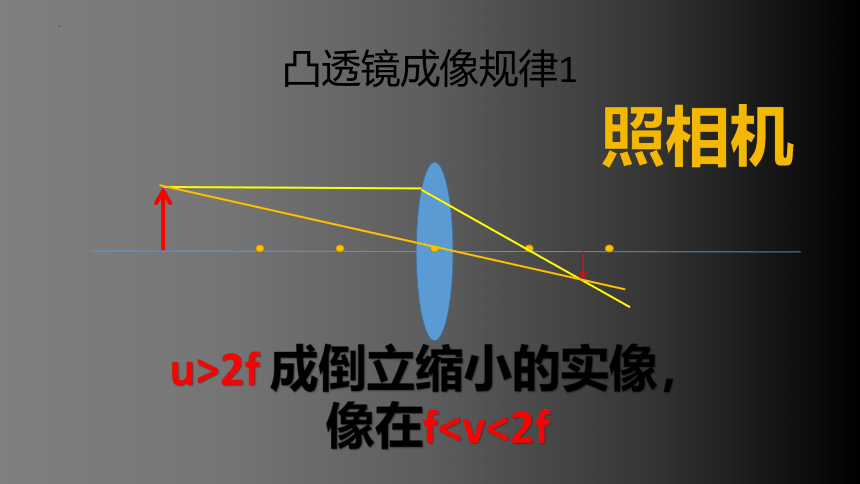

凸透镜成像规律1
u>2f 成倒立缩小的实像，
像在f照相机
凸透镜成像规律2
u=2f 成倒立等大的实像，
像在v=2f

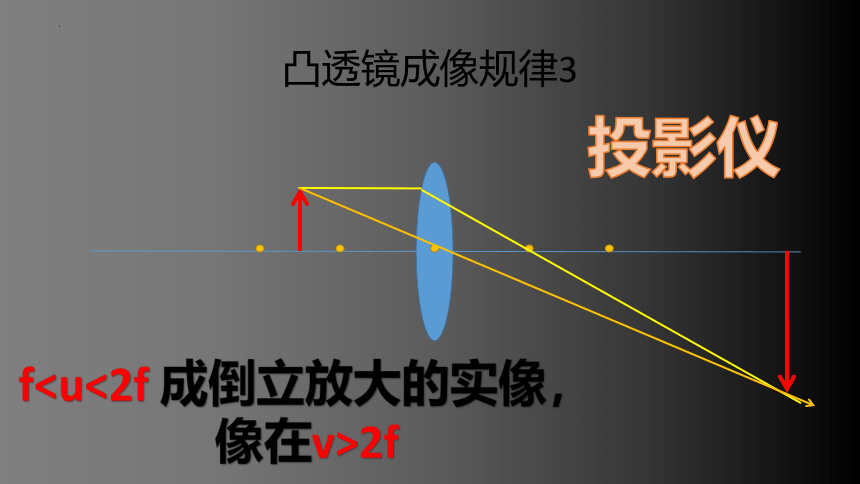

凸透镜成像规律3
f像在v>2f
投影仪
凸透镜成像规律4
当u=f，两条光线平行，
没有成像
凸透镜成像规律5
u像在物体同侧
放大镜
知识总结
物距(u) 和焦距(f) 的关系 像的性质 像和物的位置关系 像距(v) 和焦距(f)的关系 应用
正立或倒立 放大等大或缩小 实像或虚像 像和物同侧或异侧
u＞2f 倒立 缩小 实像 异侧 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 异侧 v＝2f 测焦距
f＜u＜2f 倒立 放大 实像 异侧 v＞2f 投影仪
u＝f 不成像 —— —— —— —— 不成像
u＜f 正立 放大 虚像 同侧 —— 放大镜
实验注意事项
让火焰中心，光心，光屏中心在同一高度。为了使像成在光屏中央。
挡住凸透镜只会影响像的亮暗程度。
3。物体的运动方向与像正好相反。
随堂测试
小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______的实像，生活中使用的______（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的。
随堂练习
把凸透镜正对着太阳， 在距凸透镜10cm的光屏上得到一个最小、最亮的光斑。 若将一支点燃的蜡烛放在此凸透镜前30cm处， 在凸透镜的另一侧调节光屏的位置， 可得到烛焰清晰的（　　）
A. 倒立、缩小的实像
B. 倒立、放大的实像
C. 倒立、等大的实像
D. 正立、放大的虚像
随堂练习
某凸透镜的焦距为10厘米，若在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（ ）
A．3厘米
B. 13厘米
C．23厘米
D．33厘米
随堂测试
把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20cm处，可得到一个（　　）
倒立放大的实像
倒立缩小的实像
正立放大的实像
正立放大的虚像
随堂练习
关于图中“凸透镜成像规律”的实验，下列说法正确的（　　）
A. 图中蜡烛到凸透镜的距离为大于一倍焦距小于二倍焦距；
B. 图中凸透镜成像规律与投影仪的成像原理相同；
C. 图中光路图说明光在不同介质间传播的方向一定改变；
D. 从不同方向能看清光屏上的像，是因为光在光屏上发生了漫反射
小明在科技书上利用凸透镜制作一个照相机，他找到了一个凸透镜和一些器材，首先在实验室探究凸透镜成像的规律，部分操作如下：
实验前先调节烛焰、___________、光屏的中心在同一水平直线上；
当蜡烛到凸透镜距离为20cm时，能在光屏上呈现等大的像，则该凸透镜焦距f=_________cm；
小明将蜡烛移动到距离凸透镜30cm处，调节光屏的位置，光屏上能呈现清晰______,_______,的_________像；
