第十八章 电功率
第二节 电功率

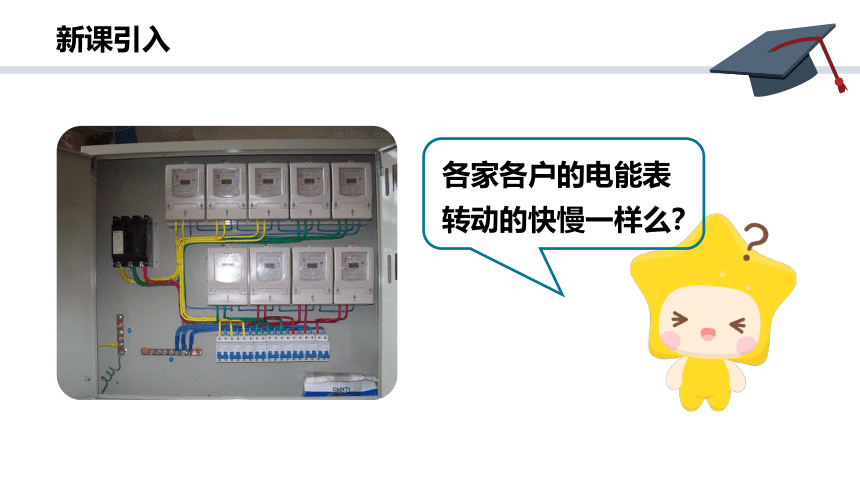

各家各户的电能表
转动的快慢一样么？

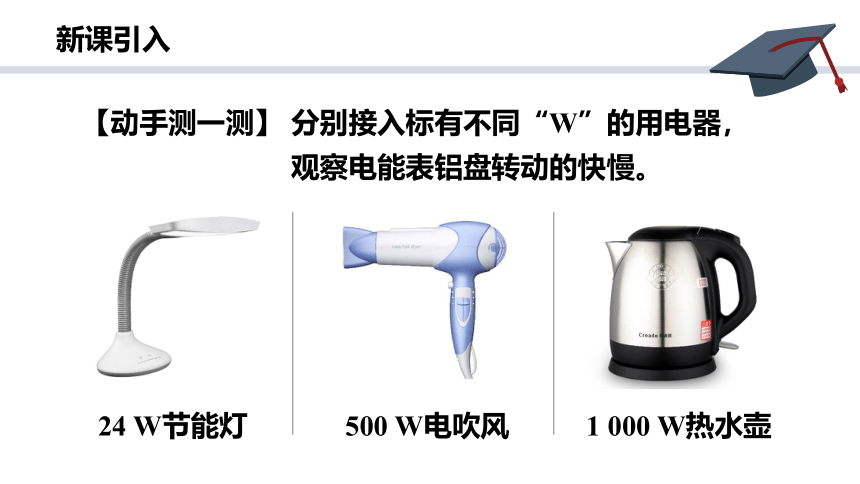

【动手测一测】
分别接入标有不同“W”的用电器，
观察电能表铝盘转动的快慢。
24 W节能灯
500 W电吹风
1 000 W热水壶

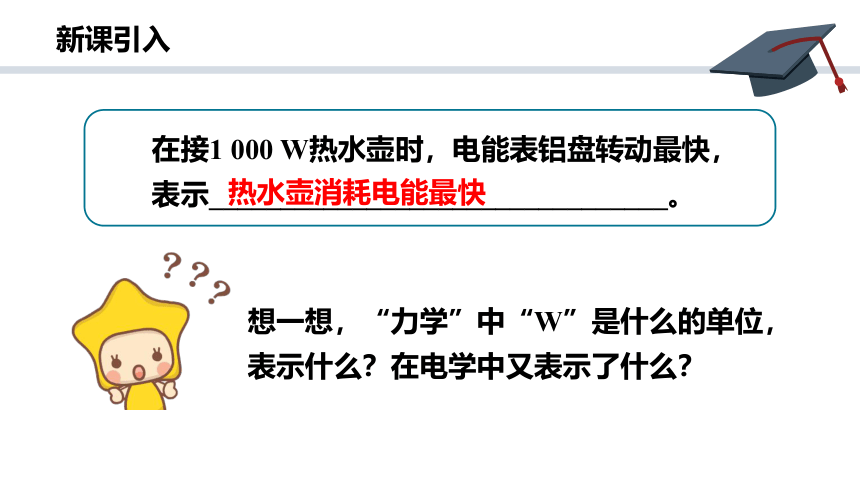

想一想，“力学”中“W”是什么的单位，表示什么？在电学中又表示了什么？
热水壶消耗电能最快
在接1 000 W热水壶时，电能表铝盘转动最快，
表示________________________________。
电流在单位时间内所做的功。
表示电流做功快慢（消耗电能快慢）的物理量。

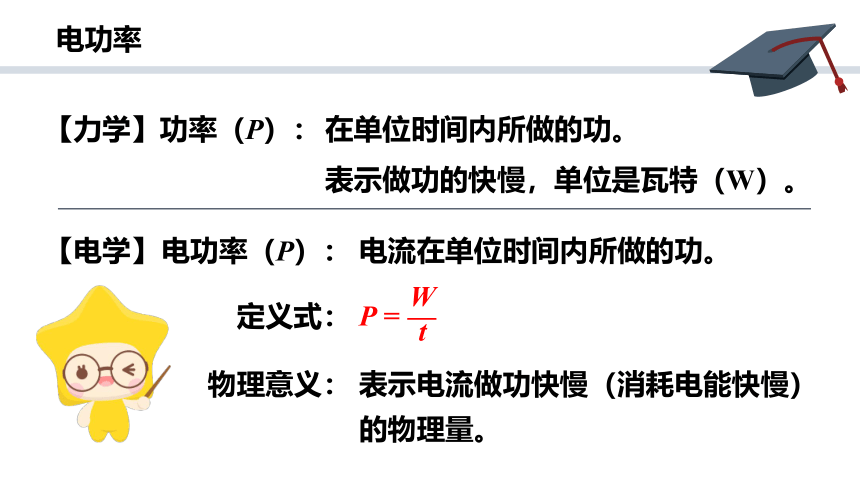

【电学】
电功率（P）：
【力学】
功率（P）：
表示做功的快慢，单位是瓦特（W）。
在单位时间内所做的功。
P = —
W
t
定义式：
物理意义：
P = —
W
t

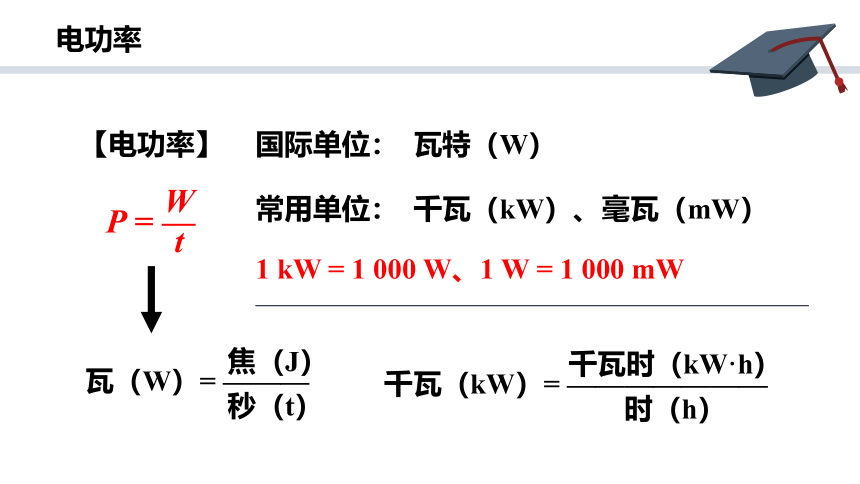

国际单位：
常用单位：
1 kW = 1 000 W、1 W = 1 000 mW
千瓦时（kW·h）
时（h）
千瓦（kW）= ———————
【电功率】
瓦特（W）
千瓦（kW）、毫瓦（mW）
瓦（W）= ———
焦（J）
秒（t）

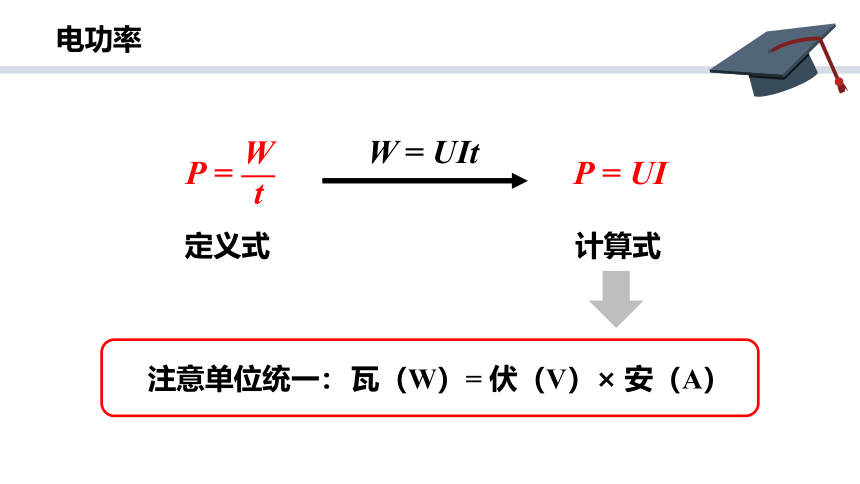

计算式
P = UI
W = UIt
定义式
P = —
W
t
瓦（W）= 伏（V）× 安（A）
注意单位统一：

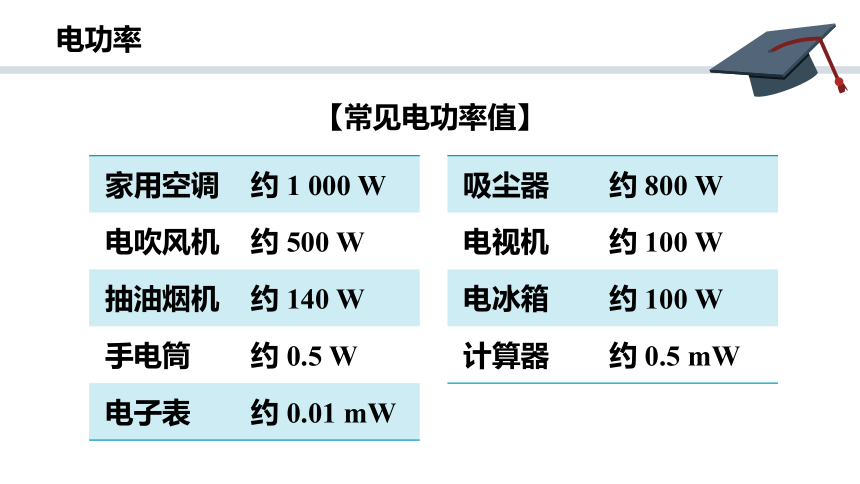

【常见电功率值】
家用空调 约 1 000 W
电吹风机 约 500 W
抽油烟机 约 140 W
手电筒 约 0.5 W
电子表 约 0.01 mW
吸尘器 约 800 W
电视机 约 100 W
电冰箱 约 100 W
计算器 约 0.5 mW
结合这节课的内容，你能说明
电功的常用单位“千瓦时”是怎么来的吗？
P = —
W
t
国际单位：
焦（J）= 瓦（W）× 秒（t）
千瓦时（kW·h）= 千瓦（kW）× 时（h）
常用单位：
W = Pt
1 kW·h = 1 000×3 600 W·s = 3.6×10 J
一位电视记者在讲到某工厂上半年共节电5 000 kW·h的时候，手举一只理发用的电吹风机说：“我这只电吹风是500 瓦的，也就是0.5 千瓦，这个厂节省的电力可以开动10 000个这样的电吹风。”
【想想议议】 这位记者错在哪里 ？
电能
功率
时间？
电功是表示电流所做的功，同时还可以表示为电路中所消耗的电能的多少。
电功率等于电功与所用时间的比值，表示电能所消耗快慢的物理量。
千瓦时是电功和电能的单位。
千瓦、瓦是电功率的单位。
×时间
“额定功率”和“额定电压”表示的是什么 ？
生
活
中
电
器
的
铭
牌
额定电压 U额：用电器正常工作时的电压。
额定功率 P额：用电器在额定电压下的功率。
如果用电器的工作电压不等于额定电压，
会出现什么情况呢？
“220”表示 _______________________；
“40” 表示 _______________________。
普通照明灯
此灯的额定功率为40 W
此灯的额定电压是220 V
① 有什么实验现象？
② 得到什么结论？
使小灯泡两端电压分别低于额定电压、等于额定电压、高于额定电压，观察灯泡的亮度。
【实验探究】
低于额定电压时灯较暗；等于额定电压时正常发光；高于额定电压时发光强烈（电压过高时有可能烧坏）。U实＜U额→P实＜P额U实＝U额→P实＝P额U实＞U额→P实＞P额【实验现象】灯泡的亮度取决于实际功率，同一个灯泡在不同电压下工作时的实际功率是不同的，实际功率取决于用电器两端的实际电压。【实验结论】一个用电器只有一个额定电压和额定功率，但可有多个实际电压和实际功率。【测量电功率的方法】
直接测量：功率表。
一种带电能表和功率表的插座
【测量电功率的方法】
间接测量：
通过电流表测出通过用电器的电流；
通过电压表测出用电器两端的电压；
根据 P = UI 计算求出。
P = UI
电功率（P）：电流在单位时间内所做的功。
表示电流做功快慢（消耗电能快慢）的物理量。
P = —
W
t
电功率的定义式：
计算式：P = UI
电功率的单位：瓦（W）；千瓦（kW）、毫瓦（mW）
1 kW = 1 000 W = 1×106 mW
额定电压、额电功率和实际电压、实际功率
间接测量电功率的原理：P = UI
1．分析下述说法哪个是正确的（ ）
A．用电器消耗电能越多，其电功率越大
B．用电器只要工作，它的功率就是其铭牌上标的额定值
C．一个用电器所加电压越高，它的电功率就越大，但一般不能超过额定值
D．两个不同灯泡流过相同电流时额定功率大的一定更亮
C
A
2．一盏灯标有“36 V，40 W”的字样，将它接入电路时，通过它的电流为1 A，则灯的实际功率将（ ）
A．小于40 W B．大于40 W
C．等于40 W D．无法判断
解：
灯泡的电功率为
P = UI
= 220 V×0.068 A = 15 W
3．一盏电灯连在电压是220 V的电路中，灯泡中通过的电流是68 mA，这个灯泡的电功率是多少瓦？一月总共通电100 h，电流所做的功是多少焦，多少千瓦时？
通电100 h消耗的电能
W = Pt = 15 W× 100×3 600 s = 5.4×106 J
或 W = Pt = 15×10-3 kW× 100 h = 1.5 kW·h
解：正常工作时的电阻
电压为220 V时，实际功率
4．一个“220 V，800 W”的电炉，正常工作时电阻丝的电阻有多大？假如电路中的电压降低到200 V，电阻丝的电阻不变，这时电炉实际的电功率有多大？
R = —— = ———— = 60.5 Ω
U额2
P额
（220 V）2
800 W
P实 = —— = ———— = 661 W
U2
R
（220 V）2
60.5 Ω
谢谢观看，你今天收获了什么？
