第十八章 电功率
第一节 电能 电功

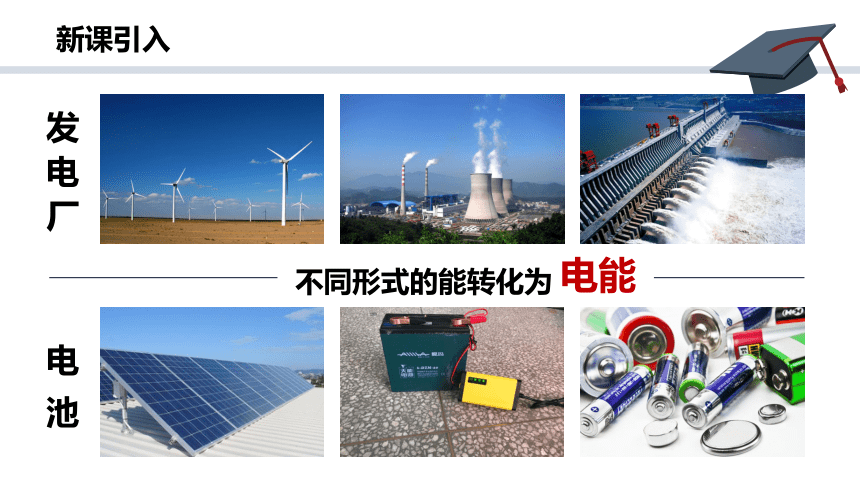

电
池
发
电
厂
不同形式的能转化为 电能

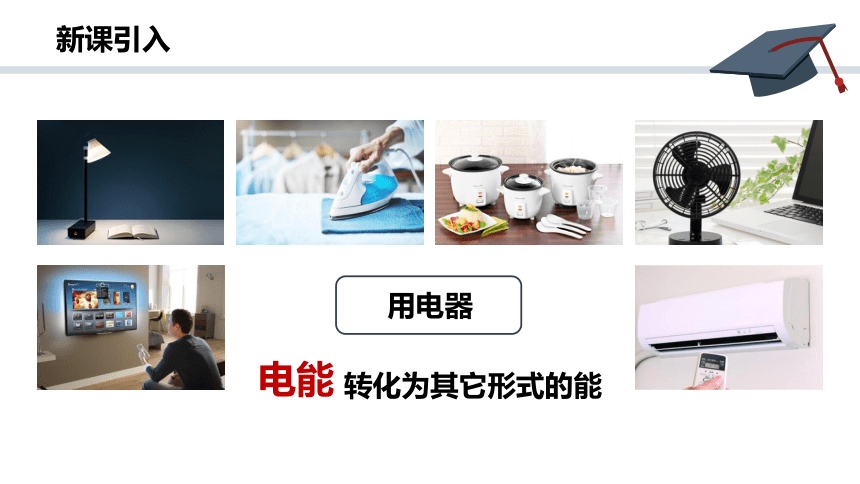

电能 转化为其它形式的能
用电器

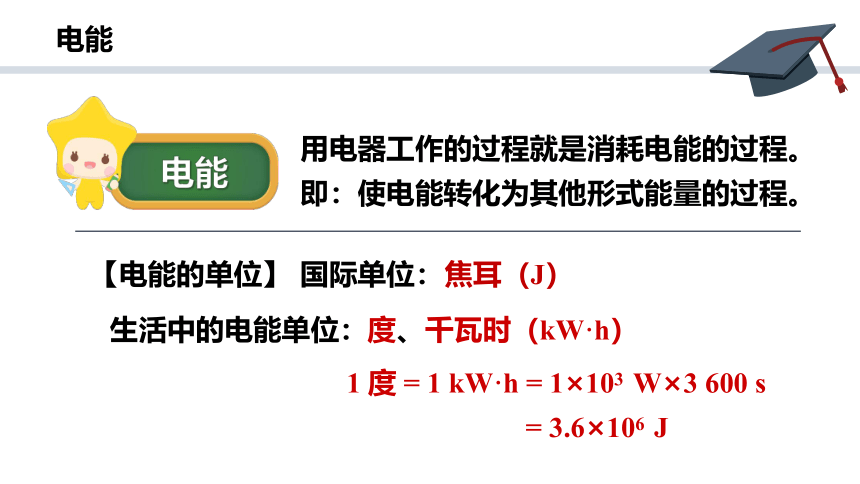

【电能的单位】
　　1 度 = 1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
用电器工作的过程就是消耗电能的过程。
即：使电能转化为其他形式能量的过程。
电能
生活中的电能单位：度、千瓦时（kW·h）
国际单位：
焦耳（J）

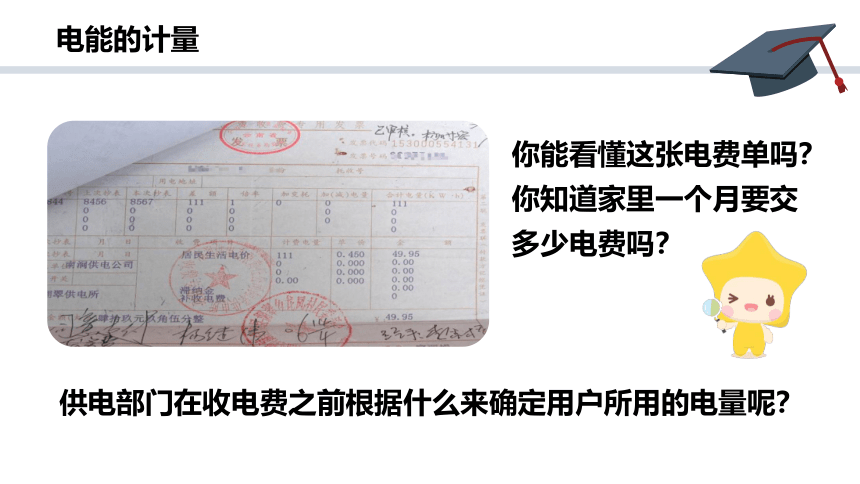

你能看懂这张电费单吗？
你知道家里一个月要交
多少电费吗？
供电部门在收电费之前根据什么来确定用户所用的电量呢？
名称：电能表
作用：测量用户消耗电能的仪表
连接位置：家庭电路的干路中

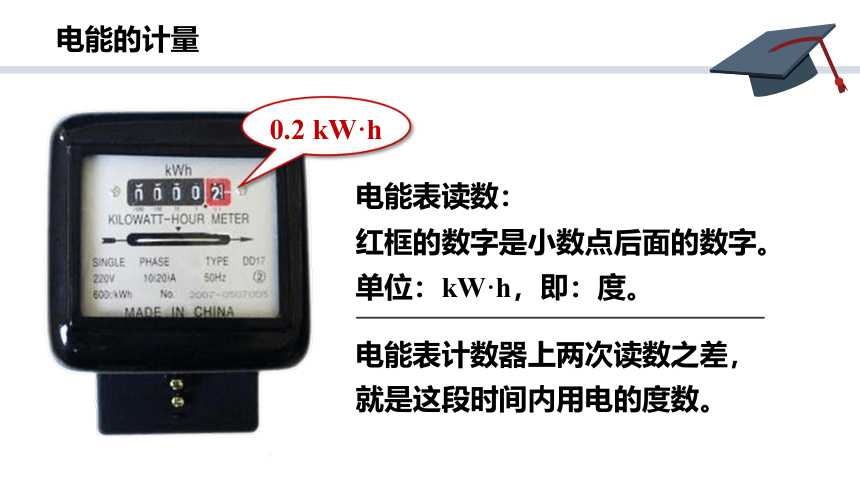

电能表读数：
红框的数字是小数点后面的数字。
单位：kW·h，即：度。
电能表计数器上两次读数之差，就是这段时间内用电的度数。
0.2 kW·h
220 V、10（20） A、
50 Hz、600 r/kW·h
表盘参数：
“220 V” 表示接在220 V电路中使用；
“10 A” 表示标定电流为10 A；
“20 A” 表示电能表工作时的电流不
应超过额定最大电流20 A；

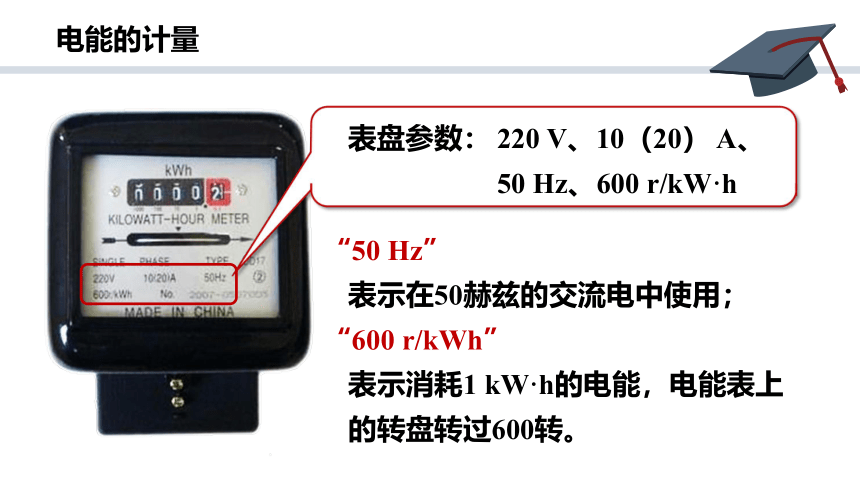

220 V、10（20） A、
50 Hz、600 r/kW·h
表盘参数：
“50 Hz”
表示在50赫兹的交流电中使用；
“600 r/kWh”
表示消耗1 kW·h的电能，电能表上
的转盘转过600转。
【各种各样的电能表】
【各种各样的电能表】
采掘原煤约 100 kg
电炉炼钢约 1.6 kg
电车行驶约 0.85 km
1 kW·h（度）电是什么概念？
洗衣机工作 2.7 h
灌溉农田 330 m2
电脑工作 5 h
1 kW·h（度）电是什么概念？
电流做功的过程，就是电能向其他形式能转化的过程。
电功的定义：电流所做的功，用 W 表示。
电流做了多少功
有多少电能转化成其他形式的能
用电器消耗了多少电能
电功的单位：
国际单位 —— 焦耳（焦），J
常用单位 —— 千瓦时（度），kW·h
电流做功与电流的大小、电压的高低、通电时间的长短都有关系。
W＝UIt
公式适用于全部电路，注意：统一性、同一性、同时性。
焦（J） = 伏（V）×安（A）×秒（s）
注意单位统一：
1 kW·h=3.6×106 J
1．来源：发电厂
其他形式的能
用电器
2．应用：
电能
4．测量：电能表（测量用电器在一段时间内消耗的电能）
国际单位 —— 焦耳（J）
电 池
电能
其他形式的能
3．单位:
5．电功：电流所做的功
计算公式：W = UIt
常用单位 —— 千瓦时（kW·h）
电
能
电
功
1．（多选）关于电能下述哪些说法是错误的（ ）
A．电能就是电源，有了电厂、电池就存好了电能
B．电源工作时产生电能，用电器工作时消耗电能
C．电池供电时，是化学能转化为电能，手电照明时，
　 是电池转化出的电能又转化为光能
D．只要电能表测量出电线上的电压和电流就可测出
消耗的电能
AD
B
C
3．关于家庭电路中的电能表，下列说法正确的是（ ）
A．电能表的作用是测量用电器电功率的大小
B．电能表的作用是测量用电器消耗电能的多少
C．电能表转盘转速越快，用电器消耗电能越多
D．电能表的测量值以kW为单位
2．以下单位不是电功单位的是（ ）
A．焦耳 B．度 C．千瓦 D．千瓦时
C
4．如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是（ ）
A．此时电能表的读数为120.7度
B．“220 V”是指这个电能表应该在
　　220伏的电路中使用
C．该电能表的标定电流为20 A
D．“600 revs/kW·h”是指用电器每消耗1千瓦时
电能，电能表的转盘转过600转
0.005
1.8×104
5．一只电能表标着“3 000 r/(kW·h)”，这表示每消耗1 kW·h的电能，电能表的转盘转3 000转，现在室内只接了一只灯泡，测出转盘3 min转了15转，则这只灯泡在这段时间消耗的电能是_______kW·h=_______J。
6．下表为某用户月初和月底的电能表示数，用户本月的用电是______kW·h；
若每度电0.5元，则应交电费_____元。
70
35
7．导体两端的电压为6 V，通过导体的电流为0.5 A，
通电时间为100 s，电流做多少功？
解：已知导体两端的电压U = 6 V、通过导体的电流I = 0.5 A，通电的时间t = 100 s，则根据电功公式：
W = UIt = 6 V×0.5 A×100 s = 300 J
答：电流做功300 J。
谢谢观看，你今天收获了什么？
