(共17张PPT)
第3节 测量小灯泡的电功率
演示实验 将6V 6W和6V 3W的小灯泡分别串联、并联在电源两端，闭合开关，观察小灯泡的亮度。
6V 6W
6V 6W
6V 3W
6V 3W
演示实验 将6V 6W和6V 3W的小灯泡分别串联、并联在电源两端，闭合开关，观察小灯泡的亮度。
6V 6W
6V 6W
6V 3W
6V 3W
小灯泡的亮度与______功率有关。
实际
　 常用的小灯泡标着额定电压（如 2.5 V、3.8 V），而未标明额定功率。例如一盏小灯泡额定电压为 2.5 V，如何测出它的额定电功率
思考讨论

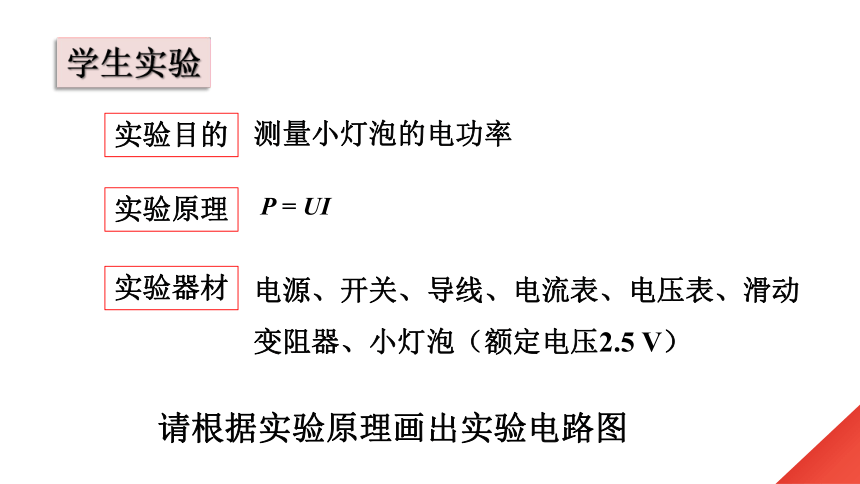

测量小灯泡的电功率
P = UI
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）
请根据实验原理画出实验电路图
学生实验
实验目的
实验原理
实验器材

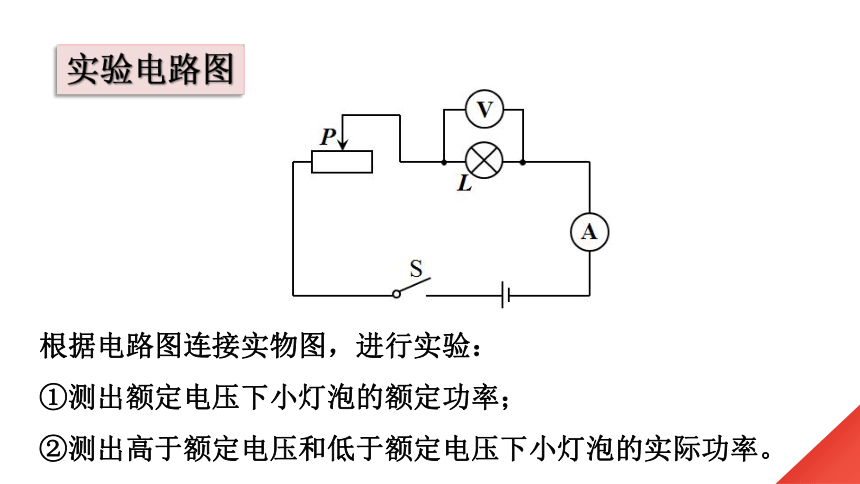

实验电路图
根据电路图连接实物图，进行实验：
①测出额定电压下小灯泡的额定功率；
②测出高于额定电压和低于额定电压下小灯泡的实际功率。

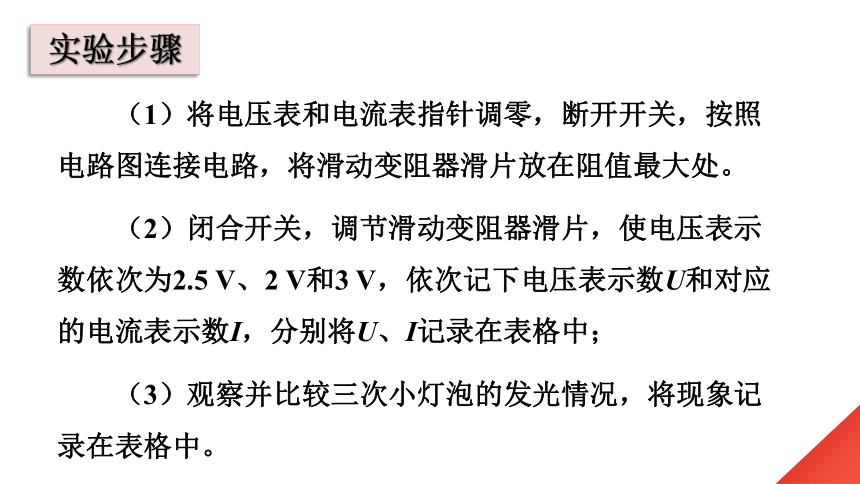

　　（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。
　　（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、2 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；
　　（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
实验步骤
次数 电压U/V 电流I/A 发光情况 电功率P/W
1 2.0
2 2.5
3 3
小灯泡的额定电压是_______V。
数据表格
小灯泡的额定功率是_______W。
U实 = U额 P实 =P额 灯正常发光
U实＜U额 P实 ____P额 灯比正常发光_____
U实＞U额 P实 ___P额 灯比正常发光_____
灯有可能被______
＜
＞
暗
亮
烧毁
根据实验结果回答问题：
甲灯标有“6V 3 W”，乙灯标有“6V 6 W”，将两盏灯并联接在6V 电路中，比较两灯的亮度。
灯亮度的比较
演示实验1：
结论：U实 = U额 时，P额 大的灯泡亮。
甲灯标有“6V 3 W”，乙灯标有“6V 6 W”，将两盏灯串联接在6V 电路中，比较两灯的亮度。
灯亮度的比较
演示实验2：
　　结论：U实 ≠ U额 时，P额 小的灯泡亮。
　　比较两盏灯的亮度，应比较它们的实际功率，实际功率大的灯泡亮。
1、利用如图所示的器材，测量小灯泡的电功率。
（1） 在闭合开关前，滑动变阻器连入电路的电阻阻值应最___，即滑片应位于____端（填“左或右”）。
大
左
（2） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是__________。
灯泡断路
（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2 V 时，电流表的示数如图所示，此时电流为_____A，小灯泡的功率为______W。
0.3
0.6
3、如图所示是测定电压为2.5V的灯泡的额定功率的电路图。
（1） a是______表，b是______表。
（2） 按图连接电路，测量前，开关应_____ ，滑片P应滑到___点。
（3） 闭合开关，发现小灯泡两端电压只有1.8V,滑动变阻器的滑片
P应向____端移动,才能使电压表示数为____V,此时灯泡的实
际功率就是额定功率。
电流
电压
断开
N
M
2.5
实验目的：测量小灯泡的电功率
实验原理：P=UI
实验操作及注意事项
