第1节 家庭电路

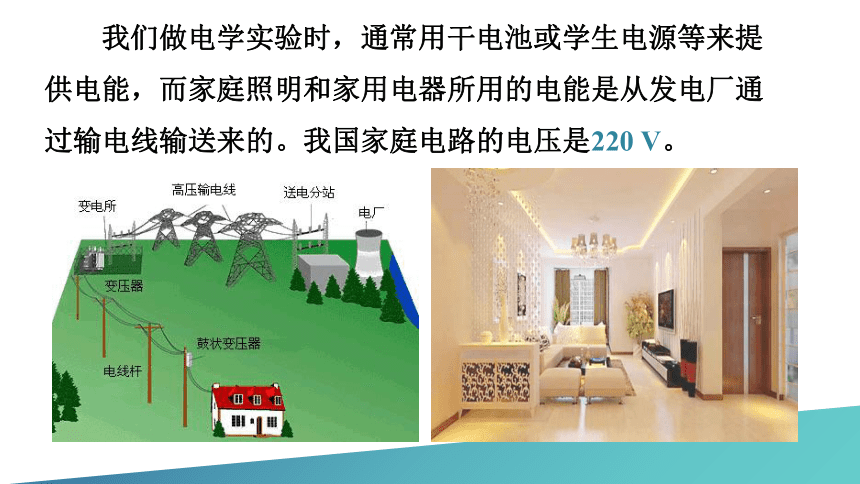

我们做电学实验时，通常用干电池或学生电源等来提供电能，而家庭照明和家用电器所用的电能是从发电厂通过输电线输送来的。我国家庭电路的电压是220 V。

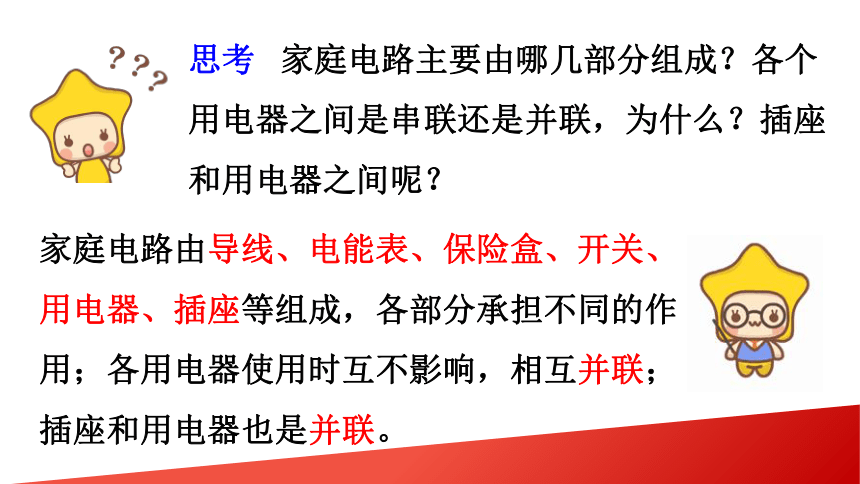

思考 家庭电路主要由哪几部分组成？各个用电器之间是串联还是并联，为什么？插座和用电器之间呢？
家庭电路由导线、电能表、保险盒、开关、用电器、插座等组成，各部分承担不同的作用；各用电器使用时互不影响，相互并联；插座和用电器也是并联。
电能表
总开关
保险盒
用电器
一、家庭电路的组成
各部分作用：

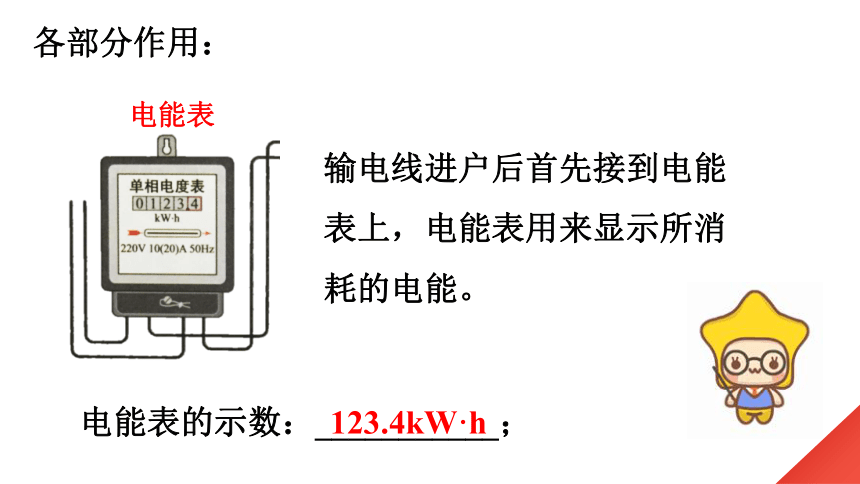

电能表
输电线进户后首先接到电能表上，电能表用来显示所消耗的电能。
电能表的示数：___________；
123.4kW·h

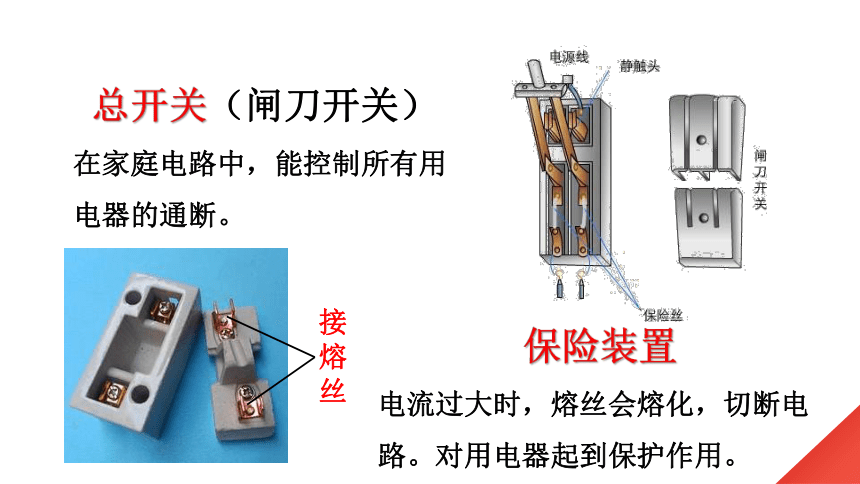

总开关（闸刀开关）
在家庭电路中，能控制所有用电器的通断。
保险装置
电流过大时，熔丝会熔化，切断电路。对用电器起到保护作用。
接熔丝

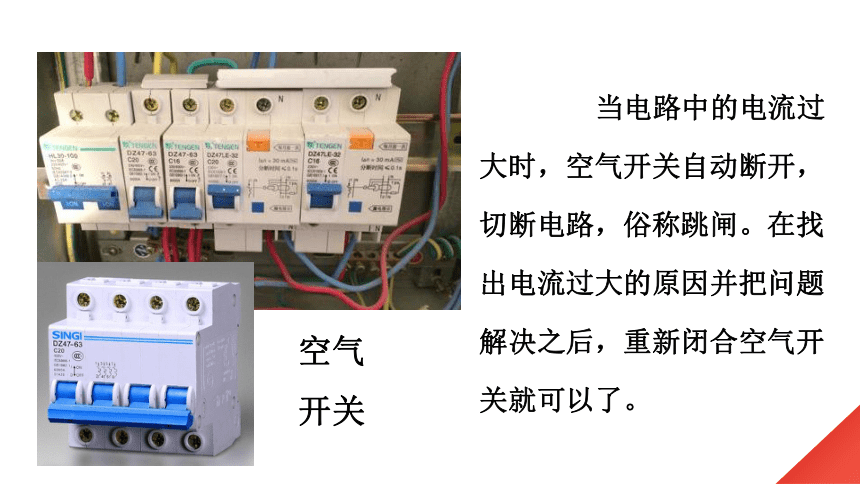

空气开关
当电路中的电流过大时，空气开关自动断开， 切断电路，俗称跳闸。在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了。

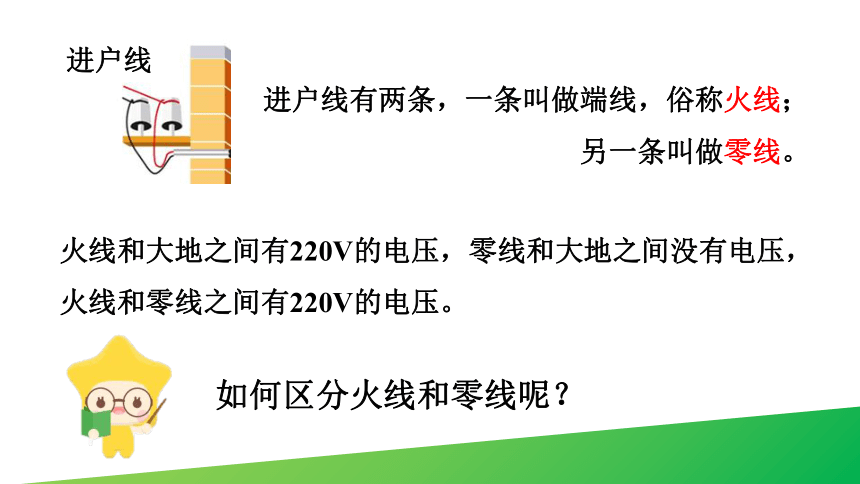

进户线
进户线有两条，一条叫做端线，俗称火线；
另一条叫做零线。
火线和大地之间有220V的电压，零线和大地之间没有电压，火线和零线之间有220V的电压。
如何区分火线和零线呢？
二、火线和零线

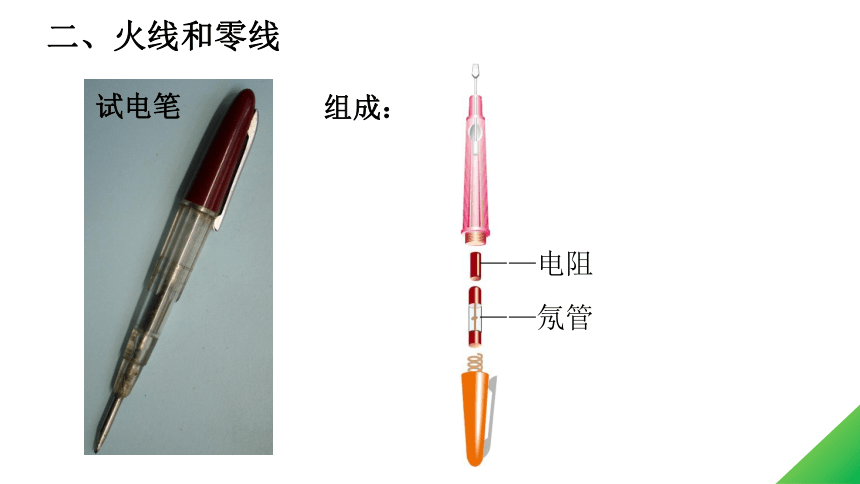

试电笔
组成：
——电阻
——氖管
试电笔的使用
1.笔尖接触被测导线
（注意：手指不能触碰笔尖！）
2.手指按住笔卡或手指抵住上端的金属帽。
氖管发光则为火线。
判断下列使用方法是否正确？
思考：
试电笔中电阻的作用是什么？
氖管不发光测得一定是零线吗？
控制用电器的开关接在用电器与火线之间还是接在用电器与零线之间？
试电笔中电阻的作用是保护人体安全；
氖管不发光也有可能测的是火线，只不过火线发生了断路；
控制用电器的开关应接在用电器与火线之间。
尝试将电灯接入电路
火线
零线
洗衣机、电冰箱等用电器的电源插头有三条线，其中
一条接火线（通常标有“L”字样)，一条接零线（标
着“N”字样)，第三条线标着“E”，
它是做什么用的？
三、三线插头和漏电保护器
插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和大地相连。
当用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流会通过接地线流入大地，不致对人造成伤害。
三线插头
如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。
漏电保护器
1、家庭电路中从进户线到用电器间应装总开关、电能表和熔断器，安装的正确顺序 （ ）
A、电能表、总开关、熔断器
B、闸刀开关、电能表、熔断器
C、闸刀开关、熔断器、电能表
D、熔断器、总开关、电能表
A
2.下列关于测电笔使用正确的是（ ）
A
B
B
3.如图是电热水器、洗衣机等用电器使用的三脚插座
和插头，它们可以使用电器的外壳接地，这样做的
目的是（ ）
A.延长使用寿命
B.使其正常工作
C.防止触电
D.节约用电
C
一、家庭电路的组成
进户线→电能表→总开关→保险盒→用电器、开关、插座等
二、火线和零线
判断火线、零线的工具：试电笔
试电笔使用：笔尖接触导体，手指按住笔卡或笔尾端金属体
三、三线插头和漏电保护器
作用：使用电更加安全
