(共17张PPT)
第2节 家庭电路中电流
过大的原因
视频中，引发火灾的原因是什么？
总功率过大引发的火灾。

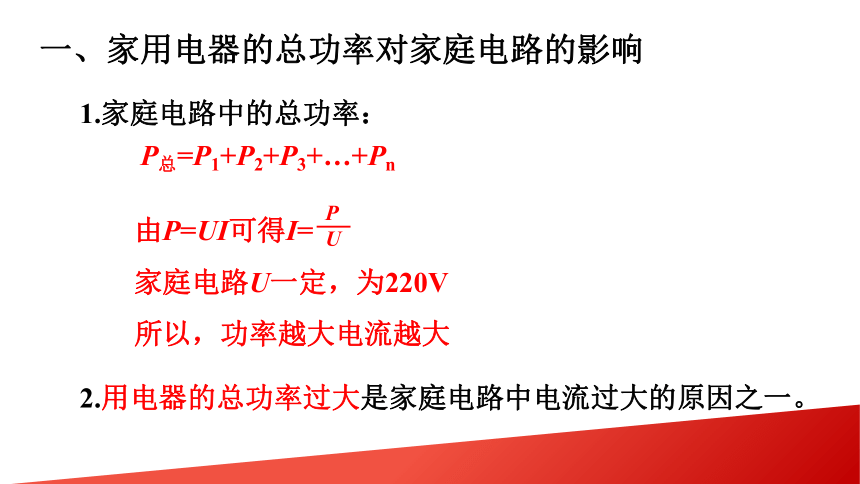

一、家用电器的总功率对家庭电路的影响
1.家庭电路中的总功率：
2.用电器的总功率过大是家庭电路中电流过大的原因之一。
P总=P1+P2+P3+…+Pn
由P=UI可得I=
家庭电路U一定，为220V
所以，功率越大电流越大
P
U

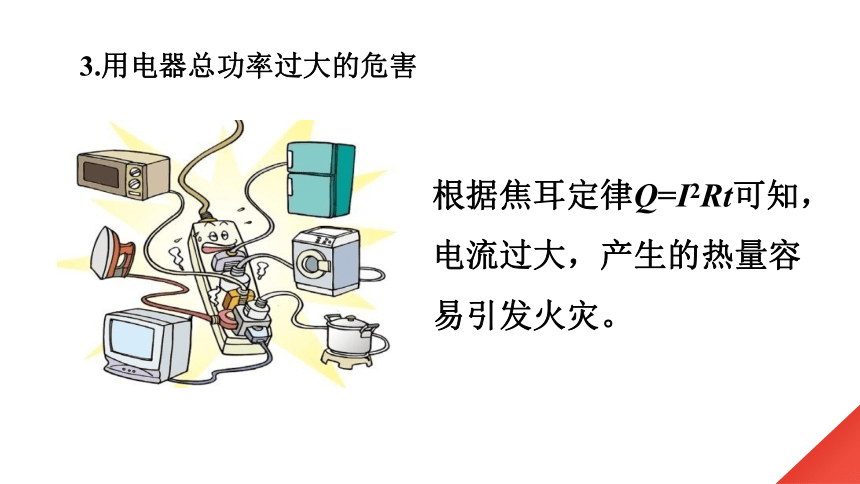

3.用电器总功率过大的危害
根据焦耳定律Q=I2Rt可知，
电流过大，产生的热量容易引发火灾。
炎炎夏日即将来临，明明家新购置了一台1kW的空调。
已知他家原有用电器的总功率是5600W，电能表上标有
“220V 10（40）A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从电能表使用角度考虑，明明家电路是否允许安装
这样一台空调？
练一练

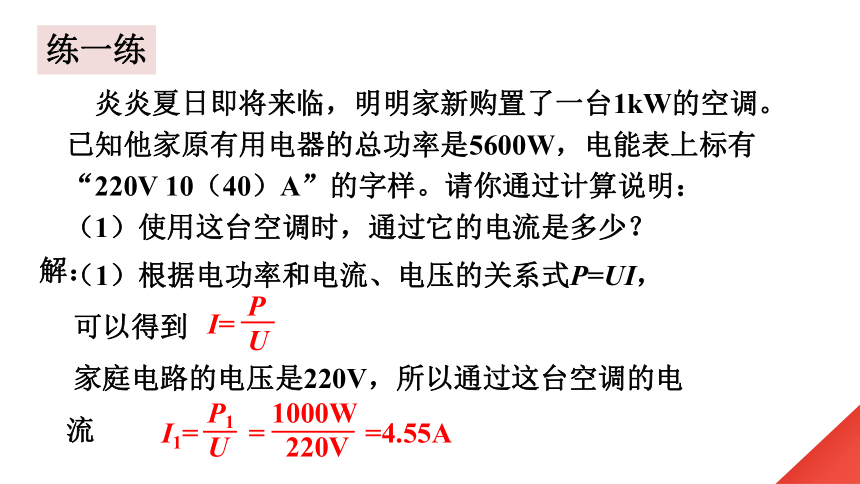

炎炎夏日即将来临，明明家新购置了一台1kW的空调。
已知他家原有用电器的总功率是5600W，电能表上标有
“220V 10（40）A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
练一练
解：
（1）根据电功率和电流、电压的关系式P=UI，
可以得到
家庭电路的电压是220V，所以通过这台空调的电流
I=
P
U
I1= = =4.55A
P1 1000W
U 220V
炎炎夏日即将来临，明明家新购置了一台1kW的空调。
已知他家原有用电器的总功率是5600W，电能表上标有
“220V 10（40）A”的字样。请你通过计算说明：
（2）从电能表使用角度考虑，明明家电路是否允许安装
这样一台空调？
练一练
（2）增加空调后，明明家的用电器总功率变为6600W，
总电流为
从电能表使用的角度考虑，可以安装这样一台空调
解：
P 6600W
U 220V
I= = =30A＜40A
视频中，引发火灾的原因是什么？
短路导致电流过大，从而引发火灾。
阅读课本110页，寻找家庭电路中引起短路的原因。
由于改装电路时不小心，使火线和零线直接连通造成短路；
电线绝缘皮被刮破或烤焦；电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
短路原因分析：
二、短路对家庭电路的影响
　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
三、保险丝的作用
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
保险丝的特点：保险丝的电阻比较____，熔点比较____。
大
保险丝的连接：保险丝应____联在电路中。
串
注意：不能用铁丝或铜丝代替保险丝 。
低
空气开关
住宅配电箱
新建楼房的供电线路使用空气开关来代替保险丝。
一、家庭电路电流过大的原因
1.电路中用电器的总功率过大
2.发生短路
二、保险丝
材料特点：电阻较大，熔点较低的铝梯合金
作用：电路中的电流过大时，自动切断电路，
起到保险的作用。
