第4节 电动机

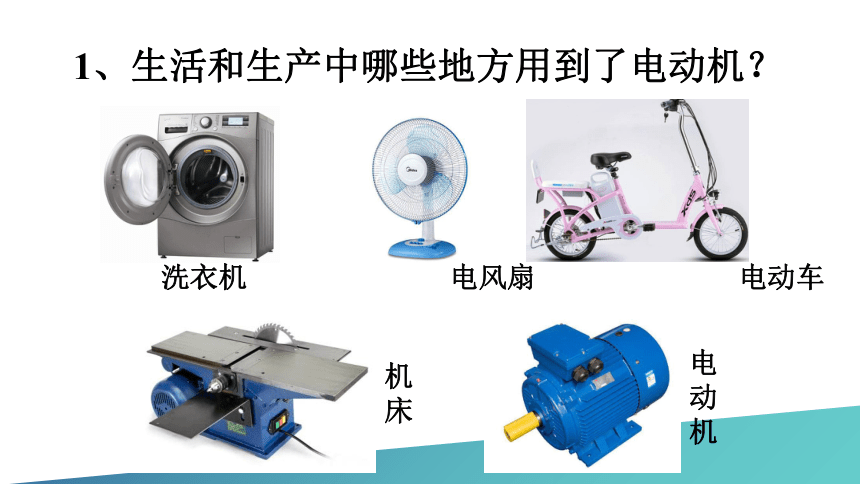

1、生活和生产中哪些地方用到了电动机？
洗衣机 电风扇 电动车
电动机
机床

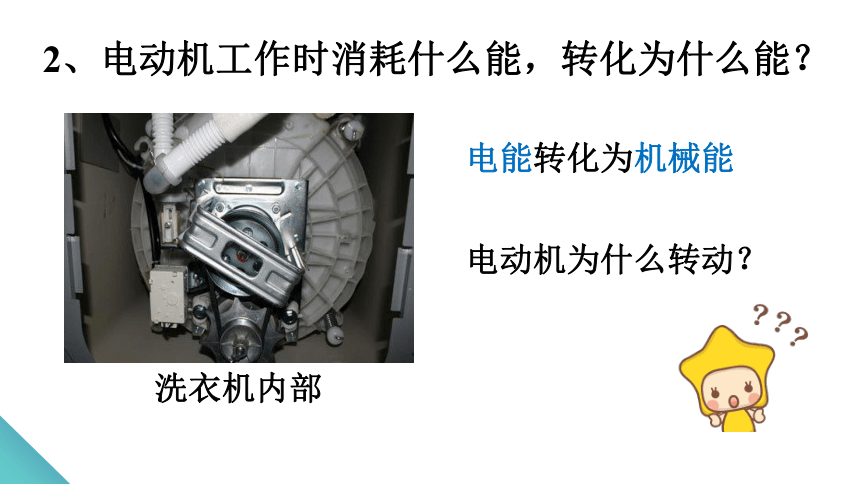

2、电动机工作时消耗什么能，转化为什么能？
洗衣机内部
电能转化为机械能
电动机为什么转动？

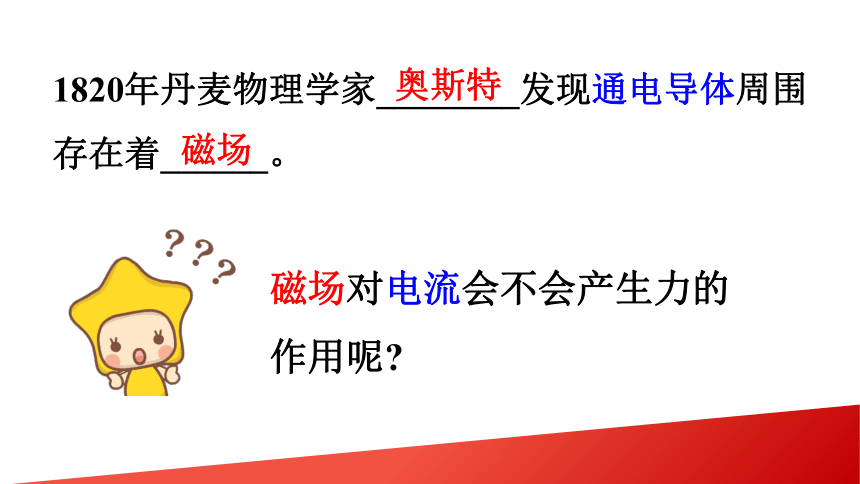

1820年丹麦物理学家________发现通电导体周围存在着______。
奥斯特
磁场
磁场对电流会不会产生力的作用呢

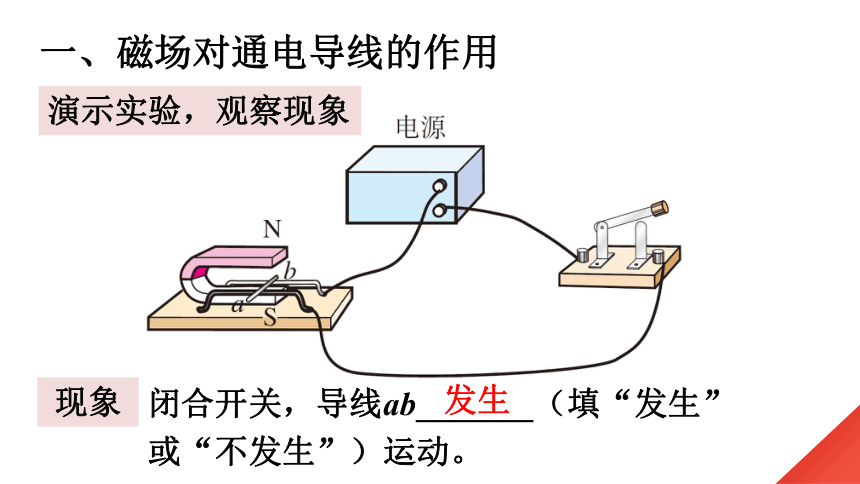

一、磁场对通电导线的作用
演示实验，观察现象
现象
闭合开关，导线ab_______（填“发生”或“不发生”）运动。
发生
导体由静止运动起来，必然是受到了力的作用,那么是谁给导体力的作用呢
结论：
通电导体在磁场里受到力的作用。
蹄形磁铁的磁场
1.电源断开，导体在磁场中，导体_________运动。
2.把磁铁移去，电源接通，导体_________运动。
观察演示并回答问题
不发生
不发生

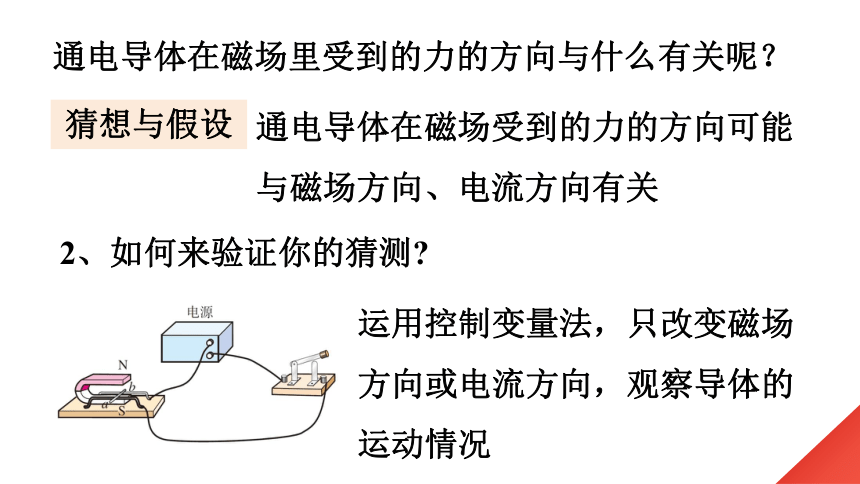

通电导体在磁场里受到的力的方向与什么有关呢？
2、如何来验证你的猜测
猜想与假设
通电导体在磁场受到的力的方向可能与磁场方向、电流方向有关
运用控制变量法，只改变磁场方向或电流方向，观察导体的运动情况

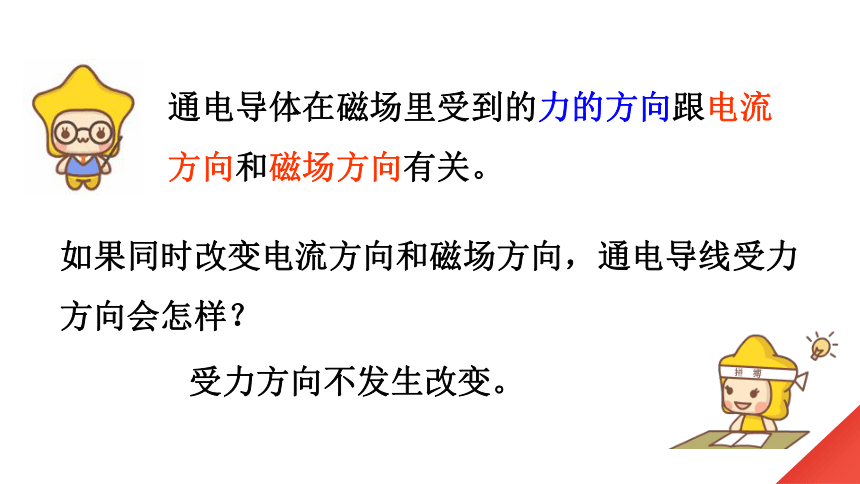

通电导体在磁场里受到的力的方向跟电流方向和磁场方向有关。
如果同时改变电流方向和磁场方向，通电导线受力方向会怎样？
受力方向不发生改变。

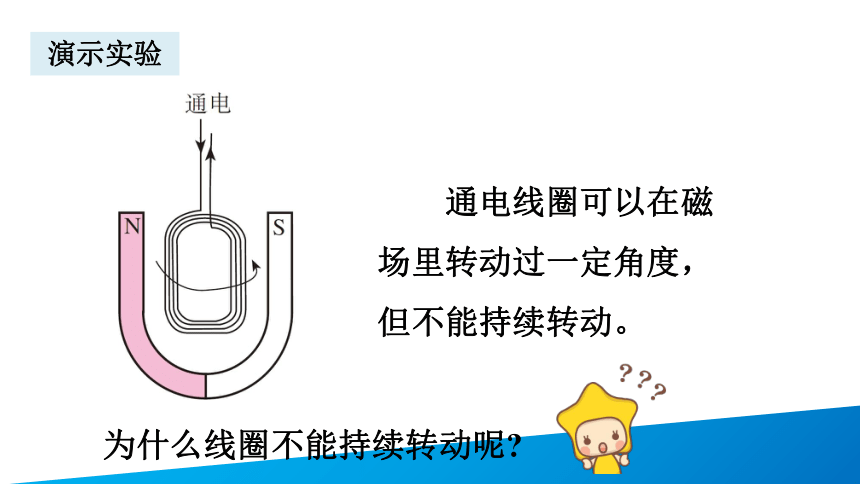

　　通电线圈可以在磁场里转动过一定角度，但不能持续转动。
演示实验
为什么线圈不能持续转动呢
通电线圈在磁场中的受力情况
通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
当线圈的平面与磁场垂直时，通电线圈受平衡力作用。由于惯性，线圈继续转动。
线圈越过平衡位置后，线圈受力方向与运动方向相反，使线圈逆时针旋转。
通电线圈最后静止在平衡位置。
换 向 器
如何让线圈持续转动？
想想议议
方法一：后半周时，不供电
方法二：后半周时，改变电流方向
方法三：后半周时，改变磁场方向
换向器
A、B为电刷
E、F两个铜半环
如图中换向器，使电流总是从靠近S极的导线流入，使得线圈在后半周也获得动力，可以持续的转下去
二、电动机的基本构造
定子（磁体）
转子（线圈）
换向器(两个铜制半圆环)
电刷
直流电动机的工作过程
通电线圈电流方向由a→b→c → d，它在磁场力的作用下开始转动。
直流电动机的工作过程
线圈到达平衡位置，由于惯性，线圈继续向前转动。
直流电动机的工作过程
转过平衡位置，线圈中电流的方向变为d→c→b → a，线圈受力方向发生变化，继续转动
直流电动机的工作过程
在换向器的作用下，线圈受到的磁场力始终驱动线圈转动。
实际电动机的线圈
拓 展
扬声器的工作原理
利用线圈在磁场中受力运动的原理工作，通过变化的电流，线圈受到变化的力，从而带动纸盆随电流的变化而振动发声。
想想做做
动手制作一个电动机
一、磁场对通电线圈的作用
1.通电线圈对磁场有力的作用
2.影响力的方向的因素：
①磁场方向
②电流方向
二、电动机
1.电动机的构造
2.电动机的工作原理
