第5节 磁生电
复习回顾
1.丹麦物理学家奥斯特发现______________________;
2.通电导体周围磁场的方向与__________有关。
通电导体周围存在磁场
电流方向
电可以生磁，磁可以生电吗？
英国科学家法拉第，经过十年坚持不懈的努力，终于在1831年成功地利用磁场获得电流。
今天我们沿着科学家的足迹，来研究如何利用磁场来获得电流？
法拉第
（1791-1867）

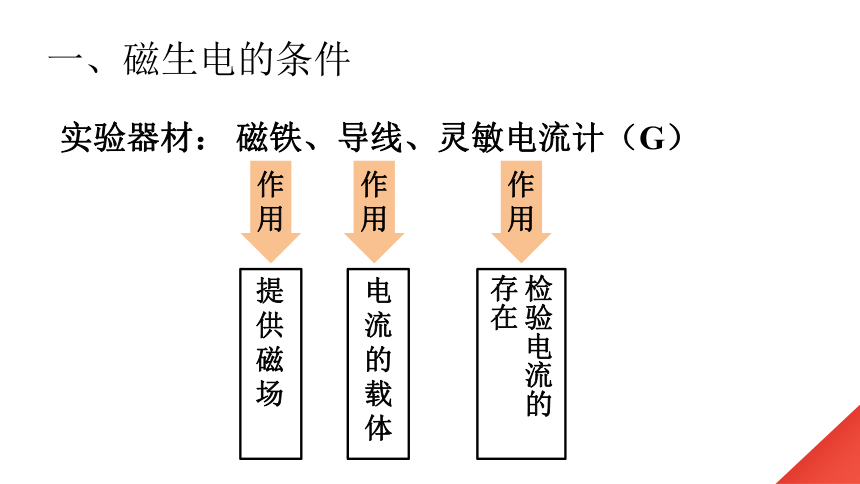

一、磁生电的条件
实验器材：
磁铁、导线、灵敏电流计（G）
提供磁场
电流的载体
检验电流的存在
作用
作用
作用
思考：该如何处理实验器材？

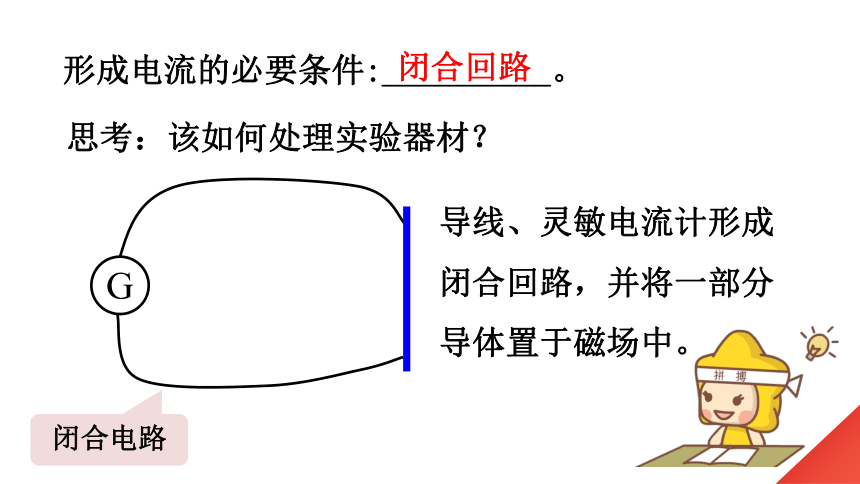

形成电流的必要条件:__________。
闭合回路
G
闭合电路
导线、灵敏电流计形成闭合回路，并将一部分导体置于磁场中。
实验探究：导体在磁场中怎样才能产生电流？
操作方法 现象 说明
1
2
3
保持导体与磁场相对静止
做切割磁感线方向的运动（左右运动）
做平行磁感线方向的运动（上下运动）
没有偏转
没有电流
明显偏转
有电流产生
没有电流
没有偏转
不闭合回路，做切割磁感线运动时_______电流。
没有
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。
结 论
这种现象叫做电磁感应，产生的电流叫做感应电流。
感应电流的方向与什么有关呢？
猜想：可能与磁场方向、运动方向有关。
实验观察
磁极位置 导体运动方向 电流表指针偏转方向
N上S下 向右切割
向左切割
S上N下 向右切割
向左切割
只调换磁极或只改变导体运动方向，观察指针偏转方向
实验现象
①只改变磁极时，电流表的偏转方向________（“改变”或“不改变”）；
②只改变导体运动方向时，电流表的偏转方向________（“改变”或“不改变”）。
改变
改变
结论：感应电流的方向与磁感线方向、导体运动方向有关。
磁可以产生电，发电机是怎样发电的呢？
手摇发电机
发电机工作原理
导线ab向右运动，cd向左运动，不切割磁感线，没有电流。
发电机工作原理
导线ab向上运动，cd向下运动，电流由a到b。
发电机工作原理
导线ab向左运动，cd向右运动，不切割磁感线，没有电流。
发电机工作原理
导线ab向下运动，cd向上运动，电流由b到a。
发电机工作时，将______能转化为____能。
机械
电
发电机中线圈转动时，感应电流的大小和方向做周期性变化，这样的电流叫交变电流，简称交流。
交变电流的频率在数值上等于电流在每秒内周期性变化的次数。单位是赫兹，简称赫，符号Hz。
我国电网以交流供电，频率是50Hz，即每秒钟电流方向改变100次。
电磁感应现象的应用——动圈式话筒
人说话 → 膜片振动 → 带动线圈切割磁感线 → 产生变化的电流
1.磁生电
电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。
感应电流的方向与磁感线方向、导体运动方向有关。
2.发电机
电磁感应现象的应用，机械能转化成电能
