第3节 电磁铁 电磁继电器

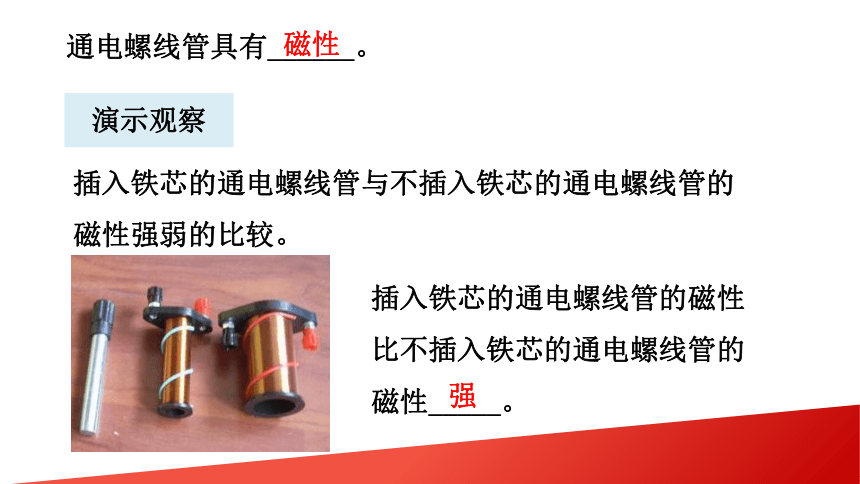

演示观察
通电螺线管具有______。
磁性
插入铁芯的通电螺线管与不插入铁芯的通电螺线管的磁性强弱的比较。
插入铁芯的通电螺线管的磁性比不插入铁芯的通电螺线管的磁性_____。
强

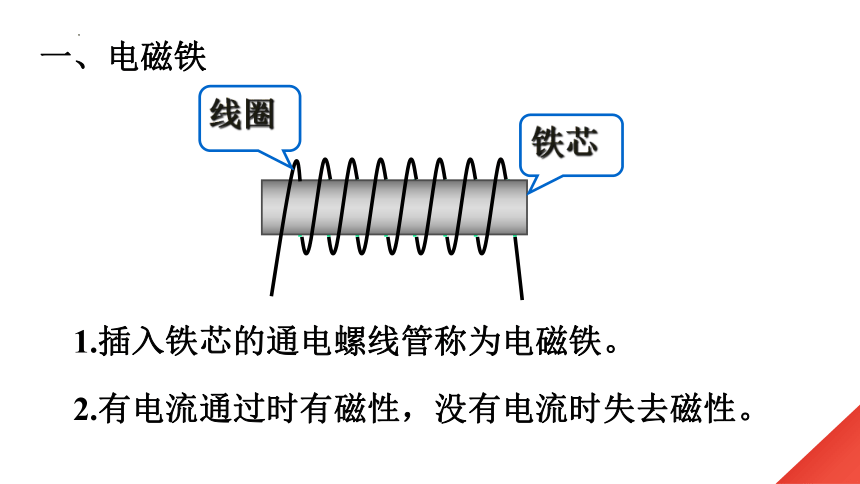

一、电磁铁
线圈
铁芯
1.插入铁芯的通电螺线管称为电磁铁。
2.有电流通过时有磁性，没有电流时失去磁性。

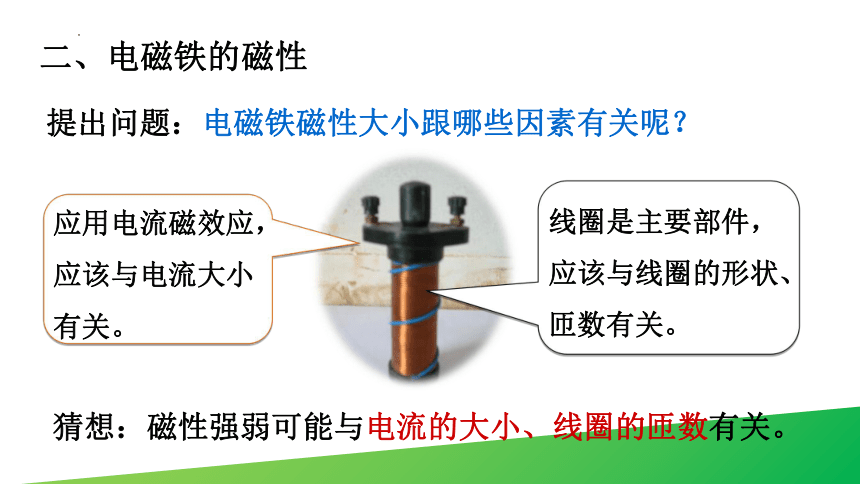

二、电磁铁的磁性
提出问题：电磁铁磁性大小跟哪些因素有关呢？
应用电流磁效应，应该与电流大小有关。
线圈是主要部件，应该与线圈的形状、匝数有关。
猜想：磁性强弱可能与电流的大小、线圈的匝数有关。
S
a
判断磁性强弱方法 　
实验方法

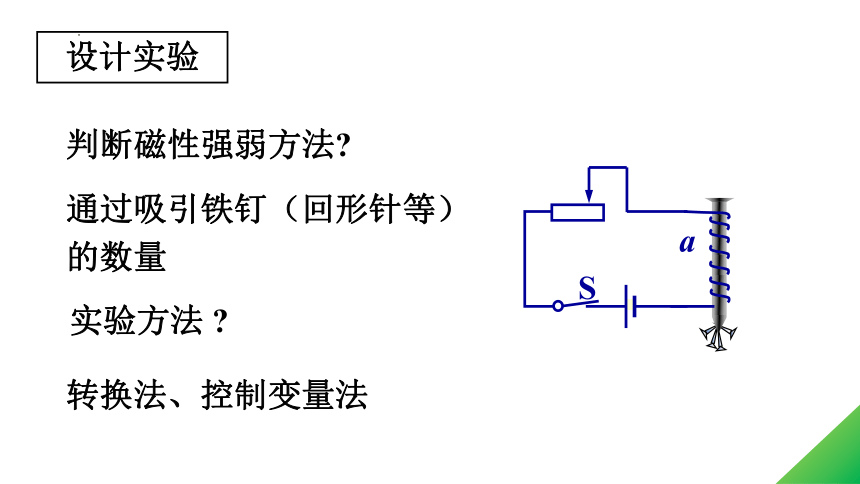

设计实验
通过吸引铁钉（回形针等）的数量　
转换法、控制变量法
实验1：电磁铁的磁性与电流的关系
电路图
电路图

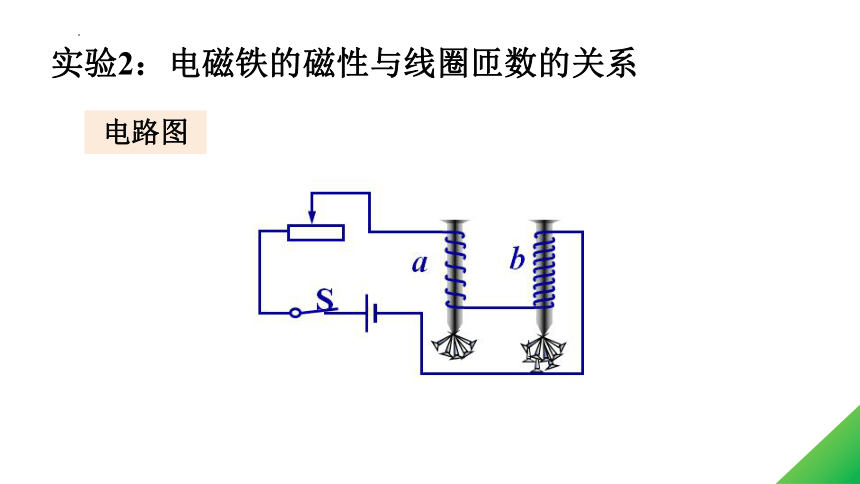

实验2：电磁铁的磁性与线圈匝数的关系
结论
1.线圈的匝数相同时，电流越大，磁性越强。
2.电流一定时，线圈的匝数越多，磁性越强。
3.电磁铁通电时有磁性，断电时无磁性。
电磁铁的优点
①电磁铁磁性有无，可用_________来控制；
②电磁铁磁性强弱，可用___________来控制；
③电磁铁的极性变换，可用___________来实现。
通断电
电流大小
电流方向
电磁起重机
电铃
电磁阀门
电磁铁的应用
电磁锁
电磁选矿机示意图
电磁铁的应用
磁悬浮列车
　　在生活中，我们经常看到一些大型机器在工作而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？
三、电磁继电器
1.电磁继电器
电磁继电器就是利用电磁铁来控制
工作电路的一种开关。
2.电磁继电器的构造
控制电路
工作电路
M
工作原理
M
工作原理
控制电路
工作电路
控制电路开关闭合，吸引衔铁，从而使工作电路闭合
通过低电压、弱电流电路来间接控制高电压强电流电路；
远程控制；
图中是一种水位自动报警器原理图。试说明它的工作原理。
水位未到达A，控制电路不闭合，电磁铁无磁性，工作电路绿灯亮
水位到达A，控制电路闭合，电磁铁吸引衔铁，工作电路红灯亮
自动控制
1.电磁铁磁性大小跟_________、_________有关。
2.电磁铁的优点：
可控制磁性的有无、磁性的强弱、磁性的磁极
3.电磁继电器的应用
①
②
③
低电压弱电流控制高电压强电流
远程控制
自动控制
电流大小
线圈匝数
