第1节 现代顺风耳—电话
说一说：从古到今人们是怎样传递信息的？
狼烟报警
快马传书
旗语
飞鸽传书
电报
电话
电视
电脑
传递信息的方法
1892年，贝尔在纽约至芝加哥的电话线路开通仪式上。
1876年，美国人贝尔发明了电话。

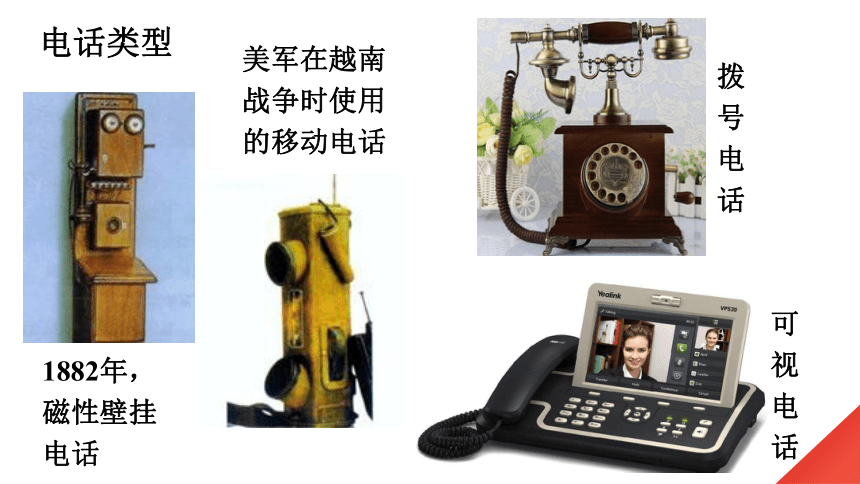

电话类型
美军在越南战争时使用的移动电话
1882年，磁性壁挂电话
拨号电话
可视电话
一、电话
话筒：
将____信号转化成____信号
听筒：
将___信号转化为____信号
电
声
电
声

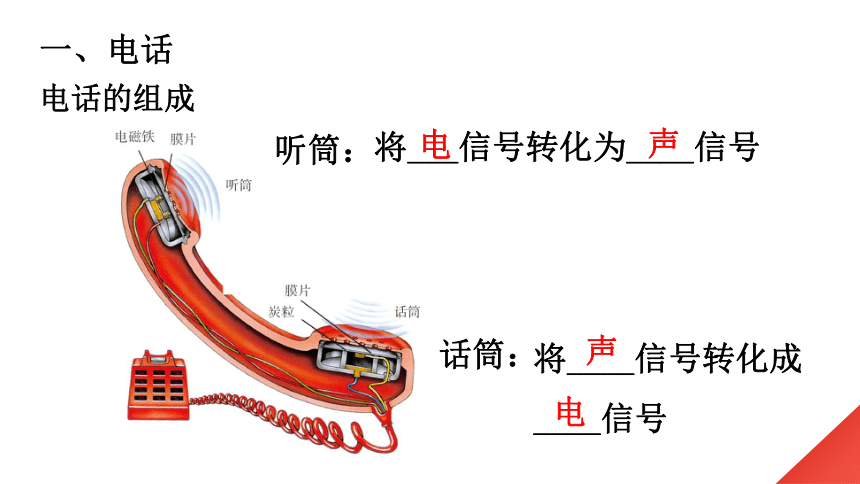

电话的组成

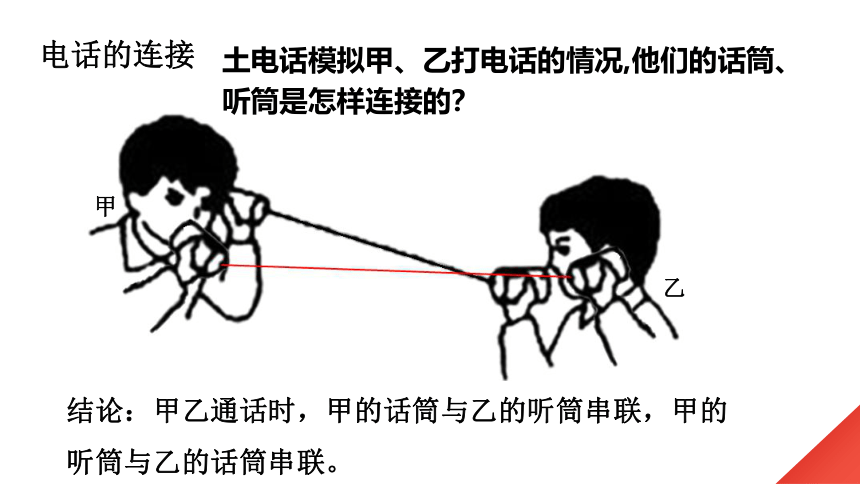

电话的连接
土电话模拟甲、乙打电话的情况,他们的话筒、听筒是怎样连接的？
甲
乙
结论：甲乙通话时，甲的话筒与乙的听筒串联，甲的听筒与乙的话筒串联。
男孩说话的声音是如何传到女孩耳朵中的？
电话的工作原理
说话
话筒膜片振动
炭盒电阻变化
回路电流变化
磁性强弱变化
听筒膜片振动
听到声音
画一画：使这五部电话通话需要多少对电话线？
需要十对！
如何减少电话线的数量？
二、电话交换机
交换机
当把五座电话都连接到一个交换机上，只需要5对电话线。
交换机可以使接在电话机上任意两座电话接通。
不同交换机之间连接上若干电话线，可以实现接在不同交换机的电话用户的通话。
发明电话交换机， 提高了线路效率
出现“占线” 的原因：
①_________________;
②_________________.
对方话机在使用
两交换机之间有太多用户要通话
人工操作交换机的接线和断线，工作效率低，现代的程控电话交换机利用电子计算机，可以方便、快捷的满足人们的通话需求。
来电显示
缩位拨号
呼叫转移
遇忙回叫
三方通话
程控电话的其他功能：
三、模拟通信和数字通信
电话信号分为模拟信号和数字信号两种。
（1）模拟信号
以电话信号为例：在话筒将声音转换成信号电流时，电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样。
模拟信号
模拟信号：在话筒将声音转换成信号电流时，这种信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声音信号的“一举一动”。这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。
特点：模拟信号在长距离传输和多次加工、放大的过程中，信号电流的波形会改变，从而使信号丢失一些信息，表现为声音、图像的失真，严重时会使通信中断。
以电报信号为例：用点“·” 和画“—”的组合代表各种数字，一定的数字组合代表一个汉字。
1 ·－－－－ A ·－
2 ··－－－ B －···
3 ···－－ C －·－·
4 ····－ D －··
5 ····· E ·
…… ……
　　发声、发光的长短，电压、电流的有无，数字0和1，磁体的N、S极等不同符号信息都可组成数字信号。
数字信号
数字信号：用不同符号的不同组合表示的信号叫数字信号。这种通信方式叫做数字通信。
特点：通常的数字信号只包含两种不同的状态，形式简单，所以抗干扰能力特别强。数字信号还可以通过不同的编码进行加密。
数字信号
小游戏
现用两位数表示26个英文字母，方法如下：
01表示“A ”；02表示“B ”；03表示“C ”；···
25表示“Y ”；26表示“Z ”；
00表示“空格”；27表示“，”；28表示“！”。
试试看将下面的密码破译出来，并翻译成汉语。
密码：141500160109141927141500070109141928
no pains, no gains! （一份耕耘，一份收获！）
1、电话
（1）组成：主要由话筒、听筒组成。
（2）原理：话筒把声音变成变化的电流；
听筒把变化的电流还原成声音。
2、电话交换机
电话交换机能把需要通话的两部电话接通，通话完毕再将线路拆开。可以提高线路的利用率。
3、模拟通信和数字通信
1.关于电话的几种说法中，不正确的是( )
A.电话之间的导线中传递的是电流信号
B.电话之间是靠电话交换机实现通话的
C.程控电话之间不需要用导线连接
D.听筒和话筒都能进行声、电之间的转换
C
2．当甲、乙两部电话接通后，小聪与小明就对课堂上所学习“电话” 知识展开了讨论．以下说法中正确的是( )
A.甲的听筒和甲的话筒，乙的听筒和乙的话筒分别串联在两个不
同的电路中
B.甲电话的听筒和乙电话的听筒是串联连接的，甲电话的话筒和乙电话的话筒是串联连接的
C.甲的听筒和话筒，乙的听筒和话筒都是串联在一个电路中使用
D.甲电话的听筒和乙电话的话筒是串联在一个电路中，乙电话的 听筒和甲电话的话筒是串联在另一个电路中
D
3．学习完本节知识后，同学之间对模拟信号和数字信号展开了讨论，以下四个结论中你认为正确的是( )
A.由于模拟信号是以电流传递的信号，因此在长距离传输中性能好，而且稳定性强
B.数字信号就是以数字进行传输的信号
C.在现代的电话通讯中，无论是远距离或短距离通讯中，全部采用数字信号进行传输，因为数字通讯较为稳定
D.用不同的符号的不同组合表示的信号，叫做模拟信号
C
