第3节 广播、电视和移动通信

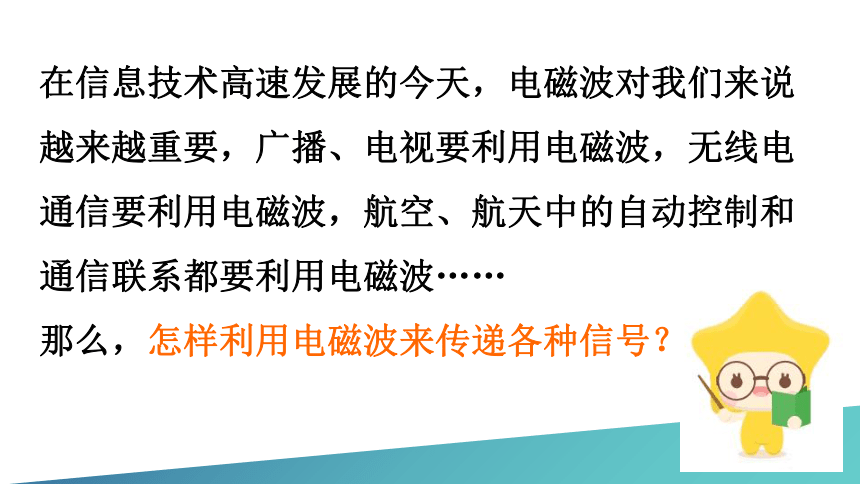

在信息技术高速发展的今天，电磁波对我们来说越来越重要，广播、电视要利用电磁波，无线电通信要利用电磁波，航空、航天中的自动控制和通信联系都要利用电磁波……
那么，怎样利用电磁波来传递各种信号？

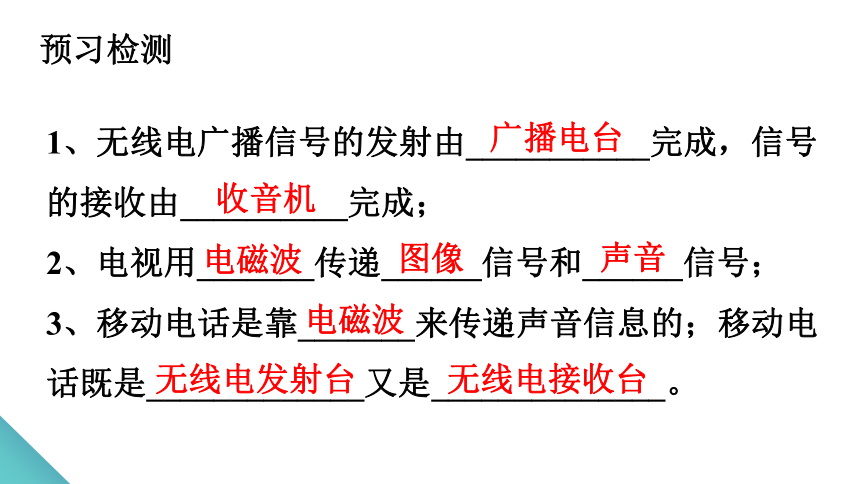

预习检测
1、无线电广播信号的发射由___________完成，信号的接收由__________完成；
2、电视用_______传递______信号和______信号；
3、移动电话是靠_______来传递声音信息的；移动电话既是_____________又是______________。
广播电台
收音机
电磁波
图像
声音
电磁波
无线电发射台
无线电接收台

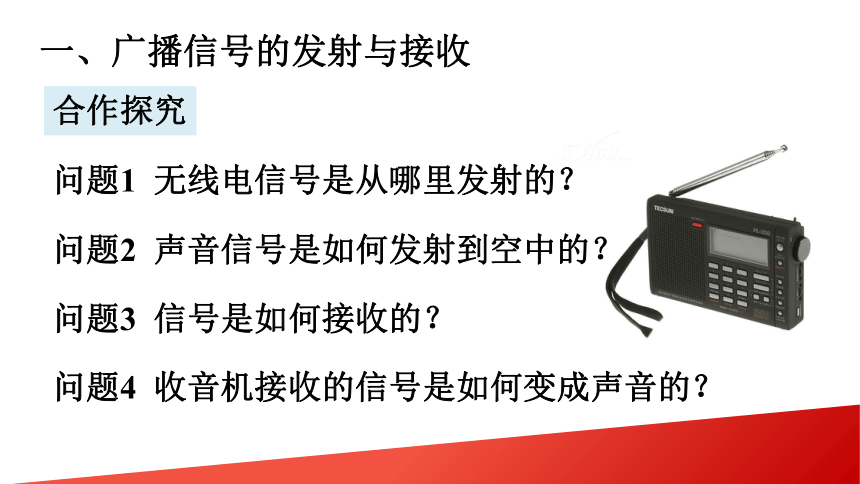

一、广播信号的发射与接收
问题1 无线电信号是从哪里发射的？
问题2 声音信号是如何发射到空中的？
问题3 信号是如何接收的？
问题4 收音机接收的信号是如何变成声音的？
合作探究

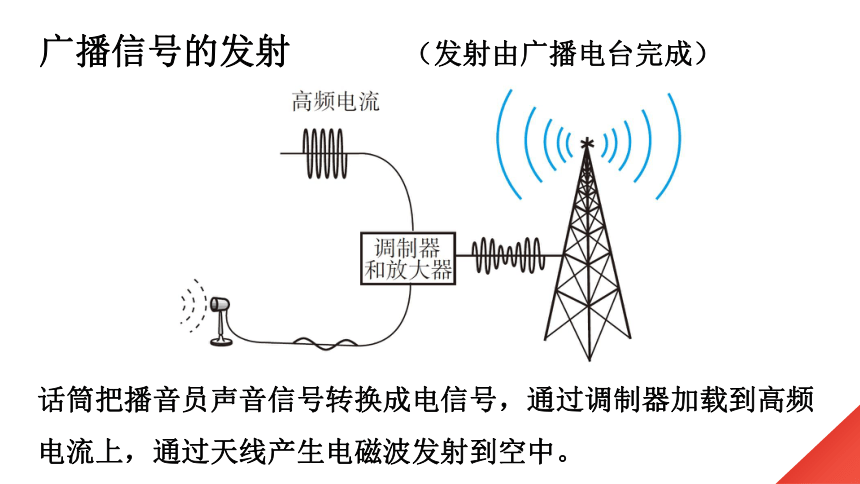

话筒把播音员声音信号转换成电信号，通过调制器加载到高频电流上，通过天线产生电磁波发射到空中。
广播信号的发射
（发射由广播电台完成）

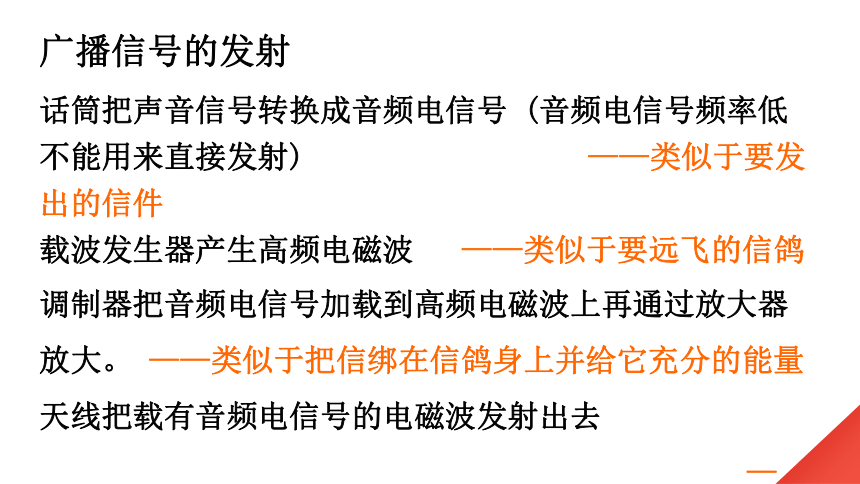

广播信号的发射
话筒把声音信号转换成音频电信号 (音频电信号频率低不能用来直接发射) ——类似于要发出的信件
载波发生器产生高频电磁波 ——类似于要远飞的信鸽
调制器把音频电信号加载到高频电磁波上再通过放大器放大。 ——类似于把信绑在信鸽身上并给它充分的能量
天线把载有音频电信号的电磁波发射出去
——类似于信鸽的放飞

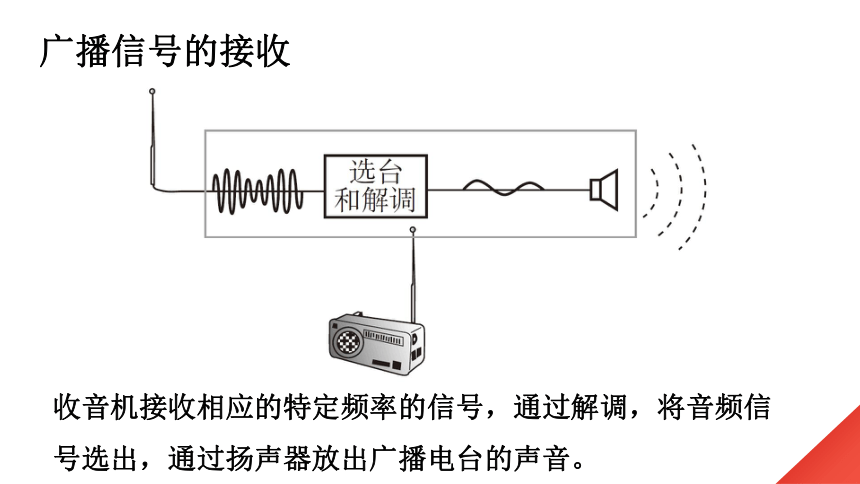

广播信号的接收
收音机接收相应的特定频率的信号，通过解调，将音频信号选出，通过扬声器放出广播电台的声音。

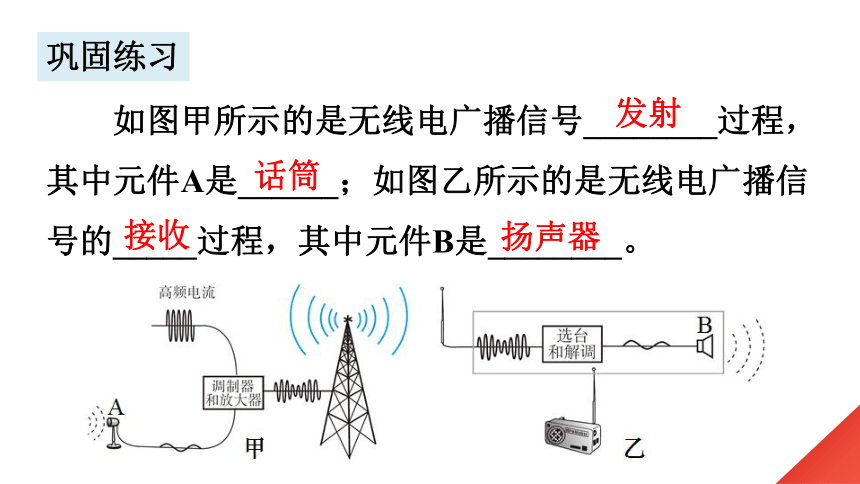

巩固练习
如图甲所示的是无线电广播信号________过程，其中元件A是______；如图乙所示的是无线电广播信号的_____过程，其中元件B是________。
话筒
接收
扬声器
发射
二、电视的发射与接收
合作探究
问题2 电视信号中图像和声音信号是如何发射与接收的？
问题1 电视信号与广播信号有哪些异同？
电视广播的工作过程
电视除了声音信号外，还有图像信号。
图像信号发射,通过摄像机将图像变化电信号， 通过发射机加载到高频电流上，通过发射天线发射到空中。
电视广播的工作过程
天线接收信号，把图像信号取出放大，通过显示器还原图像；
把音频信号取出，通过扬声器转换成声音。
电视广播的工作过程
发射：(由电视台完成)
声音信号
图像信号
电信号
高频信号
话筒
摄像机
发射机
加载到高频电磁波上
发射到空中
发射天线
接收：(由电视机完成)
电视机的接收天线接收高频信号
取出图像和声音电信号并放大
由显示器还原成图像
由扬声器放出声音
巩固练习
1.用电磁波传递电视信号的大致过程如下：
①用摄像机拍摄画面和录音；②制作电视节目；
③发射电视节目的视频和音频信号；
④接收并还原电磁波的图像和声音信息。
分别与以下四幅图中哪一幅相对应
①②③④分别对应ACBD
2.如图甲所示的是电视信号的______过程，其中元件A是________，元件B是______；如图乙所示的是电视信号的______过程，其中元件C是________，元件D是________。
发射
摄像机
话筒
接收
显示器
扬声器
巩固练习
三、移动电话
合作探究
问题1 移动电话是如何把信号发射出去的？
问题2 移动电话是如何接收到对方电话的信息的？
移动电话机由电磁波来传递声音，
它既是无线电发射台又是接收台。
1.移动电话（发射接收二合一）
基地台的天线
移动电话发射频率不大，靠固定无线电台转接。
　　手机和座机借助基地台进行交流
　　手机和手机通过基地台进行沟通
手机1
手机2
基地台1
基地台2
工作区域在几十米至几百米的范围。
2．无绳电话
主机和手机间没有电话线相连，靠无线电波沟通，主机接在市话网上，相当于一个小型基地台。手机不能离主机太远。
关于移动电话，下列说法中正确的是(　　)
A.移动电话与固定电话的工作原理完全一样
B.移动电话只能作为接收机使用
C.移动电话既是发射机，又是接收机
D.移动电话发出的信号不能在真空中传播
C
巩固练习
解析:移动电话与固定电话的工作原理基本一样，只是声音信息不是由导线中的电流来传递，而是由空间的电磁波来传递。移动电话机既是无线电发射台又是无线电接收台。
一、无线电广播信号的发射和接收
1.发射由广播电台完成，接收由收音机完成。
2.发射时将声信号转化成电信号，加载到高频电流上，通过天线发射到空中；
3.接收时，通过收音机的选台和解调，将音频信号调出，通过扬声器转换成声音。
二、电视的发射和接收
由摄像机将图像转换成电信号；
由显示器将图像信号还原成图像。
三、移动电话
移动电话既是发射台又是接收台。
移动电话发射频率小，通过基地台转接。
