(共17张PPT)
第1节 电流与电压和电阻的关系
问题思考：如何使电路中的小灯泡变亮（电流变大）？
拆除定值电阻或增加一节干电池。
一、提出问题
电流受什么因素的影响？有什么关系？
二、猜想和假设
电压、电阻
1、导体中的电流可能与导体两端的电压成正比
2、导体中的电流可能与导体的电阻成反比
控制变量法
探究一、电流与电压的关系
测电流与电压的关系，需要保持______不变；
测量电流需要________，____联接入电路；
测量电压需要________，____联接入电路。
电阻
电流表
电压表
串
并
如何改变电压的大小？

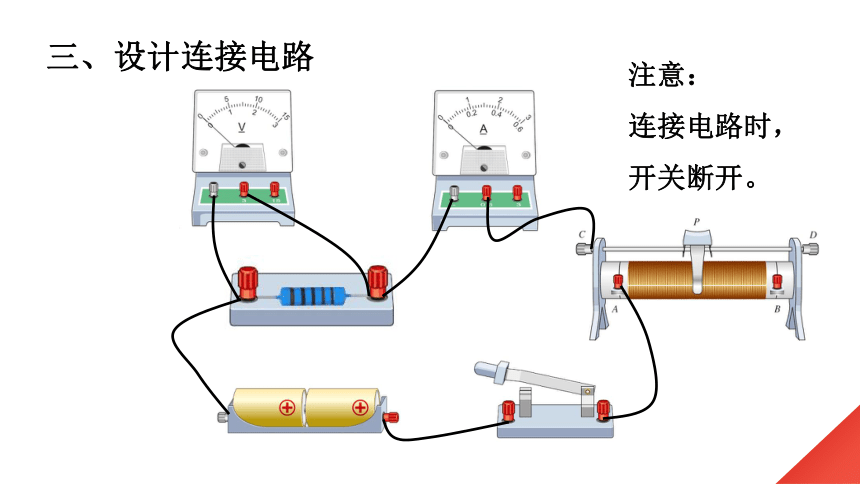

三、设计连接电路
注意：
连接电路时，开关断开。
1、接好电路
2、保持电阻 R不变，调节滑动变阻器，使电阻两端的电压改变，读出相应的电流值
3、把数据填入表格中，R=_____Ω

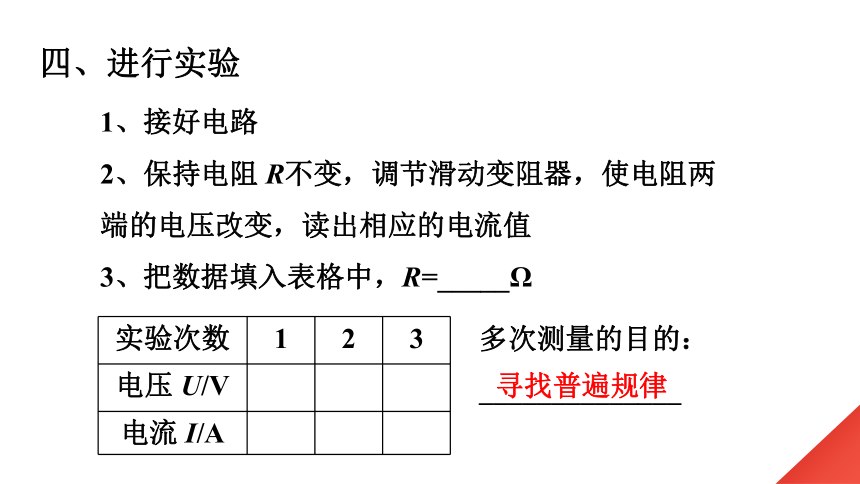

四、进行实验
实验次数 1 2 3
电压 U/V
电流 I/A
多次测量的目的：______________
寻找普遍规律
五、分析数据，得出结论
　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
分组选用阻值不同的定值电阻进行实验···
探究二、电流与电阻的关系
测电流与电阻的关系，需要保持______不变；
电压
滑动变阻器的作用是___________________________。
保持定值电阻两端电压不变
1、按电路图接好电路
2、调节滑动变阻器，使电阻两端的电压U保持不变，改变
电阻读出此时相应的电流值
3、把数据填入表格中，U=_______V
实验次数 1 2 3
电阻 R/Ω
电流 I/A
分组固定不同的电压值，进行实验···
　　当导体的电压一定时，通过导体的电流跟导体的电阻成反比。
分析数据，得出结论
电流跟电阻的关系：
　　当导体的电压一定时，通过导体的电流跟导体的电阻成反比。
电流跟电压的关系：
　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
1、研究电流跟电阻、电压的关系，用如图所示电路实验时，分别保持电阻不变和保持电压不变两步进行，在保持电阻不变这一步中，实验要求（ ）
A.保持滑动变阻器 R'的滑片位置不变
B.保持电阻箱 R 两端的电压不变
C.保持定值电阻值不变，调节R’的滑片到不同的适当位置
D.保持电路中的电流不变
C
2、在研究电流与电阻关系时，要保持电压不变 ，实验要求是（ ）
A.换用不同电压的电源，调节R’的滑片，保持R两端的
电压不变
B.改变电阻R的大小，调节R’的滑片，保持R两端的电压
不变
C.调节R’的滑片到适当位置，使R两端电压保持不变
D.调节R’的滑片到适当位置，使R’两端的电压保 持不变
B
3、在某导体的两端加 2 V电压时，通过的电流0.5A，若导体
两端的电压增加到 10 V时，则（ ）
A.导体的电阻和通过导体的电流都增大
B.导体的电阻和通过导体的电流都变小
C.导体的电阻和通过导体的电流都不变
D.导体的电阻不变，通过导体的电流增大
4、在保持电路电压不变的情况下，电路的电阻增大到原来的
2倍时，通过电路的电流_______到原来的_______。
D
减小
一半
5、某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1(符号用 表示)的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻__________，这与其他同学的结论不一样，其原因是__________________。
不成反比
没有保持电压一定
次数 R1/Ω I/A
1 2 0.40
2 4 0.32
3 8 0.25
6、某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是（　　）
A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
U
I
A
