第十六章 电压 电阻
第四节 变阻器
台灯是采用什么方法使其亮度发生变化的？
点
击
播
放
怎样使电路中的电流发生变化呢？
使电阻变化
使电压变化
1.5 V、3 V、4.5 V……
改变电池的节数
不能连续调节
（影响电阻大小的因素）
改变_____、_________、_____ 或 _____
长度
横截面积
材料
温度

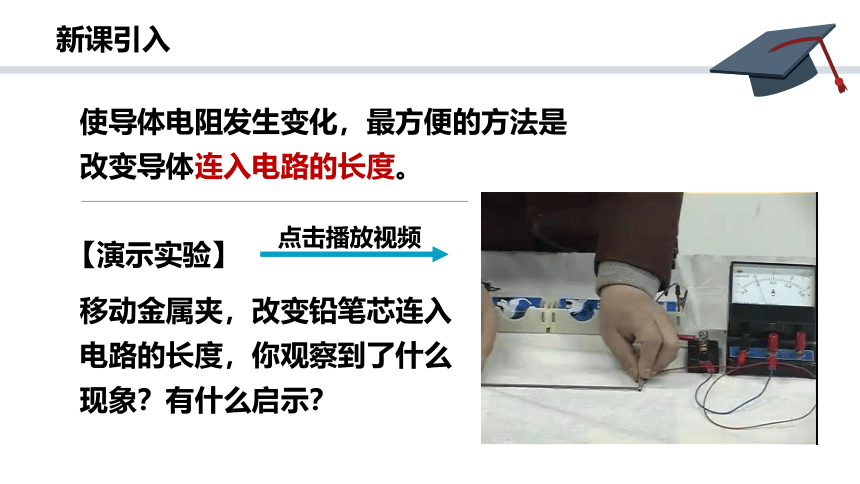

使导体电阻发生变化，最方便的方法是改变导体连入电路的长度。
移动金属夹，改变铅笔芯连入电路的长度，你观察到了什么现象？有什么启示？
【演示实验】
点击播放视频
改变连入电路中电阻线的_____，可以改变接入电路中的_____，从而可以改变电路中的_____。
启示：
当铅笔芯连入电路中的长度变长时，灯泡亮度______。
当铅笔芯连入电路中的长度变短时，灯泡亮度______。
实验现象：
变暗
长度
电流
电阻
变亮
滑
动
变
阻
器
滑片P
接线柱D
接线柱B
接线柱C
接线柱A
金属杆
瓷筒
支架
电阻线圈
滑动变阻器的结构示意图
滑动变阻器的电路图符号
P
P
改变接入电路中的电阻线的长度，
从而改变接入电路中的电阻。
滑动变阻器的原理：
滑动变阻器的连接
C
D
A
B
P
进电流
出电流
“左下右上”，正常工作

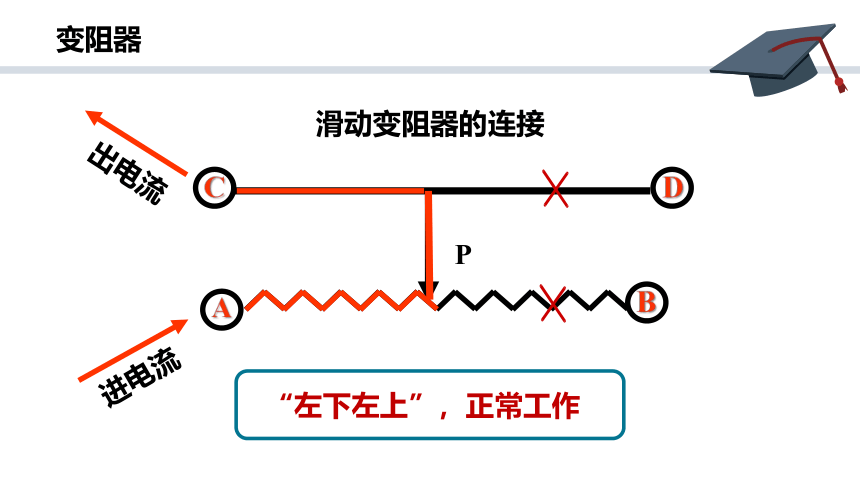

滑动变阻器的连接
C
D
A
B
P
进电流
出电流
“左下左上”，正常工作
滑动变阻器的连接
C
D
A
B
P
进电流
出电流
“右下右上”，正常工作
滑动变阻器的连接
C
D
A
B
P
进电流
出电流
“右下左上”，正常工作
滑动变阻器的连接
C
D
A
B
P
出电流
进电流
“两下”，不能改变电阻的大小
滑动变阻器的连接
C
D
A
B
P
出电流
进电流
“两上”，没有电阻连入电路
滑片左移，电阻变小
滑片右移，电阻变小
上 + 下左 接线柱
上 + 下右 接线柱
两上 或 两下
错误接法
【使用滑动变阻器的注意事项】
变阻器的最大电阻值是200 Ω；
允许通过的最大电流是1.5 A。
200 Ω 1.5 A
（1）使用前要了解铭牌:
【使用滑动变阻器的注意事项】
（2）变阻器要串联连入电路，对于实验室的滑动变阻器，
能够改变电流的正确接法的共同特点是 _________。
一上一下
试试在实物图上画出正确的四种接法吧。
保护电路
【使用滑动变阻器的注意事项】
（3）滑动变阻器要串联在电路中，闭合开关前应将滑片
放在阻值最大处。
目的：
电阻箱：一种能表示出具体阻值的变阻器。
电路图符号
旋钮式电阻箱
内部结构
风扇转速调节器
旋钮式调光台灯
调温电熨斗
结合变阻器的特点，你能想到哪些变阻器的应用？
一、滑动变阻器
1．原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2．结构示意图：　　　　　 3．电路图符号：
4．连接方法：串联接入电路；“一上一下”两个接线柱。
5．注意事项：闭合开关前，应将滑片置于阻值最大端。
二、变阻器应用
50 Ω 1.5 A
1．实验室中有一铭牌上标有“50 Ω 1.5 A”
字样的滑动变阻器，如图所示。
“50 Ω”指的是：
________________________________ ；
“1.5 A”指的是：___________________________。
滑动变阻器的最大阻值是50 Ω
允许通过的最大电流为1.5 A
D
2．下列说法正确的是（ ）
A．滑动变阻器比电阻箱更好
B．两个粗细不同的铜导线，细的电阻更大一些
C．电阻箱能够逐渐地改变连入电路的电阻
D．在连接电路、闭合开关之前，应使滑动变阻器连入
电路的电阻最大
3．将如图两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1、P2的位置应该放在（ ）
A．P1在最右端，P2在最左端
B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端
D．P1在最右端，P2在最右端
B
4．如图所示的电路，闭合开关 S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（ ）
A．电流表示数变大，灯L变暗
B．电流表示数变小，灯L变暗
C．电流表示数变大，灯L变亮
D．电流表示数变小，灯L变亮
B
5．请将下图所示电路元件连成电路，要求：
（1）开关同时控制两盏灯； （2）电灯L1亮度不可调；
（3）电灯L2亮度可调； （4）画出电路图。
L1
L2
6．如图是一种测定油箱内油量的装置。
请问：在这个装置中，电流表示数越大，表示油箱中的油量越多还是越少？请说明理由。
播
放
视
频
电流表示数越大，表示油箱中的油量越多。
当油箱中的油量增加时，油面上升，浮标随液面向上，带动滑杆使滑动变阻器的滑片向下移动，连入电路中的电阻变小，从而使电流表的示数变大。
谢谢观看，你今天收获了什么？
