第十六章 电压 电阻
第三节 电阻
大街上车太多就会发生堵塞；
电流在导线中会不会受到阻碍呢？
大街上车太多就会发生堵塞；

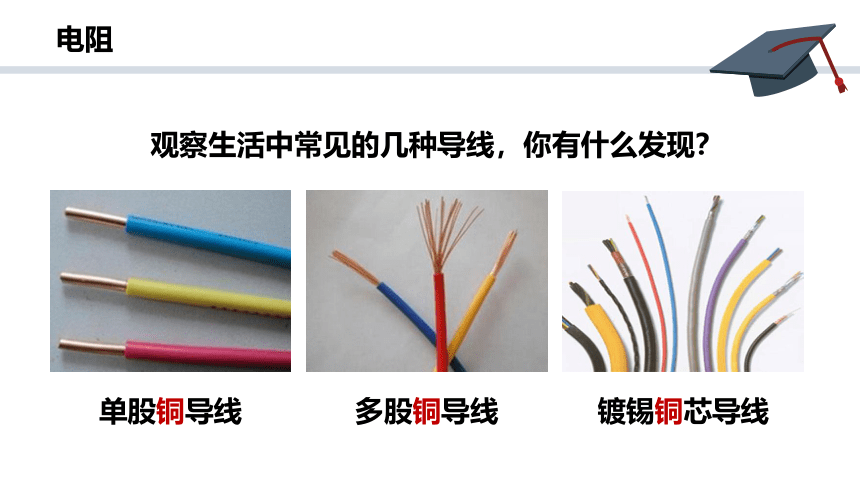

观察生活中常见的几种导线，你有什么发现？
镀锡铜芯导线
多股铜导线
单股铜导线
生活中的银、铜、铁、铝等都是导体，

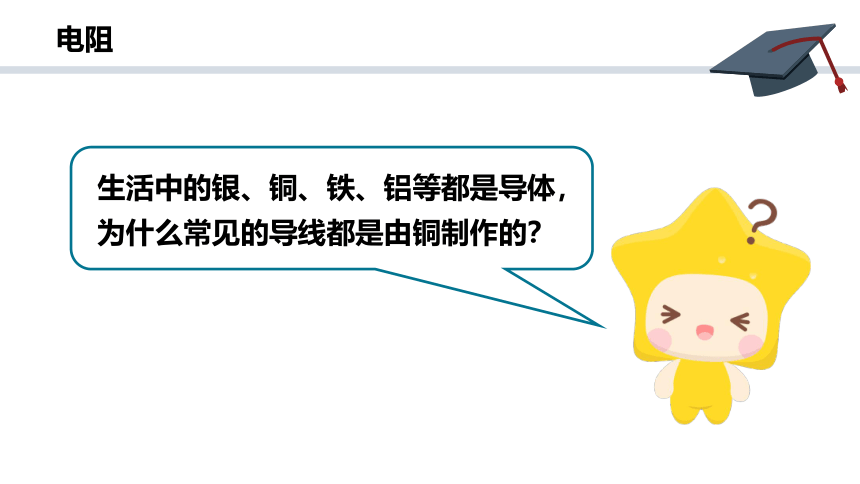

为什么常见的导线都是由铜制作的？

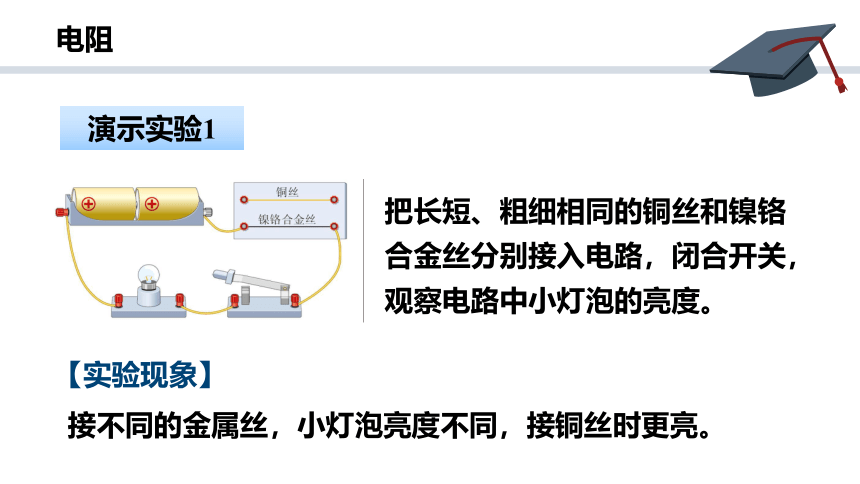

把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
演示实验1
【实验现象】
接不同的金属丝，小灯泡亮度不同，接铜丝时更亮。
A
B
A
演示实验2

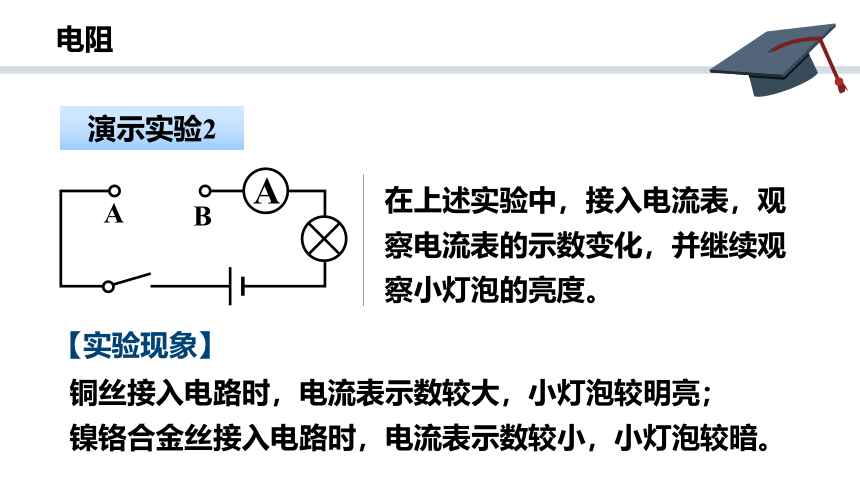

在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
【实验现象】
铜丝接入电路时，电流表示数较大，小灯泡较明亮；
镍铬合金丝接入电路时，电流表示数较小，小灯泡较暗。 　　
常用单位：千欧（kΩ） 1 kΩ = 1 000 Ω = 103 Ω
　　　　　兆欧（MΩ） 1 MΩ = 1 000 000 Ω = 106 Ω
【电阻】
【物理意义】
【单位】
导体的电阻越大，表示导体对电流的阻碍作用就越大。

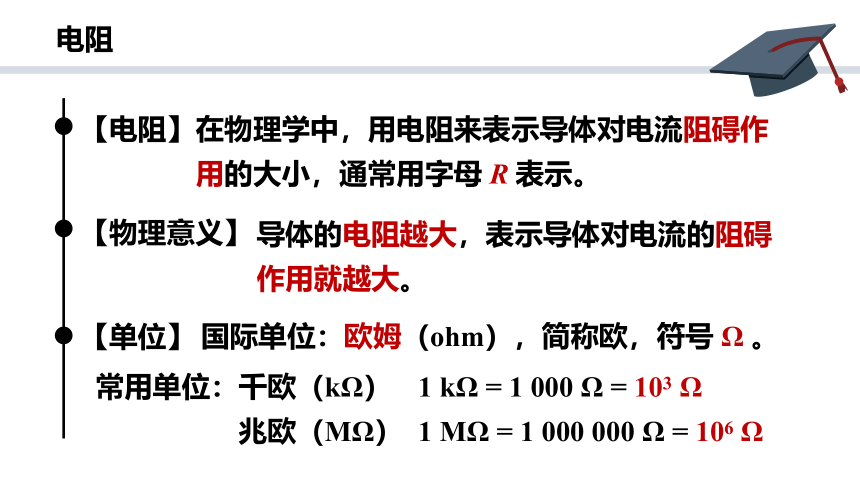

在物理学中，用电阻来表示导体对电流阻碍作用的大小，通常用字母 R 表示。
国际单位：欧姆（ohm），简称欧，符号 Ω 。

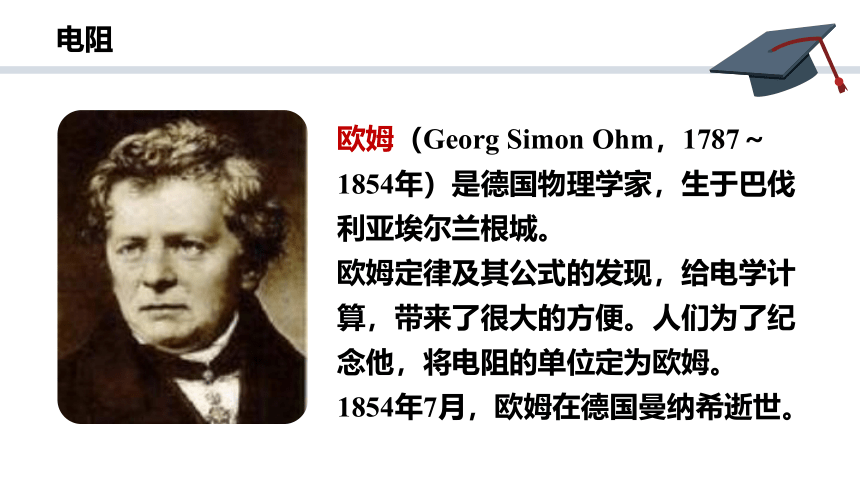

欧姆（Georg Simon Ohm，1787～1854年）是德国物理学家，生于巴伐利亚埃尔兰根城。
欧姆定律及其公式的发现，给电学计算，带来了很大的方便。人们为了纪念他，将电阻的单位定为欧姆。
1854年7月，欧姆在德国曼纳希逝世。
生
活
中
的
电
阻

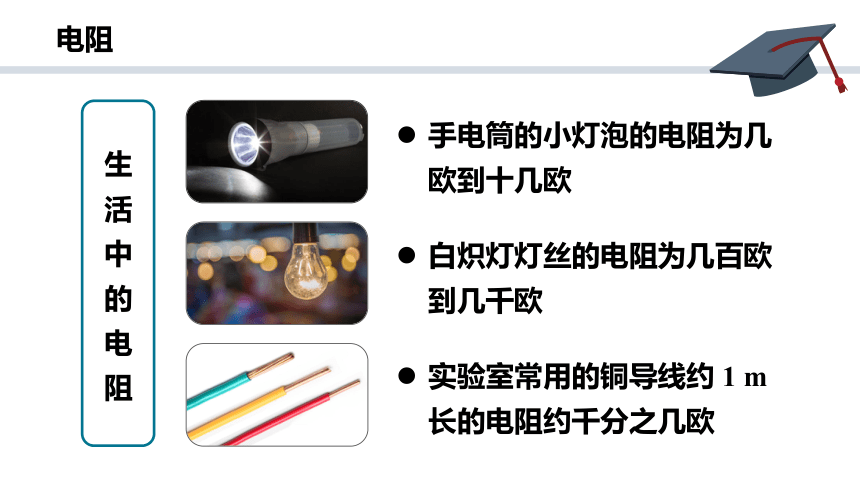

手电筒的小灯泡的电阻为几欧到十几欧
白炽灯灯丝的电阻为几百欧到几千欧
实验室常用的铜导线约 1 m 长的电阻约千分之几欧
在电子技术中，常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。
常见电阻器
电路图符号

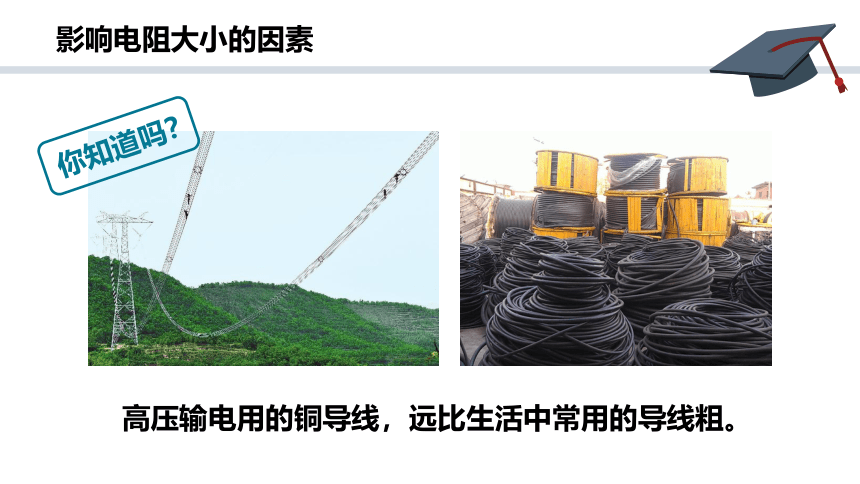

高压输电用的铜导线，远比生活中常用的导线粗。
你知道吗？
白炽灯发光发热的灯丝，一般是特别细的钨丝。
你知道吗？
超导材料是指电阻为 0 的材料，但现阶段只能在超低温条件下实现。
你知道吗？
【提出问题】
【猜想与假设】
导体的电阻大小可能与哪些因素有关？
导体的电阻大小可能与材料、长度、粗细、温度……有关。
长度、粗细相同的铜丝和镍铬合金丝
1．导体的电阻大小如何反映？（提示：借鉴前面的实验）
可以串联灯泡，通过比较灯泡的亮暗，也可以通过电流表的示数大小来比较电流的大小。
2．一个物理量可能与多个因素有关时，如何展开研究？
控制变量法。
【设计实验】
实验一：探究导体电阻与导体长度的关系
【设计实验】
分别将横截面积相同、长度不同的镍铬合金丝接入电路，观察电流表示数变化。
【设计实验】
实验二：探究导体电阻与导体横截面积的关系
分别将横截面积不同、长度相同的镍铬合金丝接入电路，观察电流表示数变化。
【设计实验】
实验三：探究导体电阻与导体温度的关系
闭合开关，对同一根合金丝加热，观察电流表示数变化。
材料 长度 （m） 横截面积 （mm2） 温度 电流 （A） 对电流的 阻碍作用 电阻
镍铬合金 l S 室温
镍铬合金 2l S 室温
小
小
大
大
2I
I
【进行实验，收集数据】
实验一：探究导体电阻与导体长度的关系
实验二：探究导体电阻与导体横截面积的关系
【进行实验，收集数据】
材料 长度 （m） 横截面积 （mm2） 温度 电流 （A） 对电流的 阻碍作用 电阻
镍铬合金 l S 室温
镍铬合金 l 2S 室温
大
大
小
小
I
2I
实验三：探究导体电阻与导体温度的关系
【进行实验，收集数据】
材料 长度 （m） 横截面积 （mm2） 温度 电流 （A） 对电流的 阻碍作用 电阻
镍铬合金 l S 室温
镍铬合金 l S 加热
小
小
大
大
I
（I′＜I）
I′
【实验结论】
不同材料的导体，电阻一般不同。
温度相同的条件下：
横截面积相同的同种导体，长度越长，电阻越大；
长度相同的同种导体，横截面积越小，电阻越大；
对同一个导体，温度越高，电阻越大；
t = 20 ℃，l = 1 m，S = 1 mm2
材料 电阻（Ω） 材料 电阻（Ω）
银 0.016 铁 0.096
铜 0.017 锰铜合金 0.44
铝 0.027 镍铬合金 1.1
钨 0.052 橡胶 1019 ~ 1022
相同温度条件下，相同长度、相同横截面积的铜导线电阻小于铝、铁导线，铜导线的导电性能更好，故生活中的导线一般是铜导线；
银导线的导电性能优于铜导线，但价格昂贵，一般只用于精密仪器。
其他条件相同的情况下，电阻较小的材料导电性能较强；
反之，电阻较大的材料，导电性能较弱。
银
铜
铝
铁
炭
笔
酸
溶
液
碱
溶
液
盐
水
地
表
湿
木
锗
硅
汽
油
干
纸
干
布
玻
璃
橡
胶
陶
瓷
导电能力
绝缘能力
物理学中，用电阻来表示导体对电流阻碍作用大小。用字母 R 表示。
电阻的国际单位是欧姆，简称欧，符号Ω。
1 MΩ = 103 kΩ = 106 Ω
电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积和温度。
1．关于导体的电阻，下列说法中正确的是（ ）
A．导体电阻越大，表示导体对电流的阻碍作用越小
B．导体电阻越大，表示导体对电流的阻碍作用越大
C．导体电阻与电流有关，电流越大导体的电阻越小 D．导体电阻与电流有关，电流越小导体的电阻越大
B
2．长10米、电阻均为10欧的铜导线两根，接成为20米的导线，接长后的导线电阻为（ ）
A．10 欧 B．20 欧 C．5 欧 D．1 欧
3．将横截面积为1 mm2、电阻均为1 Ω的镍铬合金线两根，合并成横截面积为2 mm2的导线，合并后的导线电阻为（ ）
A．1 欧 B．2 欧 C．0.5 欧 D．4 欧
B
C
4．小宇用如图所示的电路探究影响金属丝
电阻大小的因素。他手边除了有电路中的
器材外，还有一根金属丝，则（ ）
A．只能探究电阻与金属丝长度的关系
B．电阻与金属丝长度、横截面积的关系都能探究
C．电阻与金属丝长度、横截面积的关系都不能探究
D．只能探究电阻与金属丝横截面积的关系
B
5．0.2 MΩ=_______Ω=______KΩ
2×105
200
6．有材料相同的 a、b、c 三根电阻线，它们的电阻分别是 Ra=10 Ω、Rb=15 Ω、Rc=20 Ω。
如果它们的长度相同，则最粗的是______线，
如果它们的粗细相同，则最长的是______线。
a
c
12
0
12
变大
7．将一根阻值为12 Ω的电阻线接入电路中，当开关S闭合时，通过其电流为0.5 A，其电阻为____Ω，当开关S断开时，通过其电流为____A，其电阻值是____Ω。若将这根电阻线均匀地拉长，其电阻值______（选填“变大”“不变”或“变小”）。
