第2节 串、并联电路中
电压的规律

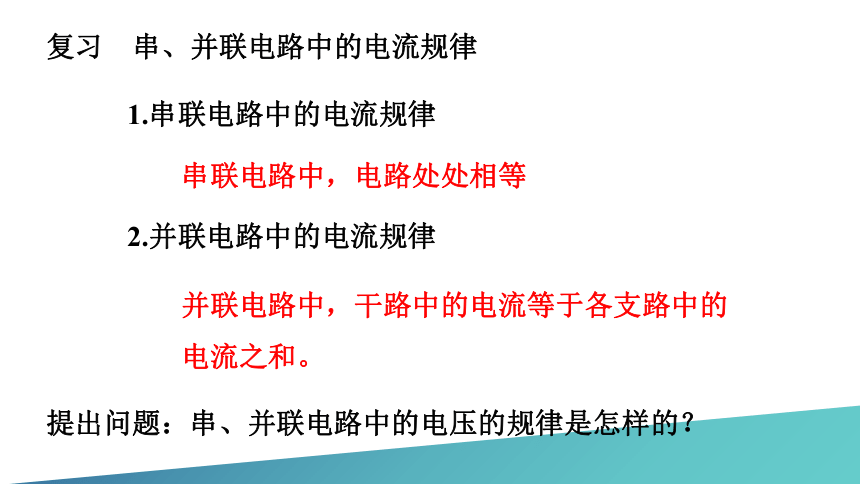

复习 串、并联电路中的电流规律
1.串联电路中的电流规律
2.并联电路中的电流规律
串联电路中，电路处处相等
并联电路中，干路中的电流等于各支路中的电流之和。
提出问题：串、并联电路中的电压的规律是怎样的？

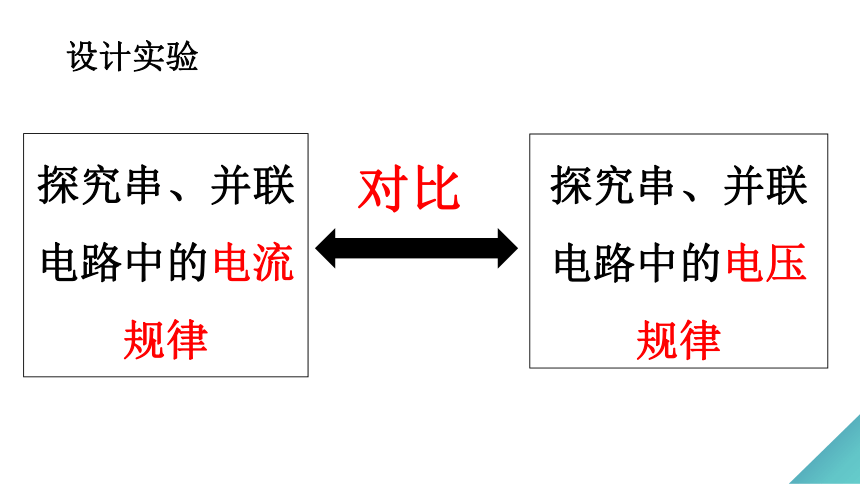

设计实验
探究串、并联电路中的电流规律
探究串、并联电路中的电压规律
对比
探究电流规律
探究电压规律
并联
串联

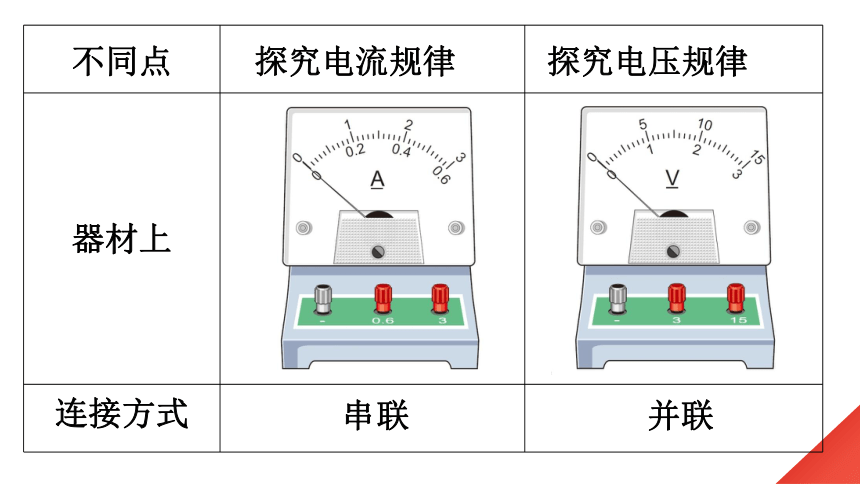

器材上
连接方式
不同点

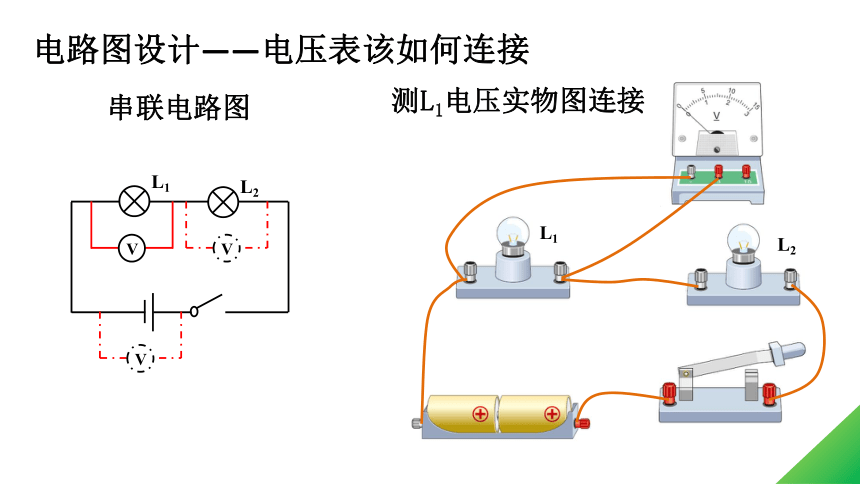

电路图设计——电压表该如何连接
串联电路图
L1
L2
V
V
V
测L1电压实物图连接
L1
L2

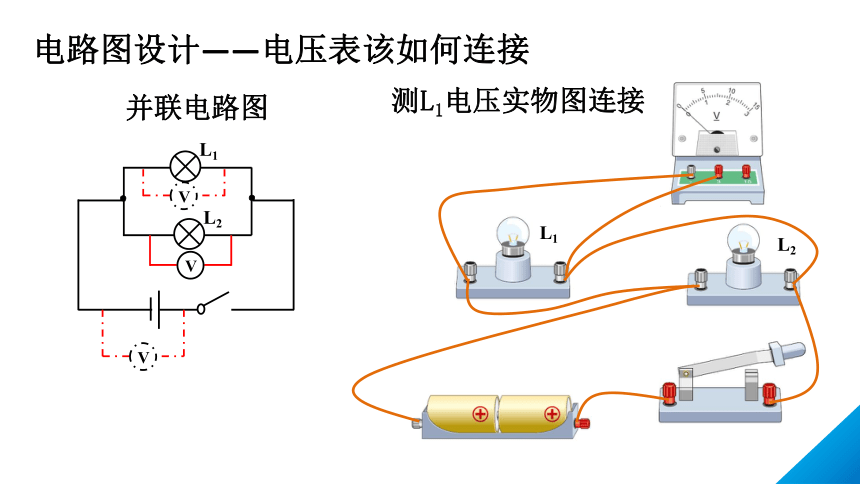

电路图设计——电压表该如何连接
并联电路图
L1
L2
·
·
V
V
V
测L1电压实物图连接
L1
L2
实验记录表格
串联电路 并联电路 L1两端电压/V L2两端电压/V 电源两端电压/V L1两端电压/V L2两端电压/V 电源两端电压/V
1
2
3
进行实验 ···
实验结论
　　在串联电路中，电源两端的电压等于各用电器两端电压之和。
即： U=U1+U2
L2
L1
U
U1
U2
即：U=U1=U2
L1
L2
U2
U1
U
实验结论
在并联电路中，电源两端电压等于各支路用电器两端电压。
问题分析
电压表问题
量程过小
量程过大
指针向左偏转
电压表正负接线柱接反
其他问题
1.电压表使用前指针未调零；
2.连接电路时未断开开关；
更换电压表的连接位置和更换小灯泡时也未断开开关。
3.刚刚有些同学通过实验得到了这样的表格
电压 实验 次数 L1两端的电压 U1/V L2两端的电压U2/V 电源两端的电压U/V
1 1.5V 1.5V
3V
这个同学得到了两个实验结论：
结论一：U1+U2=U
结论二：U1=U2
你们赞同吗？
不同意，应使用不同规格小灯泡并进行多次测量
串、并联电路中电压和电流的特点
串联电路 并联电路
电流关系
电压关系
Ⅰ=Ⅰ1=Ⅰ2
Ⅰ=Ⅰ1+Ⅰ2
U=U1+U2
U=U1=U2
根据串联电路电压规律
U=U1+U2
得U=2.5V+3.8V=6.3V
1、如电路图所示，闭合开关后电压表V1的示数为2.5V，电压表V2的示数为3.8V，电压表V的示数应为_______V。
6.3
2、在下图电路中，闭合开关后电压表V1的示数为2.5V，电压表V2的示数应为____V，电压表V的示数应为_____V。
根据并联电路电压规律U=U1=U2
得U=U1=U2 =2.5V
2.5
2.5
