第二节 串、并联电路中电压的规律
第十六章 电压 电阻
L1
L2

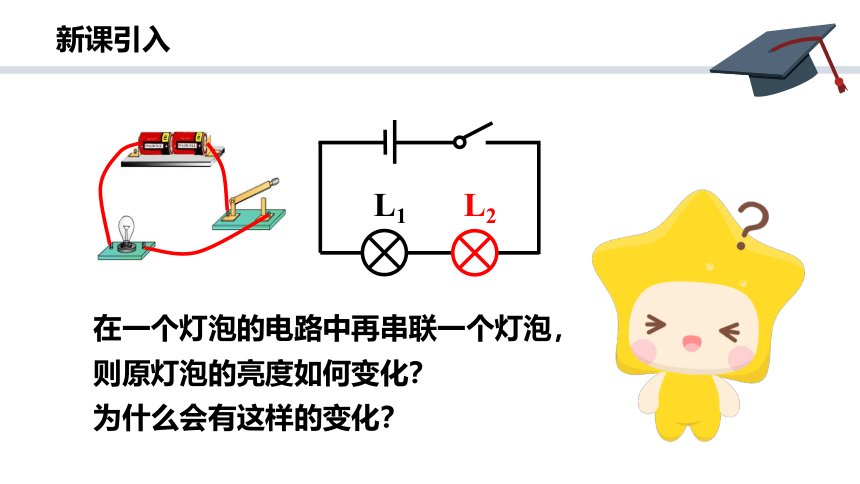

在一个灯泡的电路中再串联一个灯泡，
则原灯泡的亮度如何变化？
为什么会有这样的变化？
亮度变暗
灯泡L1
串联
灯泡L2
两端电压变小

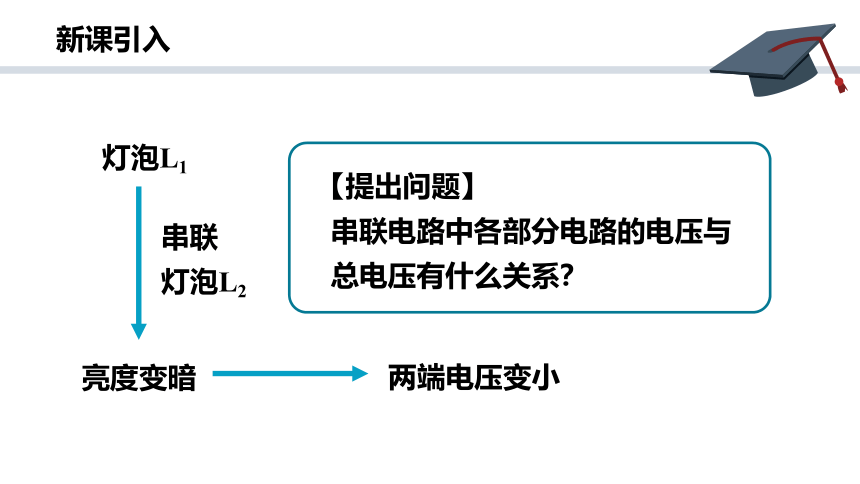

【提出问题】
串联电路中各部分电路的电压与
总电压有什么关系？
L2
A
B
C
L1
【猜想与假设】
UAB ？UBC ？UAC
【设计实验】
怎样验证你的猜想？
设计实验方案，画出电路图。
【设计实验】

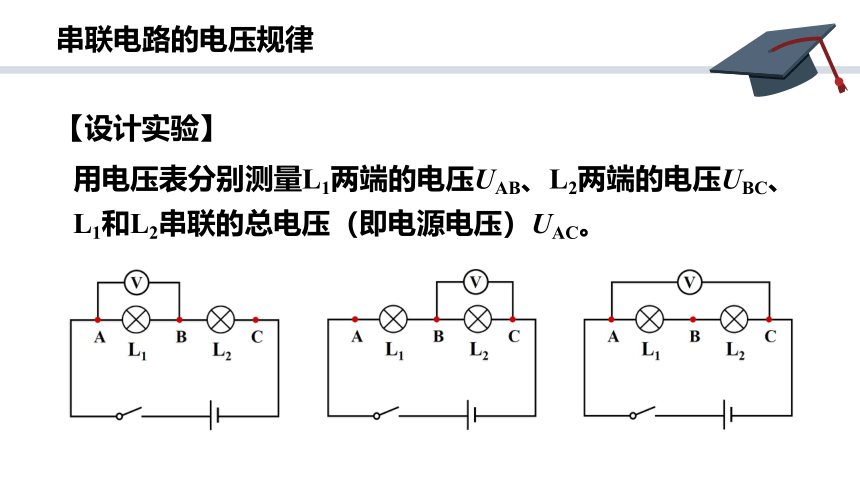

用电压表分别测量L1两端的电压UAB、L2两端的电压UBC、
L1和L2串联的总电压（即电源电压）UAC。
【进行实验，记录数据】
根据电路图，连接实物，进行测量。
注意：为得到普遍规律，要改变小灯泡的规格，多次实验。
观测对象 L1两端电压/V L2两端电压/V L1和L2串联后的
总电压/V
第一次
第二次
第三次
1.2
1.8
3
1.0
2.0
3
0.8
2.2
3
串联电路的总电压等于每个用电器两端电压之和。
UAC = UAB + UBC

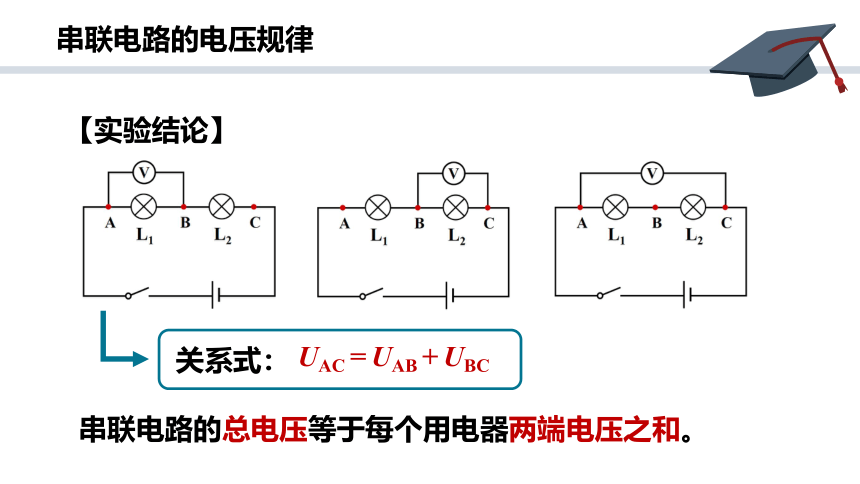

【实验结论】
关系式：
学习完串联电路中电压的规律后，
你知道怎么探究并联电路中电压
的规律了吗？

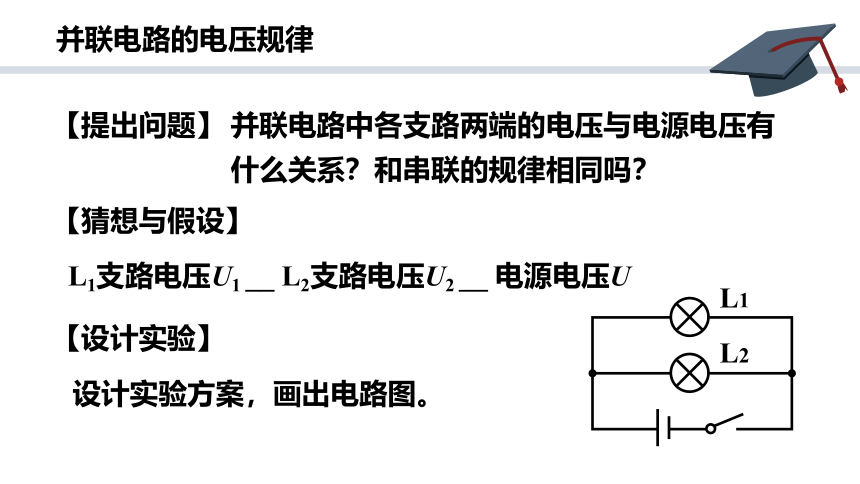

【提出问题】
【猜想与假设】
并联电路中各支路两端的电压与电源电压有什么关系？和串联的规律相同吗？
L1支路电压U1 __ L2支路电压U2 __ 电源电压U
【设计实验】
设计实验方案，画出电路图。
L1
L2
【设计实验】
用电压表分别测量电源电压U、
L1两端的电压U1、L2两端的电压U2。
【进行实验，记录数据】
根据电路图，连接实物，进行测量。
注意：改变小灯泡的规格、改变电源电压，多次实验。
观测对象 L1两端电压/V L2两端电压/V 电源电压/V
第一次
第二次
第三次
3.0
3.0
3.0
3.0
3.0
3.0
4.5
4.5
4.5
并联电路中各支路两端电压相等，等于电源电压。
【实验结论】
U1 = U2 = U
关系式：
串联电路的电压规律：
并联电路的电压规律：
串联电路的总电压等于每个用电器两端电压之和。
并联电路中各支路两端电压相等，等于电源电压。
1．灯L1和L2并联后接到3 V的电源上，发现灯L1比L2亮多了，若两灯的电压分别是U1、U2，则（ ）
A．U1>U2 B．U1C．U1=U2=3 V D．U1+U2=3 V
C
A
2．如图所示电路中，闭合开关S，已知电源电压6 V，
L1两端的电压为2 V，则下列说法正确的是（ ）
A．电压表的示数为2 V
B．电压表的示数为4 V
C．电压表的示数为6 V
D．电压表的示数为10 V
AB
3．（多选）小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1 A和2 A，则下列分析正确的是（ ）
A．干路电流为3 A
B．L1和L2两端的电压相同
C．L1两端的电压小于L2两端的电压
D．并联电路中各支路电流一定不同
11
110
4．若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电压为______V；
若将20只相同的小灯泡并联在110 V的电路中，每只小灯泡两端的电压为______V。
5．如图，当S1闭合、S2断开时，电压表示数为2.5 V；
当S1断开、S2闭合时，电压表示数为6 V。
灯L1两端的电压为_____V，
灯L2两端的电压为_____V，
电源电压为______V。
2.5
3.5
6
6．在下图中，灯泡L1和灯泡L2是____联连接的。
当电键K断开时，电压表的示数将_____，电流表的示数将_____（选填“增大”“不变”或“减小”）。
并
不变
减小
7．将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
