第4节 电流的测量

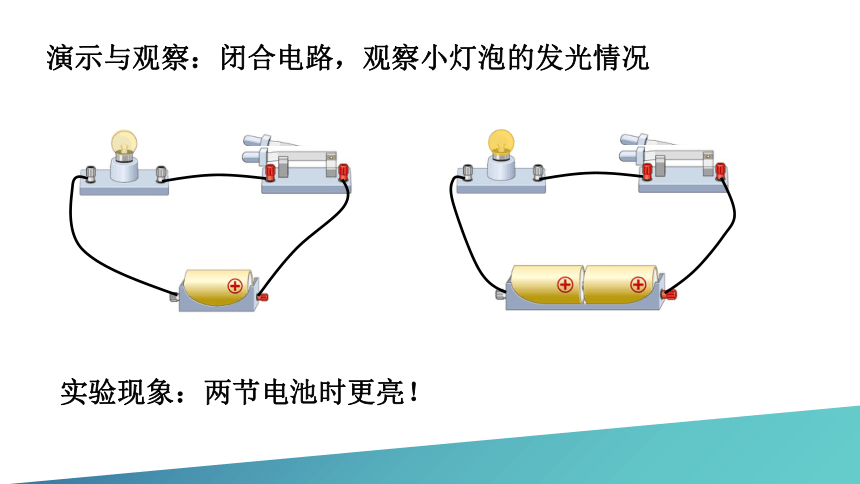

演示与观察：闭合电路，观察小灯泡的发光情况
实验现象：两节电池时更亮！

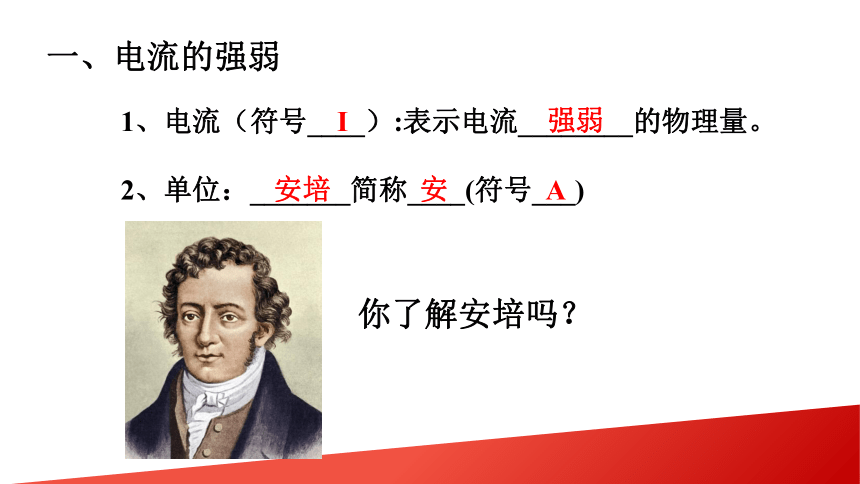

一、电流的强弱
2、单位：_______简称____(符号___) 、
1、电流（符号____）:表示电流________的物理量。
I
强弱
A
安培
安
你了解安培吗？
安培思考科学问题专心致志。

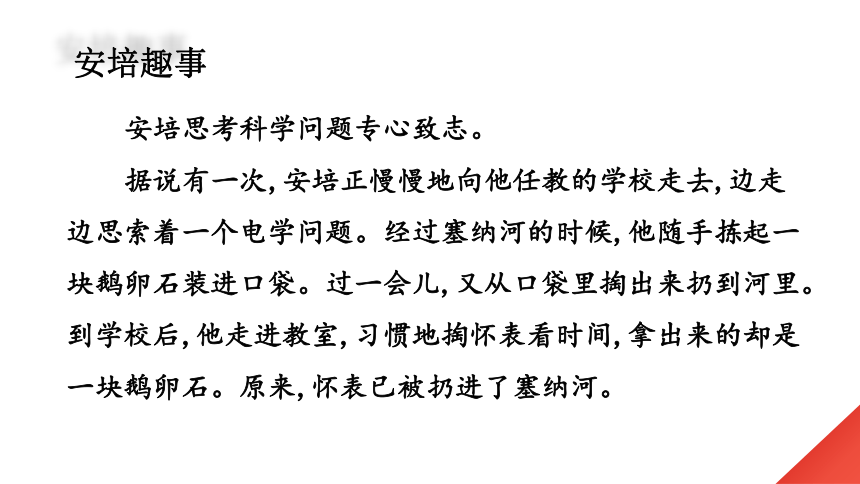

据说有一次,安培正慢慢地向他任教的学校走去,边走边思索着一个电学问题。经过塞纳河的时候,他随手拣起一块鹅卵石装进口袋。过一会儿,又从口袋里掏出来扔到河里。到学校后,他走进教室,习惯地掏怀表看时间,拿出来的却是一块鹅卵石。原来,怀表已被扔进了塞纳河。
安培趣事

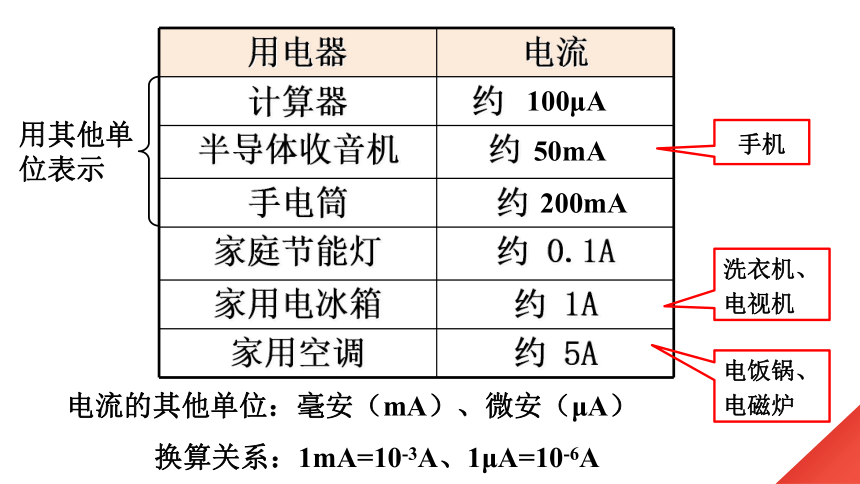

用电器 电流
计算器 约 0.0001A
半导体收音机 约 0.05A
手电筒 约 0.2A
家庭节能灯 约 0.1A
家用电冰箱 约 1A
家用空调 约 5A
电流的其他单位：毫安（mA）、微安（μA）
换算关系：1mA=10-3A、1μA=10-6A
用其他单位表示
100μA
50mA
200mA
电饭锅、
电磁炉
洗衣机、
电视机
手机
1、电风扇工作的电流是400mA，则电风扇的电流
合______A，等于________ A
2、0.1A= _______m A
3000 A=_______A

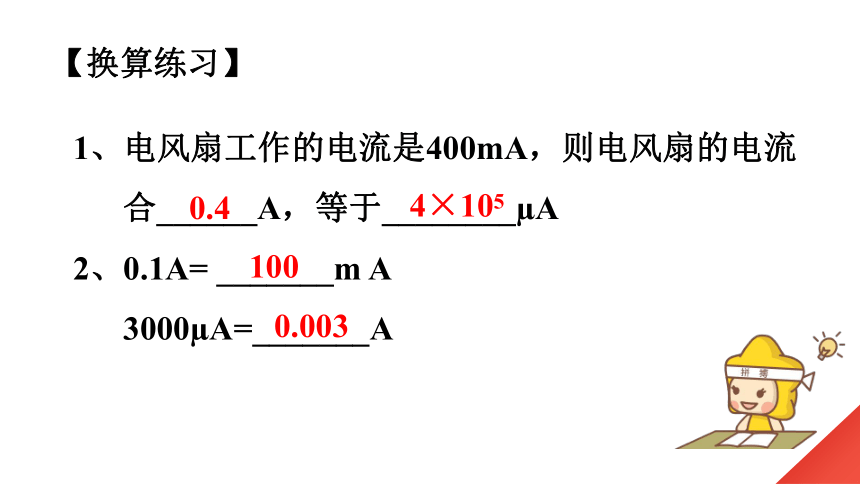

【换算练习】
0.4
4×105
100
0.003
二、电流的测量
A

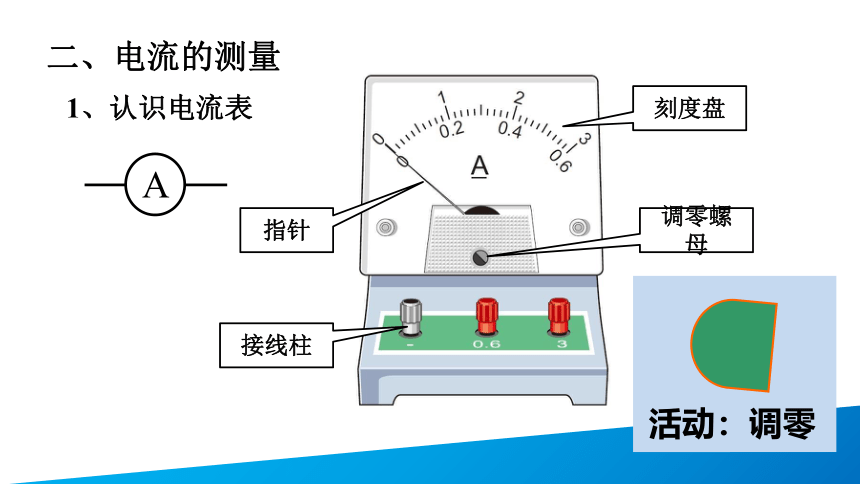

1、认识电流表
活动：调零
接线柱
调零螺母
刻度盘
指针

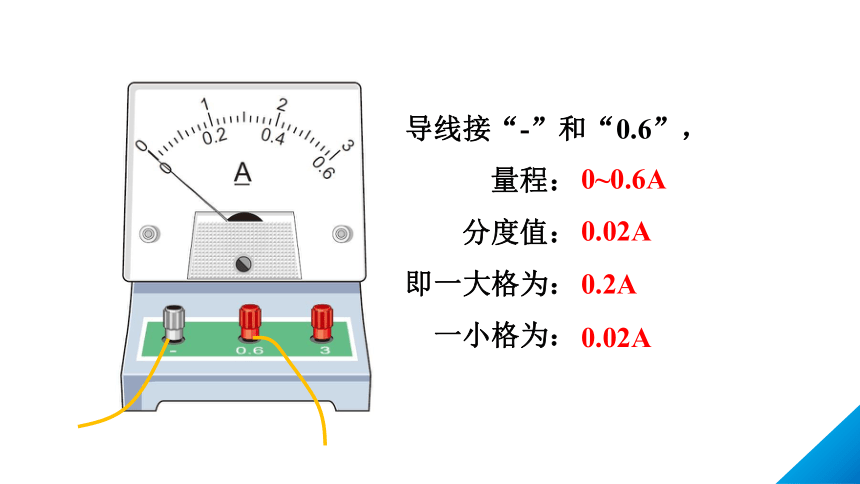

导线接“-”和“0.6”，
量程：
分度值：
即一大格为：
一小格为：
0~0.6A
0.02A
0.2A
0.02A

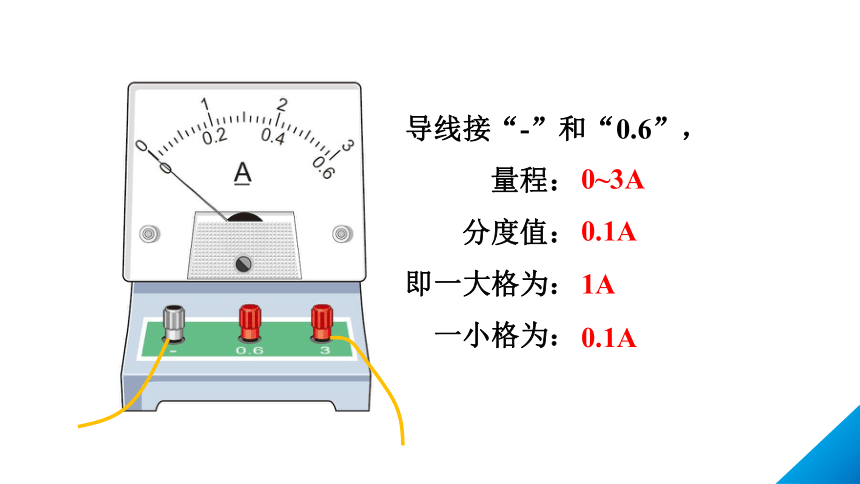

导线接“-”和“0.6”，
量程：
分度值：
即一大格为：
一小格为：
0~3A
0.1A
1A
0.1A
2、电流表的读数
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
（3）由指针位置读出示数。
练习
量程：
分度值：
读数：
0~0.6A
0.02A
0.32A
量程：
分度值：
读数：
0~3A
0.1A
1.4A
练习
2、电流表的使用
1）电流表必须串联在被测电路中
2）使电流从电流表的正接线柱流进, 从负接线柱流出
有两个正接线柱该如何选择？
3）选择大量程试触
①选择电流表的大量程，正确连入电路
②快速的闭合、断开开关③根据指针的偏转情况进行判断，选择正确的量程
试触结果分析
读数小于0.6A
改接“- 0.6”的小量程
读数0.6A~ 3A
无需改动
读数大于3A
更换更大量程的电流表
偏转过小
偏转适中
偏转过大
2、电流表的使用
1）电流表必须串联在被测电路中
2）使电流从电流表的正接线柱流进, 从负接线柱流出
串 联
电流 “ + ” 入 “-”出
3）试触法选择正确量程
4）决不允许不经过用电器直接接在电源的两极，
电流表会被烧毁。
正确选择量程，试触法
! ! !不接两极! ! !
实验活动：测量电路的电流
电路图
电路图
S
A
S
A
电流表的使用注意事项：
1、“莫反接”
活动：尝试将电流表的正负接线柱的接线对调，迅速闭合和断开开关，观察指针偏转情况。
反接时，电流表指针会反向偏转，可能损坏电流表。
电流表的使用注意事项：
2、“莫并联”
L1
L2
·
·
S1
S2
A
电流表的使用注意事项：
2、“莫并联”
L1
L2
·
·
S1
S2
A
L1
L2
·
·
S1
S2
A
当用导线代替L2
L1
·
·
S1
S2
A
电流表的使用注意事项：
2、“莫并联”
若两开关接闭合，L1相当于被短路，电流表相当于直接接在电源两端会烧坏。
防短路、防止电流表损坏
1.电流I表示，单位A、mA 和μA。
换算关系：1mA=103A，1A=106μA。
2.电流表使用原则
（1）+入-出
（2）串联
（3）试触，选择合适的量程
（4）不允许接两极
电流表正负接线柱接反了
1.判断正误，如不正确，请说明.
电流表并联，会发生短路
2.你给同桌出道题，
1、画出接线柱和指针考读示数
2、给出示数考接线柱和指针的画法
3.根据电路图连接实物图（电流表量程选择0~0.6A）。
L1
L2
