第十五章 电流和电路
第四节 电流的测量
【回顾】有关电流我们已经学了哪些知识？
电流的成因：
电流的方向：
电流是由电荷的定向移动形成的。
规定正电荷定向移动的方向为电流方向。

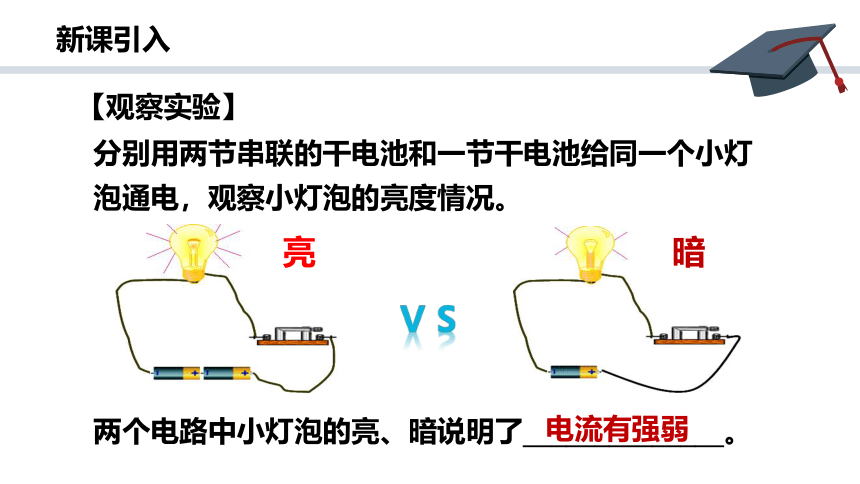

分别用两节串联的干电池和一节干电池给同一个小灯泡通电，观察小灯泡的亮度情况。
ｖｓ
亮
暗
【观察实验】
两个电路中小灯泡的亮、暗说明了______________。
电流有强弱
【定义】
表示电流强弱的物理量是电流，符号“I”。
【单位】
国际单位：安培（A）
常用单位：毫安（mA）、微安（μA）
1 A ＝1 000 mA、1 mA＝1 000 μA
安培 法国物理学家
电磁学的奠基人之一，安培生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。
电子计算器：150 μA
电子手表：1.5～2 μA
【身边的电流值】

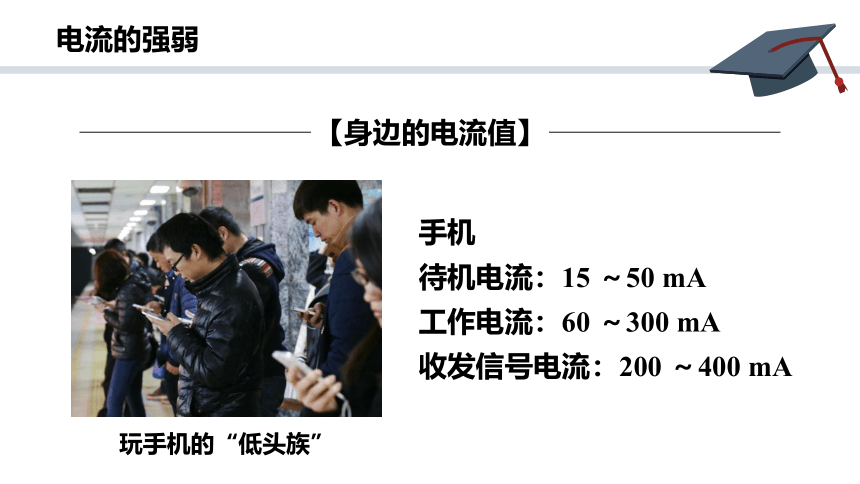

手机
待机电流：15 ～50 mA
工作电流：60 ～300 mA
收发信号电流：200 ～400 mA
【身边的电流值】
玩手机的“低头族”

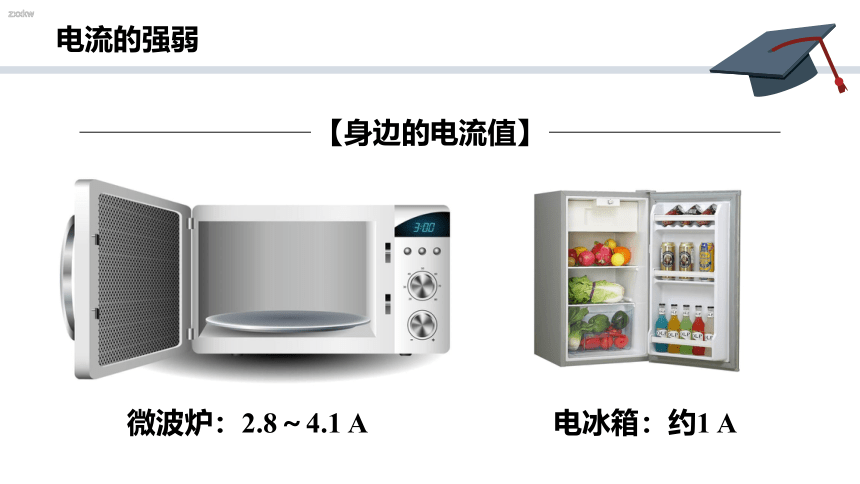

电冰箱：约1 A
微波炉：2.8～4.1 A
【身边的电流值】

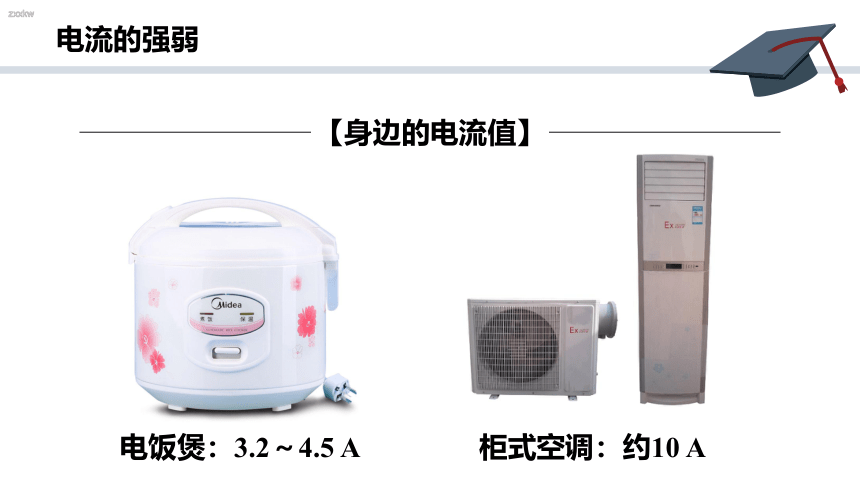

电饭煲：3.2～4.5 A
【身边的电流值】
柜式空调：约10 A
【身边的电流值】
高压输电线：约200 A
闪电：（2～20）×104 A
【认识电流表】
指针
表盘
“-”接线柱
“+”接线柱
接线柱 量程 分度值
“-” “0.6”
“-” “3”
调零
符号
0～0.6 A
0～3 A
0.02 A
0.1 A
【电流表的连接】
（1）必须把电流表串联在电路中。
×
×
（2）使电流从标有“0.6”或“3”的正接线柱流入电流表，从标有“－”的负接线柱流出电流表。
【电流表的连接】
（3）绝对不允许不经过用电器而把电流表直接接到电源的两极上。
×
【电流表的连接】
（4）被测电流的大小不超过电流表的量程。
【电流表的连接】
试触
点击播放视频
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要选用大量程，先闭合开关然后迅速断开，看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
【电流表的读数】
① 明确量程
连3接线柱
连0.6接线柱
② 确定分度值
③ 读出表针向右偏转的刻度
按下刻度读取
按上刻度读取
每个小格0.02 A
每个小格0.1 A
练习：用电流表测量电路中的电流
测量简单电路中的电流，将电流表分别接在小灯泡的左端和右端，各测量一次。
画出电路图。（注意在图中标出电流表的正负接线柱）
完成实物图的连接。（注意电流进出的方向与电流表的正负接线柱相对应）
根据实物图连接电路。
分别测量灯泡左右两端的电流，观察通过小灯泡的电流有无变化。
安培，简称安（A）
电流表
“三要”
“二不”
“两看清”
毫安（mA）和微安（μA ）
电流的符号：
定义：
概念
单位：
基本单位：
常用：
仪器：
使用口诀
测量
用 I 表示。
电
流
表示电流强弱的物理量。
【二不】
被测电流不要超过电流表的最大测量值。
绝对不允许不经过用电器而把电流表直接连到电源的两极上。
【三要】
一要校零；
二要串联；
三要注意正、负接线柱。
【两看清】
看清所选量程。
看清对应的分度值
1．下列电路中，能正确测出电灯 L2的电流的是（ ）
A．
B．
C．
B
D．
2．关于电流表的使用，下列说法不正确的是（ ）
A．使用前，若指针没指在表盘“0”点上，要先进行调零
B．当被测电流不能估计时，要用试触的方法来选定量程
C．要正确读出电流表示数，必须先看清所使用的量程
D．如果电流表与被测用电器并联，则电流表一定被烧坏
D
3．如图所示，请读出电流表指针所指位置的示数。
图 1 的示数是：________，图 2 的示数是：________。
0.46 A
1.2 A
0
0
1
2
3
0.2
0.4
0.6
3A
0.6 A
A
图 1
0
0
1
2
3
0.2
0.4
0.6
3A
0.6A
A
图 2
4．如图所示，L1、L2 是___联的。
若要测量通过 L1 的电流，应把电流表接在____点上；
测量通过 L2 的电流时，电流表应接在____点上；
若要测干路电流应把电流表接在____或____点上。
请在右图中连接测干路电流的实物图。
并
C
D
A
B
5．张力同学在做“用电流表测量电流” 实验时，闭合开关后发现电流表指针偏转到如图所示位置，同一组的另外四位同学认为测量时产生这种现象的原因可能是以下情况：
A．电流表坏了
B．电流表的量程选大了
C．电流表的量程选小了
D．电流表的正、负接线柱接错了
分析以上四位同学的说法，正确的是______。
D
