(共23张PPT)
第十五章 电流和电路
第五节 串、并联电路中电流的规律
串联的小彩灯亮度是逐渐变小还是不变？
串联电路的电流通过用电器后会变小吗？
串联电路的电流有什么规律呢？

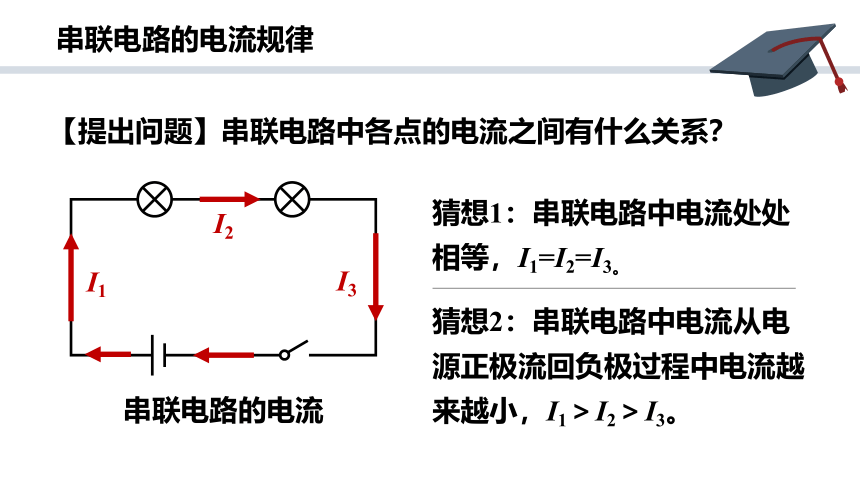

【提出问题】串联电路中各点的电流之间有什么关系？
I1
I2
I3
串联电路的电流
猜想1：串联电路中电流处处相等，I1=I2=I3。
猜想2：串联电路中电流从电源正极流回负极过程中电流越来越小，I1＞I2＞I3。

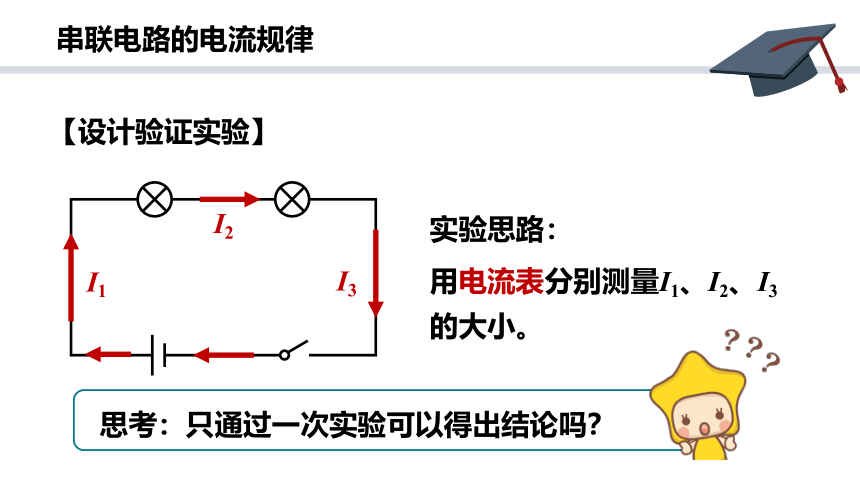

实验思路：
用电流表分别测量I1、I2、I3的大小。
I1
I2
I3
【设计验证实验】
思考：只通过一次实验可以得出结论吗？
I1
I2
I3
为得到普遍规律，需换用不同规格的灯泡，多做几次实验。
实验思路：
用电流表分别测量I1、I2、I3的大小。
【设计验证实验】
开关、电源、电流表1个、
不同规格电灯泡4个、导线5根
I1
I2
I3
实验器材：
【设计验证实验】
A
1．如图连接电路，用电流表分别测量I1、I2、I3 的大小。
I1
A
I2
A
I3
A
2．换用不同规格的灯泡，多次重复实验。
【进行实验，收集证据】
I1 I2 I3
第一次测量
第二次测量
第三次测量

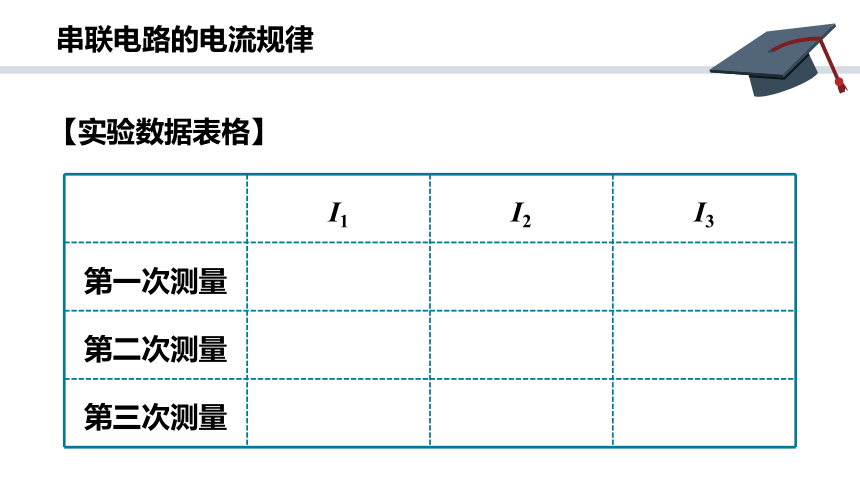

【实验数据表格】
I1 I2 I3
第一次测量
第二次测量
第三次测量
测量结果说明什么？得出什么结论？
1.2 A
1.2 A
1.2 A
1.3 A
1.3 A
1.3 A
1.1 A
1.1 A
1.1 A
【分析论证】
I1
A
I2
A
I3
A
【实验结论】
串联电路的电流处处相等。
I1=I2=I3
I1
I3
并联电路的电流
I2
【提出问题】并联电路干路电流与各支路电流有什么关系？
猜想：并联电路干路电流等于各支路电流之和，I1=I2+I3。
生活中河流的支流流量和干流流量有什么特点？
I1
I3
并联电路的电流
I2
实验思路：
用电流表分别测量I1、I2、I3的大小。
为得到普遍规律，换用不同规格的灯泡，多做几次实验。
【设计验证实验】
I1
I3
并联电路的电流
I2
A
实验器材：
开关、电源、电流表1个、
不同规格电灯泡4个、导线6根
【设计验证实验】
2．换用不同规格的灯泡，多次重复实验。
I1
A
I2
A
I3
A
1．如图连接电路，用电流表分别测量I1、I2、I3 的大小。
【进行实验，收集证据】
I1 I2 I3
第一次测量
第二次测量
第三次测量
测量结果说明什么？得出什么结论？
2.5 A
1.3 A
1.2 A
2.4 A
1.1 A
1.3 A
2.4 A
1.2 A
1.2 A
【分析论证】
I1
A
I2
A
I3
A
【实验结论】
I1=I2+I3
并联电路的干路电流等于各支路电流之和。
串联电路的电流处处相等。
并联电路的干路电流等于各支路电流之和。
C
1．有 L1 和 L2 两只灯串联在某电路中，闭合开关后发现 L1 很亮，L2 较暗，那么（ ）
A．L1 中的电流较大
B．L2 中的电流较大
C．L1 和 L2 中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
2．如图所示电路中，三个电流表 A1、A2、A3的示数分别为 I1、I2、I3，它们的大小关系是（ ）
A．I1 = I2 = I3
B．I1 > I2 = I3
C．I1 > I2 > I3
D．I1 > I3 > I2
D
3．如图，某同学拿电流表分别并接在 ab、cd 两端时指针没有偏转，并接在 ce、de 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（ ）
A．R1 短路
B．R1 断路
C．开关断开
D．R2 断路
C
4．如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为_____，A2的示数为______，灯L1中的电流是______。
1.8 A
0.36 A
1.44 A
5．小明家中有一台电视机、一台洗衣机、两盏照明灯，
它们是并联着的，工作时的电流分别为 200 mA、1 A、
300 mA和 250 mA。如果干路中的电流不许超过 3 A，
这些用电器是否可以同时使用？
解：I总 = 200 mA+1 A+300 mA+250 mA
= 0.2 A+1 A+0.3 A+0.25 A = 1.75 A＜3 A
所以这些用电器可以同时使用。
谢谢观看，你今天收获了什么？
