(共21张PPT)
第5节 串、并联电路中
电流的规律

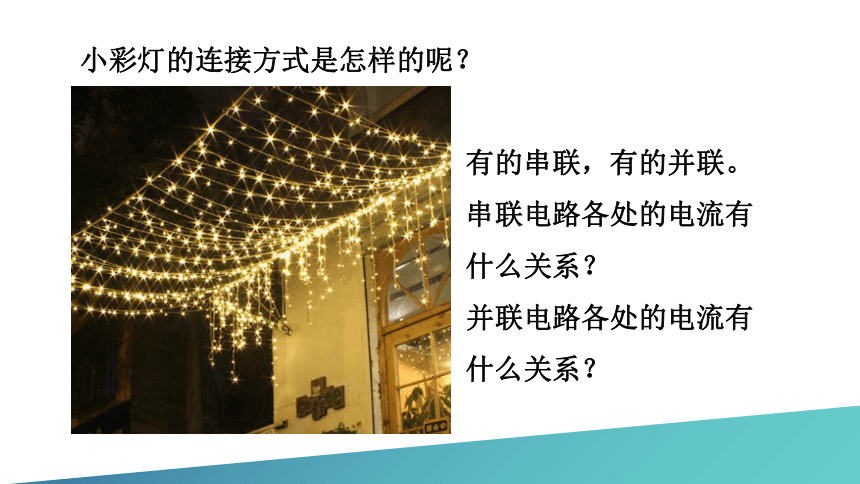

小彩灯的连接方式是怎样的呢？
有的串联，有的并联。
串联电路各处的电流有什么关系？
并联电路各处的电流有什么关系？

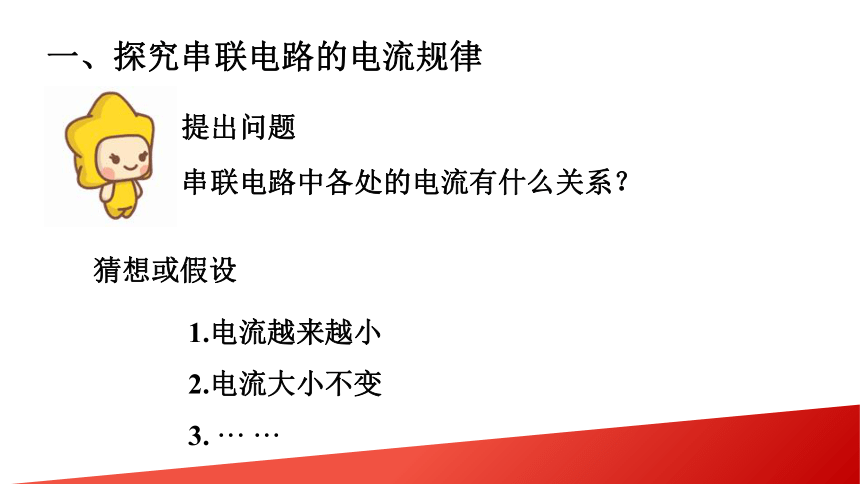

一、探究串联电路的电流规律
提出问题
串联电路中各处的电流有什么关系？
猜想或假设
1.电流越来越小
2.电流大小不变
3. ··· ···

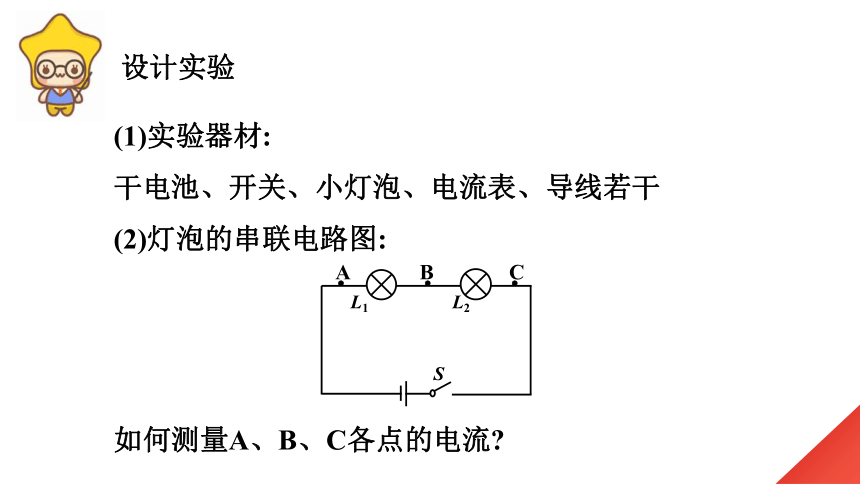

设计实验
(1)实验器材:
干电池、开关、小灯泡、电流表、导线若干
(2)灯泡的串联电路图:
S
L1
L2
如何测量A、B、C各点的电流
· · ·
A B C
S
L1
L2
A
S
L1
L2
A
S
L1
L2
A

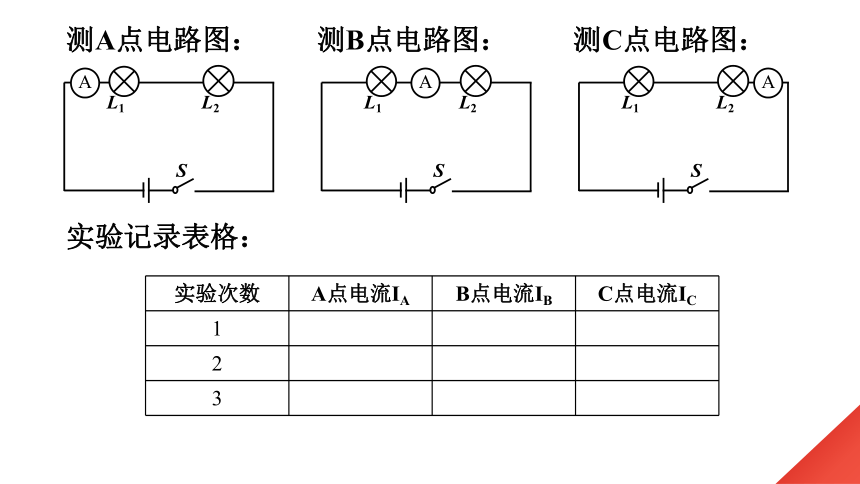

测A点电路图： 测B点电路图： 测C点电路图：
实验记录表格：
实验次数 A点电流IA B点电流IB C点电流IC
1
2
3
实验注意事项：
1.连接电路时，开关应______。
2.正确使用电流表：
使用前，进行调零
“+”进“-”出
选择合适的量程，采用______法
3.多次测量，避免偶然性
4.使用不同规格的小灯泡
断开
试触
S
L1
L2
A

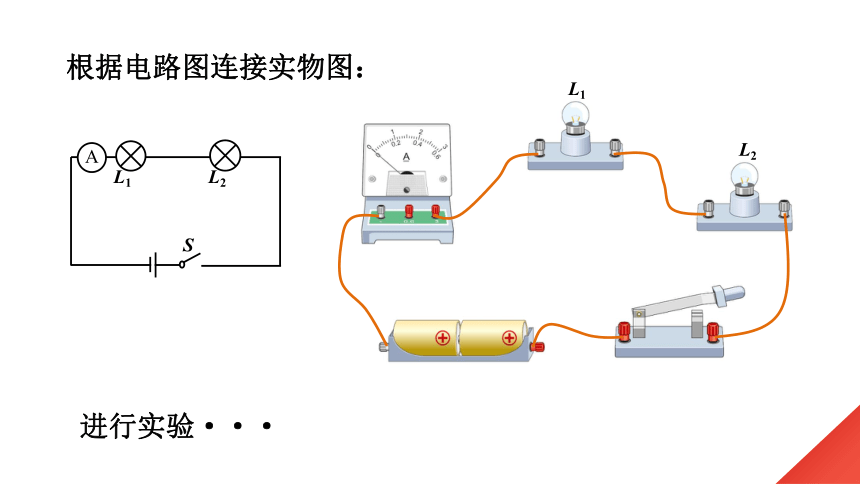

根据电路图连接实物图：
L1
L2
进行实验···

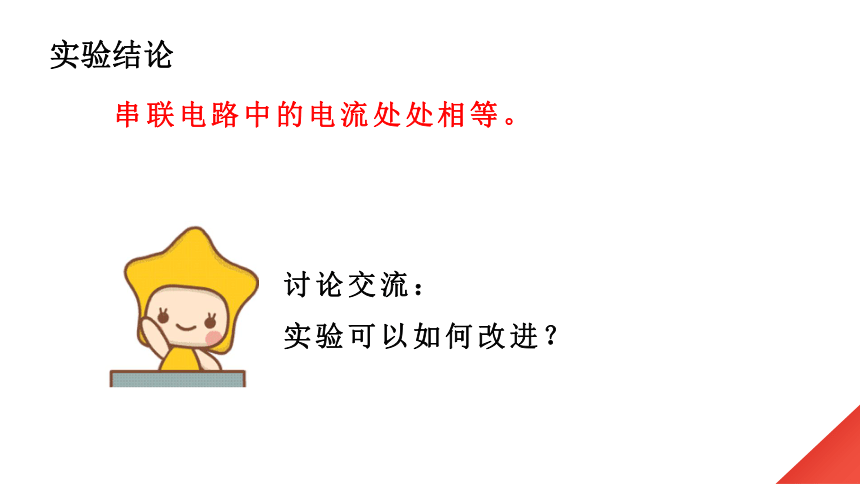

实验结论
串联电路中的电流处处相等。
讨论交流：
实验可以如何改进？

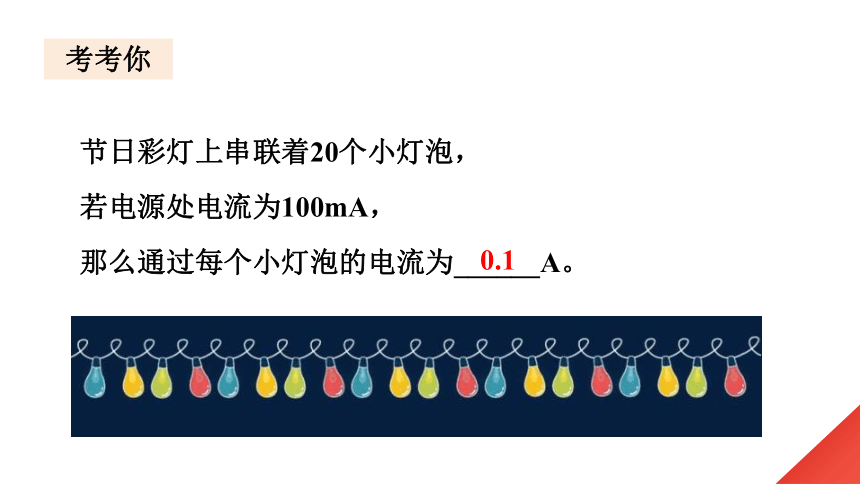

考考你
节日彩灯上串联着20个小灯泡，
若电源处电流为100mA，
那么通过每个小灯泡的电流为______A。
0.1
二、探究并联电路的电流规律
提出问题
并联电路中各处的电流有什么关系？
猜想或假设
1.电流各处相等
2.电流大小不相等
3. ··· ···
设计实验
(1)实验器材:
干电池、开关、小灯泡、电流表、导线若干
(2)灯泡的并联电路图:
如何测量A、B、C各点的电流
S
L1
L2
·
·
A
B
·
C
测A点电路图： 测B点电路图： 测C点电路图：
S
L1
L2
A
S
L1
L2
A
S
L1
L2
A
实验记录表格：
实验次数 A点电流IA B点电流IB C点电流IC
1
2
3
根据电路图连接实物图：
L1
L2
进行实验···
S
L1
L2
A
实验结论
并联电路干路中的电流等于各支路中的电流之和。
讨论交流：
实验可以如何改进？
1.在一个电路中有两个用电器，用电流表测量时，
如果发现通过每个用电器的电流不相同,则这两
个用电器的连接一定是________；如果发现通过
每个用电器的电流相同，则这两个用电器的连接
___________________________。
可能是串联、也可能是并联
并联
L2
L1
A1
A2
S
0.7
0.8
2、如图所示，已知A1的示数是0.8A，A2的示数是1.5A，则通过灯L1的电流是_____A，通过灯L2的电流是______A。
3.有L1和L2两只灯串联在某电路中，闭合开关后发现
L1很亮，L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
B
4、下列电路中，能正确测出灯L2的电流的是（ ）
5、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为______，A2的示数为 _______，灯L1中的电流是________.
1.8A
0.36A
1.44A
L2
L1
A2
A1
S
一、串联电路中电流的规律
串联电路中的电流处处相等。
二、并联电路中电流的规律
并联电路干路中的电流等于各支路中的电流之和。
